九年级物理上册 第十三章 电路初探学案（无答案）上教版VIP免费

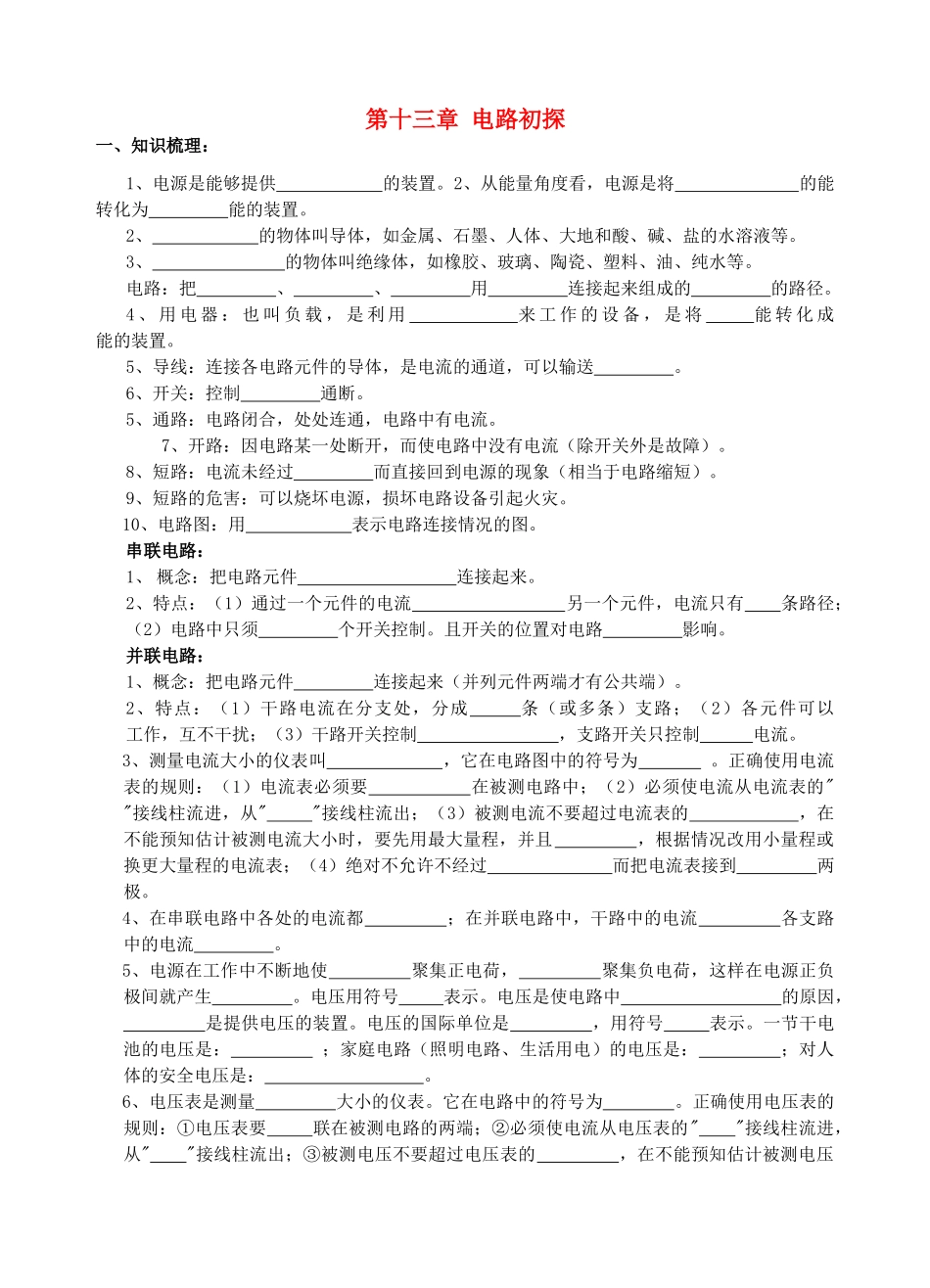

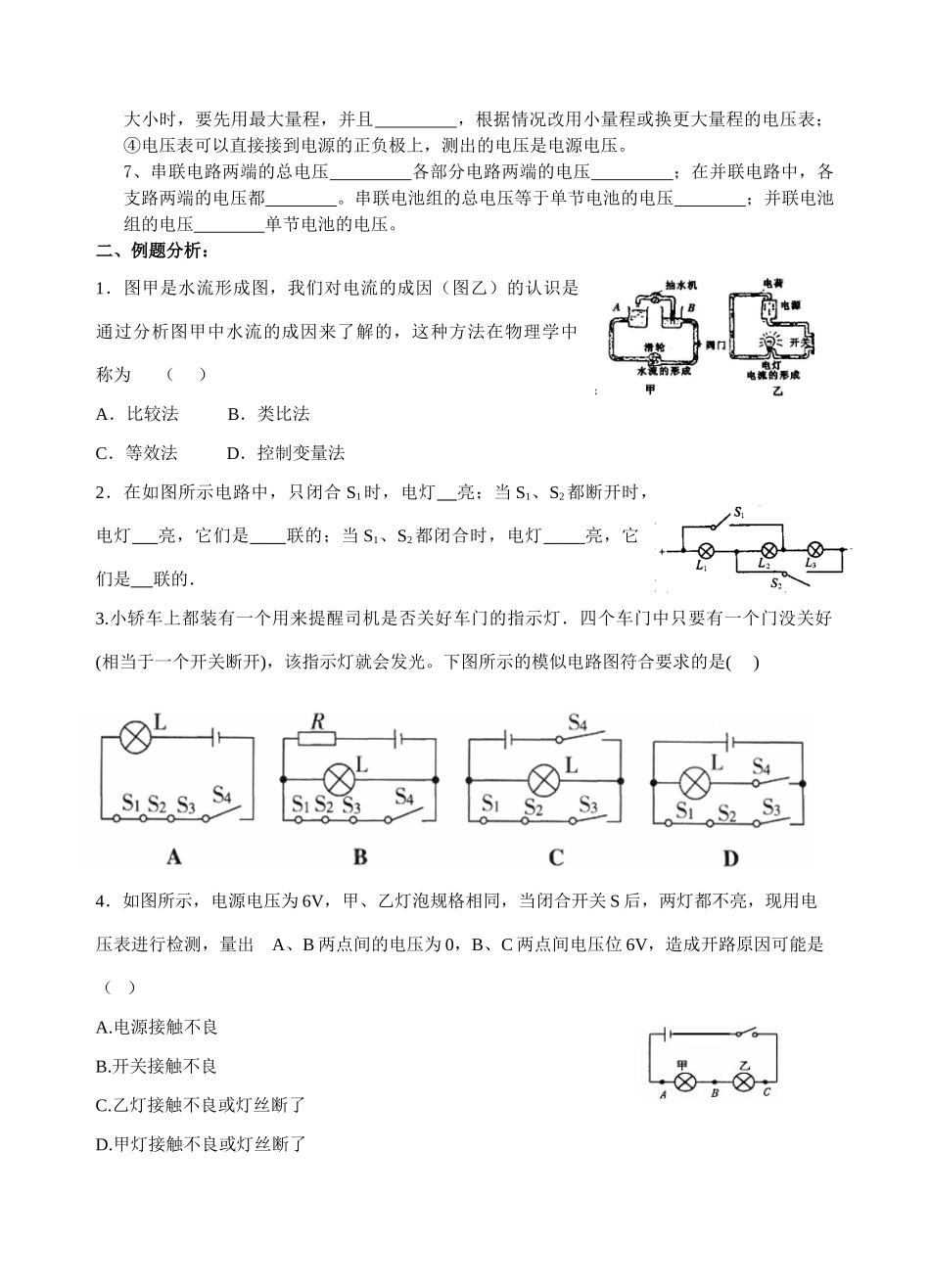

第十三章电路初探一、知识梳理：1、电源是能够提供的装置。2、从能量角度看，电源是将的能转化为能的装置。2、的物体叫导体，如金属、石墨、人体、大地和酸、碱、盐的水溶液等。3、的物体叫绝缘体，如橡胶、玻璃、陶瓷、塑料、油、纯水等。电路：把、、用连接起来组成的的路径。4、用电器：也叫负载，是利用来工作的设备，是将能转化成能的装置。5、导线：连接各电路元件的导体，是电流的通道，可以输送。6、开关：控制通断。5、通路：电路闭合，处处连通，电路中有电流。7、开路：因电路某一处断开，而使电路中没有电流（除开关外是故障）。8、短路：电流未经过而直接回到电源的现象（相当于电路缩短）。9、短路的危害：可以烧坏电源，损坏电路设备引起火灾。10、电路图：用表示电路连接情况的图。串联电路：1、概念：把电路元件连接起来。2、特点：（1）通过一个元件的电流另一个元件，电流只有条路径；（2）电路中只须个开关控制。且开关的位置对电路影响。并联电路：1、概念：把电路元件连接起来（并列元件两端才有公共端）。2、特点：（1）干路电流在分支处，分成条（或多条）支路；（2）各元件可以工作，互不干扰；（3）干路开关控制，支路开关只控制电流。3、测量电流大小的仪表叫，它在电路图中的符号为。正确使用电流表的规则：（1）电流表必须要在被测电路中；（2）必须使电流从电流表的""接线柱流进，从""接线柱流出；（3）被测电流不要超过电流表的，在不能预知估计被测电流大小时，要先用最大量程，并且，根据情况改用小量程或换更大量程的电流表；（4）绝对不允许不经过而把电流表接到两极。4、在串联电路中各处的电流都；在并联电路中，干路中的电流各支路中的电流。5、电源在工作中不断地使聚集正电荷，聚集负电荷，这样在电源正负极间就产生。电压用符号表示。电压是使电路中的原因，是提供电压的装置。电压的国际单位是，用符号表示。一节干电池的电压是：；家庭电路（照明电路、生活用电）的电压是：；对人体的安全电压是：。6、电压表是测量大小的仪表。它在电路中的符号为。正确使用电压表的规则：①电压表要联在被测电路的两端；②必须使电流从电压表的""接线柱流进，从""接线柱流出；③被测电压不要超过电压表的，在不能预知估计被测电压大小时，要先用最大量程，并且，根据情况改用小量程或换更大量程的电压表；④电压表可以直接接到电源的正负极上，测出的电压是电源电压。7、串联电路两端的总电压各部分电路两端的电压；在并联电路中，各支路两端的电压都。串联电池组的总电压等于单节电池的电压；并联电池组的电压单节电池的电压。二、例题分析：1．图甲是水流形成图，我们对电流的成因（图乙）的认识是通过分析图甲中水流的成因来了解的，这种方法在物理学中称为（）A．比较法B．类比法C．等效法D．控制变量法2．在如图所示电路中，只闭合S1时，电灯亮；当S1、S2都断开时，电灯亮，它们是联的；当S1、S2都闭合时，电灯亮，它们是联的．3.小轿车上都装有一个用来提醒司机是否关好车门的指示灯．四个车门中只要有一个门没关好(相当于一个开关断开)，该指示灯就会发光。下图所示的模似电路图符合要求的是()4．如图所示，电源电压为6V，甲、乙灯泡规格相同，当闭合开关S后，两灯都不亮，现用电压表进行检测，量出A、B两点间的电压为0，B、C两点间电压位6V，造成开路原因可能是（）A.电源接触不良B.开关接触不良C.乙灯接触不良或灯丝断了D.甲灯接触不良或灯丝断了5.如图1所示，R1=10Ω,R2=30Ω电源电压不变，电键K断开时，安培表的示数为0.3安培，若将电键K闭合，下列说法正确的是（）A.安培表的示数不变B.安培表的示数变为0.8安培C.总电阻变为40欧姆D.总电阻变为7.5欧姆6．如图2所示的电路中，电源电压保持不变．闭合开关S后，当滑动变阻器的滑片P向左移动时，下列判断正确的是A．电流表示数变大，电压表示数变小B．电流表示数变大，电压表示数变大C．电流表示数变小，电压表示数变大D．电流表示数变小，电压表示数变小7．如图所示，是某工厂数控机床上关键部件的控制盒，控制盒内有三个接线柱ABC和指示灯和电铃各一只，当连接AC时，灯亮、铃不响；当连接A...
