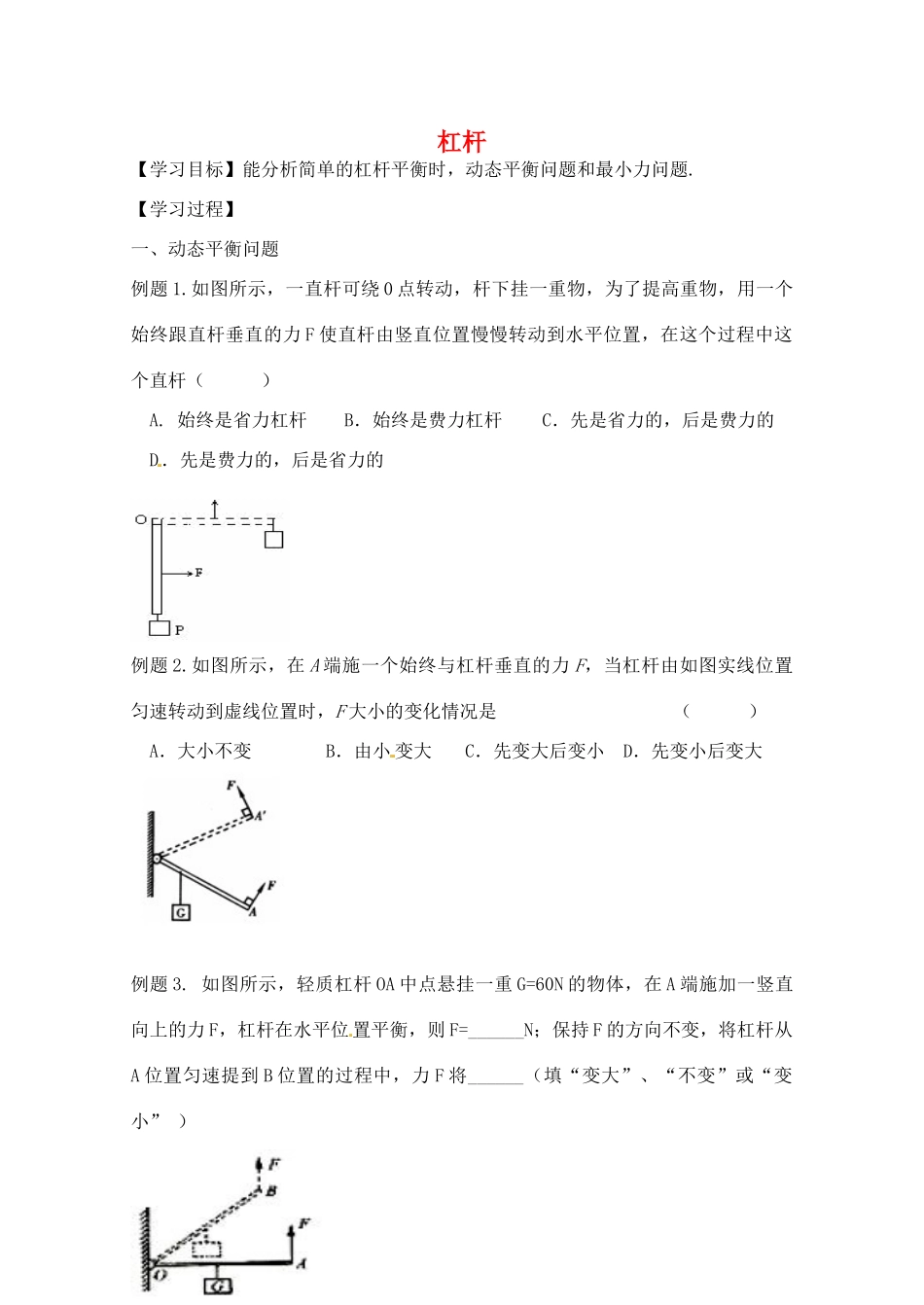

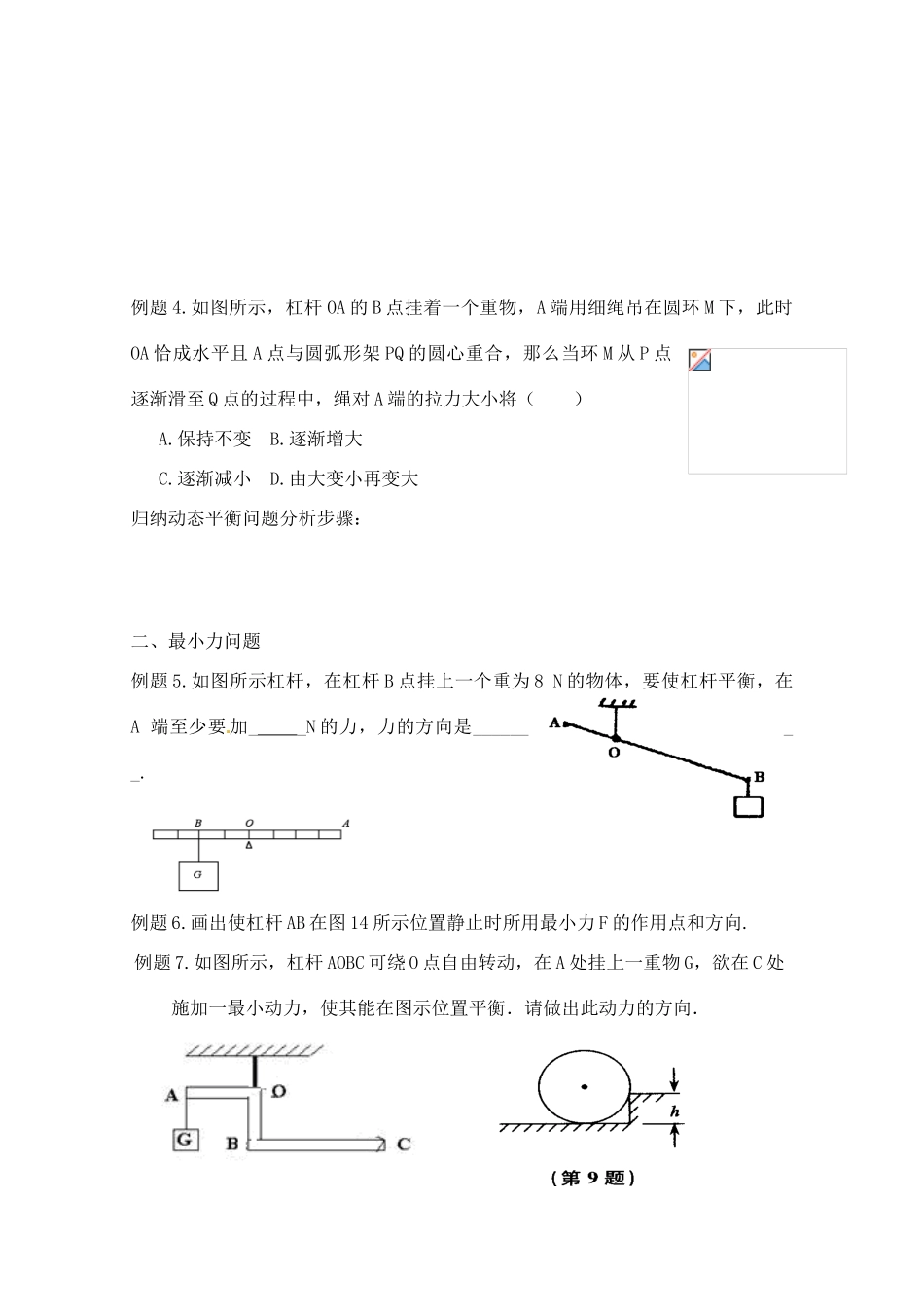

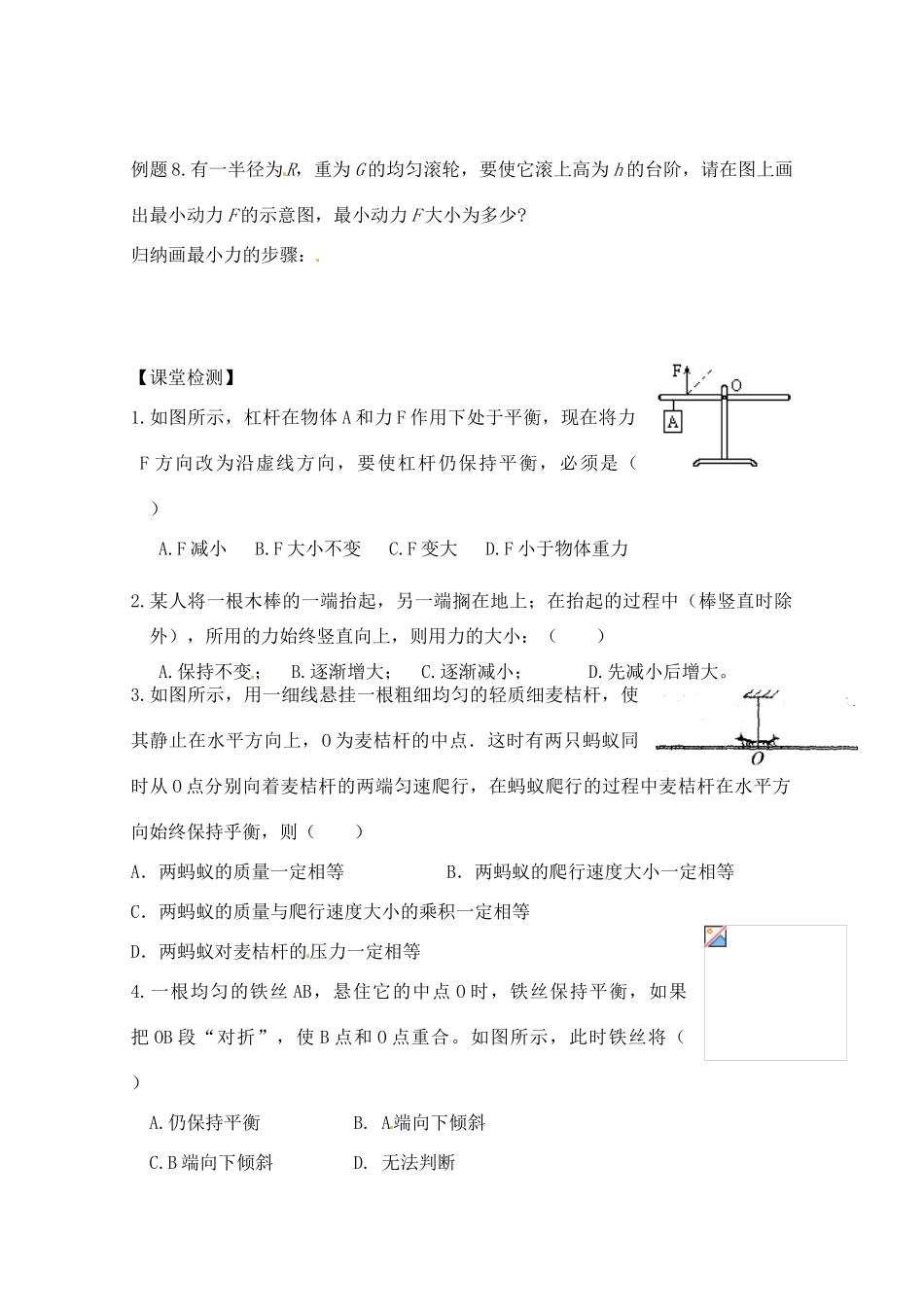

杠杆【学习目标】能分析简单的杠杆平衡时，动态平衡问题和最小力问题.【学习过程】一、动态平衡问题例题1.如图所示，一直杆可绕0点转动，杆下挂一重物，为了提高重物，用一个始终跟直杆垂直的力F使直杆由竖直位置慢慢转动到水平位置，在这个过程中这个直杆（）A.始终是省力杠杆B．始终是费力杠杆C．先是省力的，后是费力的D．先是费力的，后是省力的例题2.如图所示，在A端施一个始终与杠杆垂直的力F，当杠杆由如图实线位置匀速转动到虚线位置时，F大小的变化情况是（）A．大小不变B．由小变大C．先变大后变小D．先变小后变大例题3.如图所示，轻质杠杆OA中点悬挂一重G=60N的物体，在A端施加一竖直向上的力F，杠杆在水平位置平衡，则F=______N；保持F的方向不变，将杠杆从A位置匀速提到B位置的过程中，力F将______（填“变大”、“不变”或“变小”）例题4.如图所示，杠杆OA的B点挂着一个重物，A端用细绳吊在圆环M下，此时OA恰成水平且A点与圆弧形架PQ的圆心重合，那么当环M从P点逐渐滑至Q点的过程中，绳对A端的拉力大小将（）A.保持不变B.逐渐增大C.逐渐减小D.由大变小再变大归纳动态平衡问题分析步骤：二、最小力问题例题5.如图所示杠杆，在杠杆B点挂上一个重为8N的物体，要使杠杆平衡，在A端至少要加__N的力，力的方向是________.例题6.画出使杠杆AB在图14所示位置静止时所用最小力F的作用点和方向.例题7.如图所示，杠杆AOBC可绕O点自由转动，在A处挂上一重物G，欲在C处施加一最小动力，使其能在图示位置平衡．请做出此动力的方向．例题8.有一半径为R，重为G的均匀滚轮，要使它滚上高为h的台阶，请在图上画出最小动力F的示意图，最小动力F大小为多少?归纳画最小力的步骤：【课堂检测】1.如图所示，杠杆在物体A和力F作用下处于平衡，现在将力F方向改为沿虚线方向，要使杠杆仍保持平衡，必须是（）A.F减小B.F大小不变C.F变大D.F小于物体重力2.某人将一根木棒的一端抬起，另一端搁在地上；在抬起的过程中（棒竖直时除外），所用的力始终竖直向上，则用力的大小：（）A.保持不变；B.逐渐增大；C.逐渐减小；D.先减小后增大。3.如图所示，用一细线悬挂一根粗细均匀的轻质细麦桔杆，使其静止在水平方向上，O为麦桔杆的中点．这时有两只蚂蚁同时从O点分别向着麦桔杆的两端匀速爬行，在蚂蚁爬行的过程中麦桔杆在水平方向始终保持乎衡，则（）A．两蚂蚁的质量一定相等B．两蚂蚁的爬行速度大小一定相等C．两蚂蚁的质量与爬行速度大小的乘积一定相等D．两蚂蚁对麦桔杆的压力一定相等4.一根均匀的铁丝AB，悬住它的中点O时，铁丝保持平衡，如果把OB段“对折”，使B点和O点重合。如图所示，此时铁丝将（）A.仍保持平衡B.A端向下倾斜C.B端向下倾斜D.无法判断5.如图所示的轻质杠杆，AO小于BO．在A、B两端悬挂重物G1和G2后杠杆平衡．若将G1和G2同时向支点O移动相同的距离，则（）A.杠杆仍保持平衡B.杠杆的A端向下倾斜C.杠杆的B端向下倾斜D.无法判断【课后巩固】1．如图所示，用始终与杠杆垂直的力F，将杠杆缓慢地由位置A拉至位置B，阻力G的力臂，动力F。(填“变大”或“变小”“不变”)2．如图所示，AOB为一轻质杠杆(杠杆自重忽略不计)，O为支点，OA=OB，在杠杆的B端挂20N的重物，要使杠杆平衡，则在A端施加的力F至少为N。3．如图所示，杠杆AC（刻度均匀，不计杠杆重）可绕支点O自由转动，在B点挂一重为G的物体。为使杠杆平衡，应在杠杆上的_________点施加一个作用力，才能使作用力最小，该最小作用力与物重G的比值是___________。4．将一根粗细均匀的木棒放在水平地面上微微抬起一端，至少需要600N的力．则木棒所受的重力是N。若这根木棒不均匀，抬起它的粗端所用的力一定600N。(填“大干”、“小于”或“等于”)5．如图所示，一根重木棒在水平动力（拉力）Ｆ的作用下以Ｏ点为轴，由竖直位置逆时针匀速转到水平位置的过程中，若动力臂为L，动力与动力臂的乘积为Ｍ，则（）A．Ｆ增大，L增大，Ｍ增大B．Ｆ增大，L减小，Ｍ减小C．Ｆ增大，L减小，Ｍ增大D．Ｆ减小，L增大，Ｍ增大6．如图所示，杠杆挂上钩码恰好半衡，每个钩码质量相同。在下列情况下杠杆还能保持平衡的是（）A．左右钩码各向支点移一格...
