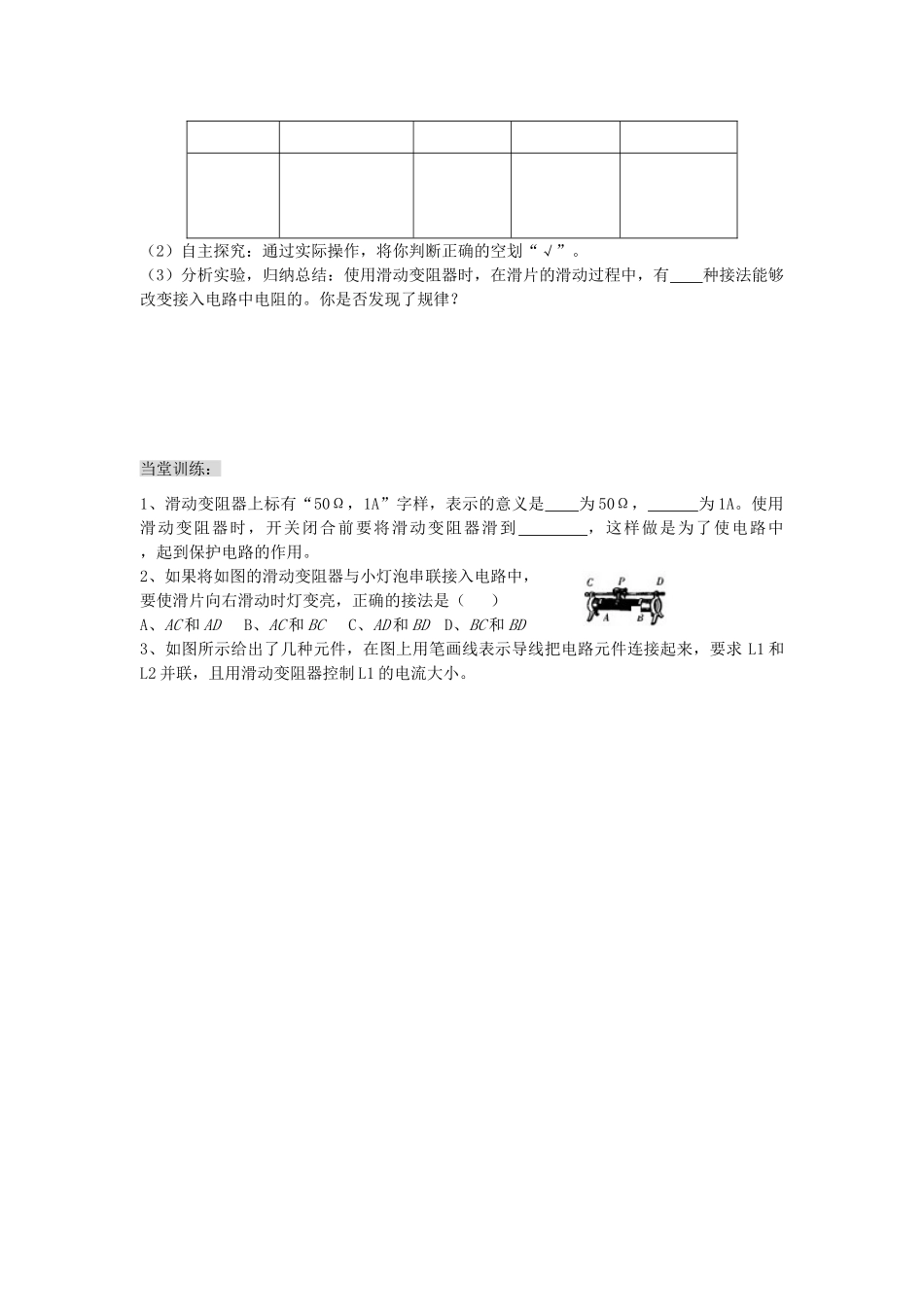

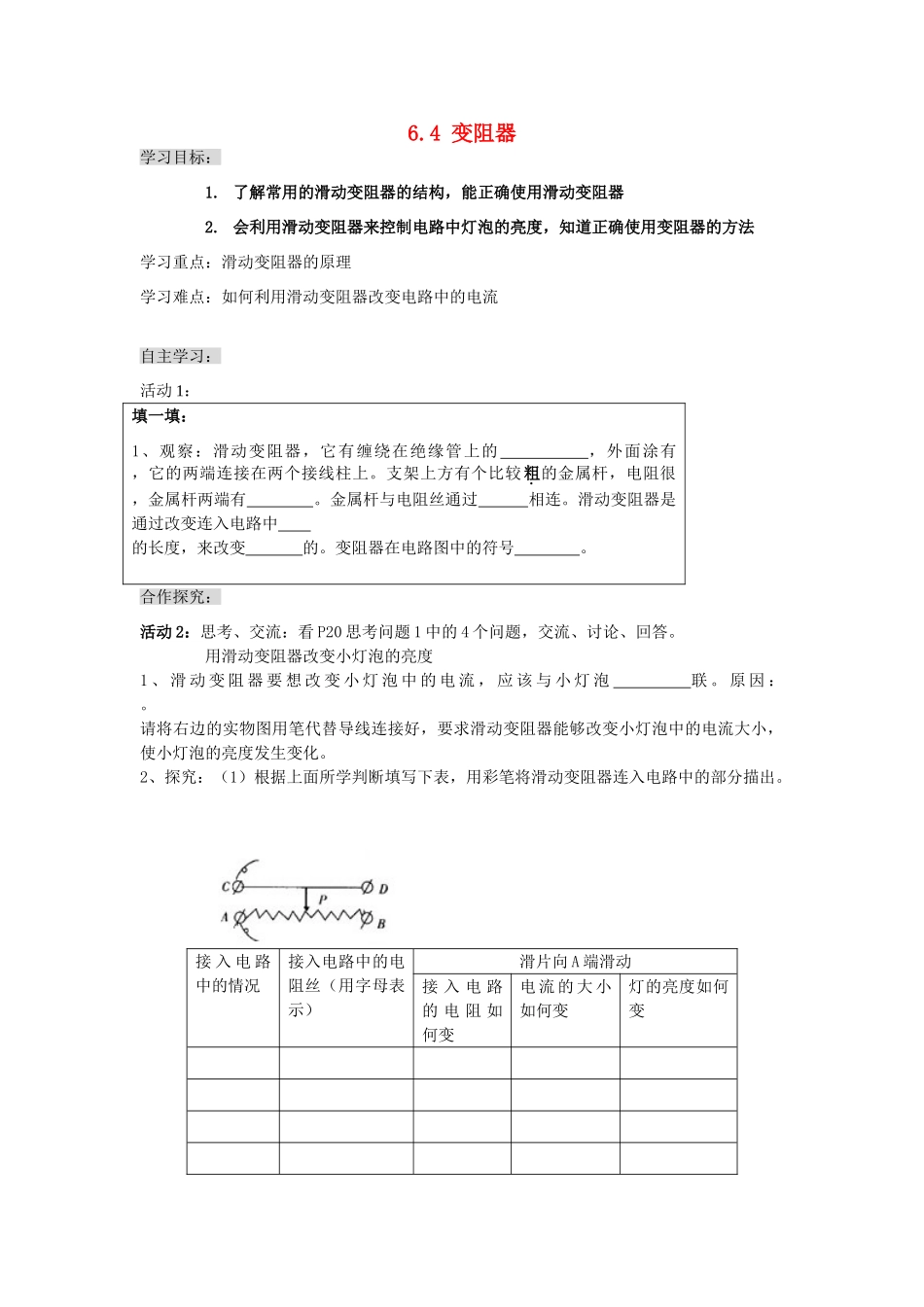

6.4变阻器学习目标：1.了解常用的滑动变阻器的结构，能正确使用滑动变阻器2.会利用滑动变阻器来控制电路中灯泡的亮度，知道正确使用变阻器的方法学习重点：滑动变阻器的原理学习难点：如何利用滑动变阻器改变电路中的电流自主学习：活动1：填一填：1、观察：滑动变阻器，它有缠绕在绝缘管上的，外面涂有，它的两端连接在两个接线柱上。支架上方有个比较粗的金属杆，电阻很，金属杆两端有。金属杆与电阻丝通过相连。滑动变阻器是通过改变连入电路中的长度，来改变的。变阻器在电路图中的符号。合作探究：活动2：思考、交流：看P20思考问题1中的4个问题，交流、讨论、回答。用滑动变阻器改变小灯泡的亮度1、滑动变阻器要想改变小灯泡中的电流，应该与小灯泡联。原因：。请将右边的实物图用笔代替导线连接好，要求滑动变阻器能够改变小灯泡中的电流大小，使小灯泡的亮度发生变化。2、探究：（1）根据上面所学判断填写下表，用彩笔将滑动变阻器连入电路中的部分描出。接入电路中的情况接入电路中的电阻丝（用字母表示）滑片向A端滑动接入电路的电阻如何变电流的大小如何变灯的亮度如何变（2）自主探究：通过实际操作，将你判断正确的空划“√”。（3）分析实验，归纳总结：使用滑动变阻器时，在滑片的滑动过程中，有种接法能够改变接入电路中电阻的。你是否发现了规律？当堂训练：1、滑动变阻器上标有“50Ω，1A”字样，表示的意义是为50Ω，为1A。使用滑动变阻器时，开关闭合前要将滑动变阻器滑到，这样做是为了使电路中，起到保护电路的作用。2、如果将如图的滑动变阻器与小灯泡串联接入电路中，要使滑片向右滑动时灯变亮，正确的接法是（）A、AC和ADB、AC和BCC、AD和BDD、BC和BD3、如图所示给出了几种元件，在图上用笔画线表示导线把电路元件连接起来，要求L1和L2并联，且用滑动变阻器控制L1的电流大小。
