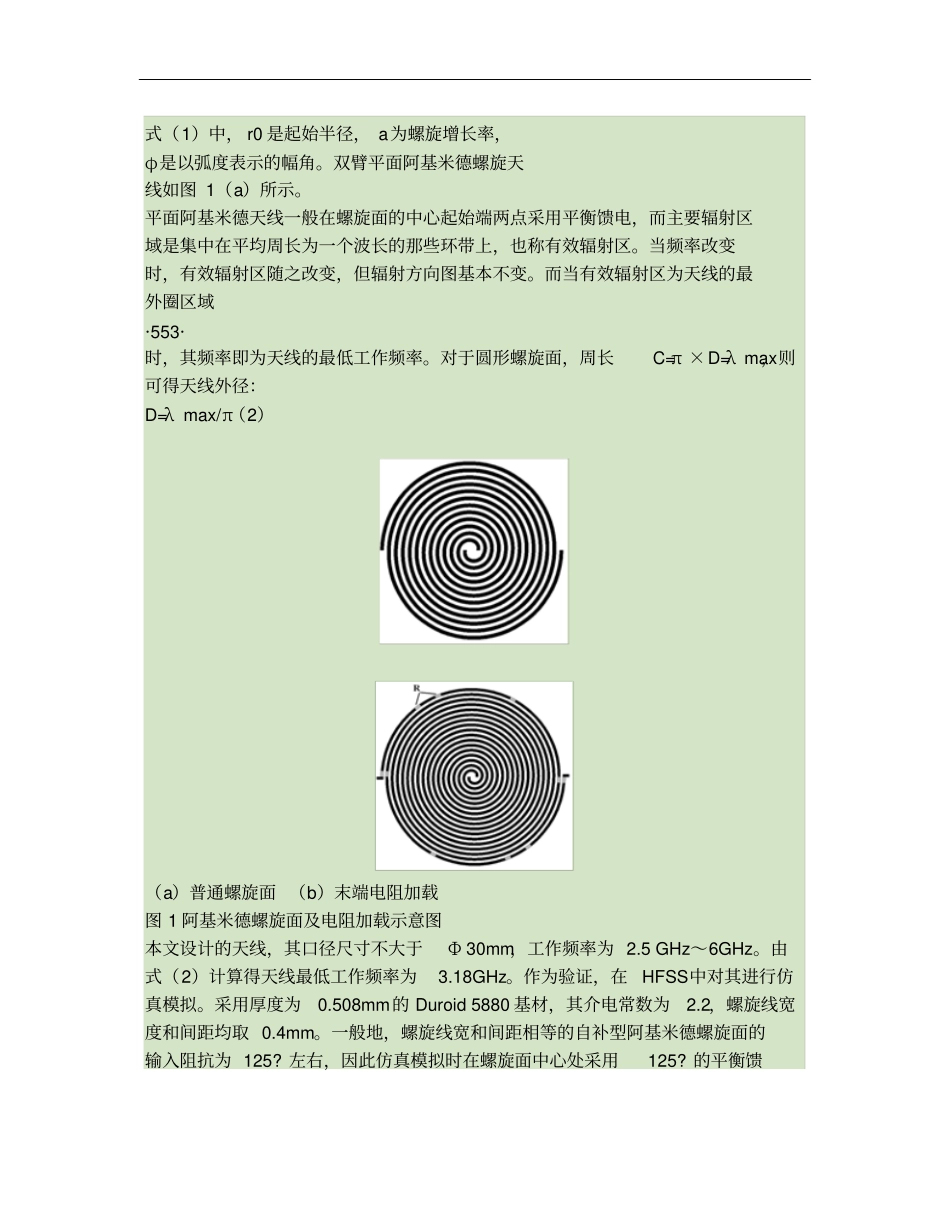

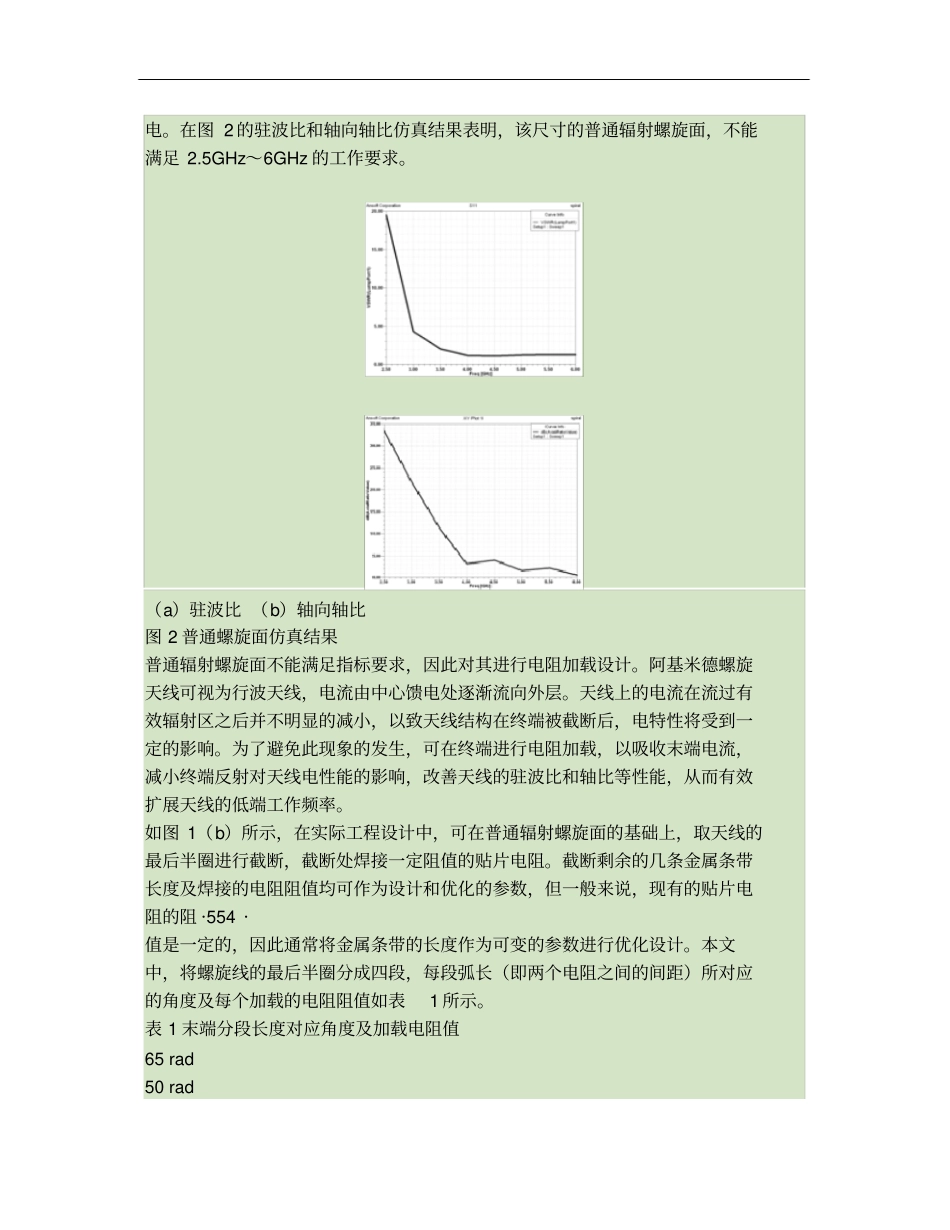

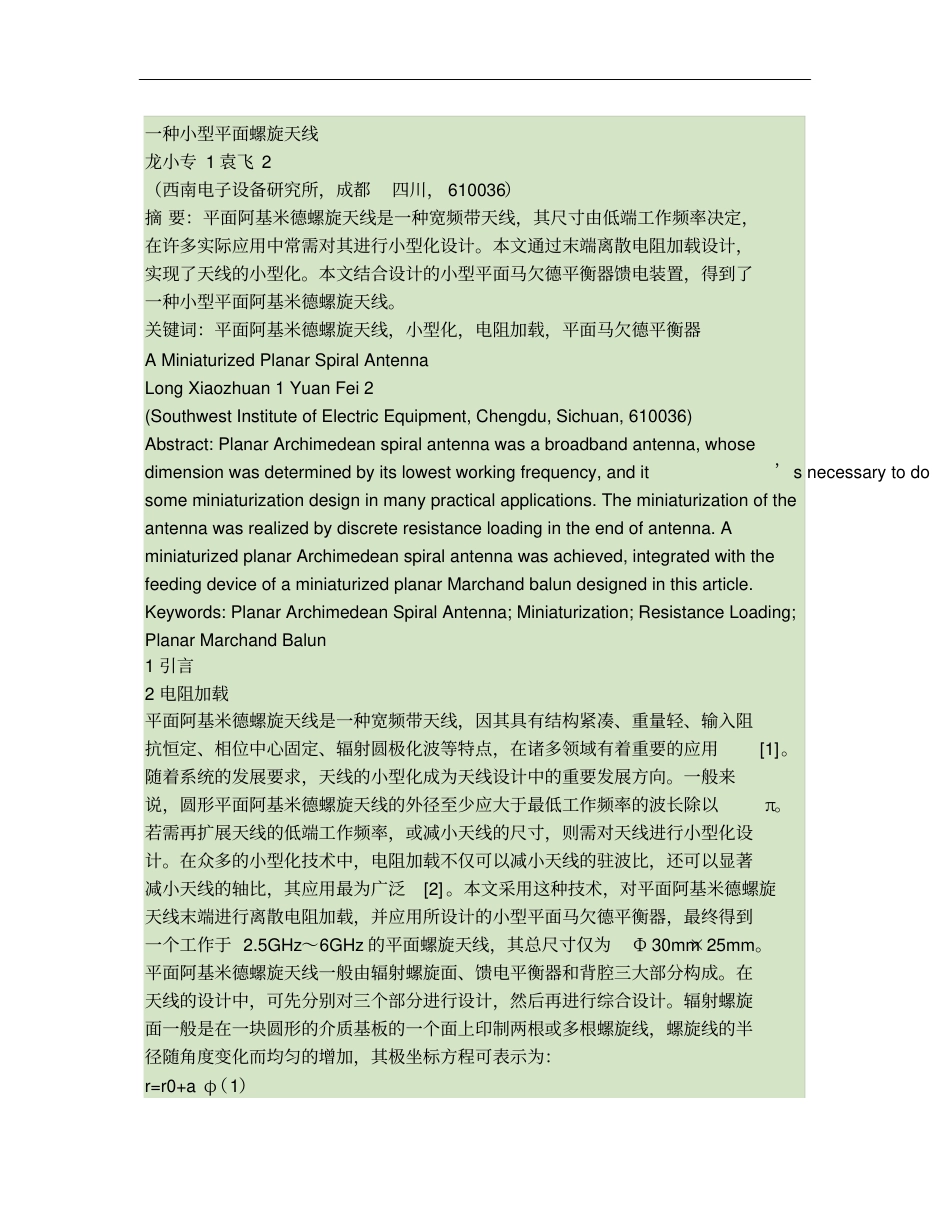

一种小型平面螺旋天线龙小专1袁飞2（西南电子设备研究所，成都四川，610036）摘要：平面阿基米德螺旋天线是一种宽频带天线，其尺寸由低端工作频率决定，在许多实际应用中常需对其进行小型化设计。本文通过末端离散电阻加载设计，实现了天线的小型化。本文结合设计的小型平面马欠德平衡器馈电装置，得到了一种小型平面阿基米德螺旋天线。关键词：平面阿基米德螺旋天线，小型化，电阻加载，平面马欠德平衡器AMiniaturizedPlanarSpiralAntennaLongXiaozhuan1YuanFei2(SouthwestInstituteofElectricEquipment,Chengdu,Sichuan,610036)Abstract:PlanarArchimedeanspiralantennawasabroadbandantenna,whosedimensionwasdeterminedbyitslowestworkingfrequency,andit’snecessarytodosomeminiaturizationdesigninmanypracticalapplications.Theminiaturizationoftheantennawasrealizedbydiscreteresistanceloadingintheendofantenna.AminiaturizedplanarArchimedeanspiralantennawasachieved,integratedwiththefeedingdeviceofaminiaturizedplanarMarchandbalundesignedinthisarticle.Keywords:PlanarArchimedeanSpiralAntenna;Miniaturization;ResistanceLoading;PlanarMarchandBalun1引言2电阻加载平面阿基米德螺旋天线是一种宽频带天线，因其具有结构紧凑、重量轻、输入阻抗恒定、相位中心固定、辐射圆极化波等特点，在诸多领域有着重要的应用[1]。随着系统的发展要求，天线的小型化成为天线设计中的重要发展方向。一般来说，圆形平面阿基米德螺旋天线的外径至少应大于最低工作频率的波长除以π。若需再扩展天线的低端工作频率，或减小天线的尺寸，则需对天线进行小型化设计。在众多的小型化技术中，电阻加载不仅可以减小天线的驻波比，还可以显著减小天线的轴比，其应用最为广泛[2]。本文采用这种技术，对平面阿基米德螺旋天线末端进行离散电阻加载，并应用所设计的小型平面马欠德平衡器，最终得到一个工作于2.5GHz～6GHz的平面螺旋天线，其总尺寸仅为Ф30mm×25mm。平面阿基米德螺旋天线一般由辐射螺旋面、馈电平衡器和背腔三大部分构成。在天线的设计中，可先分别对三个部分进行设计，然后再进行综合设计。辐射螺旋面一般是在一块圆形的介质基板的一个面上印制两根或多根螺旋线，螺旋线的半径随角度变化而均匀的增加，其极坐标方程可表示为：r=r0+aφ（1）式（1）中，r0是起始半径，a为螺旋增长率，φ是以弧度表示的幅角。双臂平面阿基米德螺旋天线如图1（a）所示。平面阿基米德天线一般在螺旋面的中心起始端两点采用平衡馈电，而主要辐射区域是集中在平均周长为一个波长的那些环带上，也称有效辐射区。当频率改变时，有效辐射区随之改变，但辐射方向图基本不变。而当有效辐射区为天线的最外圈区域·553·时，其频率即为天线的最低工作频率。对于圆形螺旋面，周长C=π×D=λmax，则可得天线外径：D=λmax/π（2）（a）普通螺旋面（b）末端电阻加载图1阿基米德螺旋面及电阻加载示意图本文设计的天线，其口径尺寸不大于Ф30mm，工作频率为2.5GHz～6GHz。由式（2）计算得天线最低工作频率为3.18GHz。作为验证，在HFSS中对其进行仿真模拟。采用厚度为0.508mm的Duroid5880基材，其介电常数为2.2，螺旋线宽度和间距均取0.4mm。一般地，螺旋线宽和间距相等的自补型阿基米德螺旋面的输入阻抗为125?左右，因此仿真模拟时在螺旋面中心处采用125?的平衡馈电。在图2的驻波比和轴向轴比仿真结果表明，该尺寸的普通辐射螺旋面，不能满足2.5GHz～6GHz的工作要求。（a）驻波比（b）轴向轴比图2普通螺旋面仿真结果普通辐射螺旋面不能满足指标要求，因此对其进行电阻加载设计。阿基米德螺旋天线可视为行波天线，电流由中心馈电处逐渐流向外层。天线上的电流在流过有效辐射区之后并不明显的减小，以致天线结构在终端被截断后，电特性将受到一定的影响。为了避免此现象的发生，可在终端进行电阻加载，以吸收末端电流，减小终端反射对天线电性能的影响，改善天线的驻波比和轴比等性能，从而有效扩展天线的低端工作频率。如图1（b）所示，在实际工程设计中，可在普通辐射螺旋面的基础上，取天线的最后半圈...
