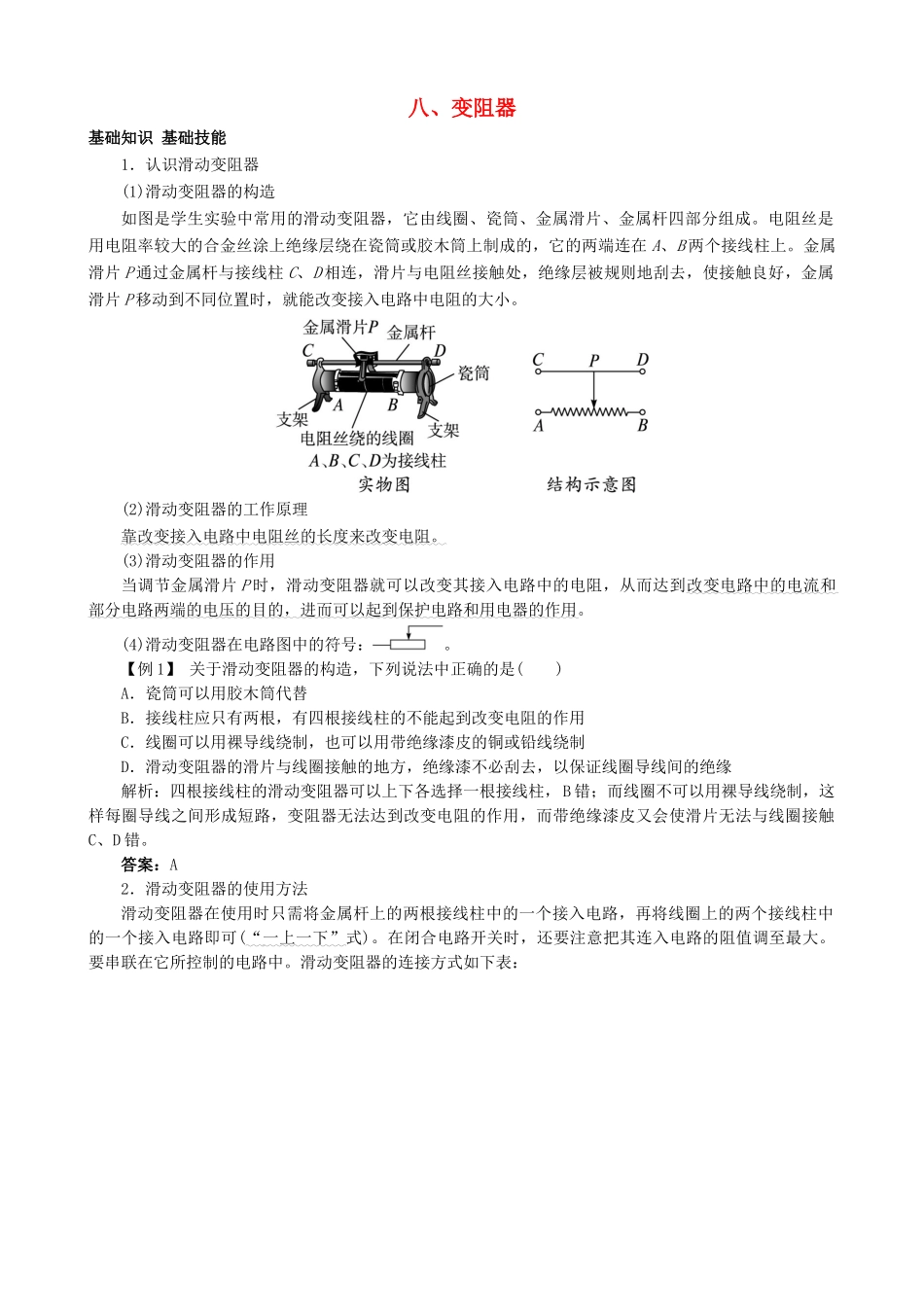

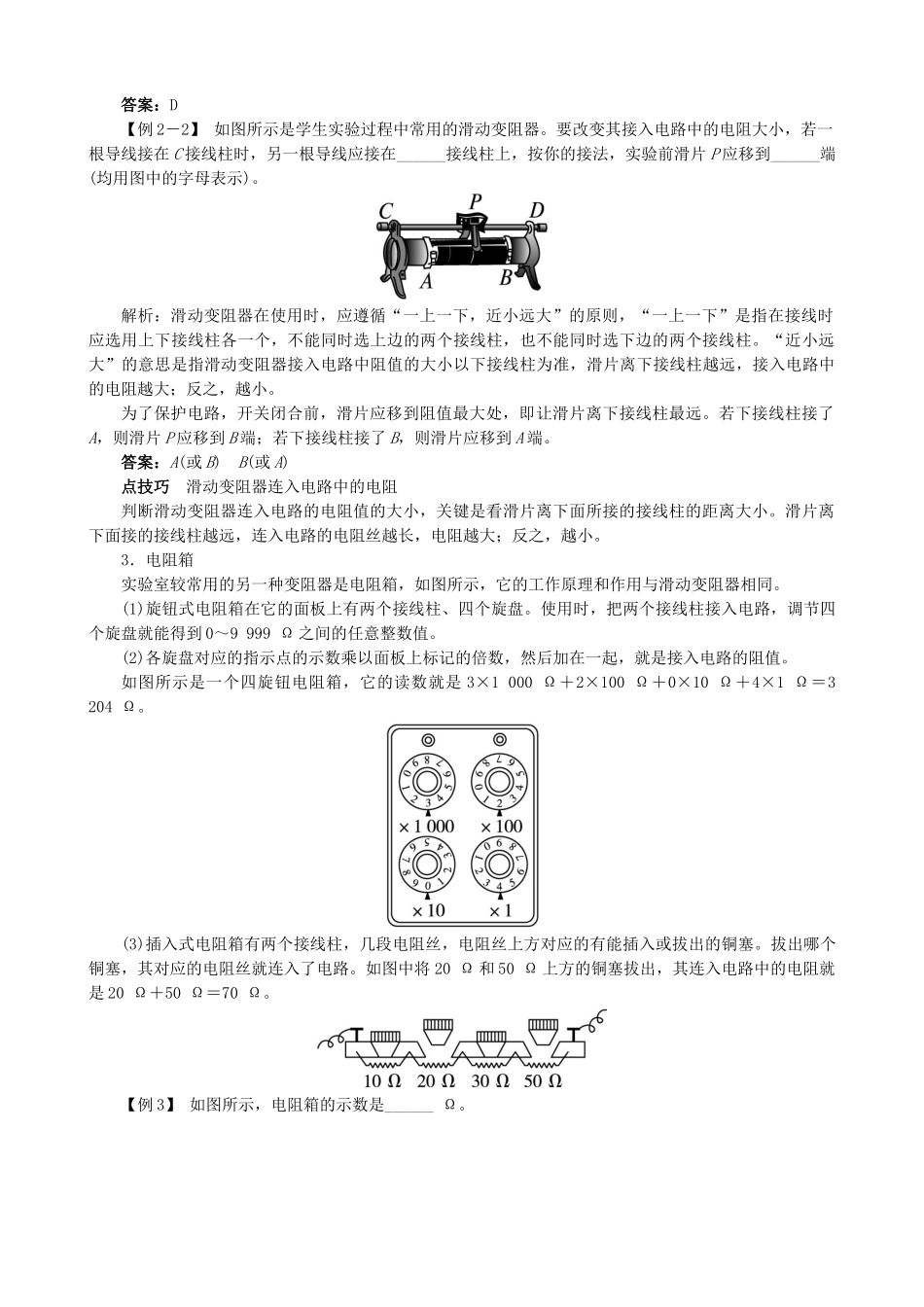

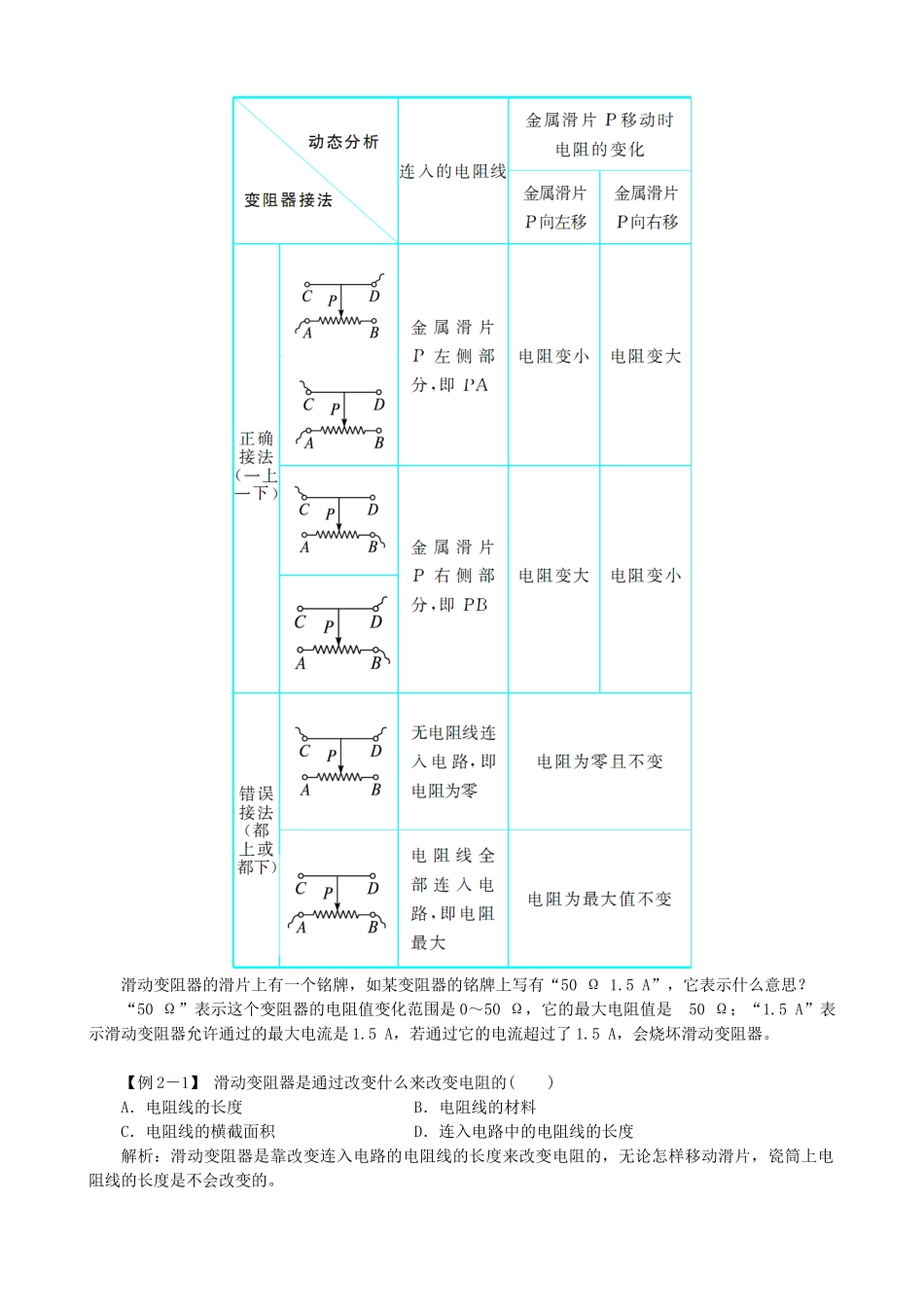

八、变阻器基础知识基础技能1．认识滑动变阻器(1)滑动变阻器的构造如图是学生实验中常用的滑动变阻器，它由线圈、瓷筒、金属滑片、金属杆四部分组成。电阻丝是用电阻率较大的合金丝涂上绝缘层绕在瓷筒或胶木筒上制成的，它的两端连在A、B两个接线柱上。金属滑片P通过金属杆与接线柱C、D相连，滑片与电阻丝接触处，绝缘层被规则地刮去，使接触良好，金属滑片P移动到不同位置时，就能改变接入电路中电阻的大小。(2)滑动变阻器的工作原理靠改变接入电路中电阻丝的长度来改变电阻。(3)滑动变阻器的作用当调节金属滑片P时，滑动变阻器就可以改变其接入电路中的电阻，从而达到改变电路中的电流和部分电路两端的电压的目的，进而可以起到保护电路和用电器的作用。(4)滑动变阻器在电路图中的符号：。【例1】关于滑动变阻器的构造，下列说法中正确的是()A．瓷筒可以用胶木筒代替B．接线柱应只有两根，有四根接线柱的不能起到改变电阻的作用C．线圈可以用裸导线绕制，也可以用带绝缘漆皮的铜或铅线绕制D．滑动变阻器的滑片与线圈接触的地方，绝缘漆不必刮去，以保证线圈导线间的绝缘解析：四根接线柱的滑动变阻器可以上下各选择一根接线柱，B错；而线圈不可以用裸导线绕制，这样每圈导线之间形成短路，变阻器无法达到改变电阻的作用，而带绝缘漆皮又会使滑片无法与线圈接触C、D错。答案：A2．滑动变阻器的使用方法滑动变阻器在使用时只需将金属杆上的两根接线柱中的一个接入电路，再将线圈上的两个接线柱中的一个接入电路即可(“一上一下”式)。在闭合电路开关时，还要注意把其连入电路的阻值调至最大。要串联在它所控制的电路中。滑动变阻器的连接方式如下表：滑动变阻器的滑片上有一个铭牌，如某变阻器的铭牌上写有“50Ω1.5A”，它表示什么意思？“50Ω”表示这个变阻器的电阻值变化范围是0～50Ω，它的最大电阻值是50Ω；“1.5A”表示滑动变阻器允许通过的最大电流是1.5A，若通过它的电流超过了1.5A，会烧坏滑动变阻器。【例2－1】滑动变阻器是通过改变什么来改变电阻的()A．电阻线的长度B．电阻线的材料C．电阻线的横截面积D．连入电路中的电阻线的长度解析：滑动变阻器是靠改变连入电路的电阻线的长度来改变电阻的，无论怎样移动滑片，瓷筒上电阻线的长度是不会改变的。答案：D【例2－2】如图所示是学生实验过程中常用的滑动变阻器。要改变其接入电路中的电阻大小，若一根导线接在C接线柱时，另一根导线应接在______接线柱上，按你的接法，实验前滑片P应移到______端(均用图中的字母表示)。解析：滑动变阻器在使用时，应遵循“一上一下，近小远大”的原则，“一上一下”是指在接线时应选用上下接线柱各一个，不能同时选上边的两个接线柱，也不能同时选下边的两个接线柱。“近小远大”的意思是指滑动变阻器接入电路中阻值的大小以下接线柱为准，滑片离下接线柱越远，接入电路中的电阻越大；反之，越小。为了保护电路，开关闭合前，滑片应移到阻值最大处，即让滑片离下接线柱最远。若下接线柱接了A，则滑片P应移到B端；若下接线柱接了B，则滑片应移到A端。答案：A(或B)B(或A)点技巧滑动变阻器连入电路中的电阻判断滑动变阻器连入电路的电阻值的大小，关键是看滑片离下面所接的接线柱的距离大小。滑片离下面接的接线柱越远，连入电路的电阻丝越长，电阻越大；反之，越小。3．电阻箱实验室较常用的另一种变阻器是电阻箱，如图所示，它的工作原理和作用与滑动变阻器相同。(1)旋钮式电阻箱在它的面板上有两个接线柱、四个旋盘。使用时，把两个接线柱接入电路，调节四个旋盘就能得到0～9999Ω之间的任意整数值。(2)各旋盘对应的指示点的示数乘以面板上标记的倍数，然后加在一起，就是接入电路的阻值。如图所示是一个四旋钮电阻箱，它的读数就是3×1000Ω＋2×100Ω＋0×10Ω＋4×1Ω＝3204Ω。(3)插入式电阻箱有两个接线柱，几段电阻丝，电阻丝上方对应的有能插入或拔出的铜塞。拔出哪个铜塞，其对应的电阻丝就连入了电路。如图中将20Ω和50Ω上方的铜塞拔出，其连入电路中的电阻就是20Ω＋50Ω＝70Ω。【例3】如图所示，电阻箱的示数是______Ω。解析：电阻箱的读数就是6×100Ω＋2×10Ω＋4...
