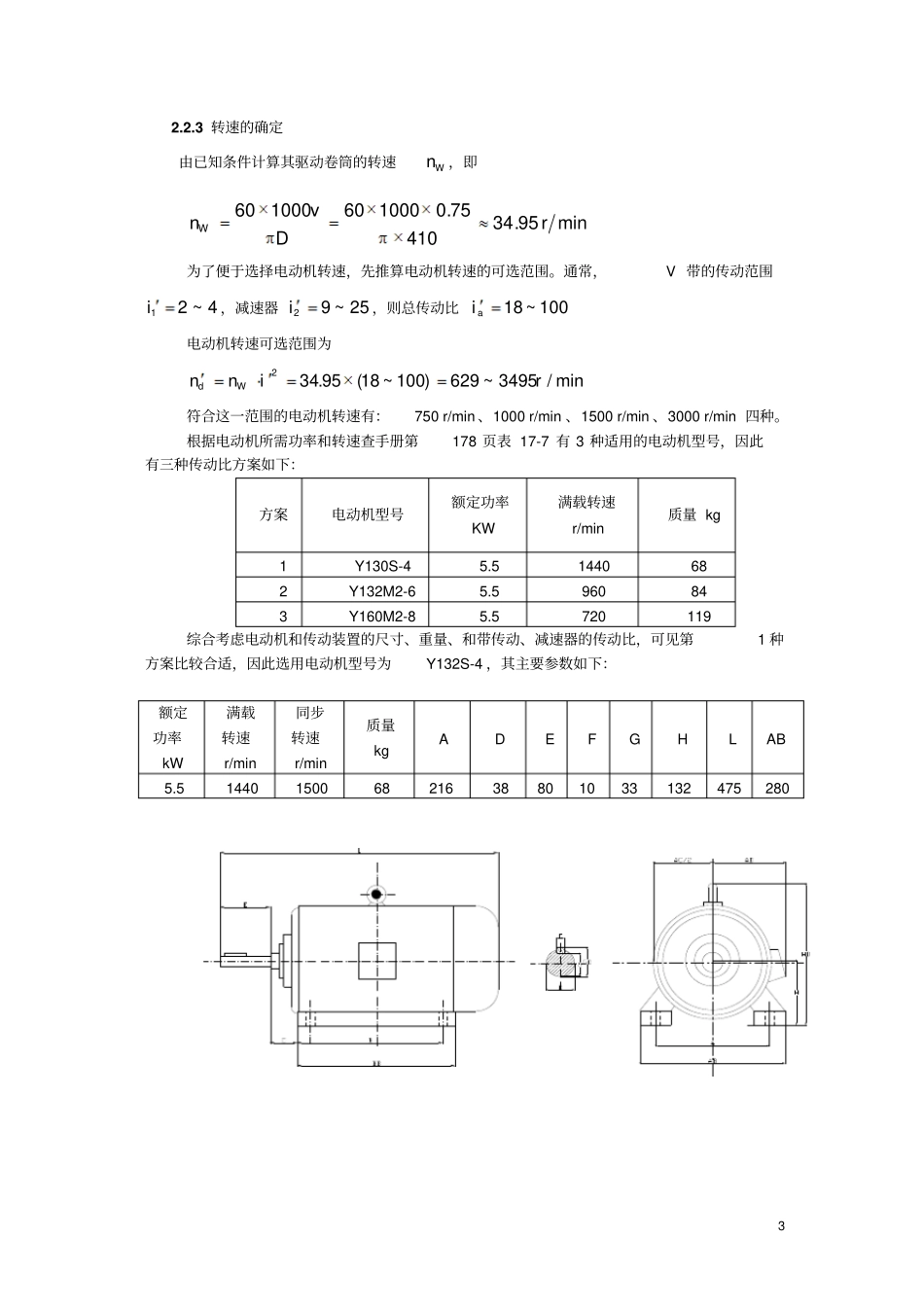

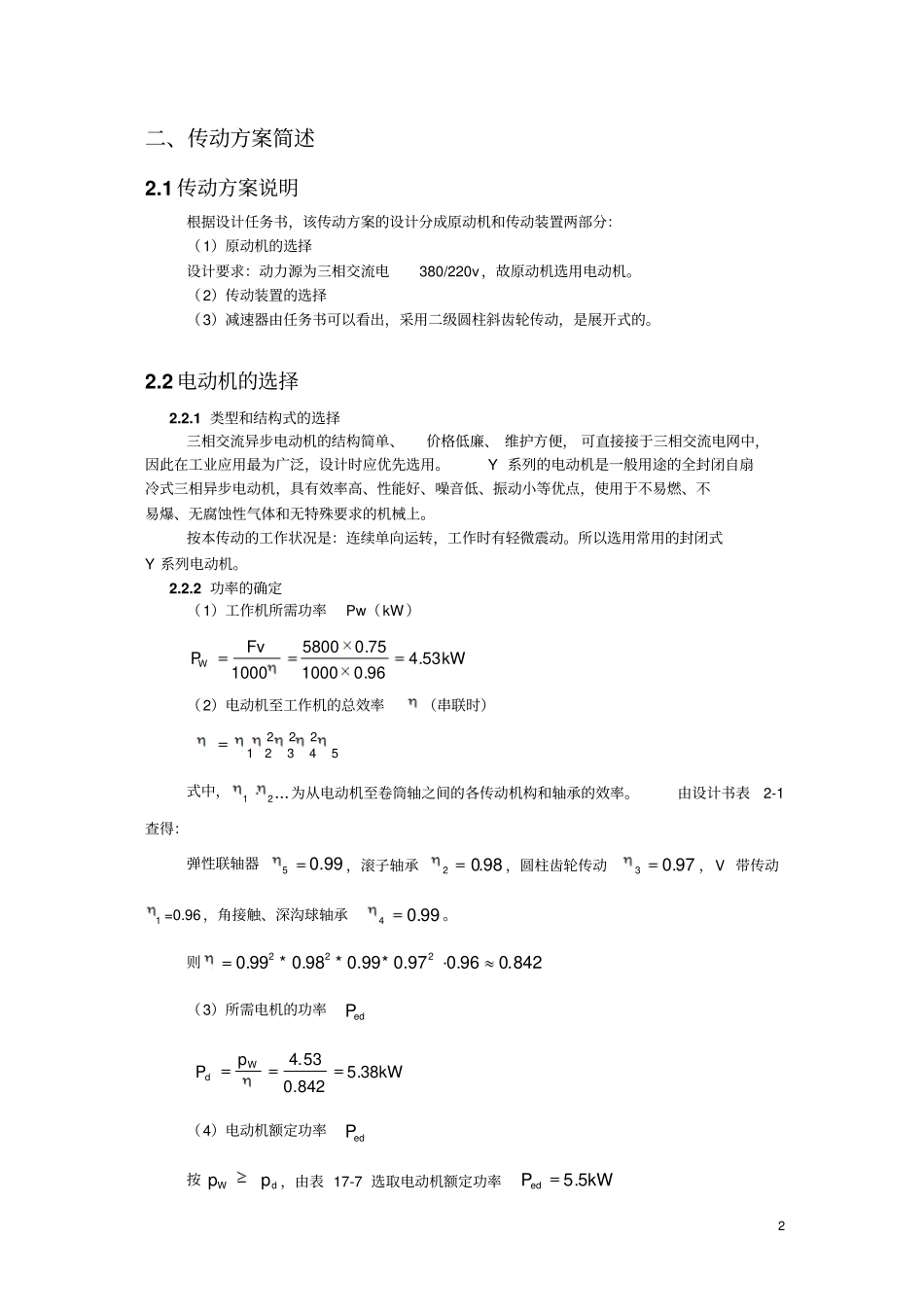

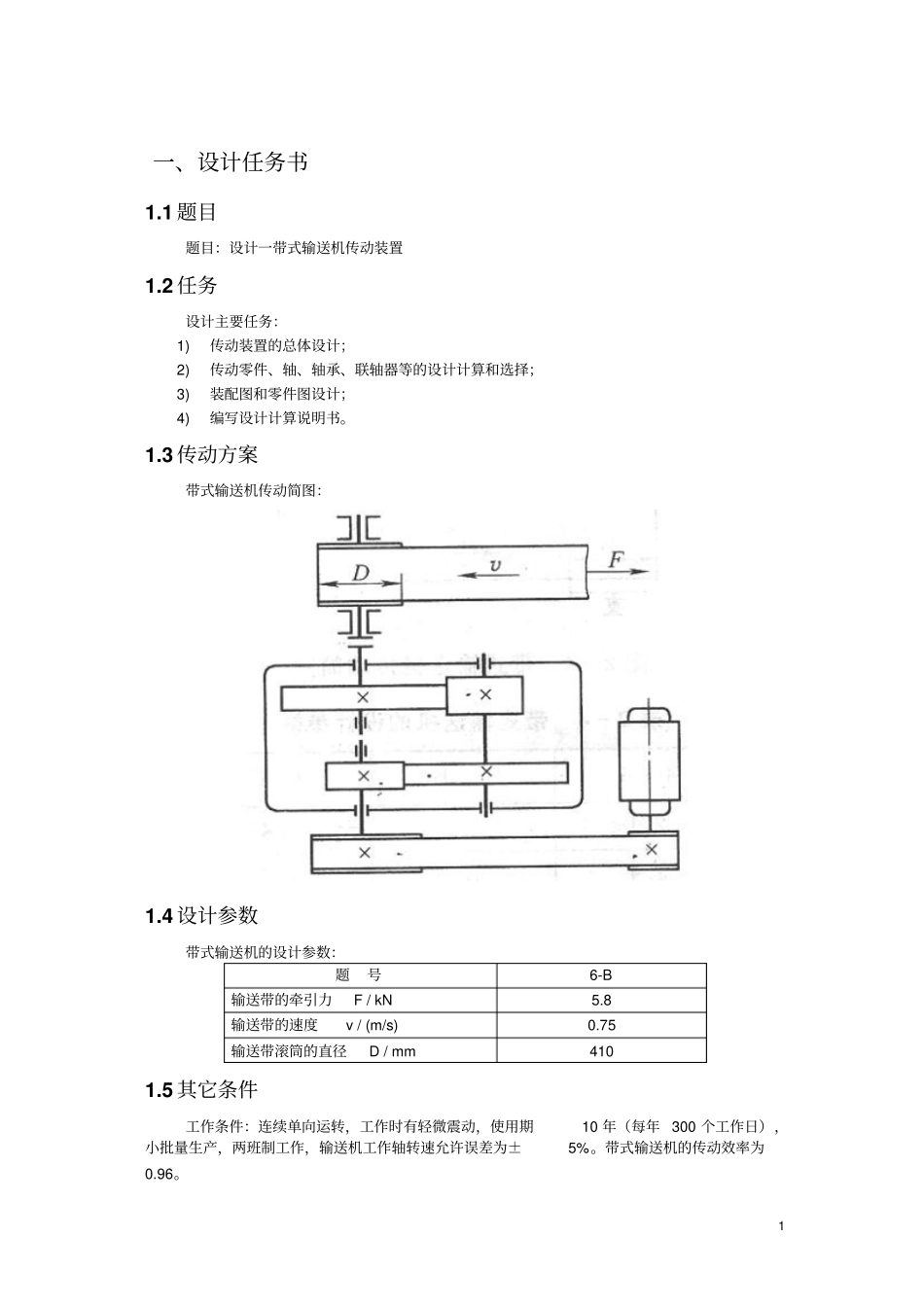

1一、设计任务书1.1题目题目：设计一带式输送机传动装置1.2任务设计主要任务：1)传动装置的总体设计；2)传动零件、轴、轴承、联轴器等的设计计算和选择；3)装配图和零件图设计；4)编写设计计算说明书。1.3传动方案带式输送机传动简图：1.4设计参数带式输送机的设计参数：题号6-B输送带的牵引力F/kN5.8输送带的速度v/(m/s)0.75输送带滚筒的直径D/mm4101.5其它条件工作条件：连续单向运转，工作时有轻微震动，使用期10年（每年300个工作日），小批量生产，两班制工作，输送机工作轴转速允许误差为±5%。带式输送机的传动效率为0.96。2二、传动方案简述2.1传动方案说明根据设计任务书，该传动方案的设计分成原动机和传动装置两部分：（1）原动机的选择设计要求：动力源为三相交流电380/220v，故原动机选用电动机。（2）传动装置的选择（3）减速器由任务书可以看出，采用二级圆柱斜齿轮传动，是展开式的。2.2电动机的选择2.2.1类型和结构式的选择三相交流异步电动机的结构简单、价格低廉、维护方便，可直接接于三相交流电网中，因此在工业应用最为广泛，设计时应优先选用。Y系列的电动机是一般用途的全封闭自扇冷式三相异步电动机，具有效率高、性能好、噪音低、振动小等优点，使用于不易燃、不易爆、无腐蚀性气体和无特殊要求的机械上。按本传动的工作状况是：连续单向运转，工作时有轻微震动。所以选用常用的封闭式Y系列电动机。2.2.2功率的确定（1）工作机所需功率Pw（kW）kWFvPW53.496.0100075.058001000（2）电动机至工作机的总效率（串联时）52423221式中，...21为从电动机至卷筒轴之间的各传动机构和轴承的效率。由设计书表2-1查得：弹性联轴器99.05，滚子轴承98.02，圆柱齿轮传动97.03，V带传动1=0.96，角接触、深沟球轴承99.04。则842.096.097.0*99.0*98.0*99.0222（3）所需电机的功率edPkWpPWd38.5842.053.4（4）电动机额定功率edP按Wpdp，由表17-7选取电动机额定功率kWPed5.532.2.3转速的确定由已知条件计算其驱动卷筒的转速Wn，即min95.3441075.0100060100060rDvnW为了便于选择电动机转速，先推算电动机转速的可选范围。通常，V带的传动范围4~21i，减速器25~92i，则总传动比100~18ai电动机转速可选范围为min/3495~629)100~18(95.342rinnWd符合这一范围的电动机转速有：750r/min、1000r/min、1500r/min、3000r/min四种。根据电动机所需功率和转速查手册第178页表17-7有3种适用的电动机型号，因此有三种传动比方案如下：方案电动机型号额定功率KW满载转速r/min质量kg1Y130S-45.51440682Y132M2-65.5960843Y160M2-85.5720119综合考虑电动机和传动装置的尺寸、重量、和带传动、减速器的传动比，可见第1种方案比较合适，因此选用电动机型号为Y132S-4，其主要参数如下：额定功率kW满载转速r/min同步转速r/min质量kgADEFGHLAB5.514401500682163880103313247528042.3总传动比的确定及各级传动比的分配1）、总传动比20.4195.341440iwmnn＝2)、分配传动比假设V带传动分配的传动比3i1，则二级同轴式圆柱齿轮减速器总传动比。i=07.14ii1二级同轴式减速器中：高速级齿轮传动比75.307.14ii2低速级齿轮传动比75.3i32.4各轴转速，转矩与输入功率2.4.1各轴的的转速带轮轴0的转速:min/14400rn高速轴I的转速:nmin/48031440rnII中间轴II：min/12875.34802rinnIII低速轴III：min/3475.31283rinnIIIII滚筒轴IV:min/13.34rnnIIIIV2.4.2各轴的输入功率带轮轴0：kw5.5m＝PPo高速轴I：kw17.598.096.05.28o＝＝gPPI中间轴II：kw91.498.097.05.173I＝＝gIIPP低速轴III：kw72.499.097.091.465II＝＝PPIII5滚筒轴IV：kw63.499.099.072.487III＝＝PPIV2.4.3各轴的输入转矩带轮轴0：mmNnpToo466010648.314405.51055.91055.9高速轴I：mmNnpTII466I10286.1048017.51055.91055.9中间轴II：mmNnpTIIII466II10633.3612891.41055.91055.9低速轴III：mmNnpTIIIIII466III10576.1323472.41055.91055.9滚筒轴IV：mmNnpTIVIV466IV10049.1303463.41055.91055.9综合上述，整理成下表：电动机高速轴Ⅰ中间轴Ⅱ低速轴Ⅲ滚筒轴IV功率P（kW）5.55.174.914.724.63转矩T(N?mm)3.64841010.28641036.633410132.576410130.049410转...
