一级圆柱齿轮减速器课程设计VIP免费

一级圆柱齿轮减速器课程设计_第1页
1/23
一级圆柱齿轮减速器课程设计_第2页
2/23
一级圆柱齿轮减速器课程设计_第3页
3/23

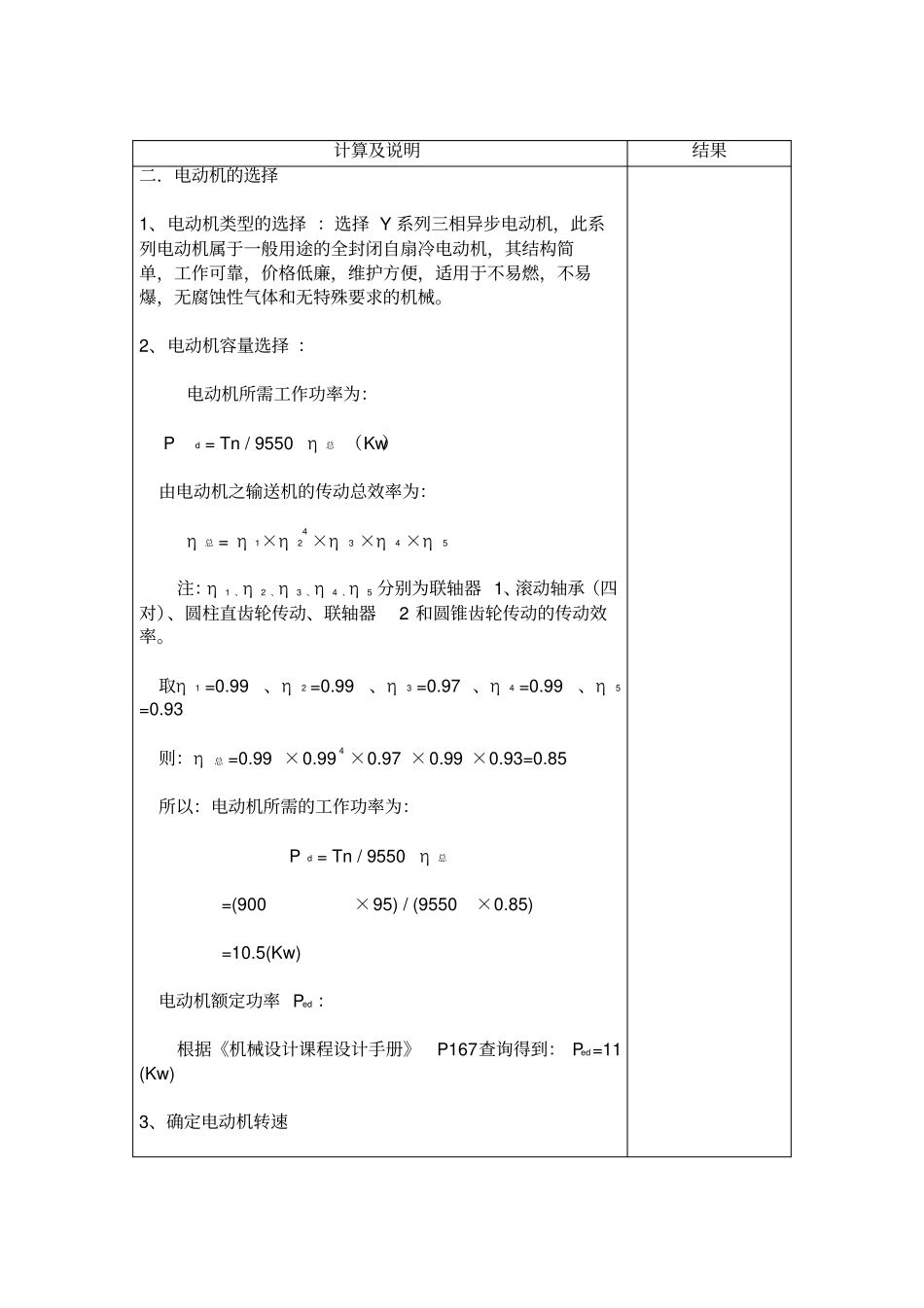

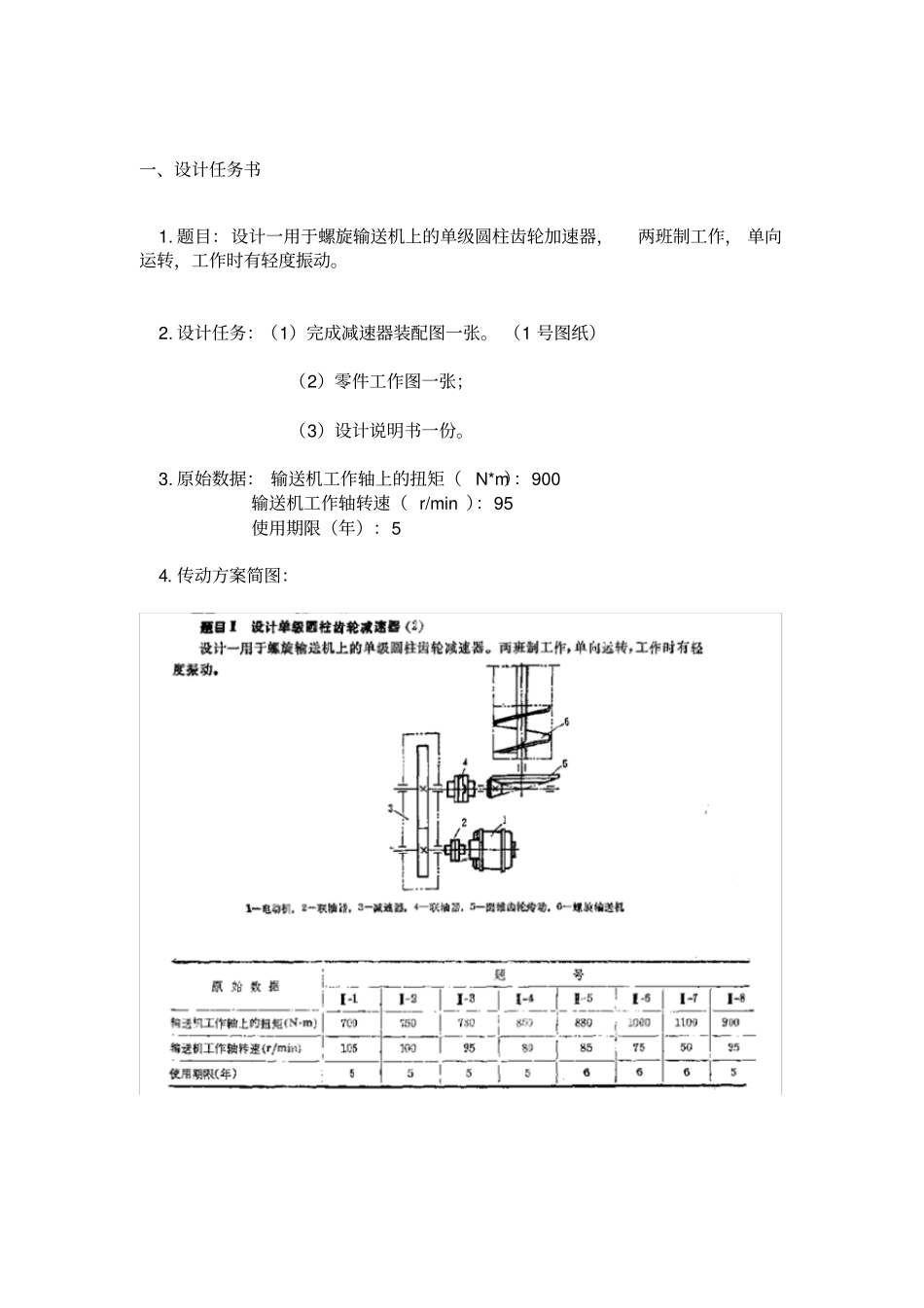

一、设计任务书1.题目:设计一用于螺旋输送机上的单级圆柱齿轮加速器,两班制工作,单向运转,工作时有轻度振动。2.设计任务:(1)完成减速器装配图一张。(1号图纸)(2)零件工作图一张;(3)设计说明书一份。3.原始数据:输送机工作轴上的扭矩(N*m):900输送机工作轴转速(r/min):95使用期限(年):54.传动方案简图:计算及说明结果二.电动机的选择1、电动机类型的选择:选择Y系列三相异步电动机,此系列电动机属于一般用途的全封闭自扇冷电动机,其结构简单,工作可靠,价格低廉,维护方便,适用于不易燃,不易爆,无腐蚀性气体和无特殊要求的机械。2、电动机容量选择:电动机所需工作功率为:Pd=Tn/9550η总(Kw)由电动机之输送机的传动总效率为:η总=η1×η24×η3×η4×η5注:η1、η2、η3、η4、η5分别为联轴器1、滚动轴承(四对)、圆柱直齿轮传动、联轴器2和圆锥齿轮传动的传动效率。取η1=0.99、η2=0.99、η3=0.97、η4=0.99、η5=0.93则:η总=0.99×0.994×0.97×0.99×0.93=0.85所以:电动机所需的工作功率为:Pd=Tn/9550η总=(900×95)/(9550×0.85)=10.5(Kw)电动机额定功率Ped:根据《机械设计课程设计手册》P167查询得到:Ped=11(Kw)3、确定电动机转速计算及说明结果根据《机械设计课程设计手册》P5推荐的传动比合理范围,取圆柱齿轮传动一级减速器传动比范围I1≤4~6。取开式圆锥齿轮传动传动比I2≤5。则总传动比理论范围为:Ia'=I1×I2≤20~30。故电动机转速的可选范围:Nd’=Ia'×Nw≤(20~30)×95=(1900~2850)r/min则符合这一范围的同步转速有:730、970、1460和2930r/min根据容量和转速,由《课程设计手册》P167表12-1查出四种适合的电动机型号:综合考虑电动机和传动装置的尺寸、重量、价格和圆锥齿轮传动、减速器传动比,选择电动机型号为Y160M-4,其主要性能:额定功率11KW,满载转速1460r/min,额定转矩2.2,质量123kg。电机主要外形和安装尺寸:中心高H外形尺寸L×(AC/2+AD)×HD底角安装尺寸A×B地脚螺栓孔直径K轴伸尺寸D×E装键部尺寸F×GD160600×417.×385254×2101542×11012×45计算及说明结果三、传动装置的运动和动力参数计算1、确定传动装置的总传动比和分配级传动比:由选定的电动机满载转速Nm和工作机主动轴转速Nw,可得传动装置总传动比为:ia=Nm/Nw=1460/95≈15.37总传动比等于各传动比的乘积ia=i0×i(式中i0、i分别为开式圆锥齿轮传动和减速的传动比)2、分配各级传动装置传动比:根据《机械设计课程设计手册》P5表1-8,取i0=3(圆锥齿轮传动i≤5)因为:ia=i0×i所以:i=ia/i0=15.37/3≈5.123、传动装置的运动和动力设计:将传动装置各轴由高速至低速一次定为Ⅰ轴,Ⅱ轴.......i0,i1,......为相邻两轴间的传动比η01,η12,......为相邻两轴的传动效率PⅠ,PⅡ,......为各轴的输入功率(KW)TⅠ,TⅡ,......为各轴的输入转矩(N.m)nⅠ,nⅡ,......为各轴的转速(r/min)可按电动机轴至工作运动传递路线推算,得到各轴的运动和动力参数。计算及说明说明(1)运动参数及动力参数的计算(1)计算各轴的转速:Ⅰ轴:nⅠ=nm=1460(r/min)Ⅱ轴:nⅡ=nⅠ/i=1460/5.12≈285.2(r/min)Ⅲ轴:nⅢ=nⅡ螺旋输送机:nⅣ=nⅢ/i0=285.2/3≈95(r/min)(2)计算各轴的输入功率:Ⅰ轴:PⅠ=Ped×η01=Ped×η1=11×0.99=10.89(KW)Ⅱ轴:PⅡ=PⅠ×η12=PⅠ×η2×η3=10.89×0.99×0.97=10.46(kw)Ⅲ轴:PⅢ=PⅡ×η23=PⅡ×η2×η4=10.46×0.99×0.99=10.25(kw)螺旋输送机轴:PⅣ=PⅢ×η2×η5=10.25×0.99×0.93=9.44(kw)(3)计算各轴的输入转矩:电动机轴输入转矩为:Td=9550×Ped/nm=9550×11/1460=80.0(N.m)Ⅰ轴:TⅠ=Td×η01=Td×η1=80.0×0.99=71.2(N.m)Ⅱ轴:TⅡ=TⅠ×i×η12=TⅠ×i×η2×η3=71.2×5.12×0.99×0.97=350.2(N.m)Ⅲ轴:TⅢ=TⅡ×η2×η4=350.2×0.99×0.99=343.3(N.m)螺旋输送机轴:TⅣ=TⅢ×i0×η2×η5=343.3×3×0.99×0.93=948.1(N.m)(4)计算各轴的输出功率:由于Ⅰ~Ⅲ轴的输入功率分别为输入功率乘以轴承效率:故:P'Ⅰ=PⅠ×η轴承=10.89×0.99=10.8(Kw)P'Ⅱ=PⅡ×η轴承=10....
