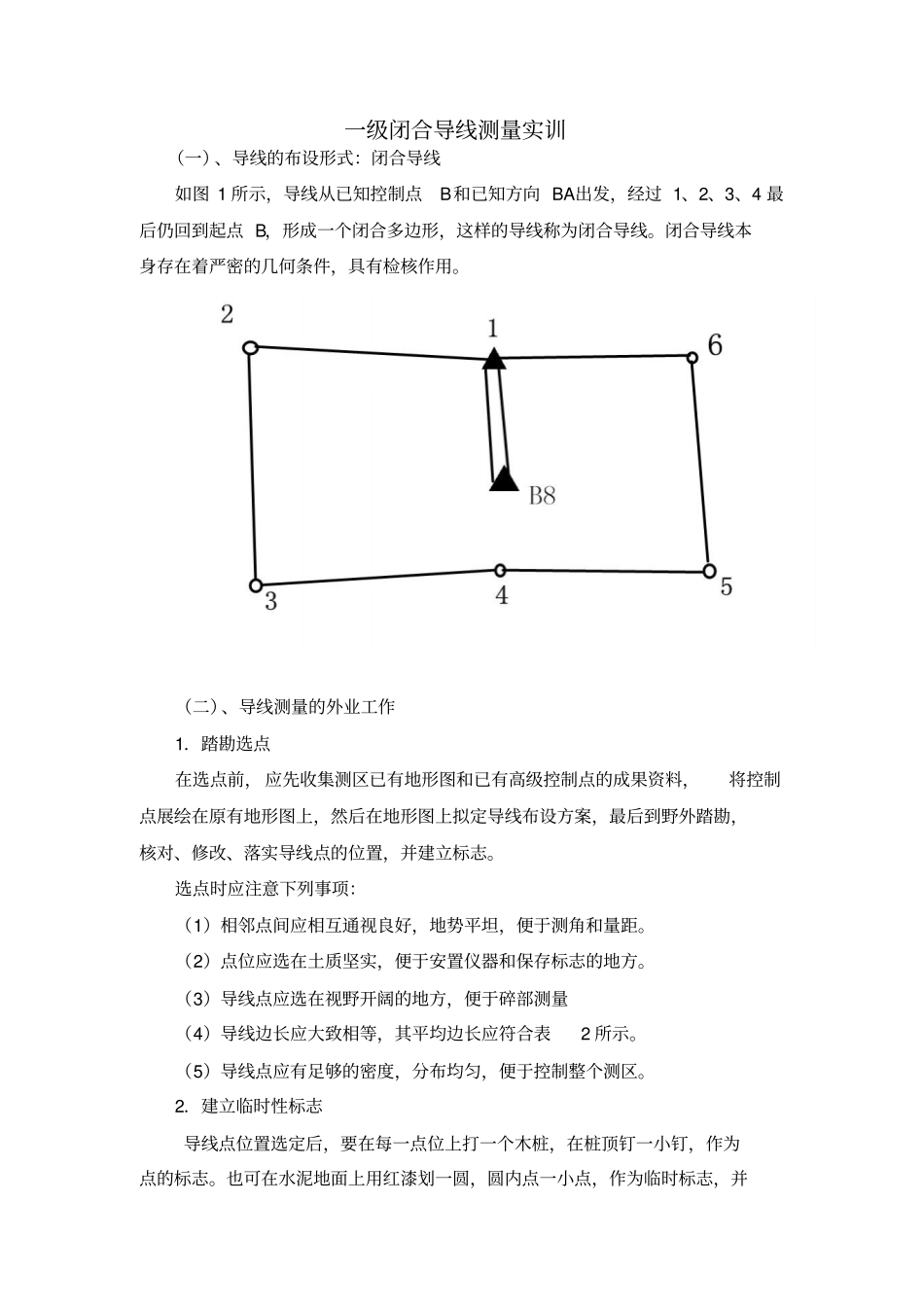

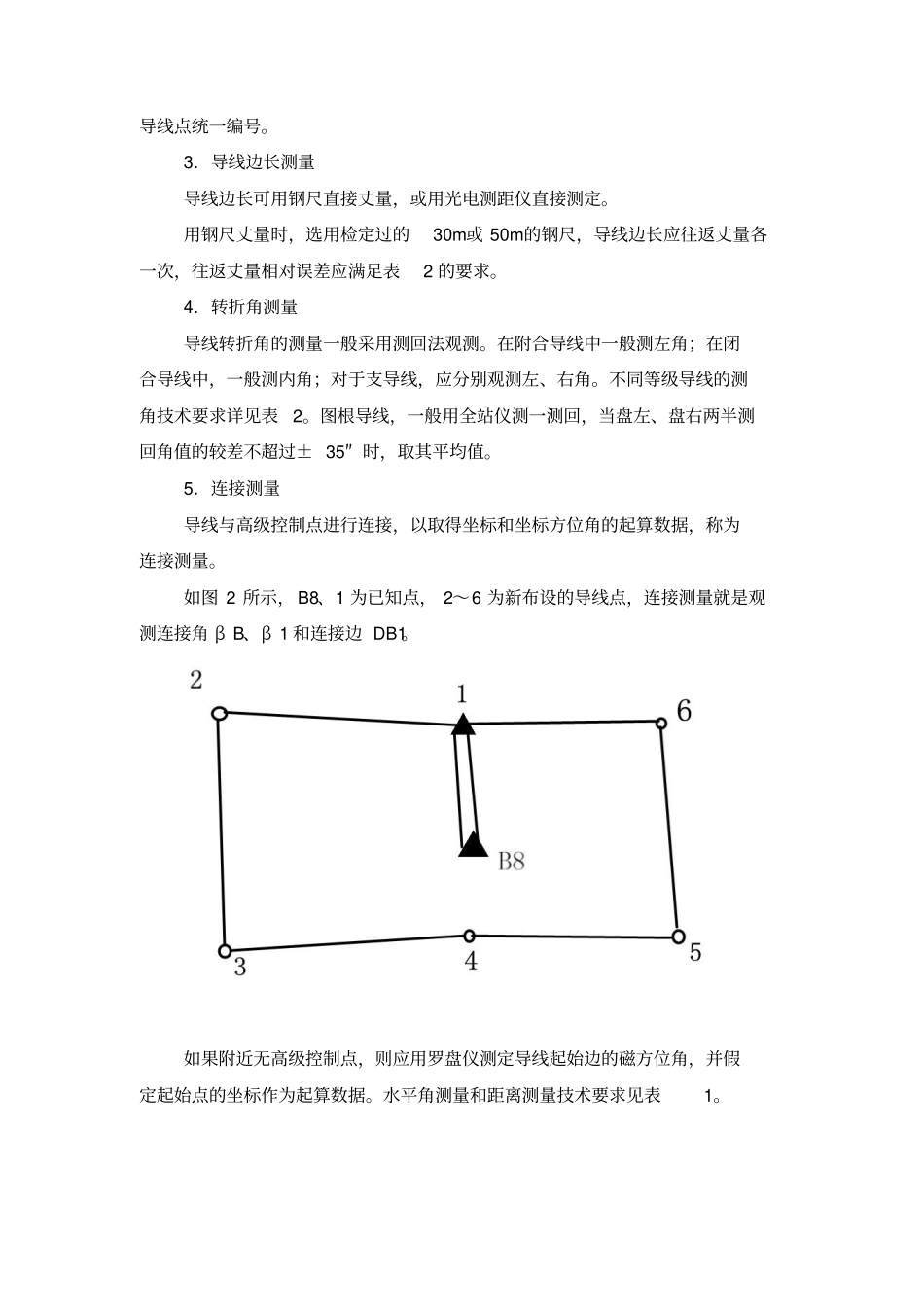

一级闭合导线测量实训（一）、导线的布设形式：闭合导线如图1所示，导线从已知控制点B和已知方向BA出发，经过1、2、3、4最后仍回到起点B，形成一个闭合多边形，这样的导线称为闭合导线。闭合导线本身存在着严密的几何条件，具有检核作用。（二）、导线测量的外业工作1．踏勘选点在选点前，应先收集测区已有地形图和已有高级控制点的成果资料，将控制点展绘在原有地形图上，然后在地形图上拟定导线布设方案，最后到野外踏勘，核对、修改、落实导线点的位置，并建立标志。选点时应注意下列事项：（1）相邻点间应相互通视良好，地势平坦，便于测角和量距。（2）点位应选在土质坚实，便于安置仪器和保存标志的地方。（3）导线点应选在视野开阔的地方，便于碎部测量（4）导线边长应大致相等，其平均边长应符合表2所示。（5）导线点应有足够的密度，分布均匀，便于控制整个测区。2．建立临时性标志导线点位置选定后，要在每一点位上打一个木桩，在桩顶钉一小钉，作为点的标志。也可在水泥地面上用红漆划一圆，圆内点一小点，作为临时标志，并导线点统一编号。3．导线边长测量导线边长可用钢尺直接丈量，或用光电测距仪直接测定。用钢尺丈量时，选用检定过的30m或50m的钢尺，导线边长应往返丈量各一次，往返丈量相对误差应满足表2的要求。4．转折角测量导线转折角的测量一般采用测回法观测。在附合导线中一般测左角；在闭合导线中，一般测内角；对于支导线，应分别观测左、右角。不同等级导线的测角技术要求详见表2。图根导线，一般用全站仪测一测回，当盘左、盘右两半测回角值的较差不超过±35″时，取其平均值。5．连接测量导线与高级控制点进行连接，以取得坐标和坐标方位角的起算数据，称为连接测量。如图2所示，B8、1为已知点，2～6为新布设的导线点，连接测量就是观测连接角βB、β1和连接边DB1。如果附近无高级控制点，则应用罗盘仪测定导线起始边的磁方位角，并假定起始点的坐标作为起算数据。水平角测量和距离测量技术要求见表1。表1一级导线测量基本技术要求水平角垂直角距离测回数同一方向两测回较差测回数同一站指标差之差测回数读数差218"（中丝法）218"15mm表2光电测距导线的主要技术要求等级测图比例尺导线长度/m平均边长/m测距中误差/mm测角中误差/″导线全长相对闭合差测回数方位角闭合差/″DJ2DJ6一级3600300≤±15≤±5≤1/1400024≤n10二级2400200≤±15≤±8≤1/1000013≤n16三级1500120≤±15≤±12≤1/600012≤n24图根1；50090080≤1/40001≤n401：100018001501：20003000250注：n为测站数。（三）闭合导线内业计算闭合导线如图3所示，计算示例见表3。其内业计算步骤如下。１、角度平差①、角度闭合差：W＝[内]－01802）（n式中:n──折角的个数。②、角度闭合差限差：允W＝n40（″）式中:n──折角的个数。③、角度改正数：Vi＝－nW说明：Vi与W的单位应相同，一般以秒为单位。④、检核计算：[V]＝－W根据上述检核计算公式实际计算时，会图3闭合导线发现有时上式不相等，这是由于角度改正数计算时取有效位而产生的凑整误差造成的。为了使检核计算式两端相等，应将凑整误差分配到观测角改正数Vi中──这称为凑整误差调整。该凑整误差调整的原则是：在短边两端的观测角对应的改正数Vi上调整，一个观测角对应的改正数Vi上只能调整１秒。⑤、平差角计算：i＝i＋Vi检核：[]＝01802）（n２、推算导线各边坐标方位角①、计算导线各边坐标方位角：0180i左后前即：01180iii左或者：0180i右后前即：01180iii右②、检核计算：从已知边AB开始，再推回到已知边BA结束，则已知边坐标方位角的计算值BA应与其已知值AB0180相等。这里需要强调的是：已知边与未知边的连接角θ若测错或整理数据过程中转抄错，在计算中将无法发现。因此，观测前，应加强对已知点位和已知方向的确认，保证无误；观测中，应保证观测角值θ观测准确无误（一般应比角多测一个测回）；计算中，应保证θ角的转抄准确无误。３、坐标增量计算①、坐标增量：iiiCosDXiiiSinDY②、坐标增量闭合差：XW＝[测X]－理X＝[测X]YW＝[测Y]－理Y＝[测Y]SW＝22YXWW（SW为导线全长闭合差，也叫导线点位闭合差）说明：当导线长...
