一般工业用铝及铝合金挤压型材VIP免费

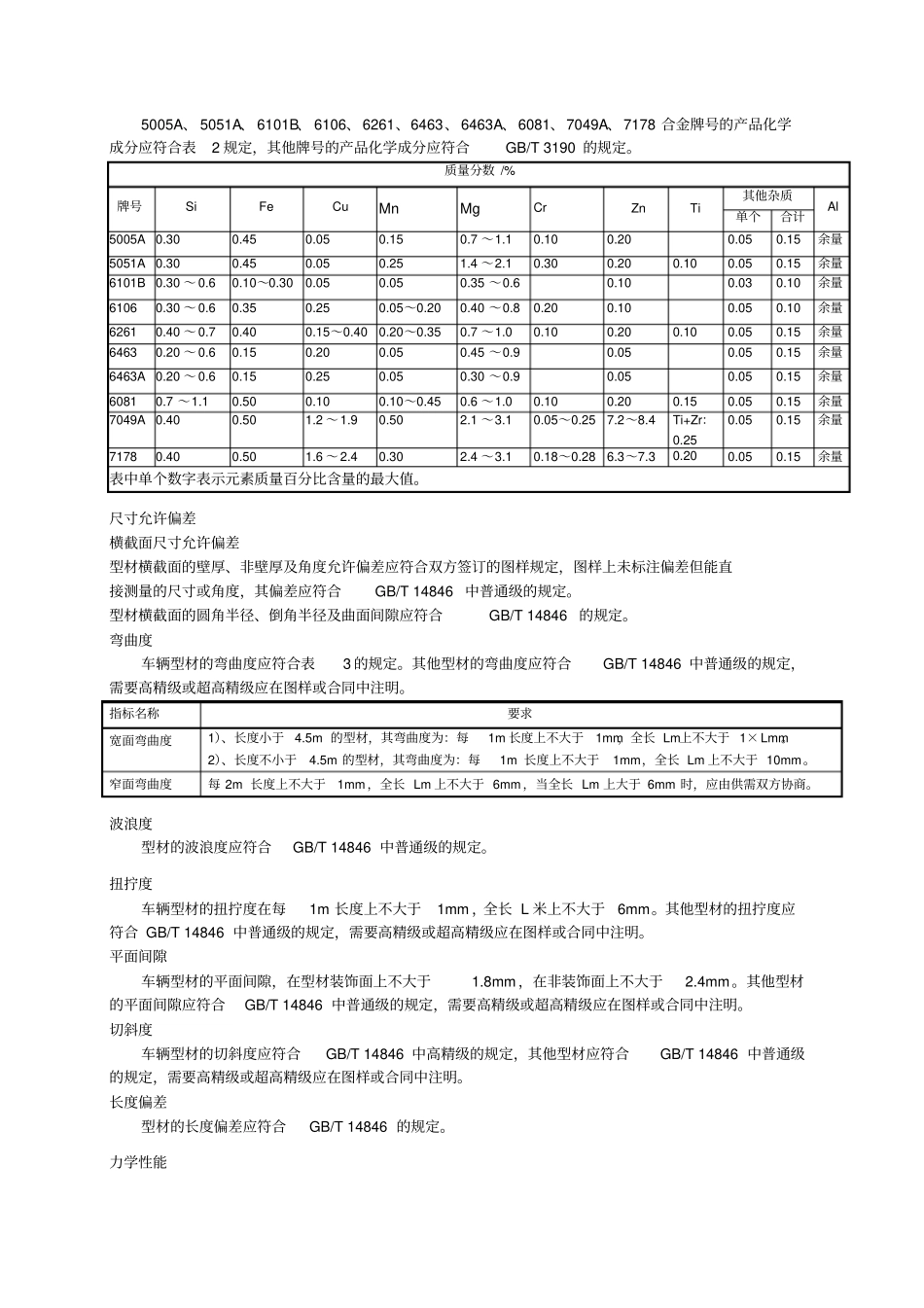

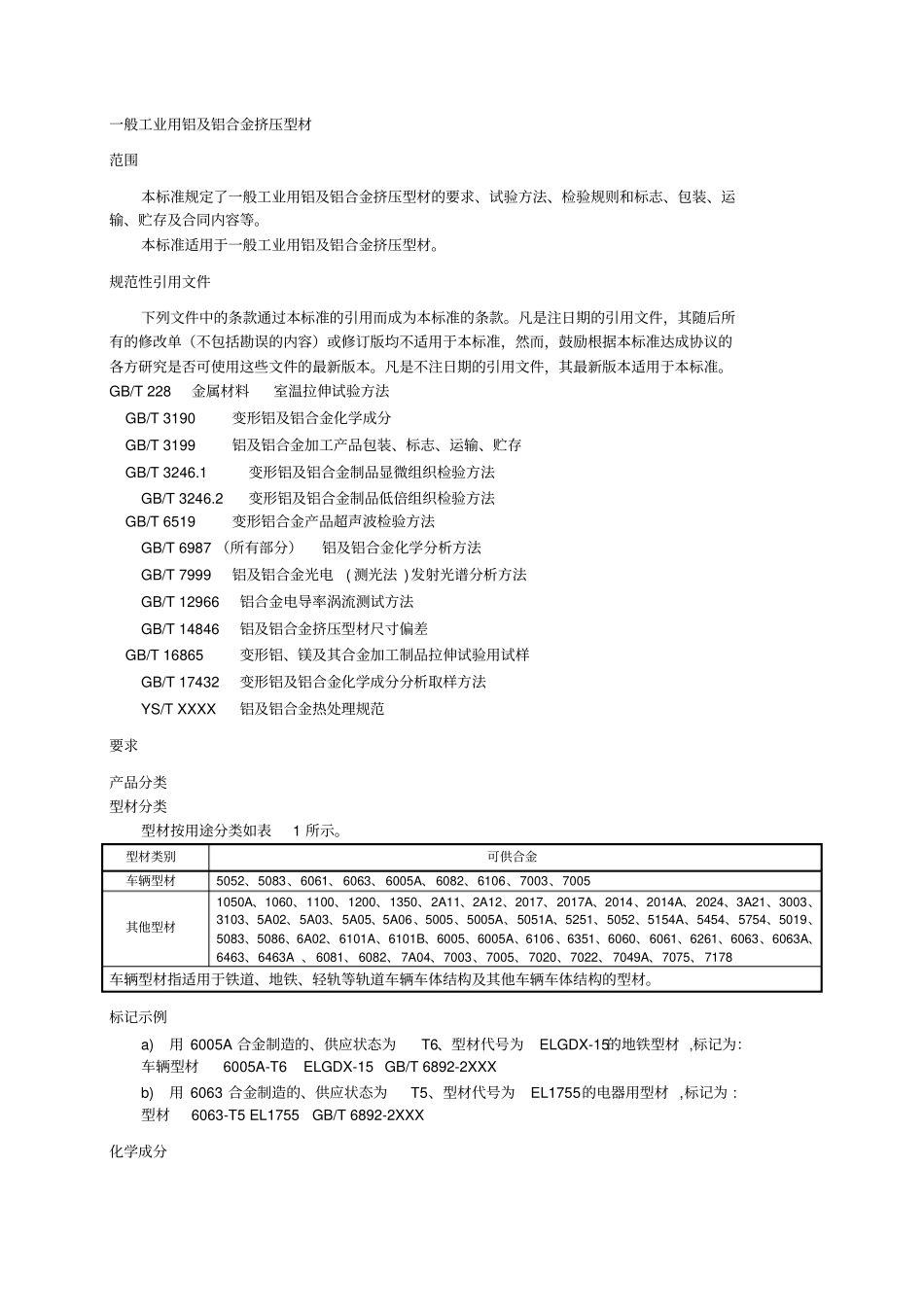

一般工业用铝及铝合金挤压型材范围本标准规定了一般工业用铝及铝合金挤压型材的要求、试验方法、检验规则和标志、包装、运输、贮存及合同内容等。本标准适用于一般工业用铝及铝合金挤压型材。规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T228金属材料室温拉伸试验方法GB/T3190变形铝及铝合金化学成分GB/T3199铝及铝合金加工产品包装、标志、运输、贮存GB/T3246.1变形铝及铝合金制品显微组织检验方法GB/T3246.2变形铝及铝合金制品低倍组织检验方法GB/T6519变形铝合金产品超声波检验方法GB/T6987（所有部分）铝及铝合金化学分析方法GB/T7999铝及铝合金光电(测光法)发射光谱分析方法GB/T12966铝合金电导率涡流测试方法GB/T14846铝及铝合金挤压型材尺寸偏差GB/T16865变形铝、镁及其合金加工制品拉伸试验用试样GB/T17432变形铝及铝合金化学成分分析取样方法YS/TXXXX铝及铝合金热处理规范要求产品分类型材分类型材按用途分类如表1所示。型材类别可供合金车辆型材5052、5083、6061、6063、6005A、6082、6106、7003、7005其他型材1050A、1060、1100、1200、1350、2A11、2A12、2017、2017A、2014、2014A、2024、3A21、3003、3103、5A02、5A03、5A05、5A06、5005、5005A、5051A、5251、5052、5154A、5454、5754、5019、5083、5086、6A02、6101A、6101B、6005、6005A、6106、6351、6060、6061、6261、6063、6063A、6463、6463A、6081、6082、7A04、7003、7005、7020、7022、7049A、7075、7178车辆型材指适用于铁道、地铁、轻轨等轨道车辆车体结构及其他车辆车体结构的型材。标记示例a)用6005A合金制造的、供应状态为T6、型材代号为ELGDX-15的地铁型材,标记为：车辆型材6005A-T6ELGDX-15GB/T6892-2XXXb)用6063合金制造的、供应状态为T5、型材代号为EL1755的电器用型材,标记为:型材6063-T5EL1755GB/T6892-2XXX化学成分5005A、5051A、6101B、6106、6261、6463、6463A、6081、7049A、7178合金牌号的产品化学成分应符合表2规定，其他牌号的产品化学成分应符合GB/T3190的规定。质量分数/%牌号SiFeCuMnMgCrZnTi其他杂质Al单个合计5005A0.300.450.050.150.7～1.10.100.200.050.15余量5051A0.300.450.050.251.4～2.10.300.200.100.050.15余量6101B0.30～0.60.10～0.300.050.050.35～0.60.100.030.10余量61060.30～0.60.350.250.05～0.200.40～0.80.200.100.050.10余量62610.40～0.70.400.15～0.400.20～0.350.7～1.00.100.200.100.050.15余量64630.20～0.60.150.200.050.45～0.90.050.050.15余量6463A0.20～0.60.150.250.050.30～0.90.050.050.15余量60810.7～1.10.500.100.10～0.450.6～1.00.100.200.150.050.15余量7049A0.400.501.2～1.90.502.1～3.10.05～0.257.2～8.4Ti+Zr：0.250.050.15余量71780.400.501.6～2.40.302.4～3.10.18～0.286.3～7.30.200.050.15余量表中单个数字表示元素质量百分比含量的最大值。尺寸允许偏差横截面尺寸允许偏差型材横截面的壁厚、非壁厚及角度允许偏差应符合双方签订的图样规定，图样上未标注偏差但能直接测量的尺寸或角度，其偏差应符合GB/T14846中普通级的规定。型材横截面的圆角半径、倒角半径及曲面间隙应符合GB/T14846的规定。弯曲度车辆型材的弯曲度应符合表3的规定。其他型材的弯曲度应符合GB/T14846中普通级的规定，需要高精级或超高精级应在图样或合同中注明。指标名称要求宽面弯曲度1）、长度小于4.5m的型材，其弯曲度为：每1m长度上不大于1mm，全长Lm上不大于1×Lmm。2）、长度不小于4.5m的型材，其弯曲度为：每1m长度上不大于1mm，全长Lm上不大于10mm。窄面弯曲度每2m长度上不大于1mm，全长Lm上不大于6mm，当全长Lm上大于6mm时，应由供需双方协商。波浪度型材的波浪度应符合GB/T14846中普通级的规定。扭拧度车辆型材的扭拧度在每1m长度上不大于1mm，全长L米上不大于6mm。其他型材的扭拧度应符合GB/T14846中...
