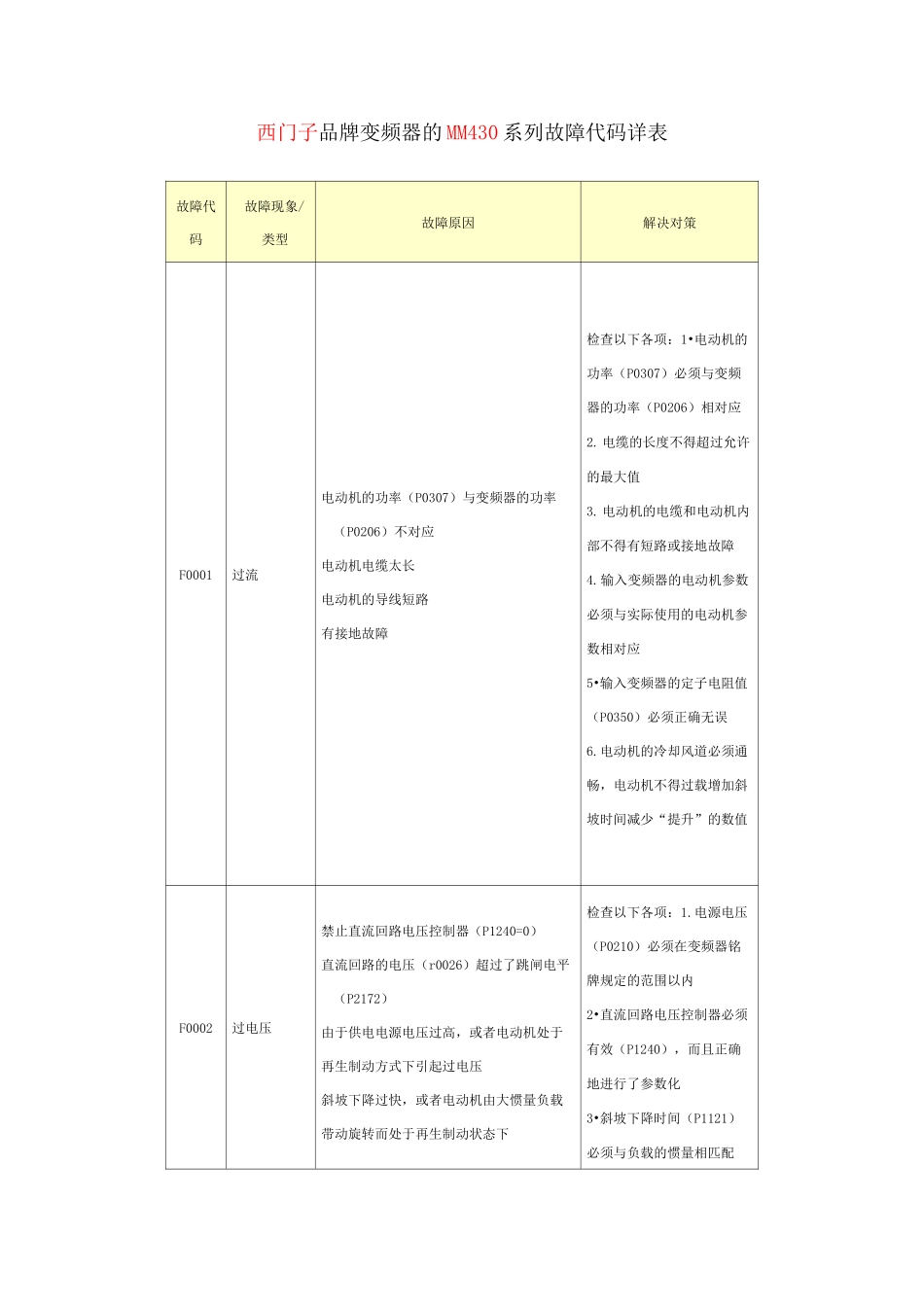

西门子品牌变频器的MM430系列故障代码详表故障代码故障现象/类型故障原因解决对策F0001过流电动机的功率（P0307）与变频器的功率（P0206）不对应电动机电缆太长电动机的导线短路有接地故障检查以下各项：1•电动机的功率（P0307）必须与变频器的功率（P0206）相对应2.电缆的长度不得超过允许的最大值3.电动机的电缆和电动机内部不得有短路或接地故障4.输入变频器的电动机参数必须与实际使用的电动机参数相对应5•输入变频器的定子电阻值（P0350）必须正确无误6.电动机的冷却风道必须通畅，电动机不得过载增加斜坡时间减少“提升”的数值F0002过电压禁止直流回路电压控制器（P1240=0）直流回路的电压（r0026）超过了跳闸电平（P2172）由于供电电源电压过高，或者电动机处于再生制动方式下引起过电压斜坡下降过快，或者电动机由大惯量负载带动旋转而处于再生制动状态下检查以下各项：1.电源电压（P0210）必须在变频器铭牌规定的范围以内2•直流回路电压控制器必须有效（P1240），而且正确地进行了参数化3•斜坡下降时间（P1121）必须与负载的惯量相匹配4.要求的制动功率必须在规定的限定值以内注意：负载的惯量越大需要的斜坡时间越长外形尺寸FX和GX的变频器应接入制动电阻F0003欠电压供电电源故障冲击负载超过了规定的限定值检查以下各项：1.电源电压（P0210）必须在变频器铭牌规定的范围以内2.检查电源是否短时掉电或有瞬时的电压降低3.使能动态缓冲（P1240=2）F0004变频器过温冷却风量不足环境温度过高检查以下各项：1•负载的情况必须与工作/停止周期相适应2.变频器运行时冷却风机必须正常运转3•调制脉冲的频率必须设定为缺省值4.环境温度可能高于变频器的允许值F0005变频器I2t过热保护变频器过载工作/停止间隙周期时间不符合要求电动机功率（P0307）超过变频器的负载能力（P0206）检查以下各项：1•负载的工作/停止间隙周期时间不得超过指定的允许值2.电动机的功率（P0307）必须与变频器的功率（P0206）相匹配F0011电动机过温电动机过载检查以下各项：1•负载的工作/间隙周期必须正确2•标称的电动机温度超限值（P0626-P0628）必须正确3.电动机温度报警电平（P0604）必须匹配如果P0601=0或1,请检查以下各项：1•检查铭牌数据是否正确（如果不进行快速调试）2.采用电动机参数自动检测（P1910=1）的方法，可以得到准确的等效电路数据3.检查电动机的重量（P0344）是否合理，必要时加以修改4.如果您使用的电动机不是西门子的标准电动机，请通过参数P0626,P0627,P0628修改过温保护的数据如果P0601=2,请检查以下各项：1.检查参数r0035中显示的温度是否合理2.检查温度传感器是否是KTY84（不支持其他的传感器）F0012变频器温度信号丢失变频器（散热器）的温度传感器断线F0015电动机温度信号丢失电动机的温度传感器开路或短路如果检测到信号已经丢失，温度监控开关便切换为监控电动机的温度模型F0020电源断相如果三相输入电源电压中的一相丢失，便出现故障，但变频器的脉冲仍然允许输出，变频器仍然可以带负载检查输入电源各相的线路F0021接地故障如果相电流的总和超过变频器额定电流的5(%)时将引起这一故障F0022功率组件故障在下列情况将引起硬件故障(P0947=22和P0949=l)：(l)直流回路过电流=IGBT短路(2)制动斩波器短路(3)有接地故障(4)I/O板没有正确地插入外形尺寸A至C(1)，(2)，(3)，(4)外形尺寸D至E(1)，(2)，(4)外形尺寸F(2),(4)由于所有这些故障只是由功率组件的一个故障信号来表示，因此，不能确定实际上是哪一个组件出现了故障外形尺寸FX和GX当r0947=22和故障值r0949=12，或13，或14(根据UCE而定)时，检测UCE故障检查I/O板它必须完全插入F0023输出故障输出的一相断线时出现这一故障F0024整流器过温通风风量不足冷却风机没有运行环境温度过高检查以下各项：1•变频器运行时冷却风机必须处于运转状态2.脉冲频率必须设定为缺省值3.环境温度可能高于变频器允许的运行温度F0030冷却风机故障风机不再工作1•在装有操作面板选件(AOP或BOP)时，故障不能被屏蔽2.需要安装新风机F0035在重试再起动后自动再起动故障试图自动再起动的次数超过P1211确定的数值F0040自动校准故障仅指MM440变频...
