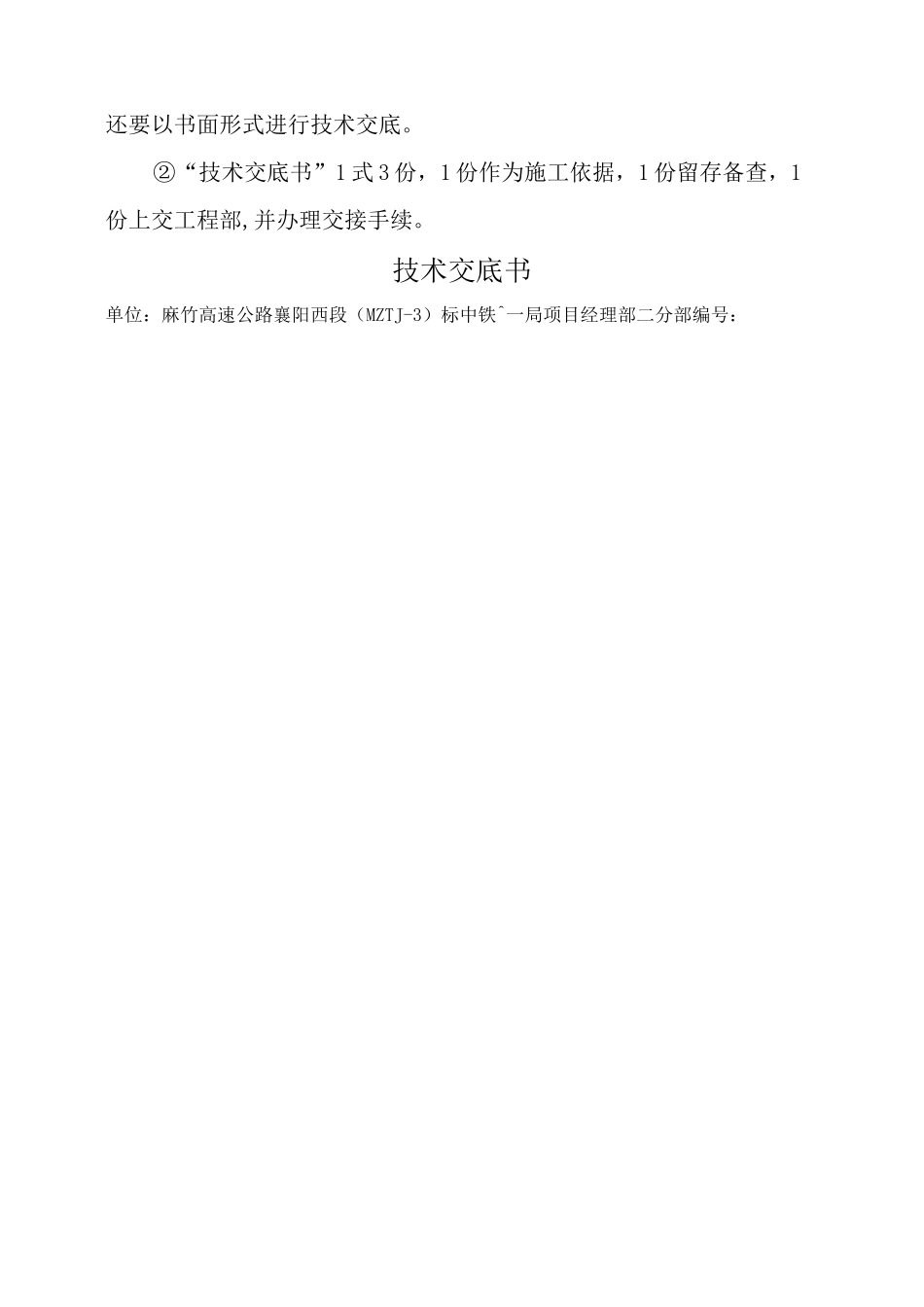

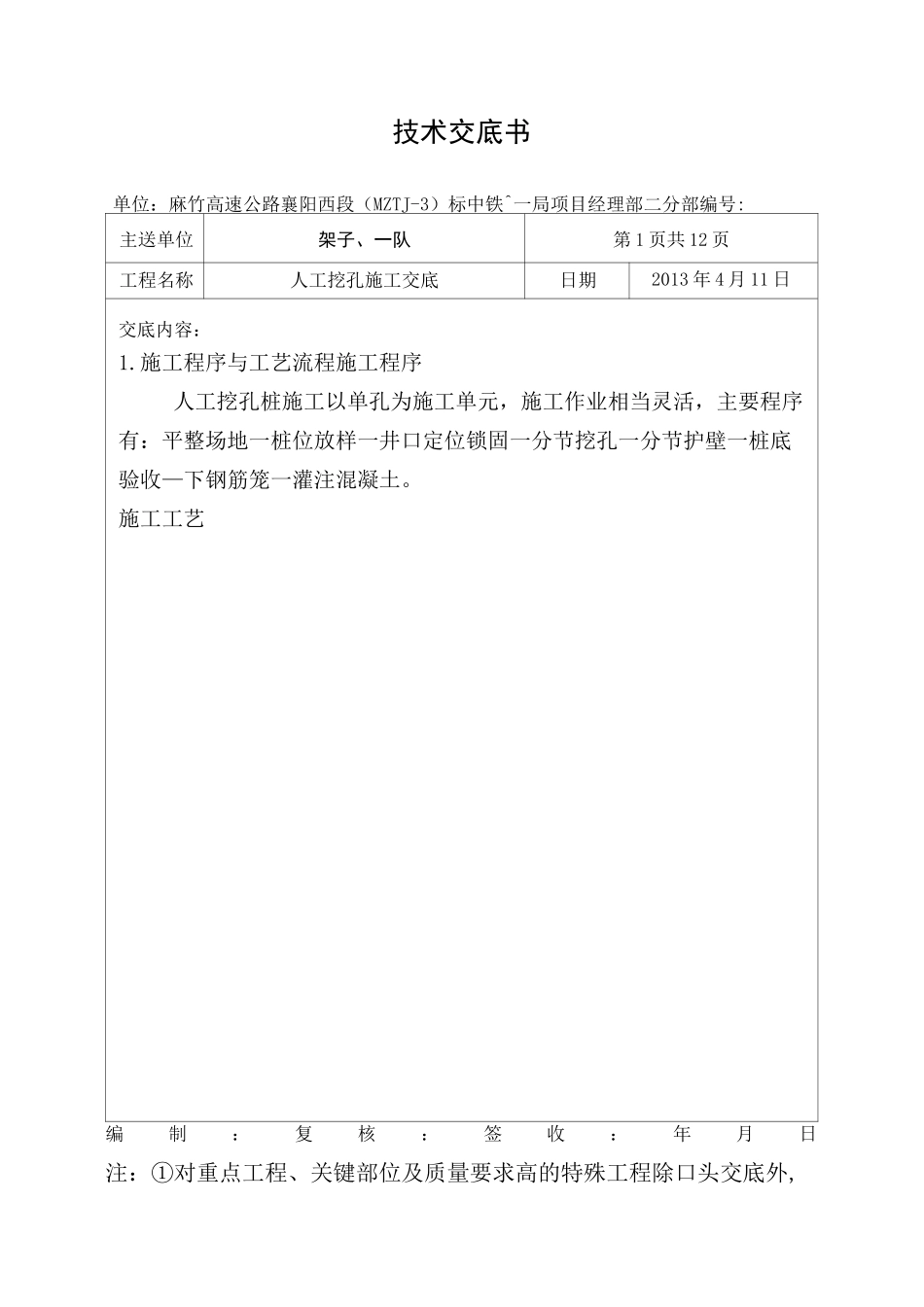

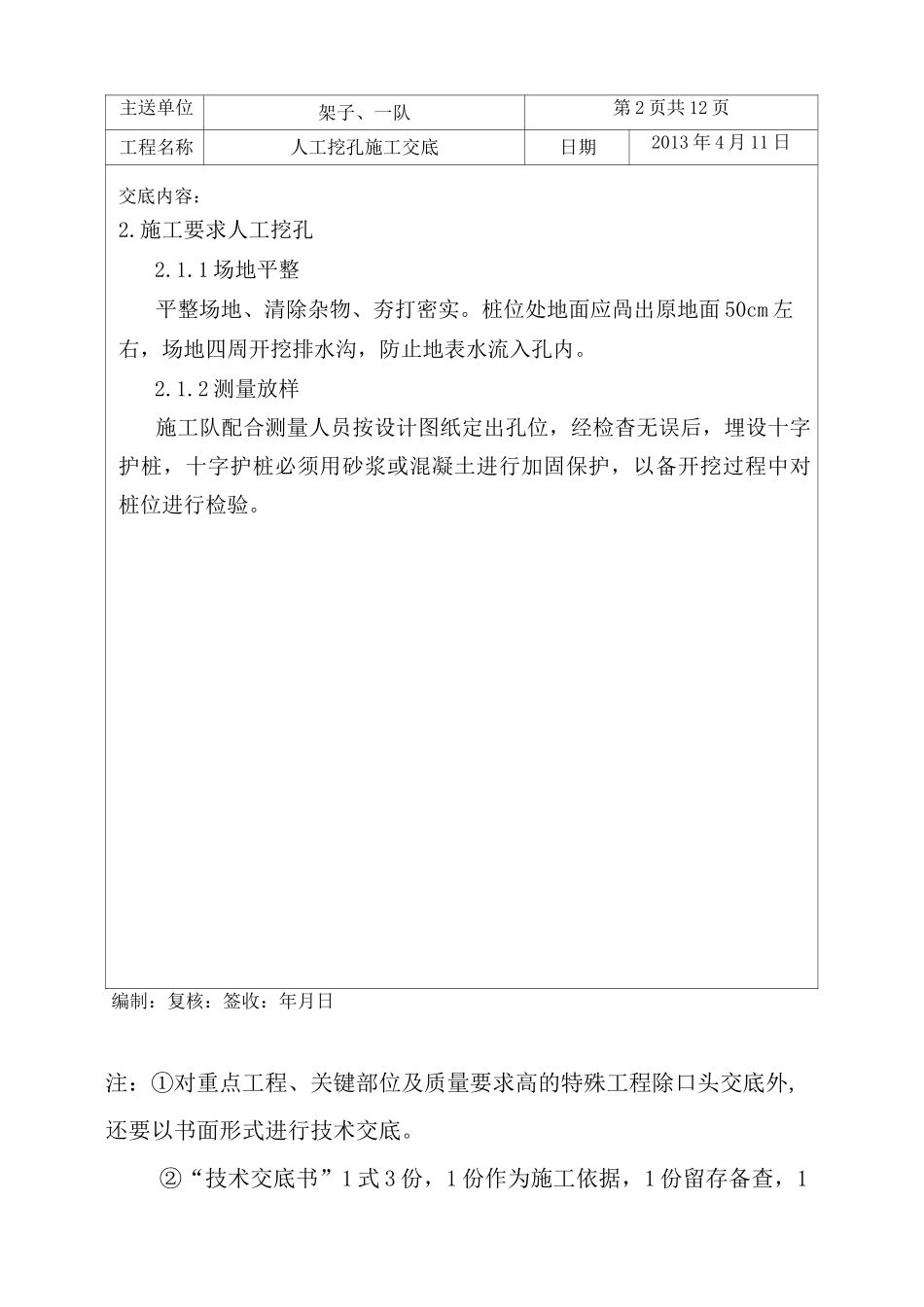

技术交底书单位：麻竹高速公路襄阳西段（MZTJ-3）标中铁^一局项目经理部二分部编号:主送单位架子、一队第1页共12页工程名称人工挖孔施工交底日期2013年4月11日交底内容：1.施工程序与工艺流程施工程序人工挖孔桩施工以单孔为施工单元，施工作业相当灵活，主要程序有：平整场地一桩位放样一井口定位锁固一分节挖孔一分节护壁一桩底验收—下钢筋笼一灌注混凝土。施工工艺编制：复核：签收：年月日注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外,还要以书面形式进行技术交底。②“技术交底书”1式3份，1份作为施工依据，1份留存备查，1份上交工程部,并办理交接手续。技术交底书单位：麻竹高速公路襄阳西段（MZTJ-3）标中铁^一局项目经理部二分部编号：主送单位架子、一队第2页共12页工程名称人工挖孔施工交底日期2013年4月11日交底内容：2.施工要求人工挖孔2.1.1场地平整平整场地、清除杂物、夯打密实。桩位处地面应咼出原地面50cm左右，场地四周开挖排水沟，防止地表水流入孔内。2.1.2测量放样施工队配合测量人员按设计图纸定出孔位，经检杳无误后，埋设十字护桩，十字护桩必须用砂浆或混凝土进行加固保护，以备开挖过程中对桩位进行检验。编制：复核：签收：年月日注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外,还要以书面形式进行技术交底。②“技术交底书”1式3份，1份作为施工依据，1份留存备查，1书局份上交工程部，并办理交接手续。技术交底单位：麻竹高速公路襄阳西段（MZTJ-3）标中铁十主送单位架子、一队第3页共12页工程名称人工挖孔施工交底日期2013年4月11日交底内容：2.1.3桩孔开挖挖孔前先进行孔口锁扣施工，孔口高于地面30cm，采用从上到下逐层用镐、锹进行开挖，遇坚硬土或大块孤石采用锤、钎破碎，挖土顺序为先挖中间后挖周边，按设计桩径加20cm控制截面大小。孔内挖出的土采用提升设备垂直运输到地面，堆积到指定地点，防止污染环境。注意挖孔过程中，不要将孔壁修成光面，要使孔壁稍有凹凸不平，以增加桩的摩擦力。2.1.4护壁施工人工挖孔必须施作护壁，护壁可采用混凝土护壁，径向厚度为15〜20cm，第一节混凝土护壁（原地面以下1m）径向厚度为25〜30cm，宜高出地面20〜30cm，使其成为井口围圈，以阻挡井上土石及其它物体滚入井下伤人，并且便于挡水和定位。护壁施工在地质条件不好的情况下应采用钢筋混凝土护壁。该方法适用于各类土层，每挖掘〜1.0m深时，即立模灌注混凝土护壁。两节护壁之间留10〜15cm的空隙，以便混凝土的灌注施工。为加速混凝土的凝结，可掺入速凝剂。模板不需光滑平整，以利于与桩体混凝土的联结。为了进一步提高柱身砼与护壁的粘结，也为了砼入模方便，护壁方式可采用喇叭错台状护壁。护壁砼的施工，可采用钢模板。钢模板面板的厚度不得小于4mm，浇注混凝土时拆上节，支下节，自上而下周转使用。模板间用U形卡连接，上下设两道6〜8号槽钢圈顶紧；钢圈由两半圆圈组成，用螺栓连接，不另设支撑，以便浇注混凝土和下节挖土操作。编制：复核：签收：注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外,还要以书面形式进行技术交底。②“技术交底书”1式3份，1份作为施工依据，1份留存备查，1份上交工程部,并办理交接手续。技术交底书单位：麻竹高速公路襄阳西段（MZTJ-3）标中铁^一局项目经理部二分部编号：主送单架子一、二第4页共12页工程名人工挖孔施工交2013年4月11交底内容:人工挖孔允许偏差和检验方法序号项目允许偏差检验方法1孔位中心50mm经纬仪、2倾斜度%吊线测量钢筋的制作与安装2.2.1桩基钢筋笼制作成整体，一次吊装就位，但在笼长较长一次性吊装就位困难时，应分节制作，现场吊装拼接。2.2.2制作时，按设计尺寸做好加强箍筋，标出主筋的位置。把主筋摆放在平整的工作平台上，并标出加强筋的位置。焊接时，使加强筋上任一主筋的标记对准主筋中部的加强筋标记，扶正加强筋，并用木制直角板校正加强筋与主筋的垂直度，然后点焊。在一根主筋上焊好全部加强筋后,转动骨架，将其余主筋逐根照上法焊好，然后吊起骨架搁于支架上，套入盘筋，按设计位置布置好螺旋筋并绑扎于主筋上，点焊牢固。2...
