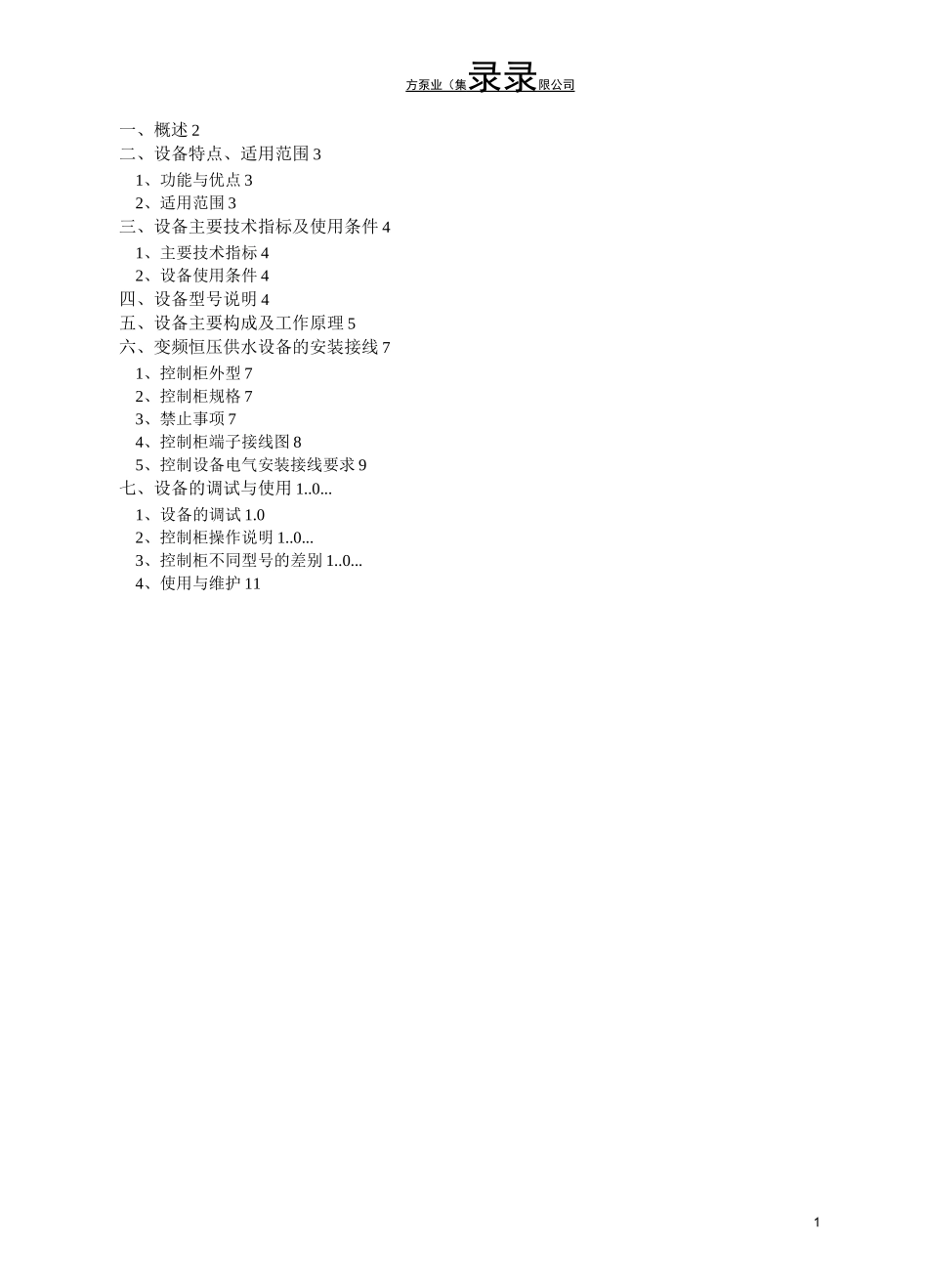

自动变频控制设备伸用说明书上海东方泵业（集团）有限公司1方泵业（集录录限公司一、概述2二、设备特点、适用范围31、功能与优点32、适用范围3三、设备主要技术指标及使用条件41、主要技术指标42、设备使用条件4四、设备型号说明4五、设备主要构成及工作原理5六、变频恒压供水设备的安装接线71、控制柜外型72、控制柜规格73、禁止事项74、控制柜端子接线图85、控制设备电气安装接线要求9七、设备的调试与使用1..0...1、设备的调试1.02、控制柜操作说明1..0...3、控制柜不同型号的差别1..0...4、使用与维护11上海东方泵业（集团）有限公司23、概述DFK系列变频恒压供水自动控制设备系运用当今最先进的交流变频调速和微电脑控制技术，将变频调速器与电机水泵组合而成的新一代机电一体化高科技节能供水设备。一般给水管网中的水压（自来水厂的一次供水压力）已很难满足用户的用水需求，除建筑低层可由市政管网直接供水外，其余高层用户均须“增”压供水。无论是水塔、高位水箱，还是气压罐，都必须由水泵以高出用户实际所需水压的压力进行“提升”，从而造成能源的浪费。水箱式供水的用户管网水压较稳定，具有一定的贮水能力。但水箱（或水塔）的存在，增加了建筑物结构的承重和建筑造价，同时造成了水质的二次污染，且最高层不利水点水压不能满足用户需要。气压式供水其实是把高位水箱移到了地面。它虽可减少污染，并一定程度上消除“水锤”现象和管网中的噪音，但气压罐的有效容积有限，水泵电机启停十分频繁，管网压力波动较大；气压罐为钢制压力容器，还需使用胶囊隔膜或补气装置，运营费用高，潜在费用较高。变频调速恒压供水设备以管网水压（或用户用水流量）为设定参数，通过微机控制变频器的输出频率从而自动调节水泵电机的转速，实现管网水压的闭环调节（PID）,使供水系统自动恒稳于设定的压力值：即用水量增加时，频率提高，水泵转速加快，水泵供水量相应增大；用水量减少时，频率降低，水泵转速减慢，水泵供水量亦相应减小。这样就保证了整个管网满足了用户对水压（与用户设定的压力一致）和水量（随用水量变化而变化）的要求，同时达到了提高供水品质和高效节能的目的“用多少水，供多少水”；采用该设备不需建造高位水箱、水塔，无水质的二次污染，是一种理想的现代化建筑供水设备。新型的变频恒压供水与传统的水箱式和气压罐式供水方式相比，不论是设备的投资额，运行的经济性，还是系统的稳定性、可靠性、节能效果、自动化程度等方面都具有无法比拟的优势。这些优越性引起了几乎所有供水设备厂家的高度重视，争相开发、生产这一新技术产品。最近几年，随着交流变频调速技术的成熟、普及和应用，变频恒压供水系统以其技术先进，得到了飞快的发展。目前该产品正向着高可靠性、全数字化、多品种系列化的方向发展。追求高度智能化、系列标准化是未来供水设备适应城镇建设成片开发、网络供水调试和整体规划要求的必然趋势。上海东方泵业（集团）有限公司45•城乡居民小区的生活、消防供水；•高层建筑生活、消防分区或集中供水；•工矿企业、机关、学校的生产、生活及消防供水；•宾馆冷热水供应、采暖稳压;•空调循环冷却水恒温恒压，工业锅炉恒温恒压供水;•农业、园林自动喷灌；•音乐喷泉的自动控制等。三、设备主要技术指标及使用条件1、主要技术指标供水流量范围:0〜5000m3/h；供水扬程范围：0〜300m供水压力范围:0〜3MPa；压力调节精度：W±0.01MPa；控制电机功率:0.37〜315kW。2、设备使用条件•电源电压波动：＜±10%•周围环境温度：-10°C40°C•空气相对湿度：20%—90%•绝对海拨高度：＜1000m上海东方泵业（集团）有限公司6•无导电尘埃及能腐蚀金属和破坏绝缘的气体的场所•无爆炸危险的场所•无剧烈震动和倾斜度＜5度的场所•有防雨防震设备和无水蒸汽的场所四、设备型号说明上海东方泵业（集团）有限公司7上海东方泵业（集团）有限公司89六、变频恒压供水设备的安装接线1、控制柜外型2、控制柜规格通常用户如果没有特殊要求，将按我公司标准规格进行生产。有特殊要求时请注明柜壳尺寸、颜色、IP等级等相关要求。注：※为了便于设备散热、维护、检修的方便，...
