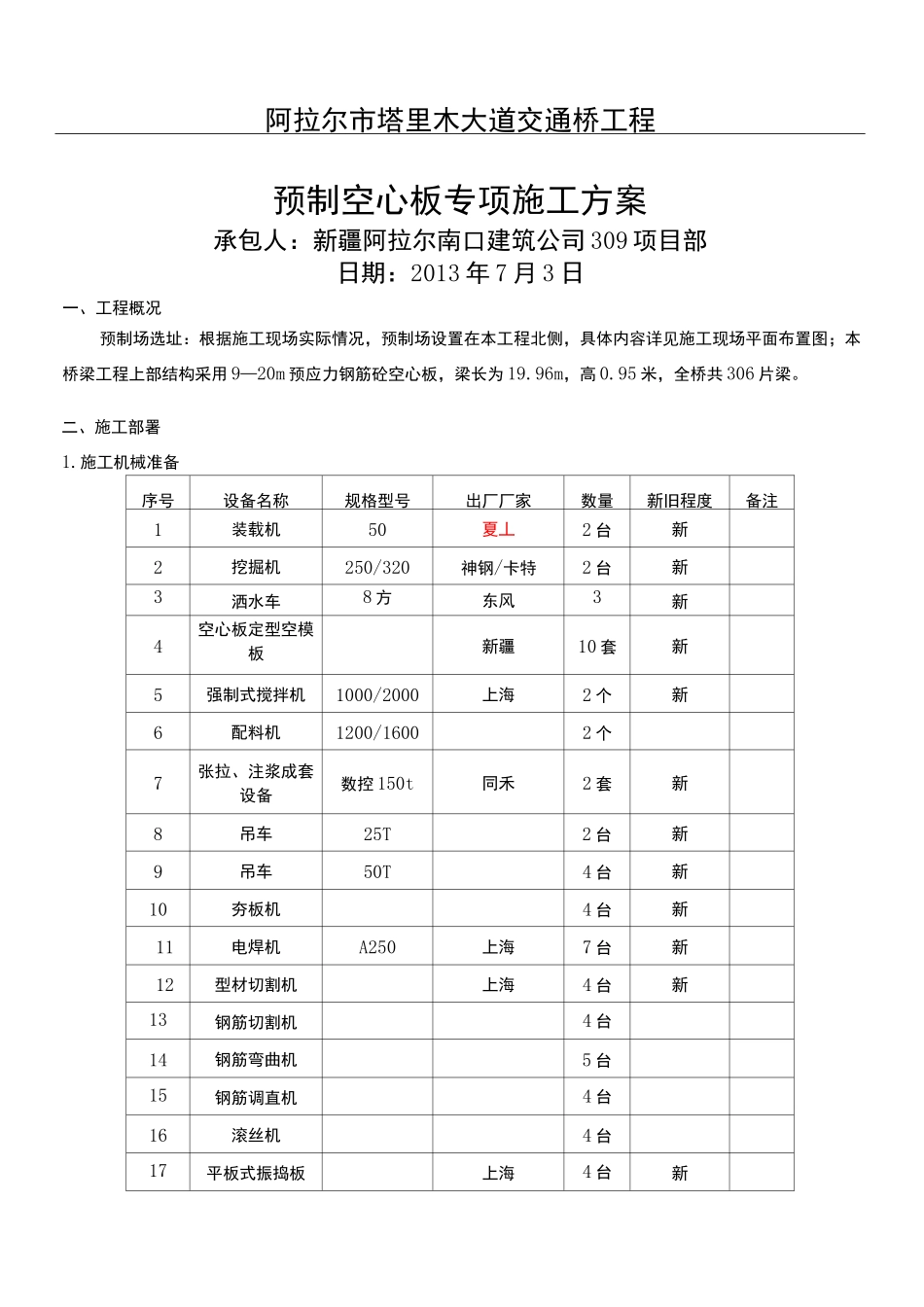

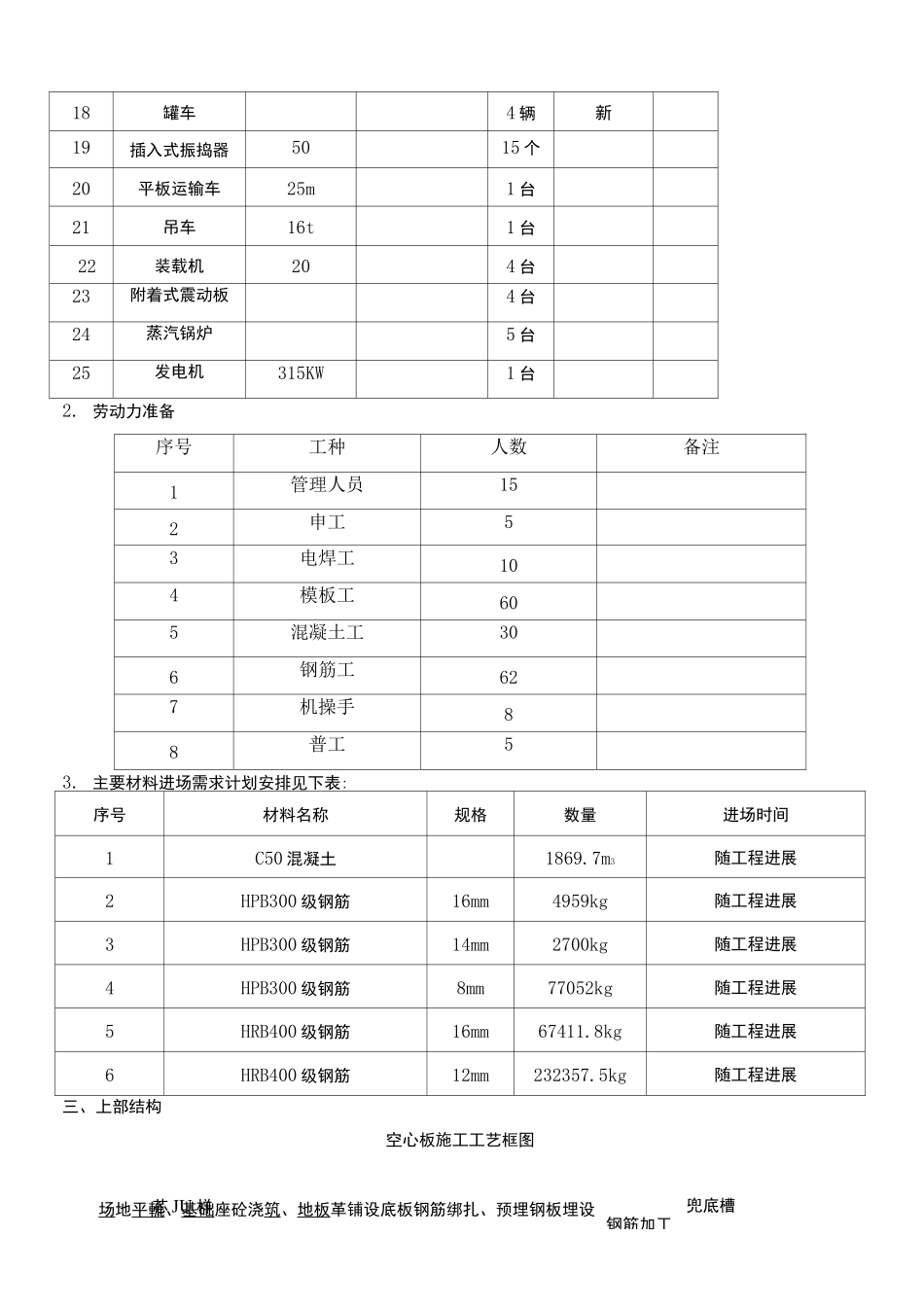

阿拉尔市塔里木大道交通桥工程预制空心板专项施工方案承包人：新疆阿拉尔南口建筑公司309项目部日期：2013年7月3日一、工程概况预制场选址：根据施工现场实际情况，预制场设置在本工程北侧，具体内容详见施工现场平面布置图；本桥梁工程上部结构采用9—20m预应力钢筋砼空心板，梁长为19.96m，高0.95米，全桥共306片梁。二、施工部署1.施工机械准备序号设备名称规格型号出厂厂家数量新旧程度备注1装载机50夏丄2台新2挖掘机250/320神钢/卡特2台新3洒水车8方东风3新4空心板定型空模板新疆10套新5强制式搅拌机1000/2000上海2个新6配料机1200/16002个7张拉、注浆成套设备数控150t同禾2套新8吊车25T2台新9吊车50T4台新10夯板机4台新11电焊机A250上海7台新12型材切割机上海4台新13钢筋切割机4台14钢筋弯曲机5台15钢筋调直机4台16滚丝机4台17平板式振捣板上海4台新芯JU样兜底槽钢筋加工18罐车4辆新19插入式振捣器5015个20平板运输车25m1台21吊车16t1台22装载机204台23附着式震动板4台24蒸汽锅炉5台25发电机315KW1台2.劳动力准备序号工种人数备注1管理人员152申工53电焊工104模板工605混凝土工306钢筋工627机操手88普工53.主要材料进场需求计划安排见下表:序号材料名称规格数量进场时间1C50混凝土1869.7m3随工程进展2HPB300级钢筋16mm4959kg随工程进展3HPB300级钢筋14mm2700kg随工程进展4HPB300级钢筋8mm77052kg随工程进展5HRB400级钢筋16mm67411.8kg随工程进展6HRB400级钢筋12mm232357.5kg随工程进展三、上部结构空心板施工工艺框图场地平轆、基础座砼浇筑、地板革铺设底板钢筋绑扎、预埋钢板埋设模板保养、安放腹板、顶板钢筋绑扎波纹管检查垫格安装L侧混凝土浇筑衣►搭设暖蒸汽养拆模蒸汽养搭设暖棚—士做混疑土试压块1_凿毛制作压浆试块隹1—■钢孔束压浆张装—►割束混疑土强度报告rtJtrT丿压割束1口>1、施工准备*减震橡胶块安装*吊装编号存放1）、预制梁场地、钢筋加工棚场地、砂石料场地进行40cm天然砂砾回填、平整、洒水、碾压场地平整以及场地C10砼硬化。2）、对处理好的硬化地基，用C30砼浇筑台座20m*1.24m*0.3m作为空心板底模，部分地方加筋埋设。台座两端1.5m范围内设置一层炉8钢筋网片，双向间距为15cm。台座模板安装固定用对拉螺杆来完成，预埋炉25mmUPVC套管，间距为50cm。台座空心板吊点处设置10cm宽，8cm深的兜底槽，为保证兜底吊装，需每次吊装完重新对台座兜底槽进行抹砂浆（M15）。3）、由于场地面积有限，我部共计浇筑73个台座，台座砼浇筑完成，对预制梁场台座四周设置20m*0.3m*0.1mr=0.05m的C30混凝土排水沟，防止积水影响台座基础产生不均匀的沉降。4）、拌合站的建设由于空心板砼为高标号混凝土、水化热较大不利于长途运输，我部采用自拌混凝土，在梁场架设一台1200型、一台1000型拌合站，1000型拌合站作为备用。5）、在工程开始前，确保空心板施工人员、机械、材料的正常进场及完成进场人员的安全教育。空心板侧模、端模以及芯模采用定型钢模，空心板台座清理后，铺设地板革后即可进行钢筋成型和安装。2、钢筋加工及模板安装1）、钢筋加工在钢筋加工场完成，其水平运输采用25m平板车完成。钢筋绑扎及支模在预制场完成。钢筋连接：以丝接为主；绑扎或焊接，其接头总数均不能在同一断面上大于50%，其绑扎搭接、焊接搭接长度必须符合设计规范要求，严格按照图纸施工。2）、在空心板预制场台座上先进行空心板底板及腹板钢筋绑扎，并按设计坐标布设波纹管及定位筋。绑扎时必须按设计图纸及施工规范进行，保持钢筋间距、尺寸准确。钢筋保护层采用砼垫块形成且保护层厚度满足设计要求。上述每道工序须经监理工程师验收合格后，方可进行下一道工序。3）、模板垂直运输采用16T吊车，水平运输采用50装载机，模板安装由机械、人工配合来完成。底板及腹板钢筋绑扎好后方可进行芯模安装，安装顺序从梁的一端依次组装至另一端。为确保芯模的位置及底板厚度，必须设置@700mm（p16马蹬筋，每根长1.2m。4）、芯模安装后，即可进行顶板钢筋绑扎；5）、顶板钢筋绑扎完后方可进行侧模、端模安装。先在端模上安装锚垫板，锚垫板应与两端封头模板同时定位固定，锚垫板平面必须与管道中心...
