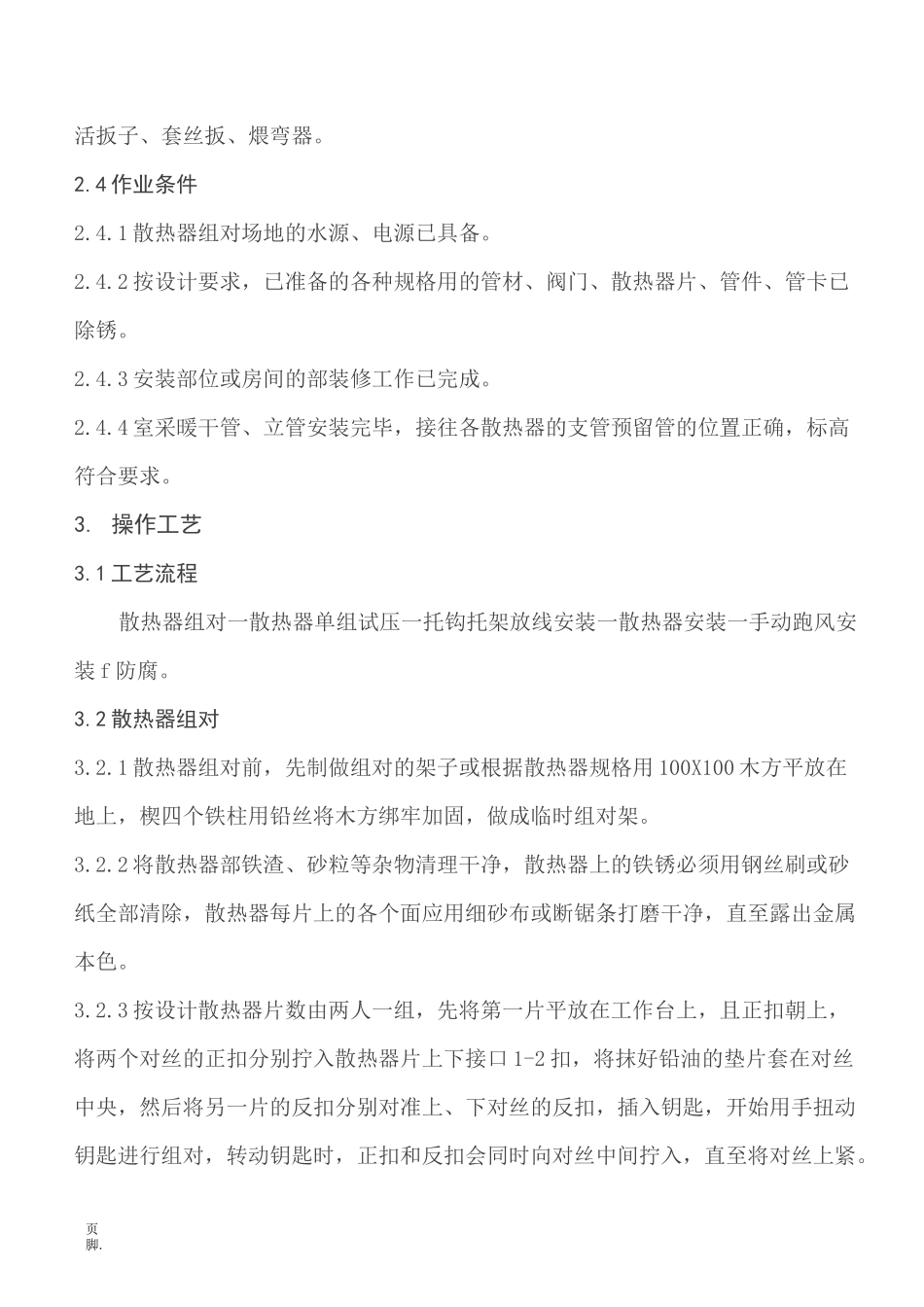

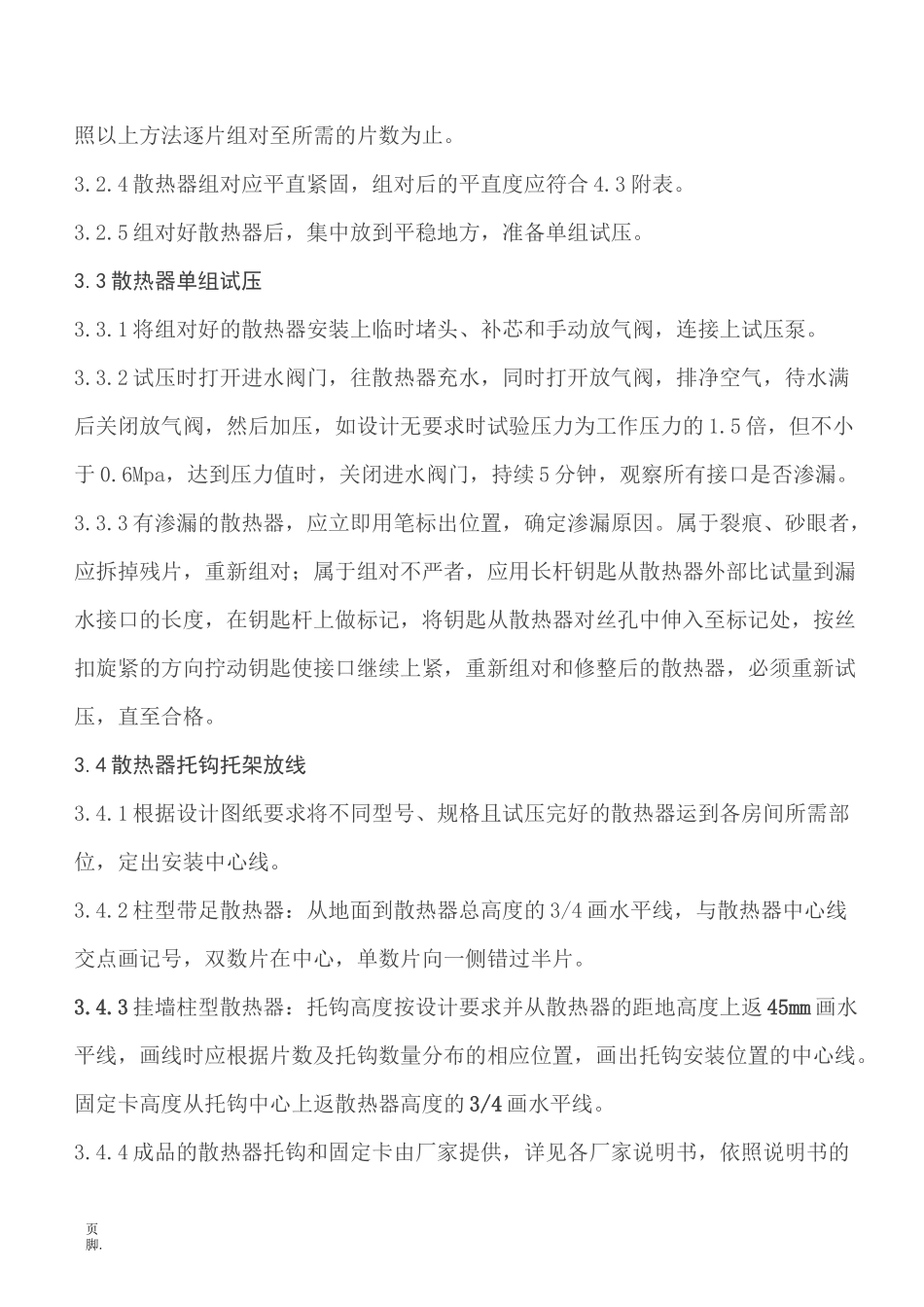

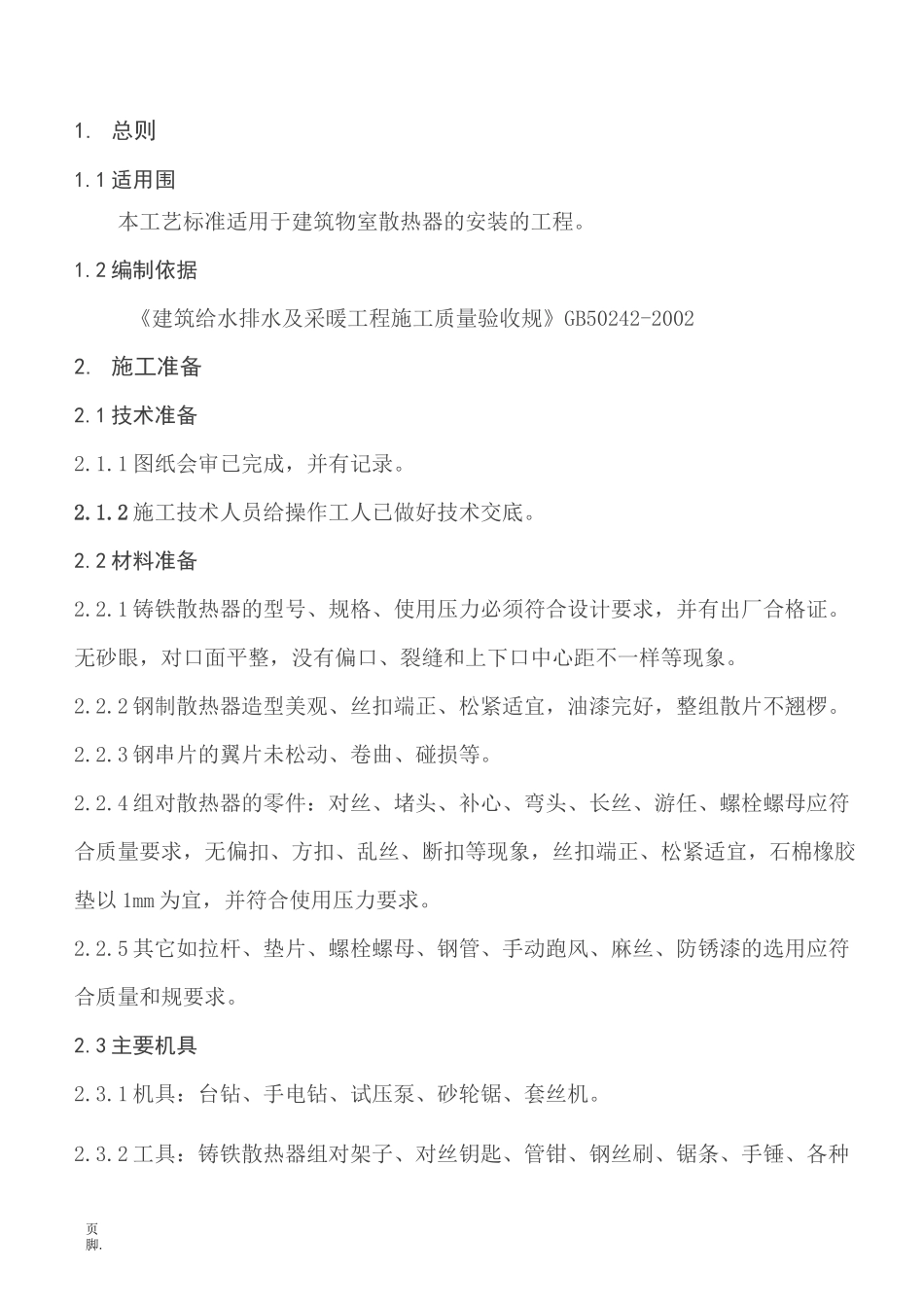

页脚.1.总则1.1适用围本工艺标准适用于建筑物室散热器的安装的工程。1.2编制依据《建筑给水排水及采暖工程施工质量验收规》GB50242-20022.施工准备2.1技术准备2.1.1图纸会审已完成，并有记录。2.1.2施工技术人员给操作工人已做好技术交底。2.2材料准备2.2.1铸铁散热器的型号、规格、使用压力必须符合设计要求，并有出厂合格证。无砂眼，对口面平整，没有偏口、裂缝和上下口中心距不一样等现象。2.2.2钢制散热器造型美观、丝扣端正、松紧适宜，油漆完好，整组散片不翘椤。2.2.3钢串片的翼片未松动、卷曲、碰损等。2.2.4组对散热器的零件：对丝、堵头、补心、弯头、长丝、游任、螺栓螺母应符合质量要求，无偏扣、方扣、乱丝、断扣等现象，丝扣端正、松紧适宜，石棉橡胶垫以1mm为宜，并符合使用压力要求。2.2.5其它如拉杆、垫片、螺栓螺母、钢管、手动跑风、麻丝、防锈漆的选用应符合质量和规要求。2.3主要机具2.3.1机具：台钻、手电钻、试压泵、砂轮锯、套丝机。2.3.2工具：铸铁散热器组对架子、对丝钥匙、管钳、钢丝刷、锯条、手锤、各种页脚.活扳子、套丝扳、煨弯器。2.4作业条件2.4.1散热器组对场地的水源、电源已具备。2.4.2按设计要求，已准备的各种规格用的管材、阀门、散热器片、管件、管卡已除锈。2.4.3安装部位或房间的部装修工作已完成。2.4.4室采暖干管、立管安装完毕，接往各散热器的支管预留管的位置正确，标高符合要求。3.操作工艺3.1工艺流程散热器组对一散热器单组试压一托钩托架放线安装一散热器安装一手动跑风安装f防腐。3.2散热器组对3.2.1散热器组对前，先制做组对的架子或根据散热器规格用100X100木方平放在地上，楔四个铁柱用铅丝将木方绑牢加固，做成临时组对架。3.2.2将散热器部铁渣、砂粒等杂物清理干净，散热器上的铁锈必须用钢丝刷或砂纸全部清除，散热器每片上的各个面应用细砂布或断锯条打磨干净，直至露出金属本色。3.2.3按设计散热器片数由两人一组，先将第一片平放在工作台上，且正扣朝上，将两个对丝的正扣分别拧入散热器片上下接口1-2扣，将抹好铅油的垫片套在对丝中央，然后将另一片的反扣分别对准上、下对丝的反扣，插入钥匙，开始用手扭动钥匙进行组对，转动钥匙时，正扣和反扣会同时向对丝中间拧入，直至将对丝上紧。页脚.照以上方法逐片组对至所需的片数为止。3.2.4散热器组对应平直紧固，组对后的平直度应符合4.3附表。3.2.5组对好散热器后，集中放到平稳地方，准备单组试压。3.3散热器单组试压3.3.1将组对好的散热器安装上临时堵头、补芯和手动放气阀，连接上试压泵。3.3.2试压时打开进水阀门，往散热器充水，同时打开放气阀，排净空气，待水满后关闭放气阀，然后加压，如设计无要求时试验压力为工作压力的1.5倍，但不小于0.6Mpa，达到压力值时，关闭进水阀门，持续5分钟，观察所有接口是否渗漏。3.3.3有渗漏的散热器，应立即用笔标出位置，确定渗漏原因。属于裂痕、砂眼者，应拆掉残片，重新组对；属于组对不严者，应用长杆钥匙从散热器外部比试量到漏水接口的长度，在钥匙杆上做标记，将钥匙从散热器对丝孔中伸入至标记处，按丝扣旋紧的方向拧动钥匙使接口继续上紧，重新组对和修整后的散热器，必须重新试压，直至合格。3.4散热器托钩托架放线3.4.1根据设计图纸要求将不同型号、规格且试压完好的散热器运到各房间所需部位，定出安装中心线。3.4.2柱型带足散热器：从地面到散热器总高度的3/4画水平线，与散热器中心线交点画记号，双数片在中心，单数片向一侧错过半片。3.4.3挂墙柱型散热器：托钩高度按设计要求并从散热器的距地高度上返45mm画水平线，画线时应根据片数及托钩数量分布的相应位置，画出托钩安装位置的中心线。固定卡高度从托钩中心上返散热器高度的3/4画水平线。3.4.4成品的散热器托钩和固定卡由厂家提供，详见各厂家说明书，依照说明书的页脚.安装说明安装。3.4.5安装托钩方法：托钩位置标定后，用冲击钻或錾子打洞，固定卡孔洞的深度不少于80mm，托钩孔洞的深度不少于120mm,现浇砼墙的深度为100mm。打好后清除洞的砖渣，用水湿润洞壁后，先用150号细石混凝土填塞满孔洞，再将托钩尾端垂直墙面插入洞捣实、抹平，待混凝土...
