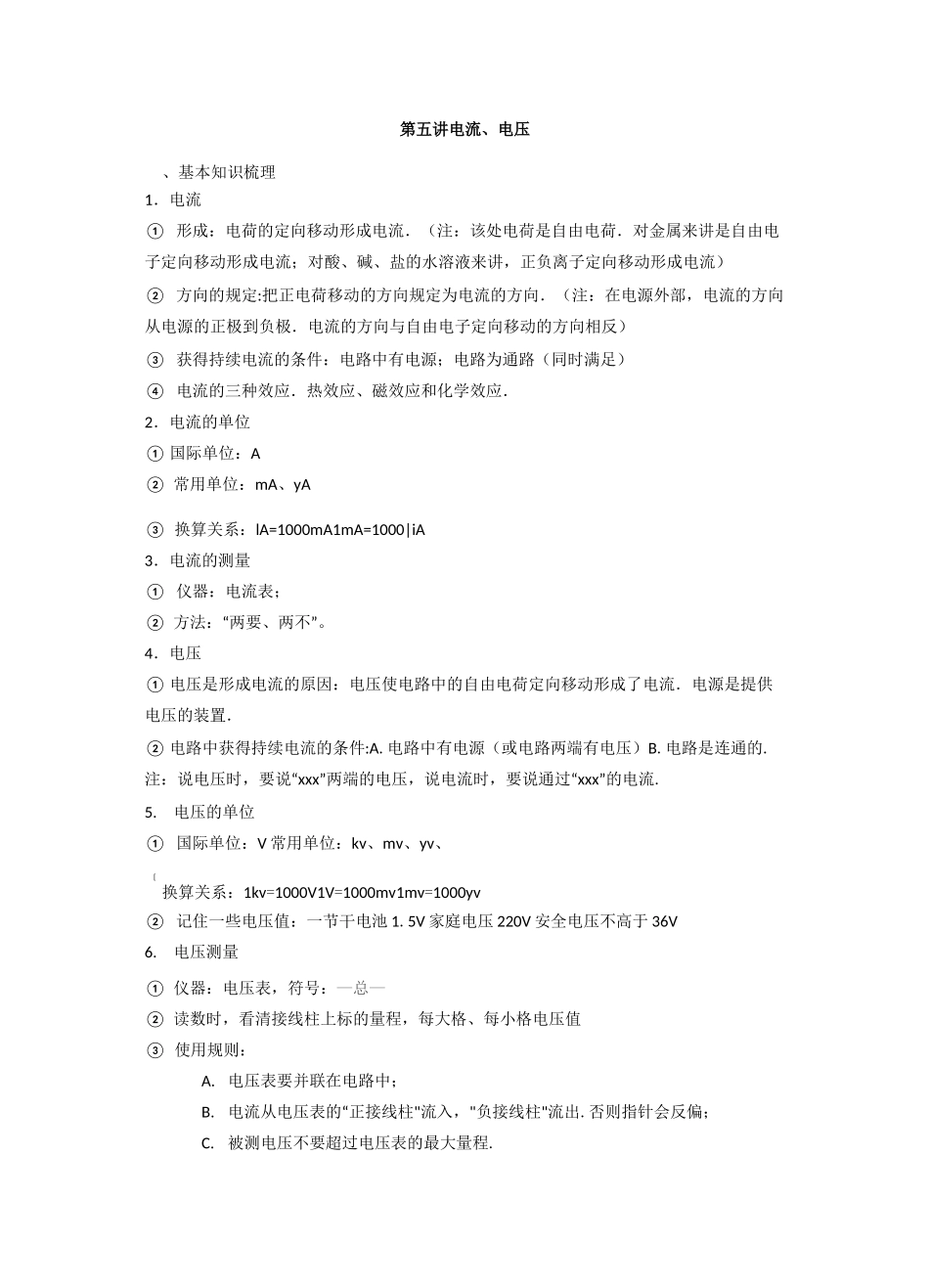

第五讲-电压电流(电流表、电压表测量对象的识别)_第1页
1/8
第五讲-电压电流(电流表、电压表测量对象的识别)_第2页
2/8

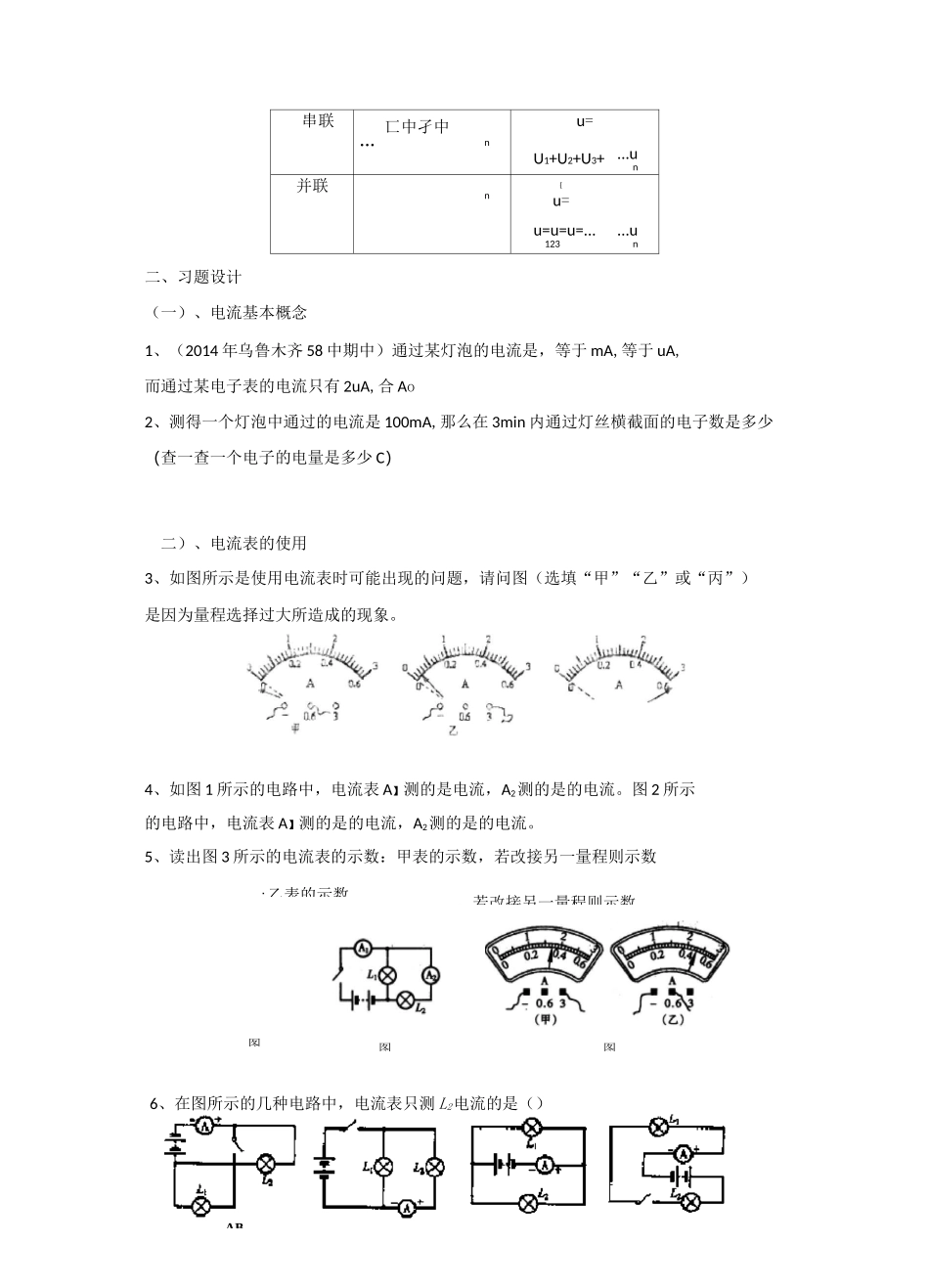

第五讲-电压电流(电流表、电压表测量对象的识别)_第3页
3/8
第五讲电流、电压、基本知识梳理1.电流①形成:电荷的定向移动形成电流.(注:该处电荷是自由电荷.对金属来讲是自由电子定向移动形成电流;对酸、碱、盐的水溶液来讲,正负离子定向移动形成电流)②方向的规定:把正电荷移动的方向规定为电流的方向.(注:在电源外部,电流的方向从电源的正极到负极.电流的方向与自由电子定向移动的方向相反)③获得持续电流的条件:电路中有电源;电路为通路(同时满足)④电流的三种效应.热效应、磁效应和化学效应.2.电流的单位①国际单位:A②常用单位:mA、yA③换算关系:lA=1000mA1mA=1000|iA3.电流的测量①仪器:电流表;②方法:“两要、两不”。4.电压①电压是形成电流的原因:电压使电路中的自由电荷定向移动形成了电流.电源是提供电压的装置.②电路中获得持续电流的条件:A.电路中有电源(或电路两端有电压)B.电路是连通的.注:说电压时,要说“xxx”两端的电压,说电流时,要说通过“xxx”的电流.5.电压的单位①国际单位:V常用单位:kv、mv、yv、[换算关系:1kv=1000V1V=1000mv1mv=1000yv②记住一些电压值:一节干电池1.5V家庭电压220V安全电压不高于36V6.电压测量①仪器:电压表,符号:—总—②读数时,看清接线柱上标的量程,每大格、每小格电压值③使用规则:A.电压表要并联在电路中;B.电流从电压表的“正接线柱"流入,"负接线柱"流出.否则指针会反偏;C.被测电压不要超过电压表的最大量程.电流电压连[串并直接连接电不不同0-0.6A;0-3A0-3V;0-15V每大0.2A;1A1V;每小0.02A;0.1A0.IV;0.5V内[很小,几乎为零相当于短很大相同电压表与电压表的比较:调零;读数时看清量程和每大(小)格;正接线柱流入,负接线柱流出;不能超过最大测量值.7、电流表与电压表的特殊作用(检测电路故障)电流表和电压表除了测电流和电压以外,还可以检测电路故障:(1)、电流表示数正常而电压表无示数:“电流表示数正常”表明主电路为通路,“电压表无示数"表明无电流通过电压表,则故障原因可能是:①电压表损坏;②电压表接触不良;③与电压表并联的用电器短路.(2)、电压表有示数而电流表无示数:“电压表有示数”表明电路中有电流通过,“电流表无示数”说明没有或几乎没有电流流过电流表,则故障原因可能是:①电流表短路;②和电压表并联的用电器开路,此时电流表所在电路中串联了大电阻(电压表内阻)使电流太小,电流表无明显示数。(3)、电流表电压表均无示数:“两表均无示数”表明无电流通过两表,除了两表同时短路外,最大的可能是主电路断路导致无电流.如果将电压表串联在电路中,电流表示数为0A,电压表的示数为电源电压;电路中某个地方断路,将电压表并联在电路中任意两点间,如果电压表有示数说明所接两点间是断路,如果电压表没示数则说明所接两点间是通路。8、电路中未知元件的选择根据电流表应该与被测电路中的原件串联,电压表因该和被测电路中的原件并联的特点,可以判断电路中未知电表.在选择元件是要注意:①电压表不能在干路上;②电流表不能与其他元件并联;③在不能直接推论结论时,应该采用“尝试法"进行分析。9、串联电路和并联电路的电流电压规律丨电流丨电压丨符;乙表的示数.,若改接另一量程则示数图串联匸中孑中…nu=U1+U2+U3+…...un并联n{u=u=u=u=...123...un二、习题设计(一)、电流基本概念1、(2014年乌鲁木齐58中期中)通过某灯泡的电流是,等于mA,等于uA,而通过某电子表的电流只有2uA,合Ao2、测得一个灯泡中通过的电流是100mA,那么在3min内通过灯丝横截面的电子数是多少(查一查一个电子的电量是多少C)二)、电流表的使用3、如图所示是使用电流表时可能出现的问题,请问图(选填“甲”“乙”或“丙”)是因为量程选择过大所造成的现象。4、如图1所示的电路中,电流表A】测的是电流,A2测的是的电流。图2所示的电路中,电流表A】测的是的电流,A2测的是的电流。5、读出图3所示的电流表的示数:甲表的示数,若改接另一量程则示数图图6、在图所示的几种电路中,电流表只测L2电流的是()AB丁丁的实验及记!冬冬的实验及记录Ix/K/2/AZ/A0.20.30.5电流第1次第2次第3次第4次/./A0.180.220.240.28...
