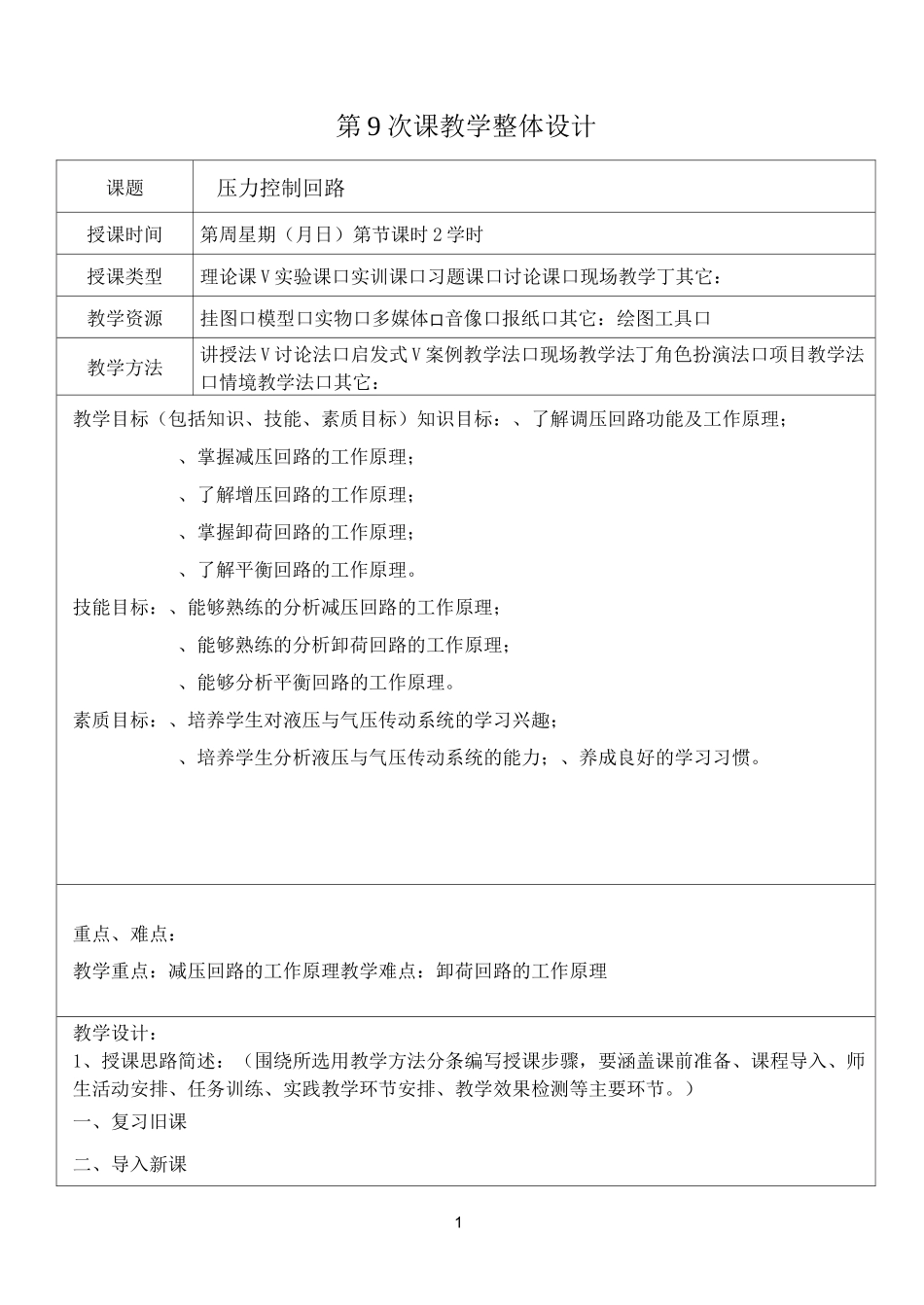

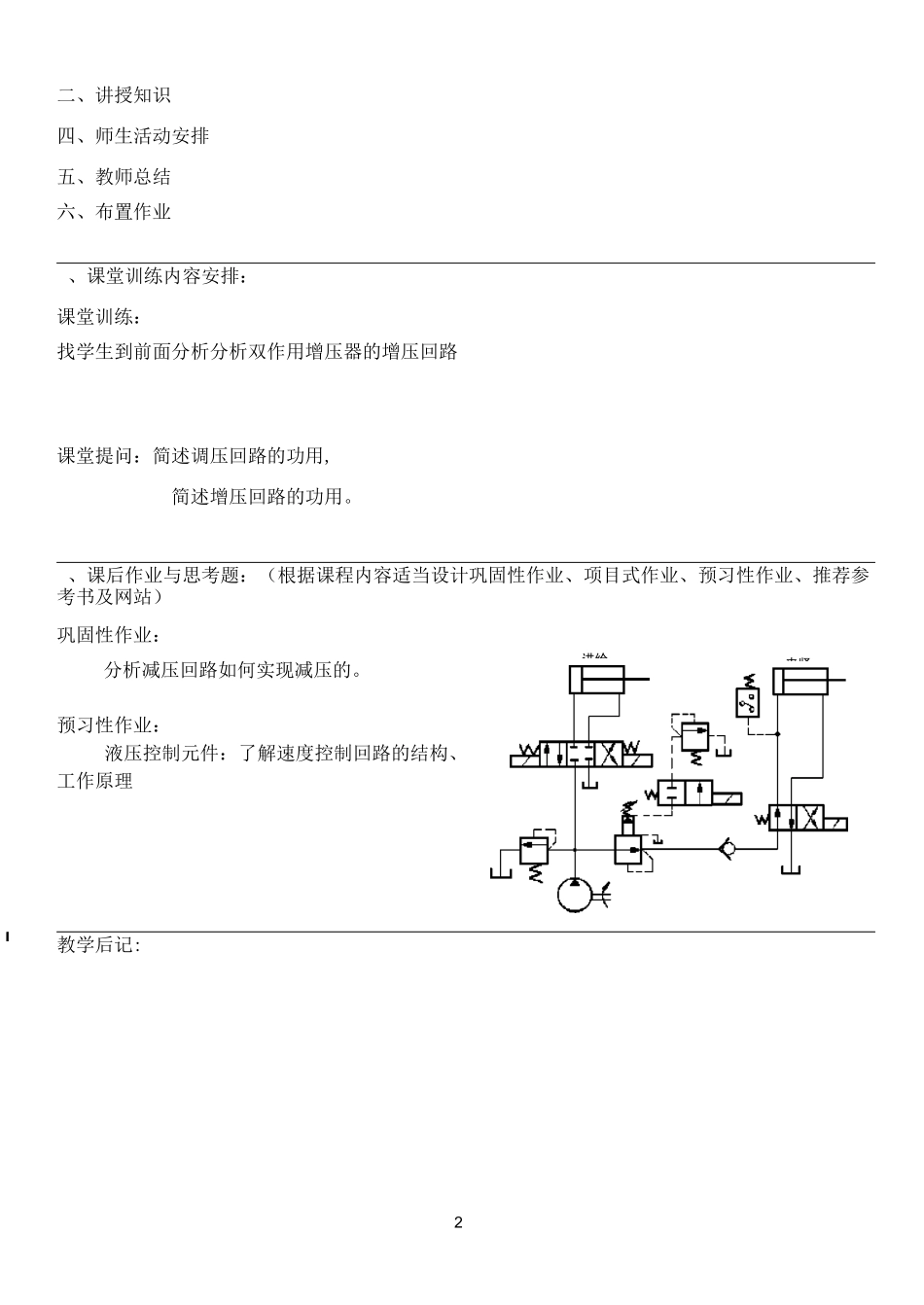

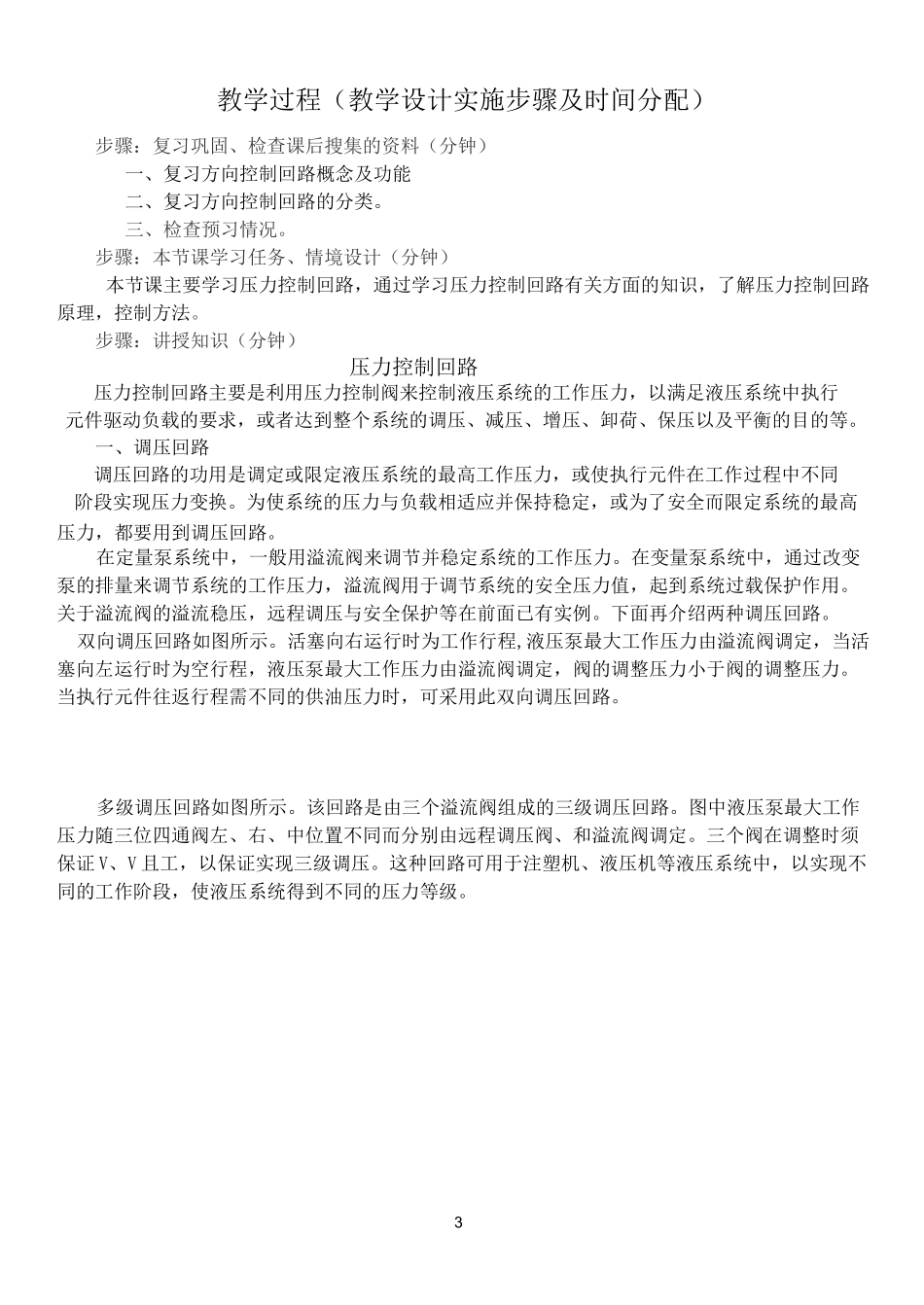

1第9次课教学整体设计课题压力控制回路授课时间第周星期（月日）第节课时2学时授课类型理论课V实验课口实训课口习题课口讨论课口现场教学丁其它：教学资源挂图口模型口实物口多媒体口音像口报纸口其它：绘图工具口教学方法讲授法V讨论法口启发式V案例教学法口现场教学法丁角色扮演法口项目教学法口情境教学法口其它：教学目标（包括知识、技能、素质目标）知识目标：、了解调压回路功能及工作原理；、掌握减压回路的工作原理；、了解增压回路的工作原理；、掌握卸荷回路的工作原理；、了解平衡回路的工作原理。技能目标：、能够熟练的分析减压回路的工作原理；、能够熟练的分析卸荷回路的工作原理；、能够分析平衡回路的工作原理。素质目标：、培养学生对液压与气压传动系统的学习兴趣；、培养学生分析液压与气压传动系统的能力；、养成良好的学习习惯。重点、难点：教学重点：减压回路的工作原理教学难点：卸荷回路的工作原理教学设计：1、授课思路简述：（围绕所选用教学方法分条编写授课步骤，要涵盖课前准备、课程导入、师生活动安排、任务训练、实践教学环节安排、教学效果检测等主要环节。）一、复习旧课二、导入新课2二、讲授知识四、师生活动安排五、教师总结六、布置作业、课堂训练内容安排：课堂训练：找学生到前面分析分析双作用增压器的增压回路课堂提问：简述调压回路的功用,简述增压回路的功用。、课后作业与思考题：（根据课程内容适当设计巩固性作业、项目式作业、预习性作业、推荐参考书及网站）巩固性作业：分析减压回路如何实现减压的。预习性作业：液压控制元件：了解速度控制回路的结构、工作原理教学后记:进给夹紧L3教学过程（教学设计实施步骤及时间分配）步骤：复习巩固、检查课后搜集的资料（分钟）一、复习方向控制回路概念及功能二、复习方向控制回路的分类。三、检查预习情况。步骤：本节课学习任务、情境设计（分钟）本节课主要学习压力控制回路，通过学习压力控制回路有关方面的知识，了解压力控制回路原理，控制方法。步骤：讲授知识（分钟）压力控制回路压力控制回路主要是利用压力控制阀来控制液压系统的工作压力，以满足液压系统中执行元件驱动负载的要求，或者达到整个系统的调压、减压、增压、卸荷、保压以及平衡的目的等。一、调压回路调压回路的功用是调定或限定液压系统的最高工作压力，或使执行元件在工作过程中不同阶段实现压力变换。为使系统的压力与负载相适应并保持稳定，或为了安全而限定系统的最高压力，都要用到调压回路。在定量泵系统中，一般用溢流阀来调节并稳定系统的工作压力。在变量泵系统中，通过改变泵的排量来调节系统的工作压力，溢流阀用于调节系统的安全压力值，起到系统过载保护作用。关于溢流阀的溢流稳压，远程调压与安全保护等在前面已有实例。下面再介绍两种调压回路。双向调压回路如图所示。活塞向右运行时为工作行程,液压泵最大工作压力由溢流阀调定，当活塞向左运行时为空行程，液压泵最大工作压力由溢流阀调定，阀的调整压力小于阀的调整压力。当执行元件往返行程需不同的供油压力时，可采用此双向调压回路。多级调压回路如图所示。该回路是由三个溢流阀组成的三级调压回路。图中液压泵最大工作压力随三位四通阀左、右、中位置不同而分别由远程调压阀、和溢流阀调定。三个阀在调整时须保证V、V且工，以保证实现三级调压。这种回路可用于注塑机、液压机等液压系统中，以实现不同的工作阶段，使液压系统得到不同的压力等级。4L±J图也埠调压回路5器活塞往复运便交替压油，现连续二、减压回路减压回路的功用是从调好压力的液压源处获得一级或几级较低的恒定工作压力。如图所示为用于工件夹紧的二级减压回路。工作缸的压力由溢流阀调节，夹紧缸所需的低压由主减压阀调定，二级低压由主减压阀后的先导调压阀实现。为使减压回路工作可靠，减压阀的调定压力至少应比主系统工作压力低通常减压阀后要设置单向阀，以防止系统压力降低时油液倒流，并可短时保压。为确保安全，应采用失电夹紧的电磁换向阀，以防止在电路出现故障时松开工件造成事故。图减压回路三、增压回路增压回路的功用是在系统的整体工作压力较低情况...
