七氟丙烷无管网自动灭火系统与技术参数VIP免费

七氟丙烷无管网自动灭火系统与技术参数_第1页
1/8
七氟丙烷无管网自动灭火系统与技术参数_第2页
2/8
七氟丙烷无管网自动灭火系统与技术参数_第3页
3/8

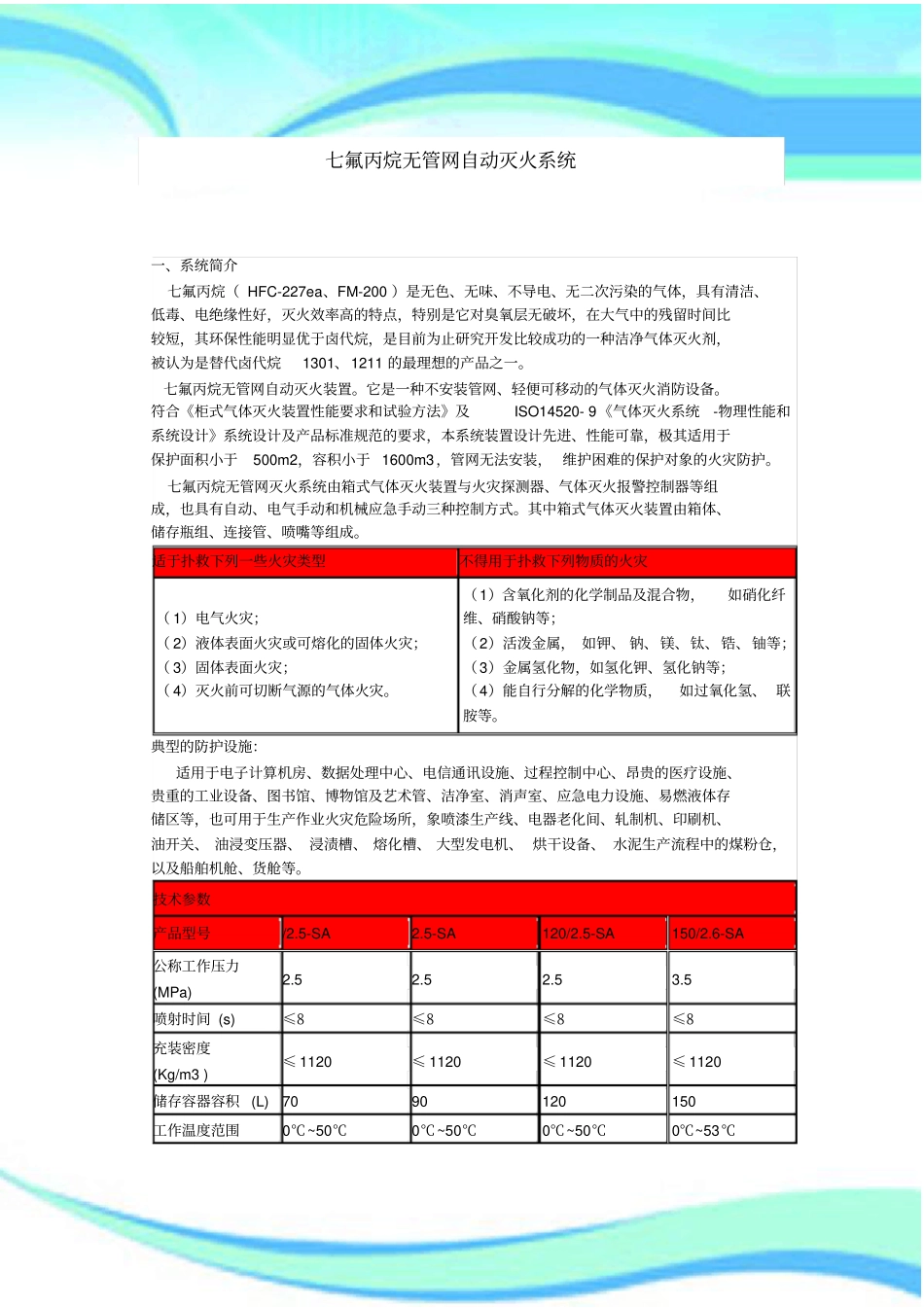

七氟丙烷无管网自动灭火系统与技术参数2————————————————————————————————作者:————————————————————————————————日期:七氟丙烷无管网自动灭火系统一、系统简介七氟丙烷(HFC-227ea、FM-200)是无色、无味、不导电、无二次污染的气体,具有清洁、低毒、电绝缘性好,灭火效率高的特点,特别是它对臭氧层无破坏,在大气中的残留时间比较短,其环保性能明显优于卤代烷,是目前为止研究开发比较成功的一种洁净气体灭火剂,被认为是替代卤代烷1301、1211的最理想的产品之一。七氟丙烷无管网自动灭火装置。它是一种不安装管网、轻便可移动的气体灭火消防设备。符合《柜式气体灭火装置性能要求和试验方法》及ISO14520-9《气体灭火系统-物理性能和系统设计》系统设计及产品标准规范的要求,本系统装置设计先进、性能可靠,极其适用于保护面积小于500m2,容积小于1600m3,管网无法安装,维护困难的保护对象的火灾防护。七氟丙烷无管网灭火系统由箱式气体灭火装置与火灾探测器、气体灭火报警控制器等组成,也具有自动、电气手动和机械应急手动三种控制方式。其中箱式气体灭火装置由箱体、储存瓶组、连接管、喷嘴等组成。适于扑救下列一些火灾类型不得用于扑救下列物质的火灾(1)电气火灾;(2)液体表面火灾或可熔化的固体火灾;(3)固体表面火灾;(4)灭火前可切断气源的气体火灾。(1)含氧化剂的化学制品及混合物,如硝化纤维、硝酸钠等;(2)活泼金属,如钾、钠、镁、钛、锆、铀等;(3)金属氢化物,如氢化钾、氢化钠等;(4)能自行分解的化学物质,如过氧化氢、联胺等。典型的防护设施:适用于电子计算机房、数据处理中心、电信通讯设施、过程控制中心、昂贵的医疗设施、贵重的工业设备、图书馆、博物馆及艺术管、洁净室、消声室、应急电力设施、易燃液体存储区等,也可用于生产作业火灾危险场所,象喷漆生产线、电器老化间、轧制机、印刷机、油开关、油浸变压器、浸渍槽、熔化槽、大型发电机、烘干设备、水泥生产流程中的煤粉仓,以及船舶机舱、货舱等。技术参数产品型号/2.5-SA2.5-SA120/2.5-SA150/2.6-SA公称工作压力(MPa)2.52.52.53.5喷射时间(s)≤8≤8≤8≤8充装密度(Kg/m3)≤1120≤1120≤1120≤1120储存容器容积(L)7090120150工作温度范围0℃~50℃0℃~50℃0℃~50℃0℃~53℃4单个喷嘴的保护半径(m)≤7≤7≤7≤7.5系统灭火技术方式全淹没全淹没全淹没全淹没电启动参数24V,1A24V,1A24V,1A24V,1A气启动压力(MPa)0.350.350.350.35手动启动30N30N30N30N安全泄放装置动作压(MPa)5.0±0.255.0±0.255.0±0.255.0±0.25外型尺寸(mm)550×550×1850550×550×2000600×600×20001、(先导)无管网灭火装置订货和设计时型号后面加X,(次级)无管网灭火装置订货和设计时型号后面加C。2、针对具体的保护对象,本厂能为用户提供无管网装置的多瓶组合,并根据用户要求进行定做,如对地板下、吊顶上的火灾保护。二、控制逻辑本系统主要有电器自动、电器手动、机械应急手动三种控制方式,控制过程参见控制流程图三。(1)电器自动方式:本灭火控制器配有感烟火灾探测器和定温式感温火灾探测器。控制器上有控制方式选择锁,当将其置于“自动”位置时,灭火控制器处于自动控制状态。当只有一种探测器发出火灾信号时,控制器即发出火警声光信号,通知有异常情况发生,而不启动灭火装置释放灭火剂。如确需启动灭火装置灭火时,可按下“紧急启动按钮”,即可启动灭火装置释放灭火剂,实施灭火。当两种探测器同时发出火灾信号时,控制器发出火灾声、光信号,通知有火灾发生,有关人员应撤离现场,并发出联动指令,关闭风机、防火阀等联动设备,经过一段时间延时后,即发出灭火指令,打开电磁阀,启动气体打开容器阀,释放灭火剂,实施灭火;如在报警过程中发现不需要启动灭火装置,可按下保护区外的或控制操作面板上的“紧急停止按扭”,即可终止控制灭火指令的发生,不启动灭火装置,释放灭火剂,实施灭火。(2)电器手动:将控制器上的控制方式选择锁置于“手动”位置时,灭火控制器处于手动控制状态。这时,当火灾探测...
