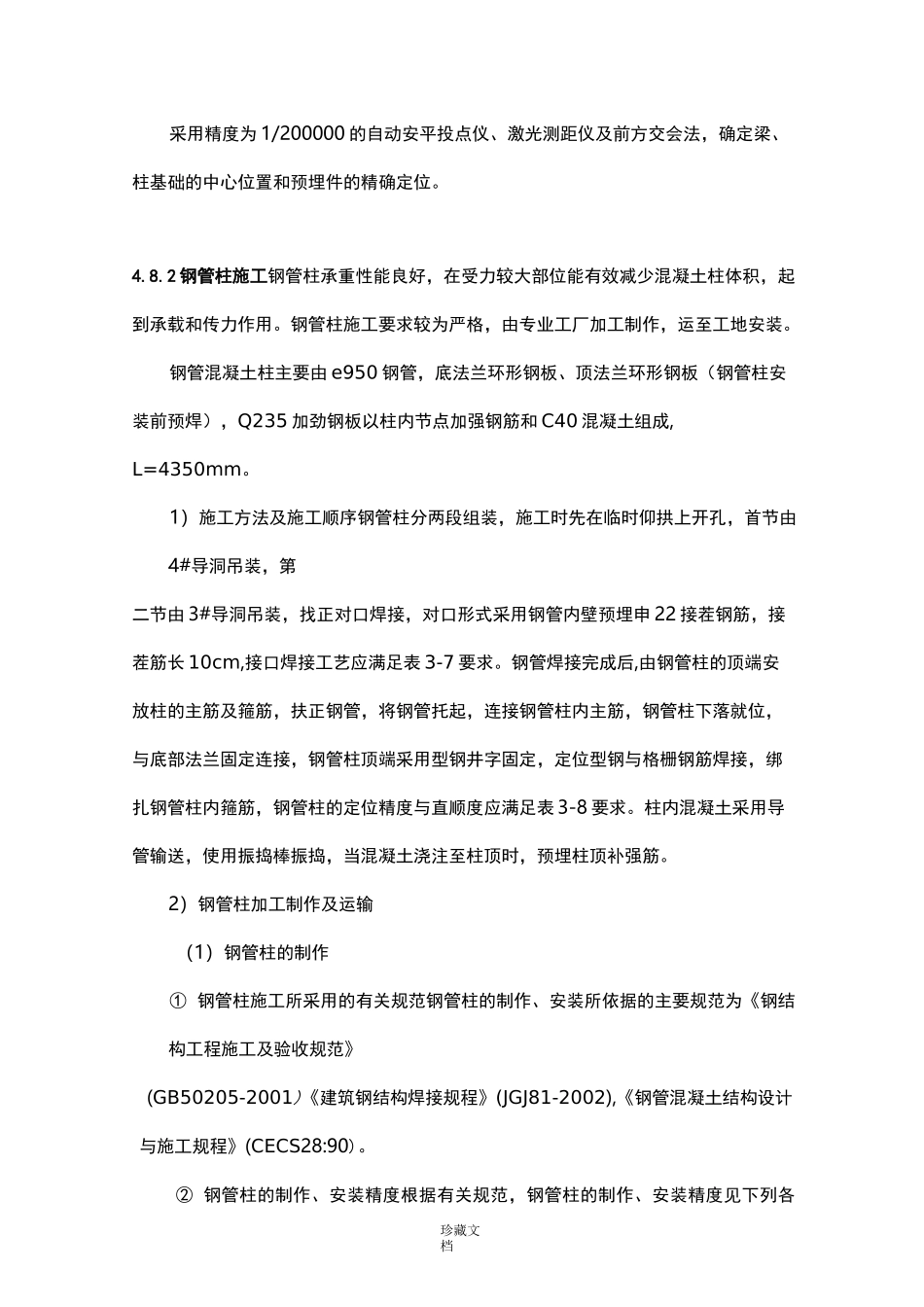

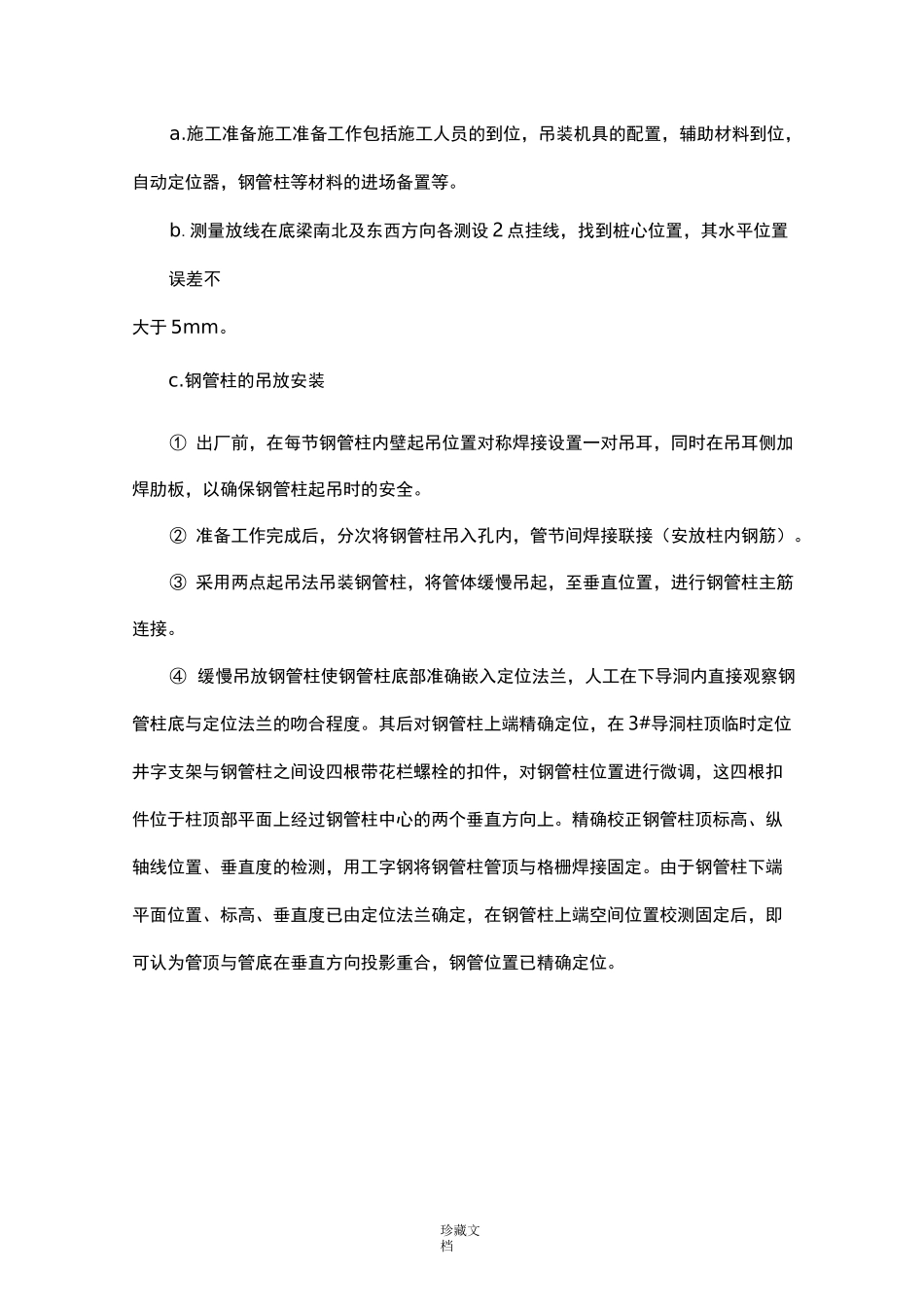

珍藏文档采用精度为1/200000的自动安平投点仪、激光测距仪及前方交会法，确定梁、柱基础的中心位置和预埋件的精确定位。4.8.2钢管柱施工钢管柱承重性能良好，在受力较大部位能有效减少混凝土柱体积，起到承载和传力作用。钢管柱施工要求较为严格，由专业工厂加工制作，运至工地安装。钢管混凝土柱主要由e950钢管，底法兰环形钢板、顶法兰环形钢板（钢管柱安装前预焊），Q235加劲钢板以柱内节点加强钢筋和C40混凝土组成,L=4350mm。1）施工方法及施工顺序钢管柱分两段组装，施工时先在临时仰拱上开孔，首节由4#导洞吊装，第二节由3#导洞吊装，找正对口焊接，对口形式采用钢管内壁预埋申22接茬钢筋，接茬筋长10cm,接口焊接工艺应满足表3-7要求。钢管焊接完成后,由钢管柱的顶端安放柱的主筋及箍筋，扶正钢管，将钢管托起，连接钢管柱内主筋，钢管柱下落就位，与底部法兰固定连接，钢管柱顶端采用型钢井字固定，定位型钢与格栅钢筋焊接，绑扎钢管柱内箍筋，钢管柱的定位精度与直顺度应满足表3-8要求。柱内混凝土采用导管输送，使用振捣棒振捣，当混凝土浇注至柱顶时，预埋柱顶补强筋。2）钢管柱加工制作及运输（1）钢管柱的制作①钢管柱施工所采用的有关规范钢管柱的制作、安装所依据的主要规范为《钢结构工程施工及验收规范》(GB50205-2001)《建筑钢结构焊接规程》(JGJ81-2002),《钢管混凝土结构设计与施工规程》(CECS28:90)。②钢管柱的制作、安装精度根据有关规范，钢管柱的制作、安装精度见下列各珍贵文档珍藏文档表。表4-6钢管柱制作允许偏差(mm)钢管柱由专业工厂加工制作，加工制作时严格进行选材，3号碳素钢结构质量标准符合GB700《碳素结构钢》的要求，严格按《钢管结构工程施工及验收规范》进行加工。钢管柱加工时，严格控制纵向弯曲度、椭圆度、管端平整度。具体要求详见钢管柱制作及安装允许误差表。钢管柱出厂前进行焊缝、长度、表面清洁度、防腐处理、超声探伤检查，按GBJ205-2001《钢结构工程施工及验收规范》质量标准进行验收。并按照每根钢柱进行分节编号，组对配装检验，合格后再分解装运。钢管柱在运输过程中采取有效措施防止碰撞，装车和卸车采用吊机轻吊轻放，不允许随意抛掷。钢管柱在导洞内运输过程中对临时仰拱进行支撑加固处理。运输采用小平板车固定钢管柱经导洞运输至孔位。D钢管柱安装钢管柱的安装方法:受作业空间所限，钢管柱施工分段在3#及4#导洞进行拼接。珍藏文档a.施工准备施工准备工作包括施工人员的到位，吊装机具的配置，辅助材料到位，自动定位器，钢管柱等材料的进场备置等。b.测量放线在底梁南北及东西方向各测设2点挂线，找到桩心位置，其水平位置误差不大于5mm。c.钢管柱的吊放安装①出厂前，在每节钢管柱内壁起吊位置对称焊接设置一对吊耳，同时在吊耳侧加焊肋板，以确保钢管柱起吊时的安全。②准备工作完成后，分次将钢管柱吊入孔内，管节间焊接联接（安放柱内钢筋）。③采用两点起吊法吊装钢管柱，将管体缓慢吊起，至垂直位置，进行钢管柱主筋连接。④缓慢吊放钢管柱使钢管柱底部准确嵌入定位法兰，人工在下导洞内直接观察钢管柱底与定位法兰的吻合程度。其后对钢管柱上端精确定位，在3#导洞柱顶临时定位井字支架与钢管柱之间设四根带花栏螺栓的扣件，对钢管柱位置进行微调，这四根扣件位于柱顶部平面上经过钢管柱中心的两个垂直方向上。精确校正钢管柱顶标高、纵轴线位置、垂直度的检测，用工字钢将钢管柱管顶与格栅焊接固定。由于钢管柱下端平面位置、标高、垂直度已由定位法兰确定，在钢管柱上端空间位置校测固定后，即可认为管顶与管底在垂直方向投影重合，钢管位置已精确定位。珍贵文档珍藏文档表4-7钢管柱焊接坡口允许偏差（mm）坡口名称焊接方法厚度S刨边板厚度b内侧间隙外侧间隙坡口高度坡口半径R坡口角度（a）坡口形式V型手工焊162±12±160士5亠坡口自动焊167±10±160±5表4-8钢管柱吊装就位允许偏差（mm）序号检杳项目允许偏差备注1立柱中心线和基础中心线±52立柱顶面标高和设计标高+0,-203立柱顶面不平度±54各柱间的距离间距的1/10005各立柱不垂直度长度的1/1000，最大15E钢筋安装a底纵梁施工时，按设计要求预埋钢管柱底部加...
