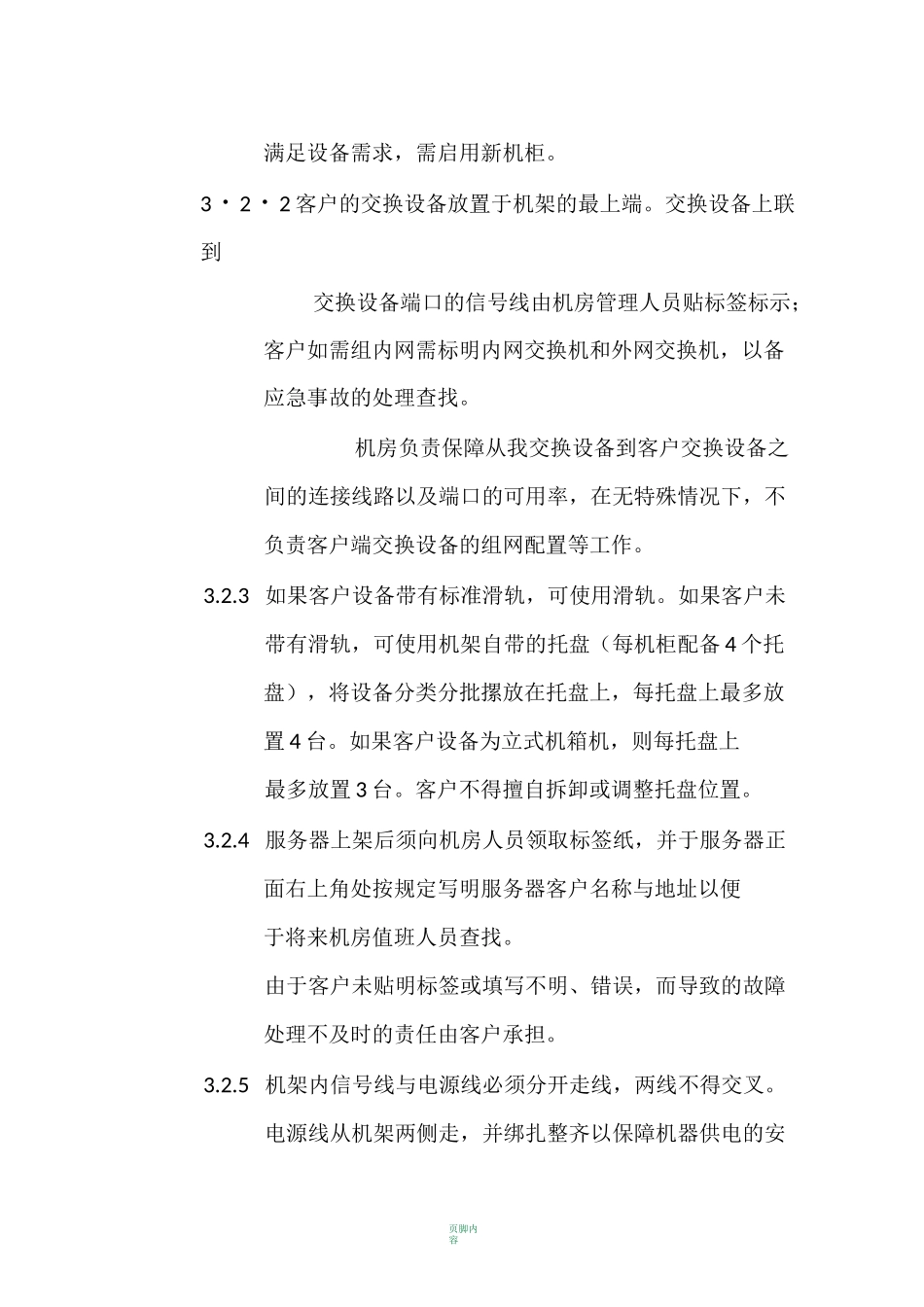

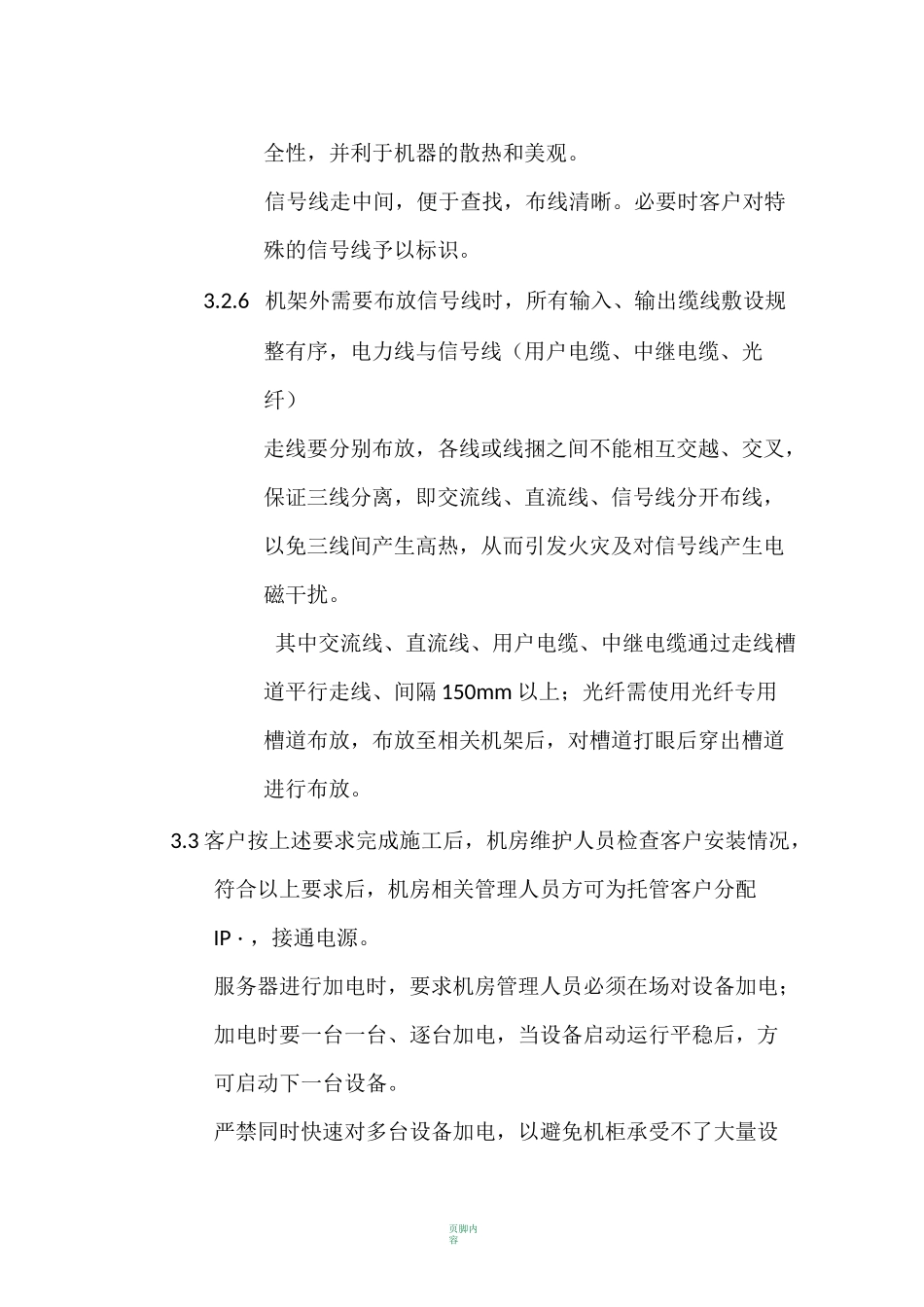

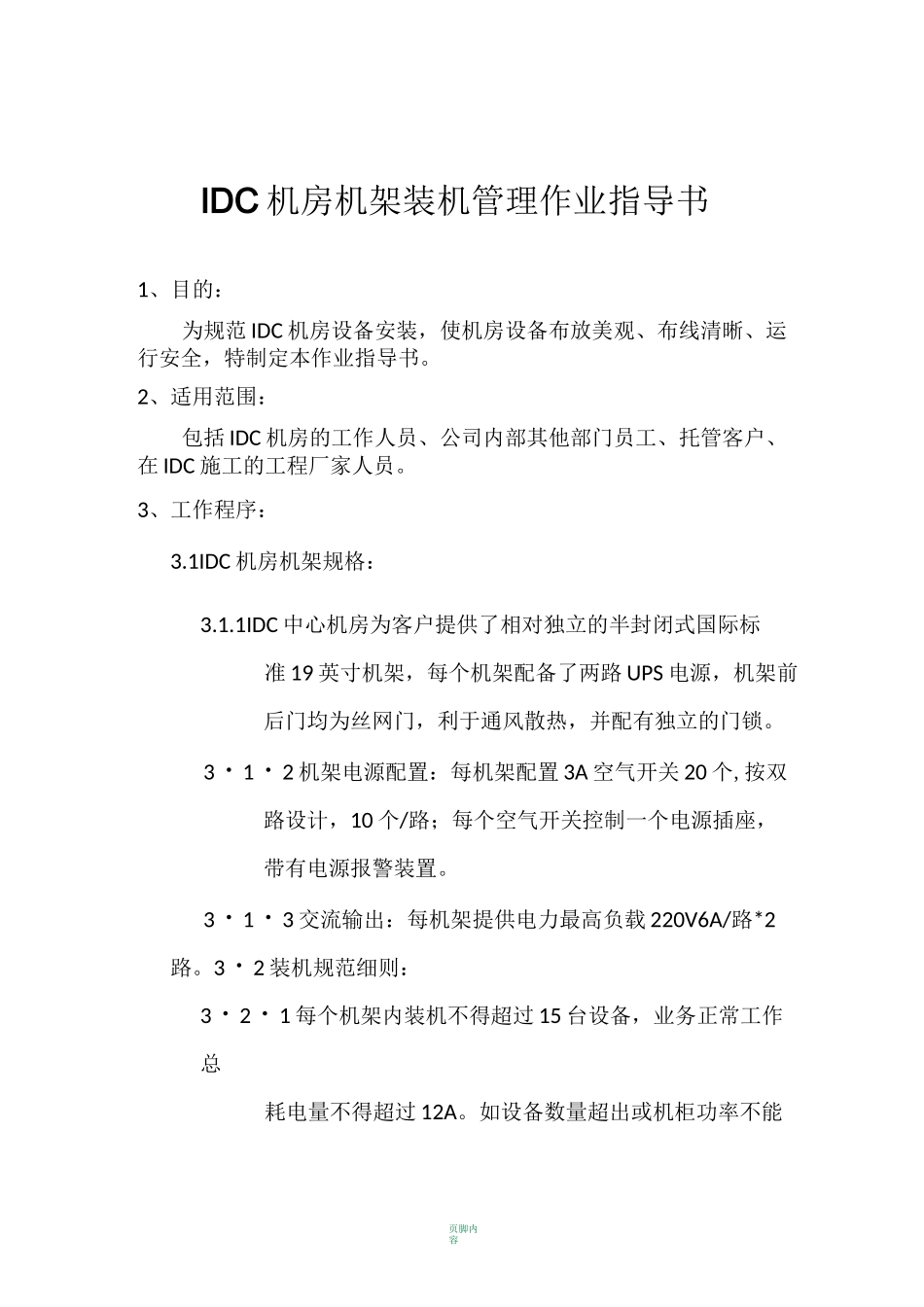

页脚内容IDC机房机架装机管理作业指导书1、目的：为规范IDC机房设备安装，使机房设备布放美观、布线清晰、运行安全，特制定本作业指导书。2、适用范围：包括IDC机房的工作人员、公司内部其他部门员工、托管客户、在IDC施工的工程厂家人员。3、工作程序：3.1IDC机房机架规格：3.1.1IDC中心机房为客户提供了相对独立的半封闭式国际标准19英寸机架，每个机架配备了两路UPS电源，机架前后门均为丝网门，利于通风散热，并配有独立的门锁。3・1・2机架电源配置：每机架配置3A空气开关20个,按双路设计，10个/路；每个空气开关控制一个电源插座，带有电源报警装置。3・1・3交流输出：每机架提供电力最高负载220V6A/路*2路。3・2装机规范细则：3・2・1每个机架内装机不得超过15台设备，业务正常工作总耗电量不得超过12A。如设备数量超出或机柜功率不能页脚内容满足设备需求，需启用新机柜。3・2・2客户的交换设备放置于机架的最上端。交换设备上联到交换设备端口的信号线由机房管理人员贴标签标示；客户如需组内网需标明内网交换机和外网交换机，以备应急事故的处理查找。机房负责保障从我交换设备到客户交换设备之间的连接线路以及端口的可用率，在无特殊情况下，不负责客户端交换设备的组网配置等工作。3.2.3如果客户设备带有标准滑轨，可使用滑轨。如果客户未带有滑轨，可使用机架自带的托盘（每机柜配备4个托盘），将设备分类分批摞放在托盘上，每托盘上最多放置4台。如果客户设备为立式机箱机，则每托盘上最多放置3台。客户不得擅自拆卸或调整托盘位置。3.2.4服务器上架后须向机房人员领取标签纸，并于服务器正面右上角处按规定写明服务器客户名称与地址以便于将来机房值班人员查找。由于客户未贴明标签或填写不明、错误，而导致的故障处理不及时的责任由客户承担。3.2.5机架内信号线与电源线必须分开走线，两线不得交叉。电源线从机架两侧走，并绑扎整齐以保障机器供电的安页脚内容全性，并利于机器的散热和美观。信号线走中间，便于查找，布线清晰。必要时客户对特殊的信号线予以标识。3.2.6机架外需要布放信号线时，所有输入、输出缆线敷设规整有序，电力线与信号线（用户电缆、中继电缆、光纤）走线要分别布放，各线或线捆之间不能相互交越、交叉，保证三线分离，即交流线、直流线、信号线分开布线，以免三线间产生高热，从而引发火灾及对信号线产生电磁干扰。其中交流线、直流线、用户电缆、中继电缆通过走线槽道平行走线、间隔150mm以上；光纤需使用光纤专用槽道布放，布放至相关机架后，对槽道打眼后穿出槽道进行布放。3.3客户按上述要求完成施工后，机房维护人员检查客户安装情况，符合以上要求后，机房相关管理人员方可为托管客户分配IP・，接通电源。服务器进行加电时，要求机房管理人员必须在场对设备加电；加电时要一台一台、逐台加电，当设备启动运行平稳后，方可启动下一台设备。严禁同时快速对多台设备加电，以避免机柜承受不了大量设页脚内容备启动时产生的瞬间电涌，而造成的电源跳闸、烧毁的故障出现。3.4全部操作完成，客户需将借用IDC机房的工具如数归还，并整理现场，键盘、显示器等终端设备放回规定位置，机柜内不允许放置、藏匿在网运行设备以外的任何物品，机房地面不允许堆放任何设备、物品，垃圾清理至楼层所在卫生间外垃圾桶。3.5所有操作完成、机房现场清理完毕后，由机房管理人员检查施工现场，符合本规范中的各项规定，并观察一段时间无异常后，客户即可离开现场。3・6装机规范图示：3・6・11U服务器带滑轨装机示意图：机架正面图示页脚内容页脚内容容灾技术白皮书页脚内容标签，标签上写明服务器客户名称与地址等相关信息。容灾技术白皮书页脚内容3・6・1・4信号线与电源线按上图示，依次分开用扎带绑整齐分列在机架两侧（电源线）和机架中间（信号线），以便于设备的通风散热。3・6・21U服务器搁置托盘装机示意图:机架正面图示交换设备客户设备设备标签客户设---电源网线机架■；/：!>'nr■■II——,.宀打」If"交换设3.6.2.1机架内交换设备放置于机架的顶端位置，其容灾技术白皮书页脚内容容灾技术白皮书页脚内容容灾技术白皮书页脚内容
