联锁调试记录(汽机)VIP免费

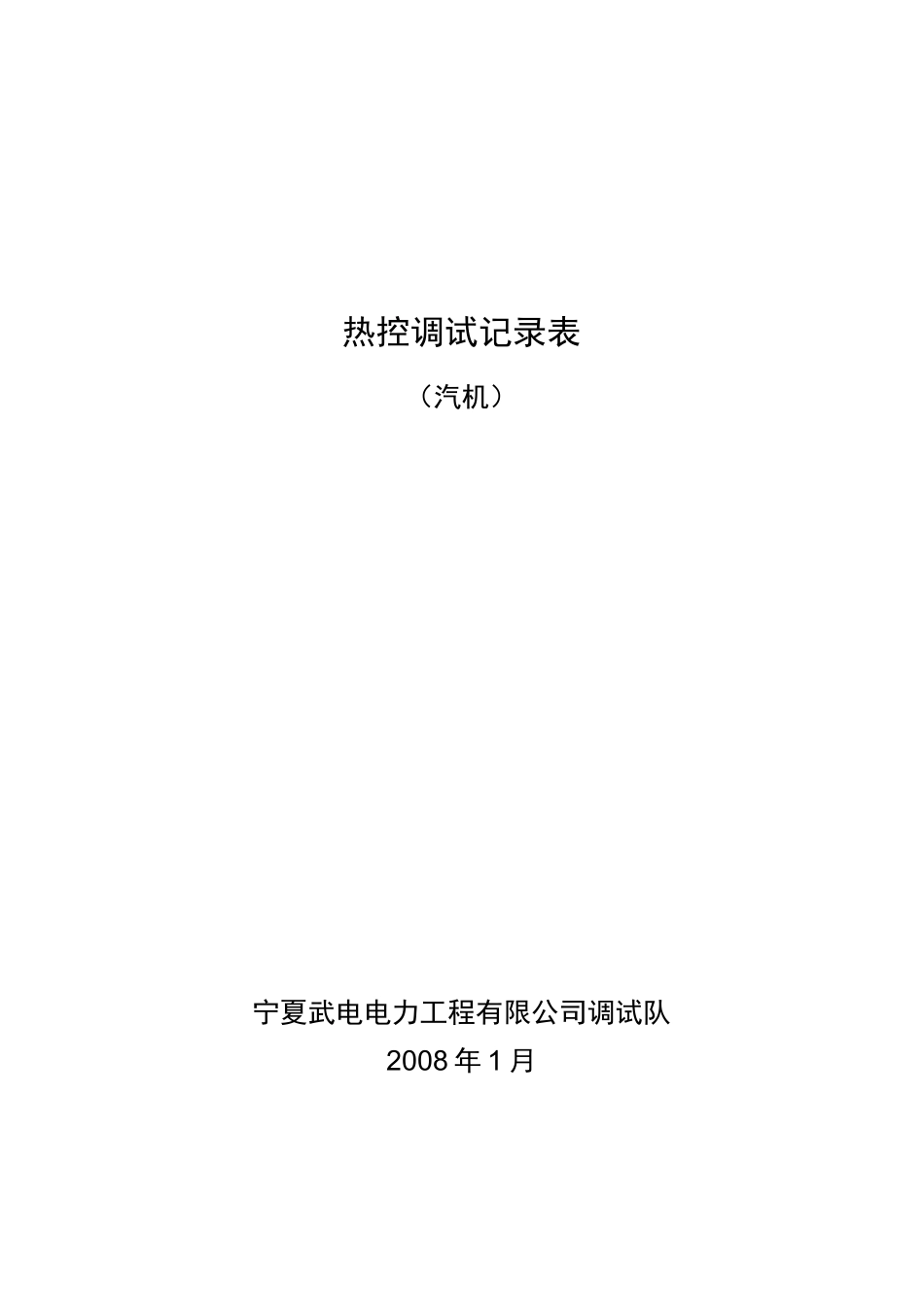

联锁调试记录(汽机)_第1页
1/25

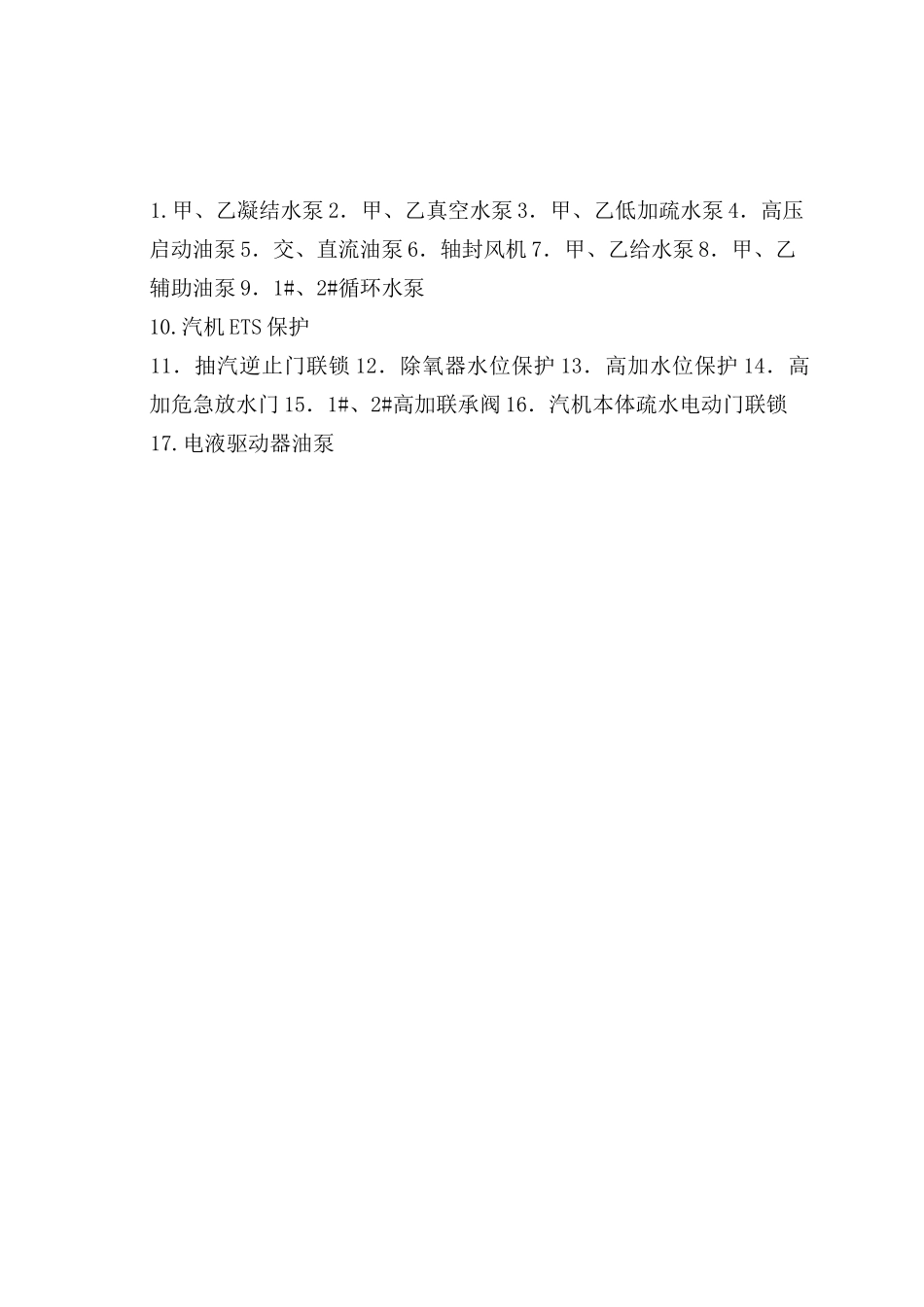

联锁调试记录(汽机)_第2页
2/25
联锁调试记录(汽机)_第3页
3/25
热控调试记录表(汽机)宁夏武电电力工程有限公司调试队2008年1月1.甲、乙凝结水泵2.甲、乙真空水泵3.甲、乙低加疏水泵4.高压启动油泵5.交、直流油泵6.轴封风机7.甲、乙给水泵8.甲、乙辅助油泵9.1#、2#循环水泵10.汽机ETS保护11.抽汽逆止门联锁12.除氧器水位保护13.高加水位保护14.高加危急放水门15.1#、2#高加联承阀16.汽机本体疏水电动门联锁17.电液驱动器油泵宁夏美利纸业工业园新建机组启动调试——热控调试记录表(汽机)1宁夏美利纸业工业园新建机组启动调试——热控调试记录表(汽机)2宁夏美利纸业工业园新建机组启动调试——热控调试记录表(汽机)试验时间:2007年12月日试验项目:#2真空泵启动及联锁试验条件:就地相关动作设备安装结束3试验记录表试验准备:1.#1真空泵单体已试转;2.#1真空泵、入口蝶阀调试完毕,可开、关;宁夏美利纸业工业园新建机组启动调试——热控调试记录表(汽机)试验时间:2007年12月日试验项目:#2真空泵启动及联锁试验条件:就地相关动作设备安装结束4试验记录表试验准备:1.#2真空泵单体已试转;2.#2真空泵、入口蝶阀调试完毕,可开、关;宁夏美利纸业工业园新建机组启动调试——热控调试记录表(汽机)5宁夏美利纸业工业园新建机组启动调试——热控调试记录表(汽机)6宁夏美利纸业工业园新建机组启动调试——热控调试记录表(汽机)试验记录表7试验记录表试验时间:2007年12月23日试验项目:交、直流油泵启动及联锁试验条件:就地相关动作设备安装结束宁夏美利纸业工业园新建机组启动调试——热控调试记录表(汽机)试验记录表8宁夏美利纸业工业园新建机组启动调试——热控调试记录表(汽机)试验记录表9试验时间:2007年12月8日试验项目:#1给水泵启动及联锁试验条件:就地相关动作设备安装结束项目启动条件联锁保护条件动作情况试验结果#1泵启动1.“#1给水泵检修挂牌”未投入;2.#1给水泵控制在远方控制;3.#1给水泵出口门关闭(#1给水泵为非备用泵)4.稀油站油泵已运行润滑油压不低(〉0.25MPa)6•无跳闸条件7.#1给水泵再循环门打开8•除氧器水位不低I值(〉1775mm)9•密封水压力正常()(差压为〉30KPa)任意条件不满足,不能启动#1给水泵联锁正确顺序启动步1.启动1#稀油站油泵2开#1再循环门3•关#1泵出口门4•启#1给水泵电机5.#1给水泵电机已运行后开出口门联锁正确顺序停止步序1.启动1#稀油站油泵2•停#1给水泵电机,同时打开再循环阀3•关#1泵出口阀;联锁正确#1泵联锁启动1•“给水泵联锁”投入2.#2给水泵跳闸;#1给水泵自动启动。联锁正确1•“压力低保护”投入2.出口母管压力低<12.7MPa给水泵联锁投入#1给水泵自动启动,联锁正确给水泵联锁投入(#1泵为备用泵)自动打开出口门,联锁正确#1泵保护跳闸#1给水泵入口压力低低<0.95MPa延时30秒#1给水泵自动跳闸,自动关闭出口门联锁正确动作可靠润滑油压低低(压力开关<0.05Mpa)#1给水泵自动跳闸,自动关闭出口门联锁正确动作可靠除氧器水位低低(〈1175mm)#1给水泵自动跳闸,自动关闭出口门联锁正确动作可靠宁夏美利纸业工业园新建机组启动调试——热控调试记录表(汽机)试验记录表10宁夏美利纸业工业园新建机组启动调试——热控调试记录表(汽机)11宁夏美利纸业工业园新建机组启动调试——热控调试记录表(汽机)12宁夏美利纸业工业园新建机组启动调试——热控调试记录表(汽机)13宁夏美利纸业工业园新建机组启动调试——热控调试记录表(汽机)14试验记录表试验时间:2007年12月22日试验项目:丑1机EHI油泵启动及联锁试验条件:EHI油泵单体试转正常试验准备:压力变送器校验完成序号试验项目启动及联锁条件动作情况试验结果1#1EH油泵启动1.1#EH油泵检修挂牌”未投入2.1#EH油泵无电气故障3.#1EH油泵启动允许启动联锁正确2#1EH油泵联锁启动1.EH油泵联锁投入(就地控制柜开关置“投入”位置2.2#EH油泵停运3.1#EH油泵跳闸#2EH油泵自动启动,联锁正确1.EH油泵联锁投入(就地控制柜开关置“投入”位置)2.1#EH油泵运行3.出口母管压力低压力(W2.5MPa)2#EH油泵自动启动,联锁正确宁夏美利纸业工业园新建机组启动调试——热控调试记录表(汽机)15试验记录表试验时间...
