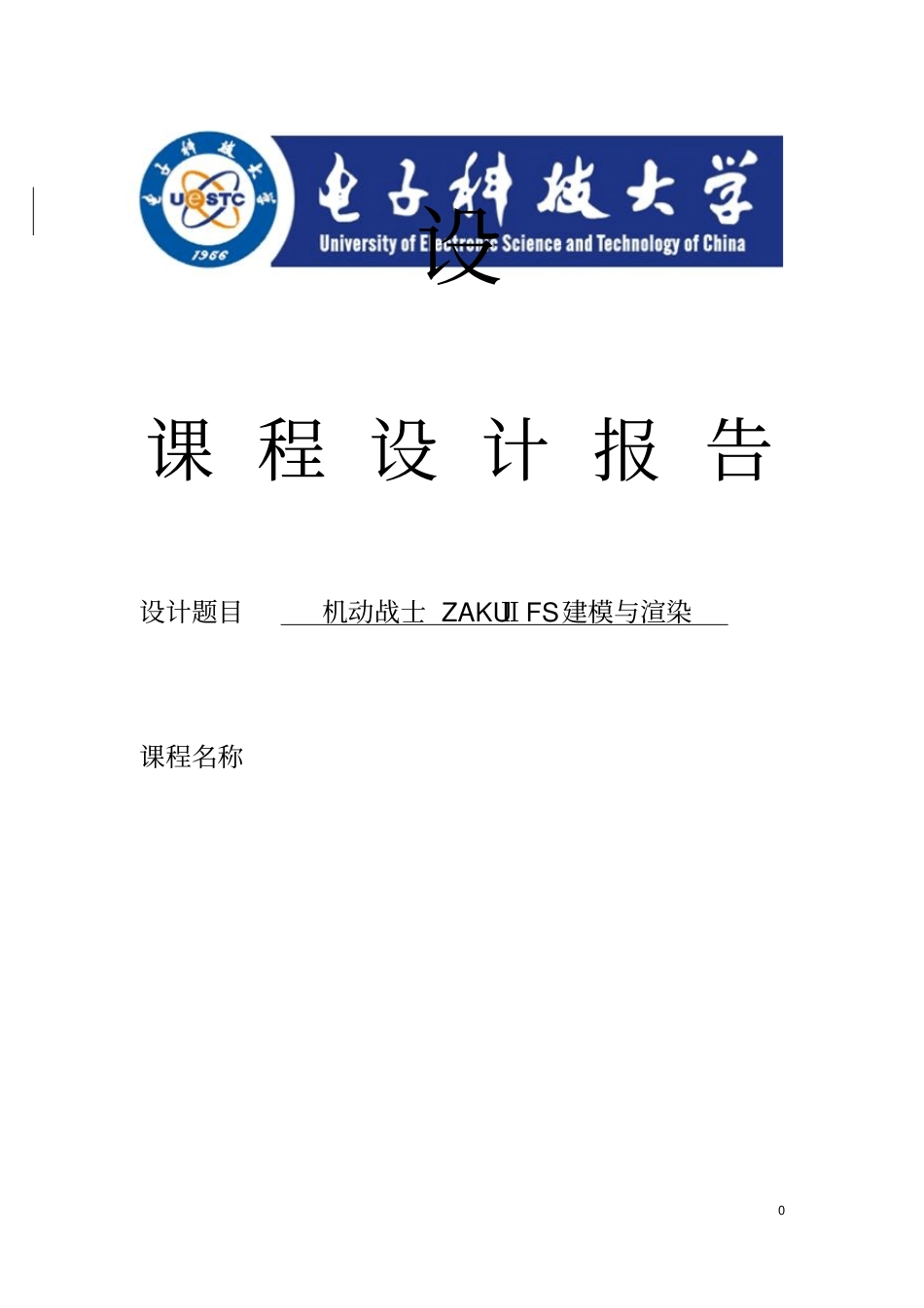

0设课程设计报告设计题目机动战士ZAKUⅡFS建模与渲染课程名称1一、报告要求：1、必须严格按该模板格式撰写设计报告，总页数不得少于10页。2、另附A4彩色效果图1－2幅于该报告后钉在一起，按封面左侧的装订线装订。二、设计原理：应用计算机辅助工业设计的基本理论、方法和工具进行产品的技术、结构、造型和色彩的创新设计。三、设计目的：1、掌握在三维场景中及三视图中进行各种建模操作，培养一定的空间想象力；2、学习并掌握用计算机及相应软件进行产品造型设计的基本方法。3、培养创新及灵活应用各种建模工具的能力。4、了解工业产品建模设计的基本方法和一般流程。5、在学习实验中培养自己的探索精神以及学习兴趣，开辟课余爱好，丰富生活。四、设计内容：利用在《计算机三维艺术设计》课程中学到的建模与渲染方法，参考实物的模型与图片，对ZAKUⅡFS进行三维建模设计及渲染。2五、设计器材（设备、元器件）：笔记本电脑，Rhinoceros5，FlamingonXt，ZAKUⅡFS模型及图片六、设计步骤（必须有模型线框图）：1.收集对象模型照片，三视图。2.头部构建34画出前后两条线和几条断面线，用双轨扫略构建出主体，然后画两个长方体，用布尔差集减去，画个弧线拉伸成曲面切割出口部弧线，在中间加圆柱体作为眼部摄像头底座，同样画长方体用弯曲曲面切割做嘴部排气管。在管道处画弧线，做一个小圆柱体，导出圆角，用延曲线阵列出几个突出，然后把弧线做成圆管。头上的角用曲线画出后挤出成体，导圆角，头上4门机炮用圆柱体做差集减去。用球体做独眼。3.身体构建5加入辅助背景。画长方体，用各种斜面切割出大体形状，然后画个拋面圆锥体，打开控制点调节，切割出胸部弧线，然后画长方体，用变形工具拉出上面弧形，用圆柱体差集做出上面的圆弧，再用这个长方体差集做出胸部的两个凹陷部分。67腰部装甲部分里面用曲面切割长方体得到主干。左右装甲部分先画横截面，拉伸成体，然后用变形工具使其弯曲，再切割出斜面来。前后装甲部分用一个空心圆柱体切割出前后部分，然后弯曲要弯的部分，最后用斜面切割出要的形状。4.手部构建首先是肩部装甲的构建，建立一个球体做主题，因为装甲要有厚度，这里没用曲面切割，而是画个扁平的长方体，建立控制器，打开控制点弯曲出要的形状。然后旋转，再对球体进行分割和布尔联集。最后用面切割。8做出肩部和大臂的长方体，导不等距边缘斜角。小臂处的弧面体先用椭球体做主题，然后用曲面切割，联集上圆柱体，绿色部分用圆角矩形挤出实体，用圆管差集。手指部分先画曲线，然后做成圆管，缩放带复制出4个手指，大拇指同样方法做。5.脚步构建9先做复杂的小腿装甲部分，先画出侧面的曲线和底部轮廓线，然后用侧面线以中心为轴，按轮廓线旋转得主体，补成实体。前面加两个抛物面构成的实体做前面的突出部分。然后画种曲面切割出大概的形状。大腿用椭球体做，用控制器缩放拉伸出四边形的感觉。10然后是脚的制作，画椭圆，调节，挤出实体，切割，脚背部分打开控制器，缩成形。用各种曲面弯曲旋转后切割长方体做出突出来的部分。11脚底部分差集出圆洞，用平顶圆锥做出推进器的喷射器。复制缩放加到小腿装甲上。6.枪的构建12用长方体做主体，画出轮廓线挤出成面切割。用圆柱体做枪管，缩放和差集得两层，阵列圆管差集得到纹路，再联集成一个实体。下面的握把用的是两头半径不同的平头圆管，前面尖的部分是抛物面。用同样阵列差集的办法做出弹夹。能导圆角的地方导圆角。7.完善细节，渲染做出背包，腰部和腿部的管子，头部摄像头外圆柱设为玻璃材质。13贴图，黄色部分为铜材质，黑色部分材质自己设定。然后用调节角度和拖动等办法摆出造型。14七、设计数据及结果分析：（简述该产品的基本参数、功能、性能设置）型号：MS-06FS类型：指挥官用MS制造方：吉恩尼克公司所属方：吉恩公国尺寸：头顶高17.5m重量：本体重量58.1t；全备重量73.3t动力：米诺夫斯基式核熔炉，出力976kW装甲：超高张力钢合金推进方式：火箭引擎×2，每个出力20500kg；辅助喷口×2，每个出力1000kg机体性能：最大加速度0.59G；180°转身所用时间为1.5s；陆上最大速度为88km/h探测能力：独眼式主取景...
