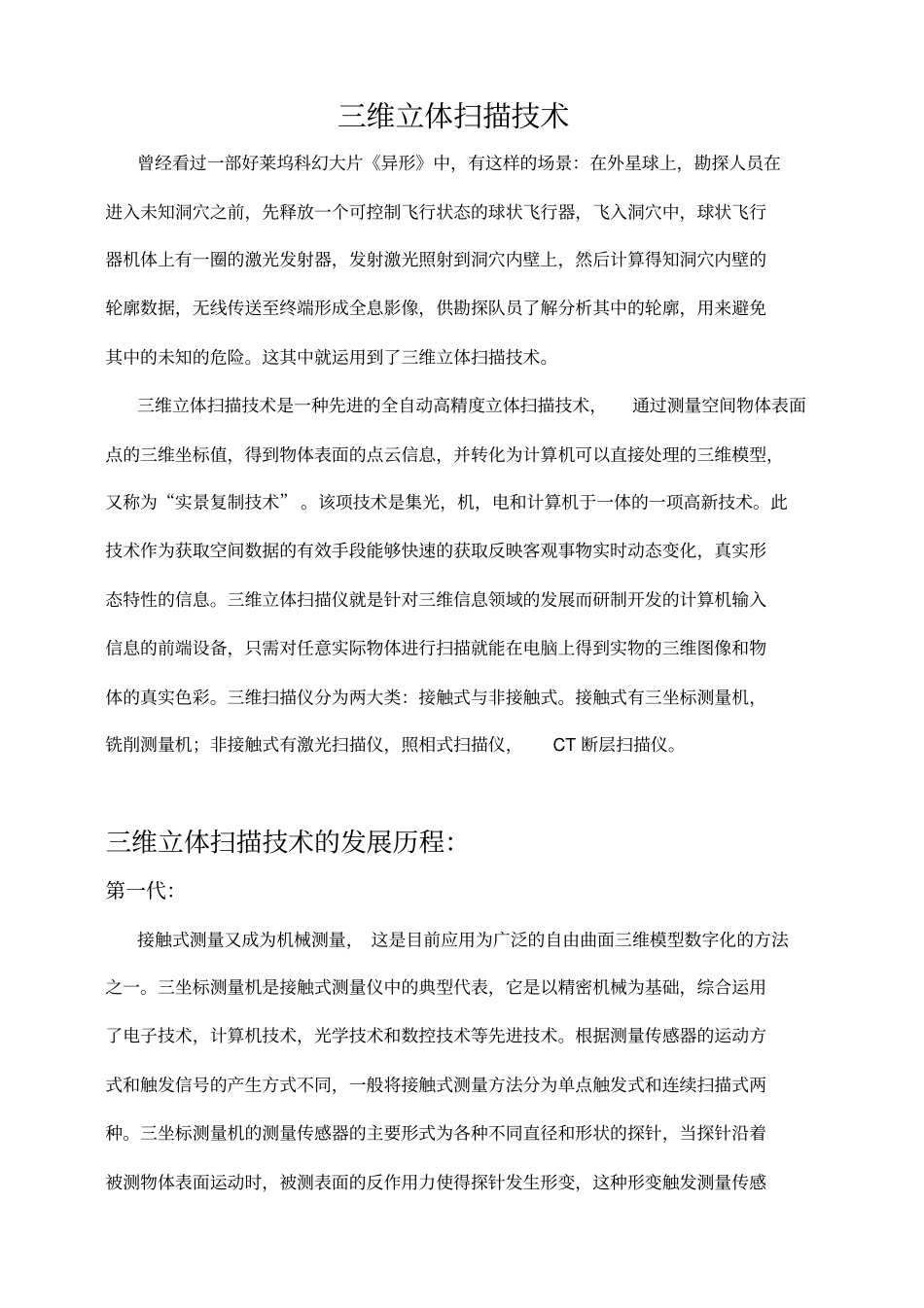

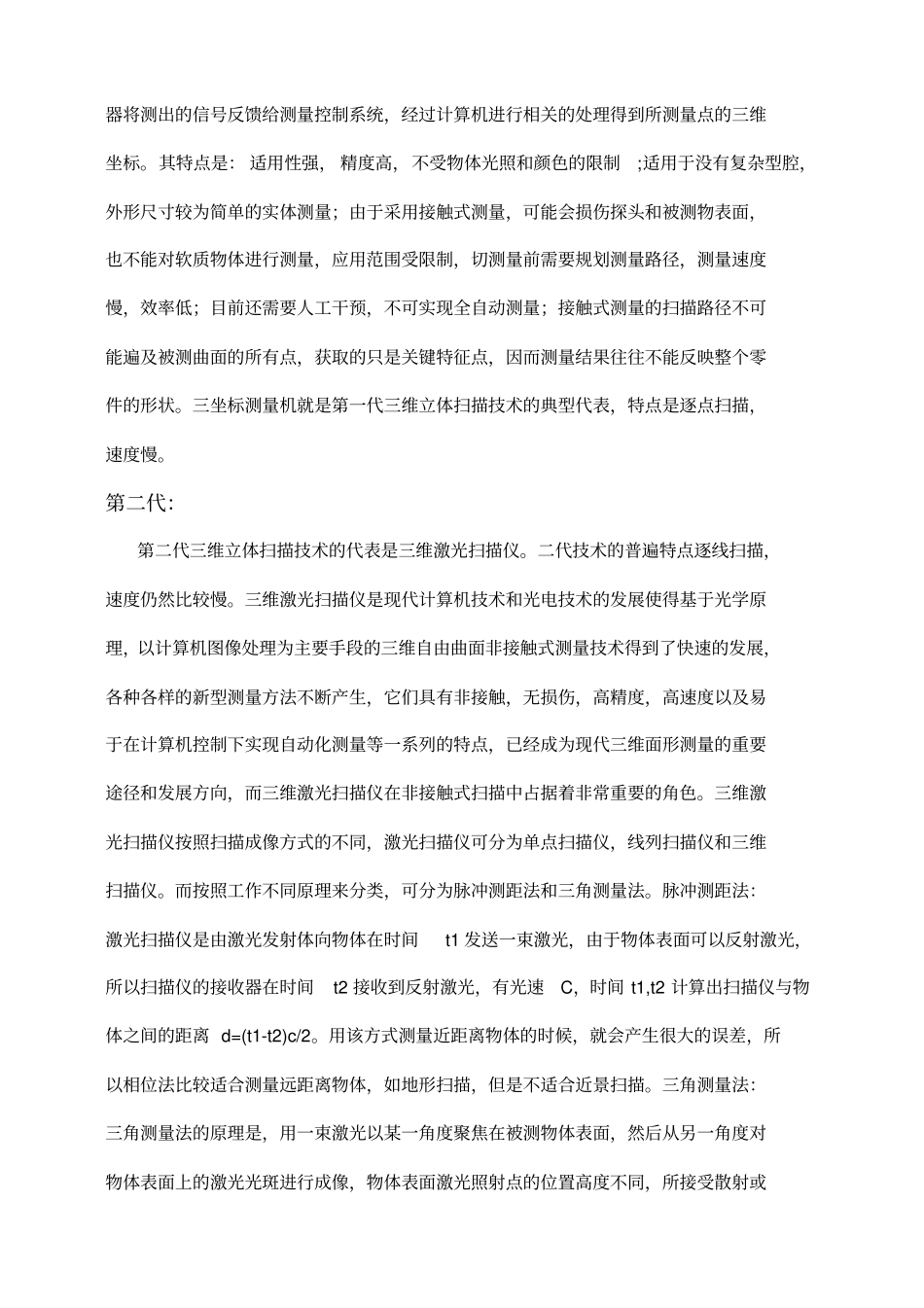

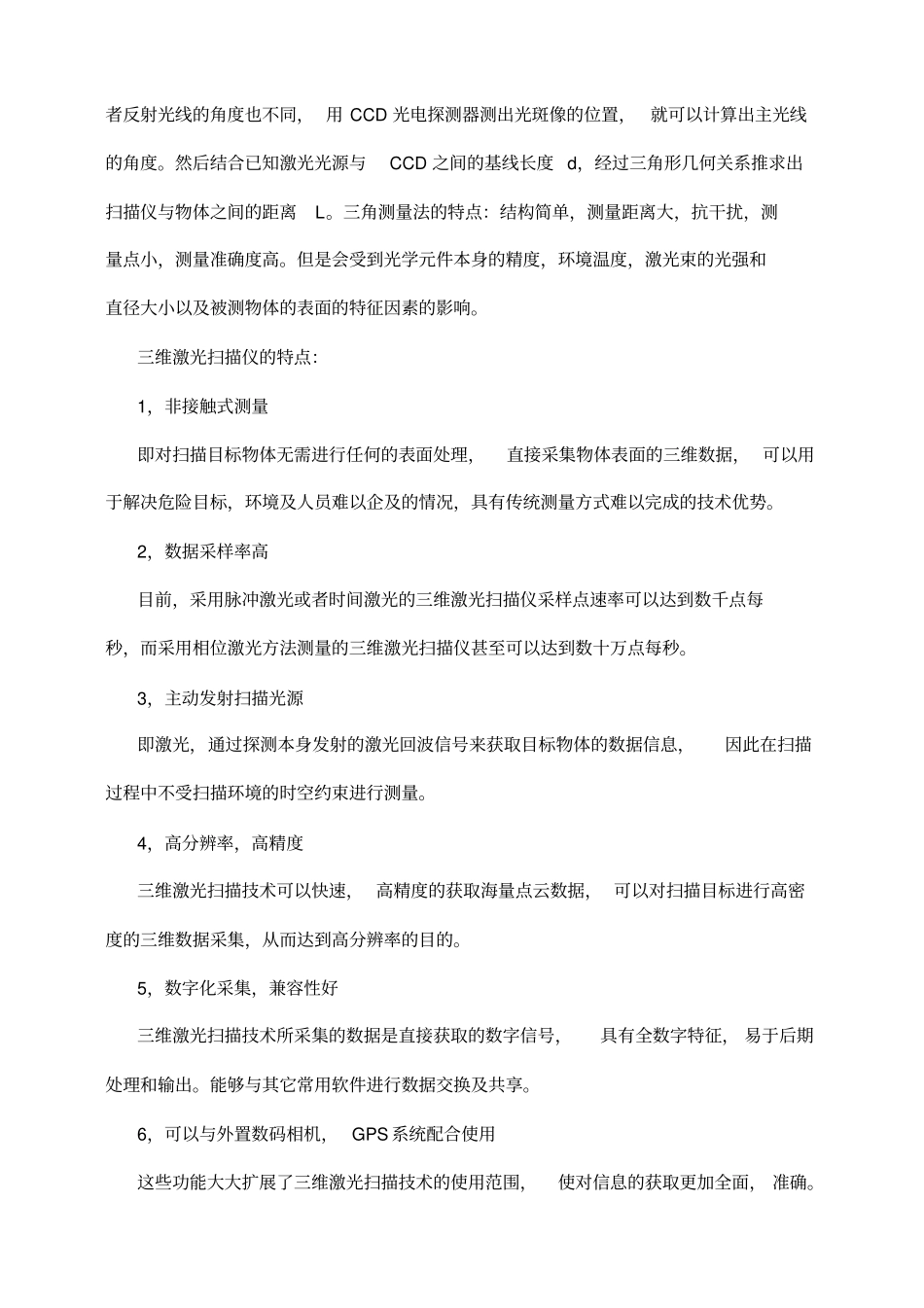

三维立体扫描技术曾经看过一部好莱坞科幻大片《异形》中，有这样的场景：在外星球上，勘探人员在进入未知洞穴之前，先释放一个可控制飞行状态的球状飞行器，飞入洞穴中，球状飞行器机体上有一圈的激光发射器，发射激光照射到洞穴内壁上，然后计算得知洞穴内壁的轮廓数据，无线传送至终端形成全息影像，供勘探队员了解分析其中的轮廓，用来避免其中的未知的危险。这其中就运用到了三维立体扫描技术。三维立体扫描技术是一种先进的全自动高精度立体扫描技术，通过测量空间物体表面点的三维坐标值，得到物体表面的点云信息，并转化为计算机可以直接处理的三维模型，又称为“实景复制技术”。该项技术是集光，机，电和计算机于一体的一项高新技术。此技术作为获取空间数据的有效手段能够快速的获取反映客观事物实时动态变化，真实形态特性的信息。三维立体扫描仪就是针对三维信息领域的发展而研制开发的计算机输入信息的前端设备，只需对任意实际物体进行扫描就能在电脑上得到实物的三维图像和物体的真实色彩。三维扫描仪分为两大类：接触式与非接触式。接触式有三坐标测量机，铣削测量机；非接触式有激光扫描仪，照相式扫描仪，CT断层扫描仪。三维立体扫描技术的发展历程：第一代：接触式测量又成为机械测量，这是目前应用为广泛的自由曲面三维模型数字化的方法之一。三坐标测量机是接触式测量仪中的典型代表，它是以精密机械为基础，综合运用了电子技术，计算机技术，光学技术和数控技术等先进技术。根据测量传感器的运动方式和触发信号的产生方式不同，一般将接触式测量方法分为单点触发式和连续扫描式两种。三坐标测量机的测量传感器的主要形式为各种不同直径和形状的探针，当探针沿着被测物体表面运动时，被测表面的反作用力使得探针发生形变，这种形变触发测量传感器将测出的信号反馈给测量控制系统，经过计算机进行相关的处理得到所测量点的三维坐标。其特点是：适用性强，精度高，不受物体光照和颜色的限制;适用于没有复杂型腔，外形尺寸较为简单的实体测量；由于采用接触式测量，可能会损伤探头和被测物表面，也不能对软质物体进行测量，应用范围受限制，切测量前需要规划测量路径，测量速度慢，效率低；目前还需要人工干预，不可实现全自动测量；接触式测量的扫描路径不可能遍及被测曲面的所有点，获取的只是关键特征点，因而测量结果往往不能反映整个零件的形状。三坐标测量机就是第一代三维立体扫描技术的典型代表，特点是逐点扫描，速度慢。第二代：第二代三维立体扫描技术的代表是三维激光扫描仪。二代技术的普遍特点逐线扫描，速度仍然比较慢。三维激光扫描仪是现代计算机技术和光电技术的发展使得基于光学原理，以计算机图像处理为主要手段的三维自由曲面非接触式测量技术得到了快速的发展，各种各样的新型测量方法不断产生，它们具有非接触，无损伤，高精度，高速度以及易于在计算机控制下实现自动化测量等一系列的特点，已经成为现代三维面形测量的重要途径和发展方向，而三维激光扫描仪在非接触式扫描中占据着非常重要的角色。三维激光扫描仪按照扫描成像方式的不同，激光扫描仪可分为单点扫描仪，线列扫描仪和三维扫描仪。而按照工作不同原理来分类，可分为脉冲测距法和三角测量法。脉冲测距法：激光扫描仪是由激光发射体向物体在时间t1发送一束激光，由于物体表面可以反射激光，所以扫描仪的接收器在时间t2接收到反射激光，有光速C，时间t1,t2计算出扫描仪与物体之间的距离d=(t1-t2)c/2。用该方式测量近距离物体的时候，就会产生很大的误差，所以相位法比较适合测量远距离物体，如地形扫描，但是不适合近景扫描。三角测量法：三角测量法的原理是，用一束激光以某一角度聚焦在被测物体表面，然后从另一角度对物体表面上的激光光斑进行成像，物体表面激光照射点的位置高度不同，所接受散射或者反射光线的角度也不同，用CCD光电探测器测出光斑像的位置，就可以计算出主光线的角度。然后结合已知激光光源与CCD之间的基线长度d，经过三角形几何关系推求出扫描仪与物体之间的距离L。三角测量法的特点：结构简单，测量距离大，抗干扰，测量点小，测量准确度高。但是会受...
