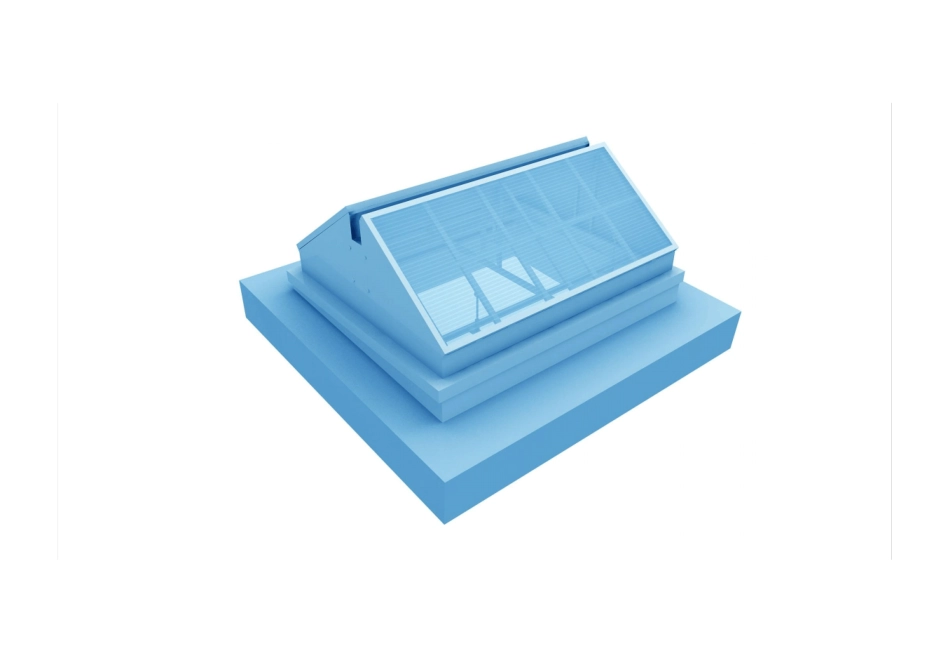

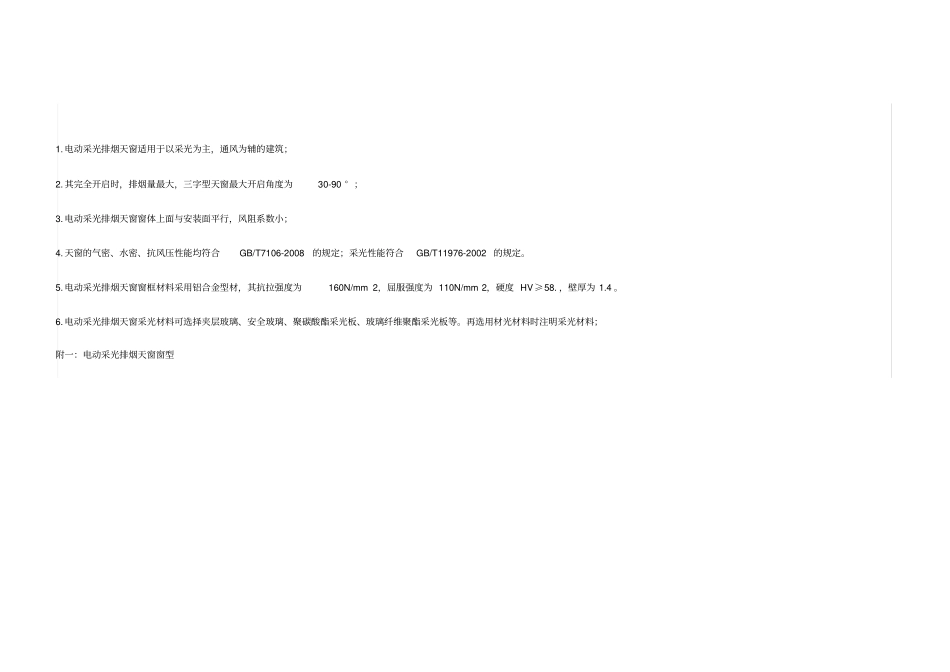

三角型排烟天窗1.电动采光排烟天窗适用于以采光为主,通风为辅的建筑;2.其完全开启时,排烟量最大,三字型天窗最大开启角度为30-90°;3.电动采光排烟天窗窗体上面与安装面平行,风阻系数小;4.天窗的气密、水密、抗风压性能均符合GB/T7106-2008的规定;采光性能符合GB/T11976-2002的规定。5.电动采光排烟天窗窗框材料采用铝合金型材,其抗拉强度为160N/mm2,屈服强度为110N/mm2,硬度HV≥58.,壁厚为1.4。6.电动采光排烟天窗采光材料可选择夹层玻璃、安全玻璃、聚碳酸酯采光板、玻璃纤维聚酯采光板等。再选用材光材料时注明采光材料;附一:电动采光排烟天窗窗型附二:电动采光排烟天窗窗型于采光材料表一字型排烟天窗一:说明一字型电动采光排演天窗适用于消防排烟为主,平时可采光、通风的天窗。具有100%的开口面积,一般用于消防等级较高的建筑,开启角度45-90度。二:一字型电动采光排烟天窗选用表三:一字型电动采光排烟天窗开启状态四:一字型电动采光排烟天窗圆拱侧开型排烟天窗1:说明:圆拱侧开型排烟天窗外形美观大方,天窗顶部和侧面全部采用采光板,两侧开启排烟排气窗户,开启电机设计成24V安全电压,可连接消防联动控制系统及风、雨、烟感应器,适用于大型生产车间、大型仓库、航站楼等。2:圆拱侧开排烟天窗选用表3:圆拱侧开排烟天窗示意图避风型排烟天窗详细介绍:使用范围:◇适用于一般工业及民用建筑的屋顶采光、通风、排烟。◇适用于屋面坡度为2%-10%的建筑◇适用于基本风压小于900Pa的地区◇避风型电动采光排烟天窗适用于任何天气都要通风、排烟的建筑,可避免出现飘雨、飘雪的现象,最大开启角度为30°天窗的材料和性能:电动采光排烟天窗采用0.6mm厚的彩色钢板冷弯成型内充聚氨酯发泡材料导热系数小于等于0.25W/m.k,窗体用自钻自攻螺钉连接密封材料采用耐低温的三元乙丙橡胶材料密封条。电动采光排烟天窗开启部分采用铝合金型材,其抗拉强度为160N/mm,屈服硬度为110N/mm,硬度HV≥58,壁厚102mm。采光排烟天窗采光材料为不着色的聚碳酸酯采光板(阳光板),选用着色材料采光板及其他材料时应加以说明。全部五金件、标准件均要做防腐处理。天窗的启闭控制方式:1、电动开窗机采用220V交流电源,启闭时间6-8秒2、天窗启闭宜成组控制,每组天窗数小于等于12樘。3、天窗三种控制方式:通用控制方式、智能控制方式、智能网络控制方式。以上控制方式均可以消防联动控制。侧开型排烟天窗◇适用于一般工业及民用建筑的屋顶采光、通风、排烟。◇适用于屋面坡度为2%-10%的建筑◇适用于基本风压小于900Pa的地区◇侧开型电动采光排烟天窗适用于一般通风量要求的6米柱距纵向天窗的工业厂房,其最大开启角度为45°天窗的材料和性能:电动采光排烟天窗采用0.6mm厚的彩色钢板冷弯成型内充聚氨酯发泡材料导热系数小于等于0.25W/m.k,窗体用自钻自攻螺钉连接密封材料采用耐低温的三元乙丙橡胶材料密封条。电动采光排烟天窗开启部分采用铝合金型材,其抗拉强度为160N/mm,屈服硬度为110N/mm,硬度HV≥58,壁厚102mm。采光排烟天窗采光材料为不着色的聚碳酸酯采光板(阳光板),选用着色材料采光板及其他材料时应加以说明。全部五金件、标准件均要做防腐处理。
天窗的启闭控制方式:
1、电动开窗机可采用220V交流电源或DC24V,启闭时间6-8秒
2、天窗启闭宜成组控制,每组天窗数小于等于12樘。
3、天窗三种控制方式:通用控制方式、智能控制方式、智能网络控制方式。以上控制方式均可以消防联动控制。圆拱顶开型排烟天窗详细介绍:使用范围:◇适用于一般工业及民用建筑的屋顶采光、通风、排烟。◇适用于屋面坡度为2%-10%的建筑◇适用于基本风压小于900Pa的地区◇圆拱型电动采光排烟天窗适用于经常开启通风的建筑,其最大开启角度为45°天窗的材料和性能:电动采光排烟天窗采用0.6mm厚的彩色钢板冷弯成型内充聚氨酯发泡材料导热系数小于等于0.25W/m.k,窗体用自钻自攻螺钉连接密封材料采用耐低温的三元乙丙橡胶材料密封条。电动采光排烟天窗开启部分采用铝合金型材,其抗拉强度为160N/mm,屈服硬度为110N/mm,硬度HV≥58,壁厚102mm。采光排烟天窗采光材料为不着色的聚碳酸酯...
