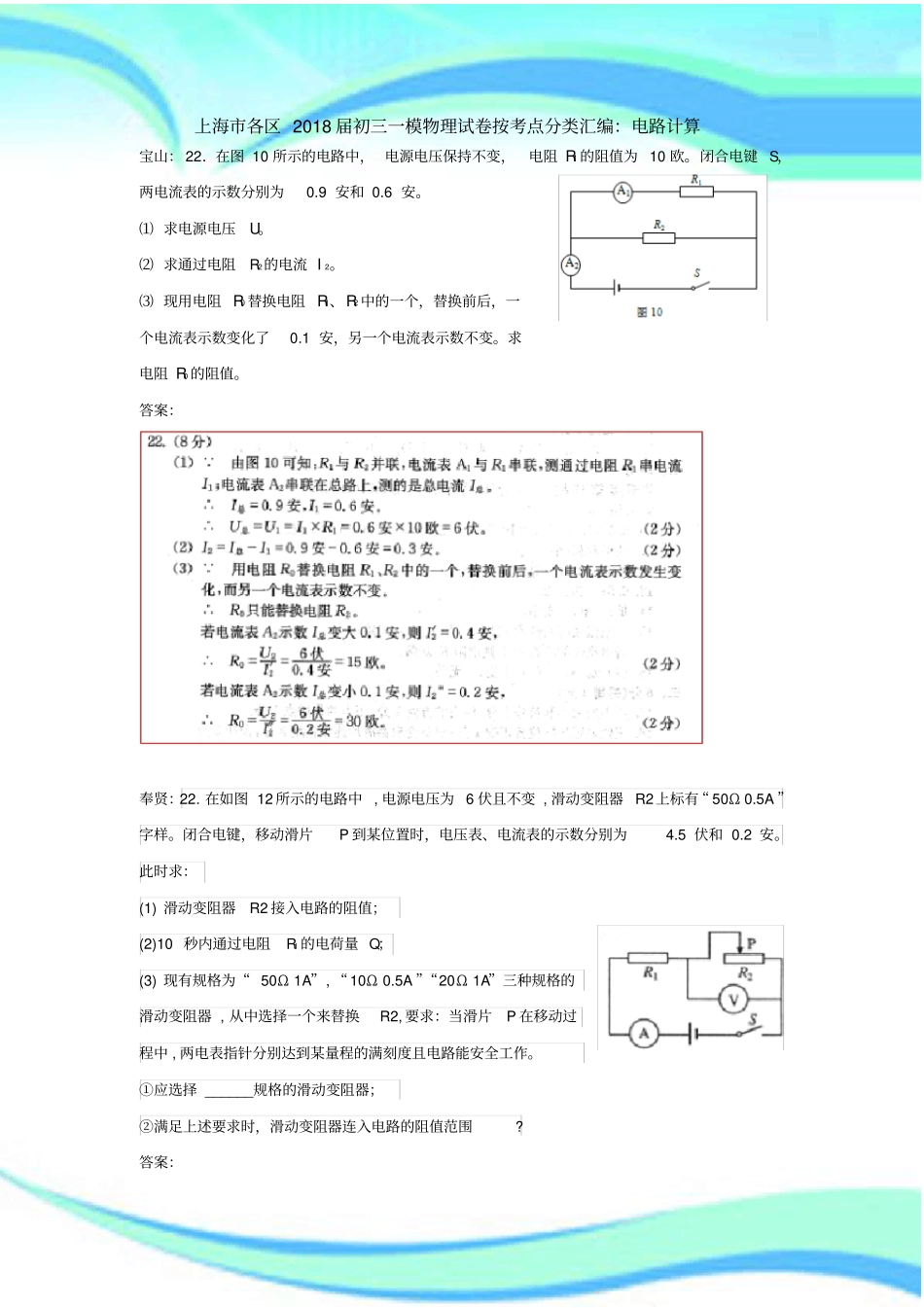

上海市各区届初三一模物理试卷按考点分类汇编：电路计算————————————————————————————————作者：————————————————————————————————日期：上海市各区2018届初三一模物理试卷按考点分类汇编：电路计算宝山：22．在图10所示的电路中，电源电压保持不变，电阻R1的阻值为10欧。闭合电键S，两电流表的示数分别为0.9安和0.6安。⑴求电源电压U。⑵求通过电阻R2的电流I2。⑶现用电阻R0替换电阻R1、R2中的一个，替换前后，一个电流表示数变化了0.1安，另一个电流表示数不变。求电阻R0的阻值。答案：奉贤：22.在如图12所示的电路中,电源电压为6伏且不变,滑动变阻器R2上标有“50Ω0.5A”字样。闭合电键，移动滑片P到某位置时，电压表、电流表的示数分别为4.5伏和0.2安。此时求：(1)滑动变阻器R2接入电路的阻值；(2)10秒内通过电阻R1的电荷量Q；(3)现有规格为“50Ω1A”,“10Ω0.5A”“20Ω1A”三种规格的滑动变阻器,从中选择一个来替换R2,要求：当滑片P在移动过程中,两电表指针分别达到某量程的满刻度且电路能安全工作。①应选择______规格的滑动变阻器；②满足上述要求时，滑动变阻器连入电路的阻值范围?答案：虹口：21.在图9所示的电路中，电源电压保持不变，电阻R1的阻值为10欧。闭合电键S，两电流表的示数分别为0.8安和0.6安。①求电源电压U；②求电阻R2的阻值；③现用电阻R0替换电阻R1、R2中的一个，替换前后仅一个电流表的示数变化了0.4安。求电阻R0的阻值.答案：金山：24．如图15所示的电路中，电源电压为18伏且保持不变，滑动变阻器R2上标有“50Ω1A”字样，电阻R1的阻值为10欧。闭合电键S，电流表的示数为0.5安。求：（1）电阻R1两端的电压。（2）此时电阻R2消耗的电功率。（3）移动变阻器滑片，在保证各元件都能正常工作的情况下，使得两电压表的示数之差不超过10伏，求滑动变阻器R2连入电路的取值范围。答案：静安：21．在图9所示的电路中，电源电压为6伏，电阻R1的阻值为5欧，滑动变阻器R2上标有“20欧1安”字样。闭合电键S后，电路中的电流为0.3安。①求此时电阻R1两端的电压U1。②在电路元件不被损坏的情况下，求变阻器R2接入电路的最小阻值R2min。答案：闵行：25.如图17所示的电路中，电源电压为18伏保持不变，电阻R1阻值为10欧。滑动变阻器R2上标有“50Ω1A”字样，电压表接“0~15V”量程.（1）闭合电键，将滑片P移到某一位置时，电流大小为0.5安。求电路中的总功率和电压表的示数；（2）若用电阻R3来替换R1，不改变电表的量程，确保电路所有元件均安全使用的情况下。要求：在移动滑动变阻器滑片的过程中，电路中的最大电流恰好是最小电流的3倍，求满足要求的R3的阻值.答案：图9R1R2SP浦东新区：21．如图9所示的电路中，电源电压为6伏且保持不变，滑动变阻器R1上标有“20Ω2A”字样。当电键S闭合后，通过R2的电流为0.3安。①求R2消耗的电功率P2；②当R1连入电路的阻值为5欧时，求电流表A的示数I；③移动滑片P，两电流表示数的比值变为2/3。请计算此时R1连入电路的阻值。答案：普陀：22、在如图9（a）所示的电路中，电源电压恒定不变，闭合电键S。①当R2接入电路的阻值为10欧，电流表A的示数为0.36安，求此时R2两端电压U2和消耗的电功率P2。②在移动滑动变阻器R2的过程中，当电压表V接在______（选填“ab”、“bc”或“ac”）图16R1R2SPA两端，则电流表A和电压表V对应的示数如图9（b）表格所示，求R1的阻值和电源电压。答案：青浦：24．在图10所示的电路中，电源电压保持不变，电阻R1的阻值为20欧。闭合电键S，两电流表的示数分别为0.8安和0.3安。①求电源电压U。②求通过电阻R2的电流I2。③现用电阻R0替换电阻R1、R2中的一个，替换前后，只有一个电流表的示数发生了变化，且电流增大了0.1安。请判断被替换的电阻，并求出电阻R0的阻值。答案：松江：22．如图16所示，R1的阻值为10欧，R2为标有“20欧1安”字样的滑动变阻器。①当滑片P在某位置时，电路中的电流为0.4安，求此时R1两端的电压U1。②若用R0来替换R1，并在电路中接入一个电压表，闭合电键时，电压表的示数为6伏，移动滑片，当电压表的示数为4.5伏时...
