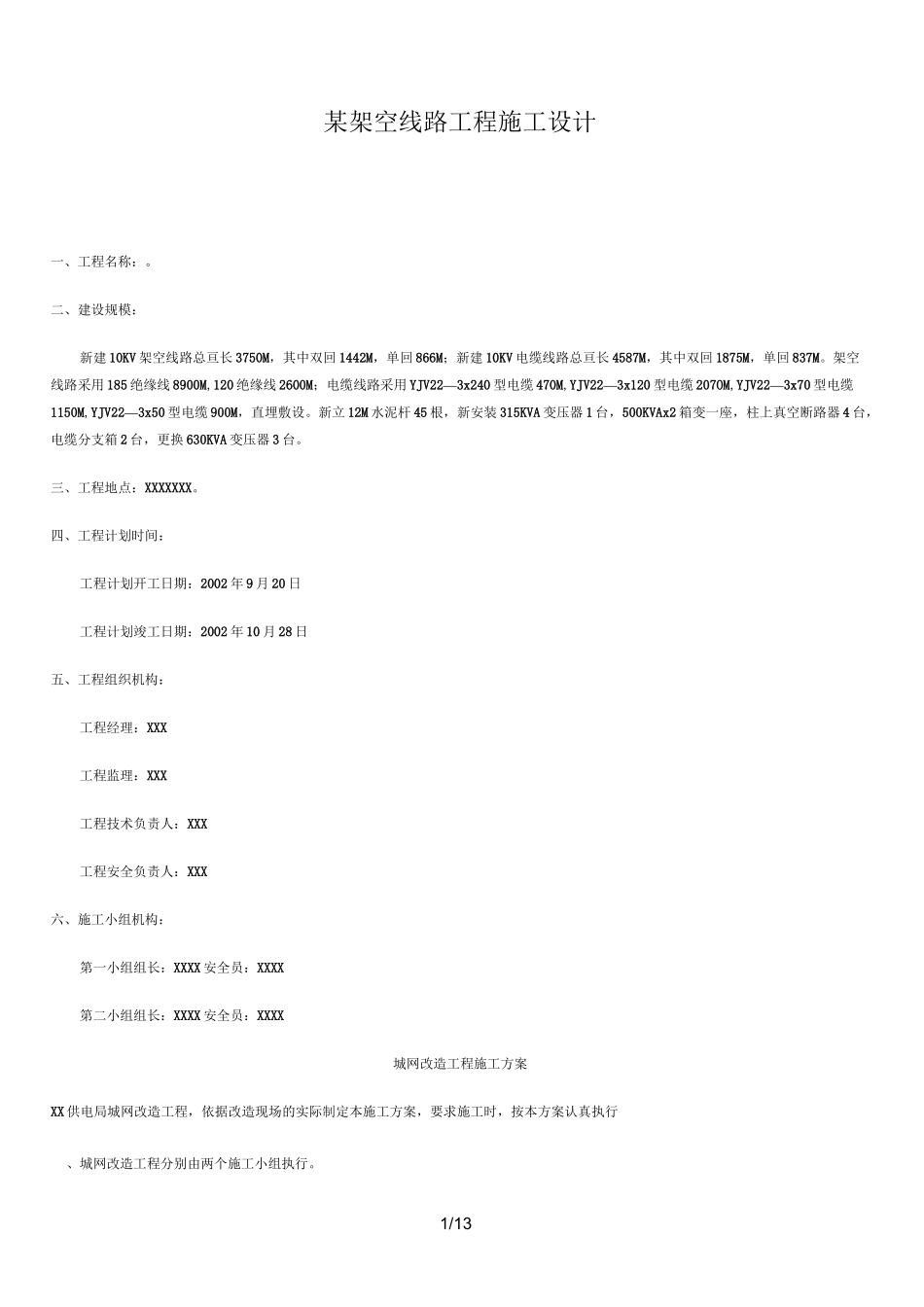

1/13某架空线路工程施工设计一、工程名称：。二、建设规模：新建10KV架空线路总亘长3750M，其中双回1442M，单回866M；新建10KV电缆线路总亘长4587M，其中双回1875M，单回837M。架空线路采用185绝缘线8900M,120绝缘线2600M；电缆线路采用YJV22—3x240型电缆470M,YJV22—3x120型电缆207OM,YJV22—3x70型电缆1150M,YJV22—3x50型电缆900M，直埋敷设。新立12M水泥杆45根，新安装315KVA变压器1台，500KVAx2箱变一座，柱上真空断路器4台，电缆分支箱2台，更换630KVA变压器3台。三、工程地点：XXXXXXX。四、工程计划时间：工程计划开工日期：2002年9月20日工程计划竣工日期：2002年10月28日五、工程组织机构：工程经理：XXX工程监理：XXX工程技术负责人：XXX工程安全负责人：XXX六、施工小组机构：第一小组组长：XXXX安全员：XXXX第二小组组长：XXXX安全员：XXXX城网改造工程施工方案XX供电局城网改造工程，依据改造现场的实际制定本施工方案，要求施工时，按本方案认真执行、城网改造工程分别由两个施工小组执行。2/13第一小组：负责本次城网改造工程施工。第二小组：配合第一小组停送电及工程竣工验收。二、施工方案：1、运输：①水泥杆的运输：水泥杆到位后，利用拉杆车运至现场，分别到位。②导线及三盘运输：导线到位后，用放线车装载绑扎牢固后，用四轮车牵引运输到现场，进行放线。三盘到位后，用汽车运至现场进行安装。2、施工进度表的执行：①耕地内施工，可于春种前或秋收后进行施工，根据具体情况进行变更。②其它地段施工随施工进度表进行。3、施工方法：①水泥杆起立：水泥杆到达现场后，利用12吨吊车进行立杆，人工扶正及回填土。水泥杆起立前，需安装横担，进行电杆组立。②新建开关台组装：水泥杆组立后，由4人组装开关台金具、引线及开关安装，安装标准执行设计图纸。③导线架设：对于改造工程，采取旧线带新线方式进行放线，用汽车进行牵引，牵引过程中通讯必须保持畅通，防止有卡线、断线等故障发生。④过路顶管：施工前需在路两侧挖4Mx3Mx4M的操作坑，以便于顶管施工。⑤其他事项见技术措施。蛮k辽程忍谿樹甲乙握石迪絃斑題工探观年9月i汨序号阶顷工程需更TffB3W?年sSTO月20222d2fi2730<6910121315n1922232i301鑒.庖工29-4臧辱地加莊股5妄翩曼屋电绥分詡55扌触址紳規戟说电託7目枪繼鉴收\竝工遍收3/13TgfiSA：ECUXXK再議=粒列工程施工管理1、在2002年9月15日前将施工预算、开工申请和批准的施工方案、施工措施<施工设计）上报生产部。对已获批准开工的工程与生产部签订施工合同，并办理开工手续。2、工程工程开工，具备的主要条件：<1）工程工程已批准，投资已下达；<2）外部条件已落实；<3）内部工程开工会签已完成；<4）经济合同已签订；<5）施工准备工作已完成<包括测量定位）；<6）施工图会审完毕；<7）施工材料已订货能连续满足施工要求；<8）建设组织设计<施工组织措施）已批准；<9）建设现场已满足施工需要；<10）施工力量已集结；<11）建设用的坐标已定位、水位已经设置；<12）开工报告已审批。3、开工报告中明确开工准备情况、施工进度安排，应达到质量标准和执行的施工规范等内容。4、在施工过程中，认真执行有关施工工艺以及质量标准，严把施工质量关。5、在施工过程中，配合现场监理<或质检员）的工作，共同解决施工中出现的技术问题。6、隐蔽工程必须由监理<或质检员）进行监督施工，并在隐蔽施工纪录上签字，工程负责人组织隐蔽工程的验收工作。7、施工中发生的现场签证，必须有施工单位代表、监理工程师、工程负责人、工程审计人员的签字，方可生效。较大工程量的签证在施工4/13前应由工程负责人请示主管领导批准后方能进行。对于设计有关的应有设计单位签证。8、生产工程开工后，按要求填写生产工期周报并在每周五按时上报生产部。工程工期超过一个月，每月向生产部上报工程施工进度表，报表必须由工程负责人和监理工程师的签字。9、监理工程师在工程施工中执行监理工作。尤其对于隐蔽工程，保存与其有关的证据资料，以确保施工质量。10、在施工中加强技术管理工作，建立健全技术管理制度。11、在施工过程中，建立施工纪录薄和监理日志，详细记载工程...
