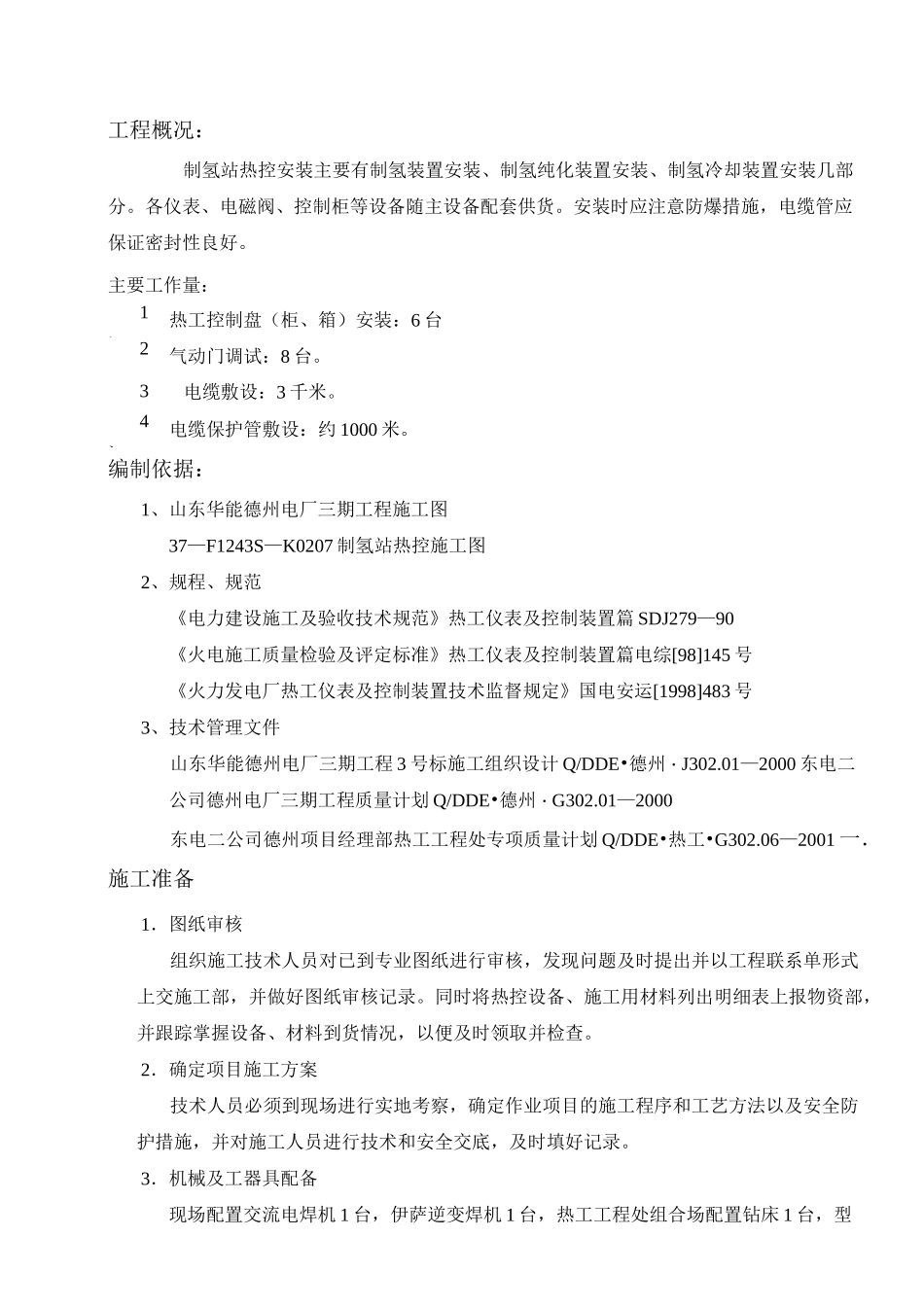

工程概况：制氢站热控安装主要有制氢装置安装、制氢纯化装置安装、制氢冷却装置安装几部分。各仪表、电磁阀、控制柜等设备随主设备配套供货。安装时应注意防爆措施，电缆管应保证密封性良好。主要工作量：1、热工控制盘（柜、箱）安装：6台2、气动门调试：8台。3、电缆敷设：3千米。4、电缆保护管敷设：约1000米。编制依据：1、山东华能德州电厂三期工程施工图37—F1243S—K0207制氢站热控施工图2、规程、规范《电力建设施工及验收技术规范》热工仪表及控制装置篇SDJ279—90《火电施工质量检验及评定标准》热工仪表及控制装置篇电综[98]145号《火力发电厂热工仪表及控制装置技术监督规定》国电安运[1998]483号3、技术管理文件山东华能德州电厂三期工程3号标施工组织设计Q/DDE•德州・J302.01—2000东电二公司德州电厂三期工程质量计划Q/DDE•德州・G302.01—2000东电二公司德州项目经理部热工工程处专项质量计划Q/DDE•热工•G302.06—2001一．施工准备1．图纸审核组织施工技术人员对已到专业图纸进行审核，发现问题及时提出并以工程联系单形式上交施工部，并做好图纸审核记录。同时将热控设备、施工用材料列出明细表上报物资部，并跟踪掌握设备、材料到货情况，以便及时领取并检查。2．确定项目施工方案技术人员必须到现场进行实地考察，确定作业项目的施工程序和工艺方法以及安全防护措施，并对施工人员进行技术和安全交底，及时填好记录。3．机械及工器具配备现场配置交流电焊机1台，伊萨逆变焊机1台，热工工程处组合场配置钻床1台，型钢切割机2台，电动弯管机1台，其它小型电动、手动工具（电钻、电锤、角向、弯管器等）及测量器具齐全、充足，各种调试设备、器具放置在实验室中。4．人员构成工程技术人员3人，质检员1人，安全员1人，施工人员：A级工4人，C级工8人,起重工1人。5．设备和材料的领取领取设备时，质检员随同领料员配合厂方有关部门进行开箱检查和清点，并做好记录。若发现问题及时与有关部门取得联系共同拿出解决方法，做好记录。领取材料时应核对设计型号、规格。检查到货材料质量，有问题及时提出汇报物资部。领取设备和材料都应做好跟踪台帐。6．施工进度计划编写组织施工技术人员对本单位工程量进行汇总，根据电厂和项目部总的施工进度详细编写本专业施工进度计划，并按计划进行组织施工。二．施工方法1．控制盘（箱、柜）安装i.盘、柜的领运1盘、柜领取前应先选择好畅通的运输路径。2由专业的起重人员（持证）负责统一吊装，绑扎和吊卸。3盘、柜运到现场后再进行开箱检查。4若当天不能运到室内应盖上塑料等防护用品。ii.盘、柜底座制作安装1.技术人员根据图纸、盘柜本身尺寸、参考现场实际情况准确画出盘基础制作详图，交给施工人员（施工材料选择［10#槽钢）。2.施工人员依据详图进行组合。组合前先对型钢进行除锈、平直并下料。下料一律用型钢切割机进行切割。组装应在施工平台上进行，先点焊，铁角尺卡直角，卷尺测量对角线，不符合规定时，用手锤轻轻敲打，直到符合标准后再满焊。将底座所有的缝隙全部焊满，再用角向磨光机打平。3.底座安装在二次抹面前进行。通过土建图纸确定一次地面高度，保证底座安装高度超出二次地面5〜20毫米。若土建没有留出预埋铁，将打膨胀固定底板。将底座放到底板上，用卷尺测量到墙边纵、横距离，使之与设计尺寸相符。用水准仪找出一个最高点，将此点焊到底板上，再用水准仪和斜垫铁找其它各点，使之与第一点高度一致，找一点固定一点（点焊方式）。最后将底座焊牢。3）控制盘安装a.根据盘孔尺寸在底座上准确钻孔或钻孔攻丝。b.将盘小心移到底座上，将把盘螺丝用手带紧。然后用磁力线坠和钢板尺进行测量，通过对把盘螺丝的松紧进行找正。若盘柜变形太大，对于成排盘安装，盘间应把好连接螺栓，使盘间缝隙满足要求（通过盘间螺栓的多少来控制）。最后测量整体高度差，整体平面差，若不符合要求再重新处理。盘柜就位后盖好塑料布或蓬布。c.控制盘安装后应有明显接地线。热控盘安装施工程序图：2．管路敷设1.路径选择应合理，既要考虑工艺美观，又要考虑不影响其它设备运输和检修。2.管路弯处必须冷煨（用相应规格的弯管器），...
