电气油库电气施工方案..VIP免费

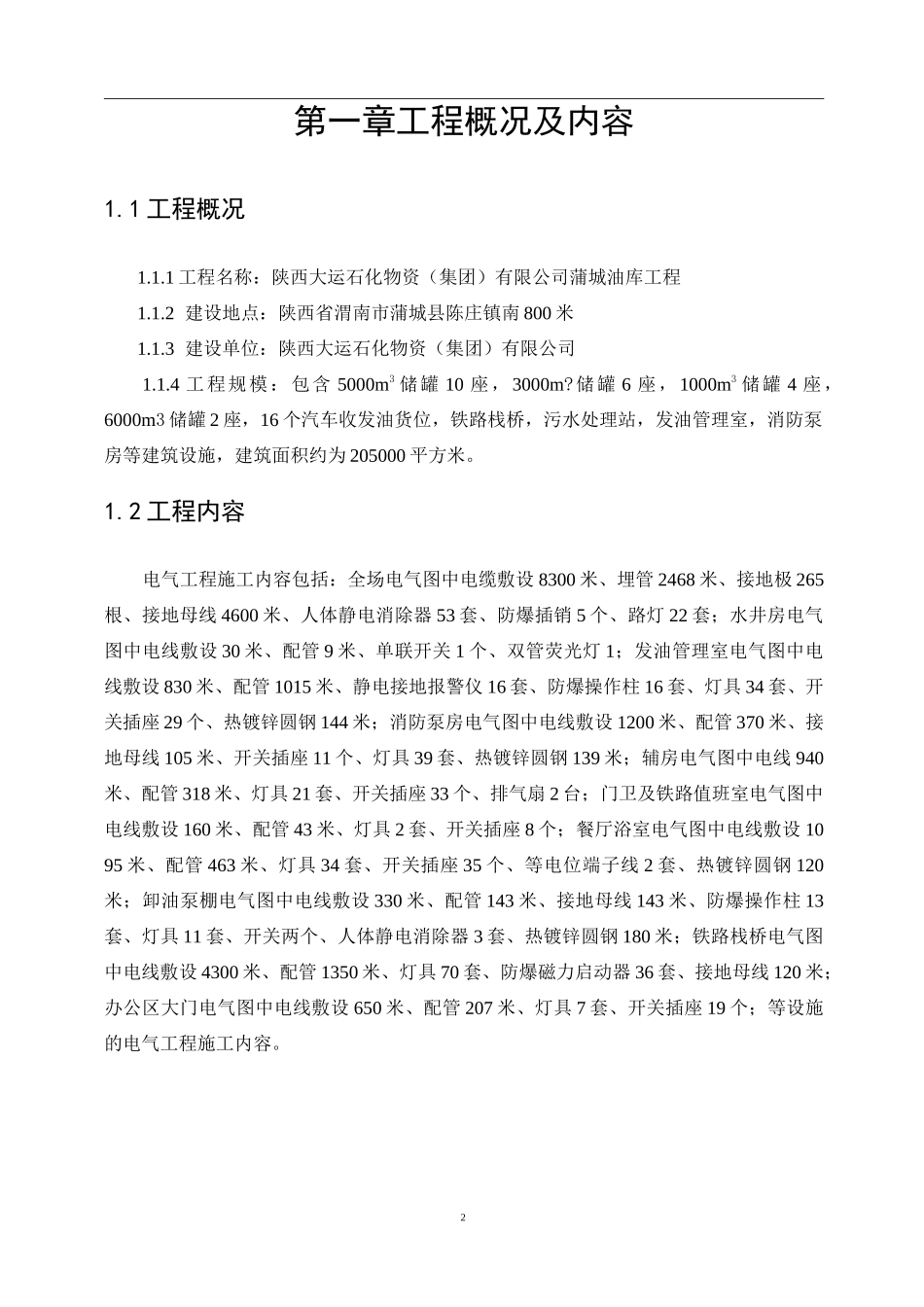

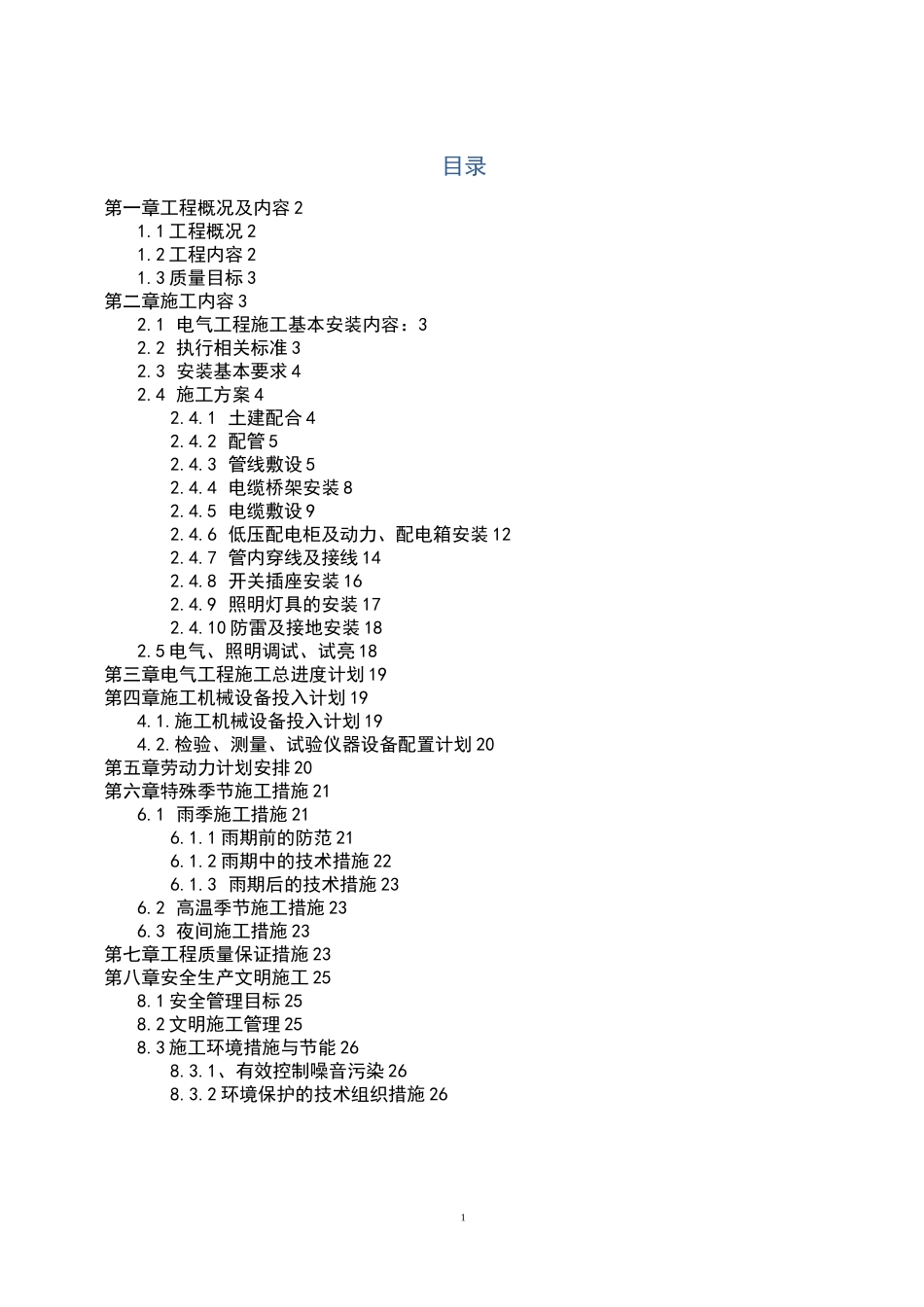

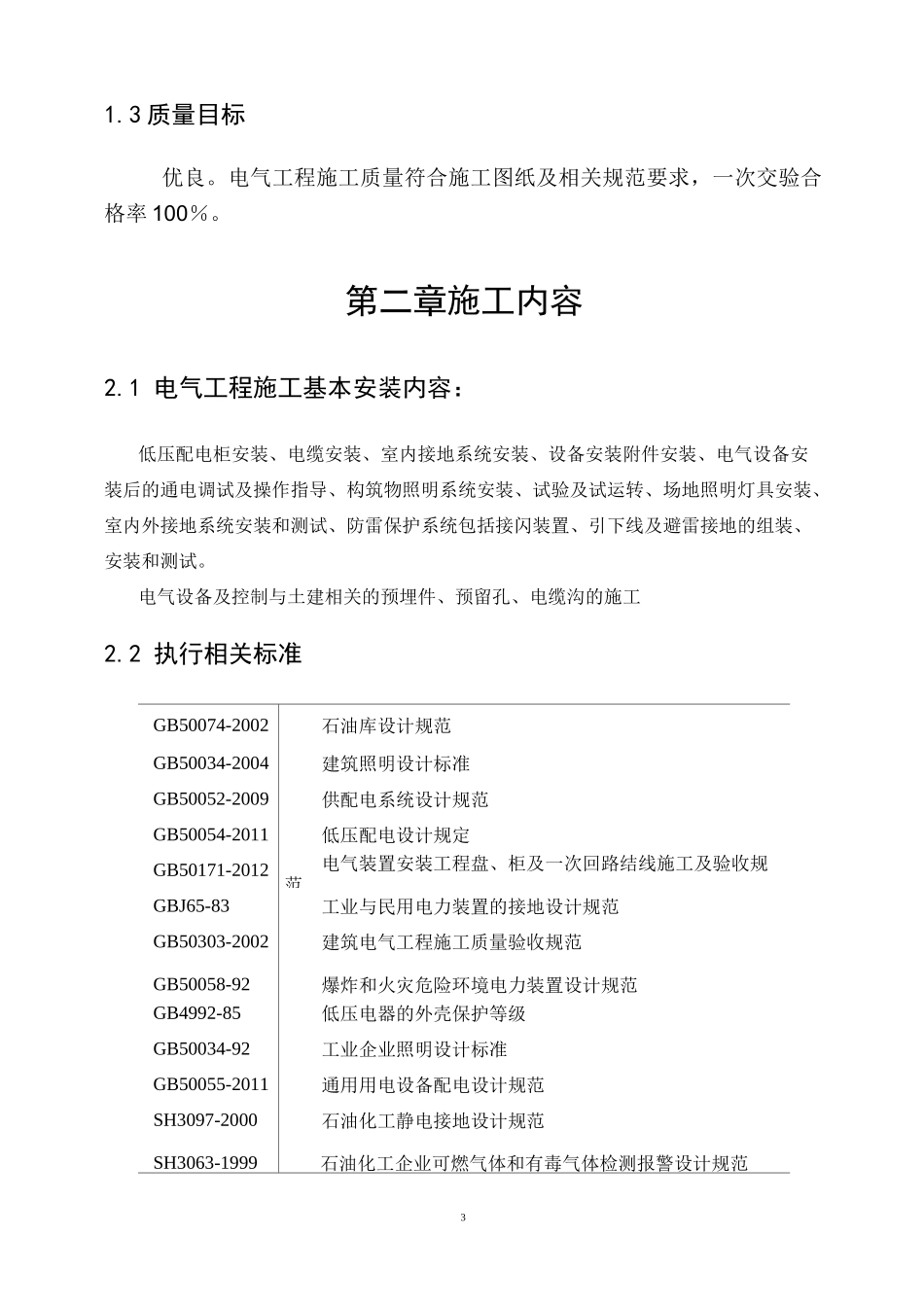

1目录第一章工程概况及内容21.1工程概况21.2工程内容21.3质量目标3第二章施工内容32.1电气工程施工基本安装内容：32.2执行相关标准32.3安装基本要求42.4施工方案42.4.1土建配合42.4.2配管52.4.3管线敷设52.4.4电缆桥架安装82.4.5电缆敷设92.4.6低压配电柜及动力、配电箱安装122.4.7管内穿线及接线142.4.8开关插座安装162.4.9照明灯具的安装172.4.10防雷及接地安装182.5电气、照明调试、试亮18第三章电气工程施工总进度计划19第四章施工机械设备投入计划194.1.施工机械设备投入计划194.2.检验、测量、试验仪器设备配置计划20第五章劳动力计划安排20第六章特殊季节施工措施216.1雨季施工措施216.1.1雨期前的防范216.1.2雨期中的技术措施226.1.3雨期后的技术措施236.2高温季节施工措施236.3夜间施工措施23第七章工程质量保证措施23第八章安全生产文明施工258.1安全管理目标258.2文明施工管理258.3施工环境措施与节能268.3.1、有效控制噪音污染268.3.2环境保护的技术组织措施262第一章工程概况及内容1.1工程概况1.1.1工程名称：陕西大运石化物资（集团）有限公司蒲城油库工程1.1.2建设地点：陕西省渭南市蒲城县陈庄镇南800米1.1.3建设单位：陕西大运石化物资（集团）有限公司1.1.4工程规模：包含5000m3储罐10座，3000m?储罐6座，1000m3储罐4座，6000m3储罐2座，16个汽车收发油货位，铁路栈桥，污水处理站，发油管理室，消防泵房等建筑设施，建筑面积约为205000平方米。1.2工程内容电气工程施工内容包括：全场电气图中电缆敷设8300米、埋管2468米、接地极265根、接地母线4600米、人体静电消除器53套、防爆插销5个、路灯22套；水井房电气图中电线敷设30米、配管9米、单联开关1个、双管荧光灯1；发油管理室电气图中电线敷设830米、配管1015米、静电接地报警仪16套、防爆操作柱16套、灯具34套、开关插座29个、热镀锌圆钢144米；消防泵房电气图中电线敷设1200米、配管370米、接地母线105米、开关插座11个、灯具39套、热镀锌圆钢139米；辅房电气图中电线940米、配管318米、灯具21套、开关插座33个、排气扇2台；门卫及铁路值班室电气图中电线敷设160米、配管43米、灯具2套、开关插座8个；餐厅浴室电气图中电线敷设1095米、配管463米、灯具34套、开关插座35个、等电位端子线2套、热镀锌圆钢120米；卸油泵棚电气图中电线敷设330米、配管143米、接地母线143米、防爆操作柱13套、灯具11套、开关两个、人体静电消除器3套、热镀锌圆钢180米；铁路栈桥电气图中电线敷设4300米、配管1350米、灯具70套、防爆磁力启动器36套、接地母线120米；办公区大门电气图中电线敷设650米、配管207米、灯具7套、开关插座19个；等设施的电气工程施工内容。31.3质量目标优良。电气工程施工质量符合施工图纸及相关规范要求，一次交验合格率100％。第二章施工内容2.1电气工程施工基本安装内容：低压配电柜安装、电缆安装、室内接地系统安装、设备安装附件安装、电气设备安装后的通电调试及操作指导、构筑物照明系统安装、试验及试运转、场地照明灯具安装、室内外接地系统安装和测试、防雷保护系统包括接闪装置、引下线及避雷接地的组装、安装和测试。电气设备及控制与土建相关的预埋件、预留孔、电缆沟的施工2.2执行相关标准GB50074-2002石油库设计规范GB50034-2004建筑照明设计标准GB50052-2009供配电系统设计规范GB50054-2011低压配电设计规定GB50171-2012电气装置安装工程盘、柜及一次回路结线施工及验收规范GBJ65-83工业与民用电力装置的接地设计规范GB50303-2002建筑电气工程施工质量验收规范GB50058-92爆炸和火灾危险环境电力装置设计规范GB4992-85低压电器的外壳保护等级GB50034-92工业企业照明设计标准GB50055-2011通用用电设备配电设计规范SH3097-2000石油化工静电接地设计规范SH3063-1999石油化工企业可燃气体和有毒气体检测报警设计规范4SH3002-2000石油库节能设计导则GB50168-2006电气装置安装工程电缆线路施工及验收规范GB50259-96GB50169-2006电气装置安装工程电气照明装置施工及验收规范电气装置安装工程接地装置施工及验收规范GB50169-2006电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50...
