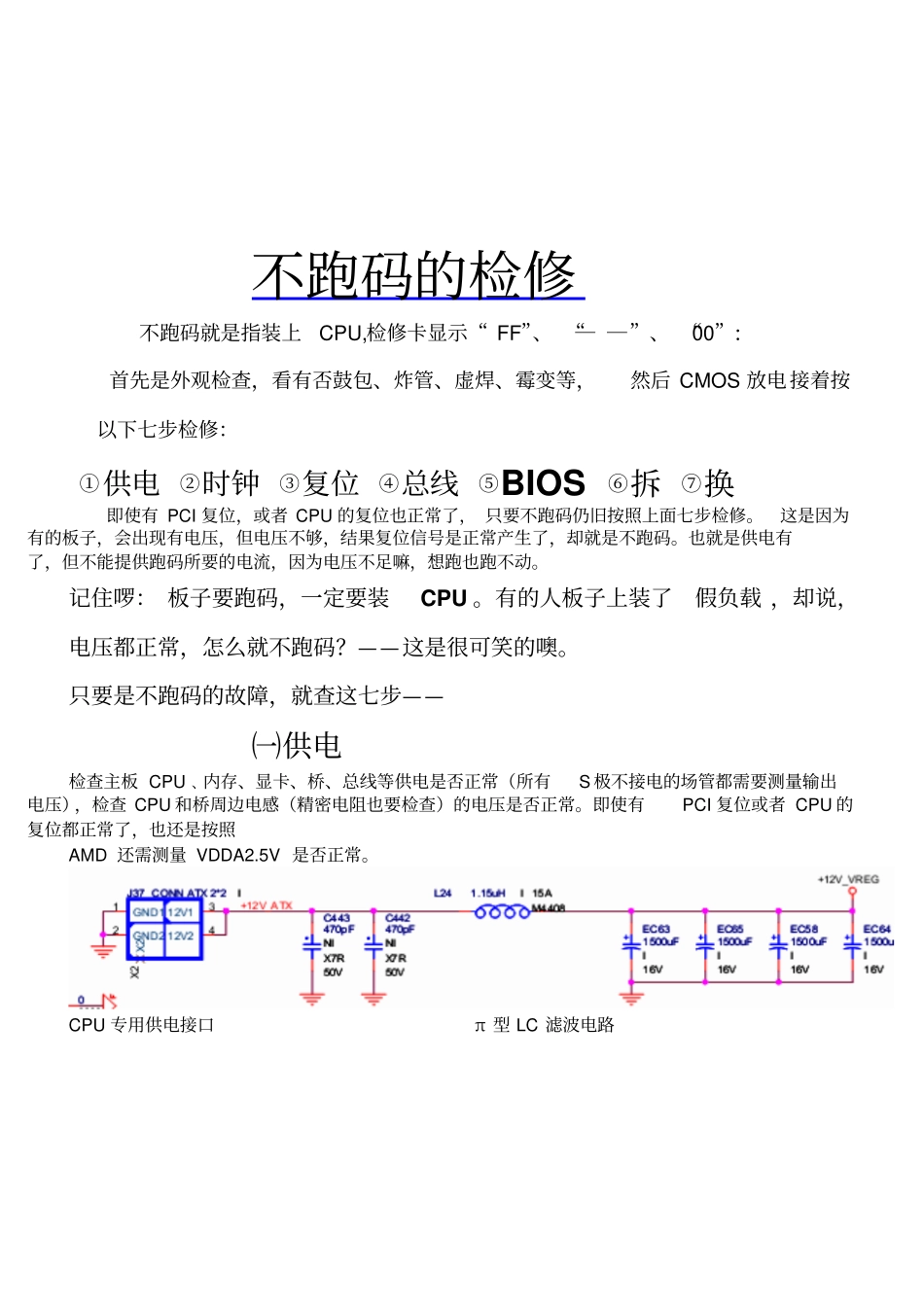

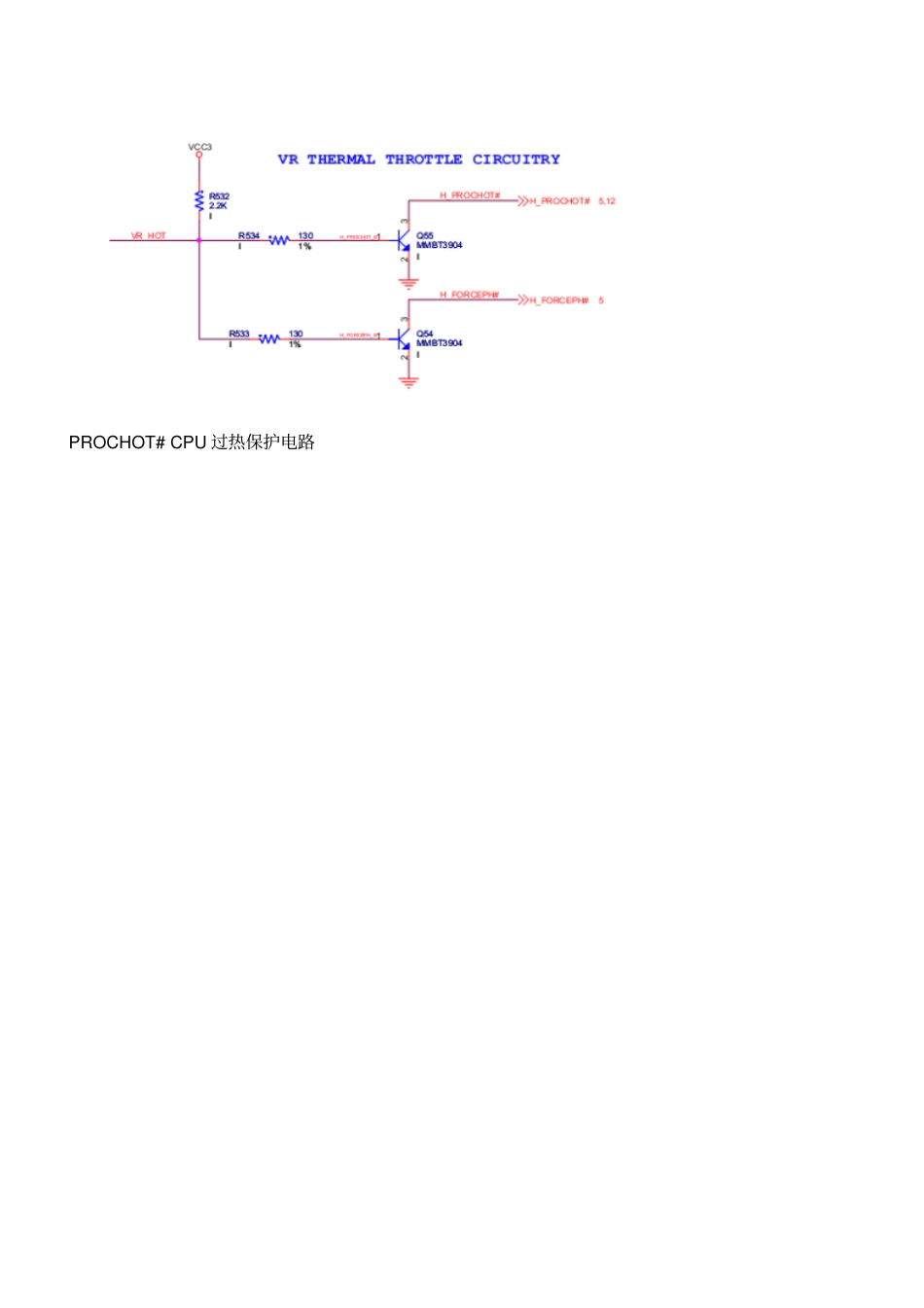

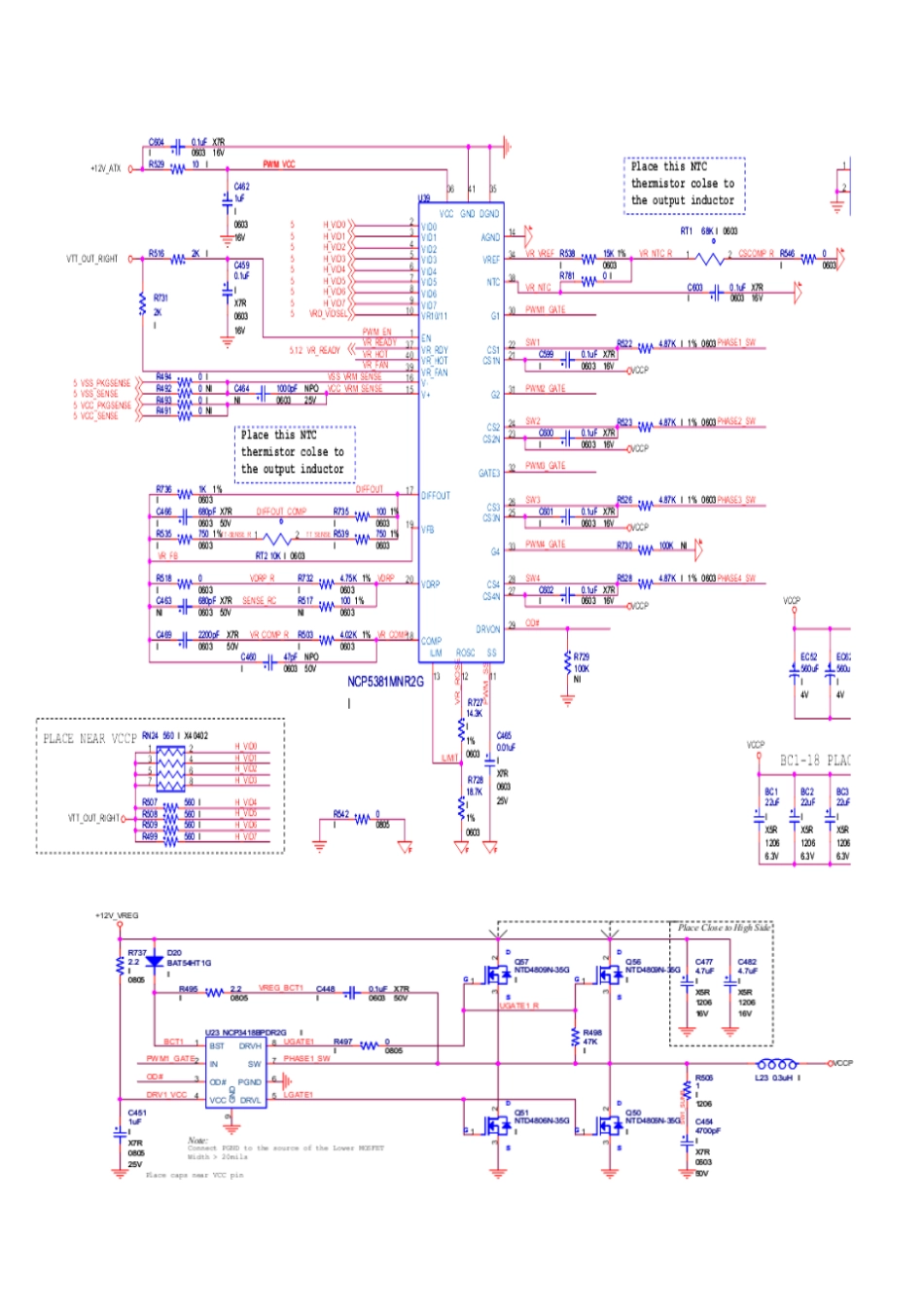

不跑码的检修不跑码就是指装上CPU,检修卡显示“FF”、“──”、“00”:首先是外观检查，看有否鼓包、炸管、虚焊、霉变等，然后CMOS放电接着按以下七步检修：①供电②时钟③复位④总线⑤BIOS⑥拆⑦换即使有PCI复位，或者CPU的复位也正常了，只要不跑码仍旧按照上面七步检修。这是因为有的板子，会出现有电压，但电压不够，结果复位信号是正常产生了，却就是不跑码。也就是供电有了，但不能提供跑码所要的电流，因为电压不足嘛，想跑也跑不动。记住啰：板子要跑码，一定要装CPU。有的人板子上装了假负载，却说，电压都正常，怎么就不跑码？——这是很可笑的噢。只要是不跑码的故障，就查这七步——㈠供电检查主板CPU﹑内存、显卡、桥、总线等供电是否正常（所有S极不接电的场管都需要测量输出电压），检查CPU和桥周边电感（精密电阻也要检查）的电压是否正常。即使有PCI复位或者CPU的复位都正常了，也还是按照AMD还需测量VDDA2.5V是否正常。CPU专用供电接口π型LC滤波电路PROCHOT#CPU过热保护电路CPU供电电路㈡时钟检查主板时钟芯片旁边所有的22Ω/33Ω电阻是否有1.6v供电（有68X电阻的为0.4Ω）；检查PCI槽B16脚是否有1.6v、CPU座总线时钟是否有0.4V,AMD的总线时钟有耦合电容(测不到电压)要注意，可用示波器测，有200M波形。AMD的CPU时钟测量：1、电容不靠近CPU的一端0.4~1.7V,两个电容的电压一样。靠近CPU的一端没有电压。2、两个电容的容量一般是10nf,在线测量时5nf。3、电容不靠近CPU的一端对地阻值要一致，NV芯片组的阻值很低属于正常。CPU时钟的测量1、478直接在假负载上测量，总线的时钟0.4V左右。2、775如果上假负载由CPU电压，可以直接在假负载上测时钟的0.4v电压3、有的775在上假负载时会没有CPU电压，需上真CPU才有CPU电压，要先找到假负载上的CPU时钟测试点与时钟芯片旁的哪个电阻相通，然后再上真CPU，直接测量此电阻，看是否有0.4V电压。4、AMD的时钟测量有特殊性（见上）㈢复位查完CPU供电，查时钟，查完时钟，就该查复位和PG了。检查主版各芯片的复位是否正常。包括BIOS、IO、网卡、插槽、CPU等。如果无复位查复位电路。1、查CPU座上的PG（PWRGD）和复位电压是否1V以上。少数主板也有零点九伏的，通过电路图仔细对照区分。如果没复位的，按时序检修。如果没有PG也是按照时序来检修。2、CPU_PG信号来源：1、INTEL/ATI——是南桥发给CPU的2、NVIDIA/SIS——北桥发给CPU的。3、VIA——是其他电路发给CPU和南桥的3、复位电路原理与检修全板电压正常后，时钟芯片也开始工作，发出各路时钟。当南桥的工作电压（VCC3，*VSB，桥供电）和几组时钟都正常，且南桥的PWROK脚和VRMPWRGD脚得到了高电平(3.3v)后，发出总的复位(3.3v)。老款主板叫作PCIRST#，新款主板称为PLTRST#，而PCIRST#用于其他设备的复位。老款主板复位电路示意图PG的产生方式：新款主板复位电路示意图及PG的产生方式：复位电路的故障检修：复位电路的故障有两种：一、全板无复位。二、无CPU复位CPU无复位------是指CPU复位测试点上电压低于正常值。若异常——（四）总线供电、时钟、复位全正常，还是不跑码，就要看看总线了。总线有四大总线：1、CPU——北桥有两种方法：一是------打值卡，准确，但麻烦。一是-------带灯座，直观，省力，但有些板不准确（在宇力----ULI的主板上带灯座检时，准确性很低，因为在正常时它也有一半灯亮一半灯不亮，因此很难用带灯座来判断，只能用打值卡了。）A、值偏大（灯不亮）——有断路。如：CPU/桥有空焊，CPU到桥断线，CPU和桥接触不良。B、值偏小(灯太亮)——有短路，连锡，桥损坏C、如果灯不亮，压了也不亮，只能打值、跑线，一般短线的比较多。注意1、478、775的数据线和地址线通往北桥，控制线通往南桥2、478、775平台所有芯片组，其它平台的NV、VIA、SIS芯片组也能用带灯座。ULI和ATI芯片组只能用假负载。2、北桥——南桥A、如果值偏大------用断线法判断哪边空焊、断线。B、如果值偏小------用断线法判断是那边短路注意：1、要确定主板上，要检查的对象，是否是连接南北桥的同一类信号线。2、部分主板有两种值，如：IntelG31以上和ATI。3、高端主板南北桥之间可能...
