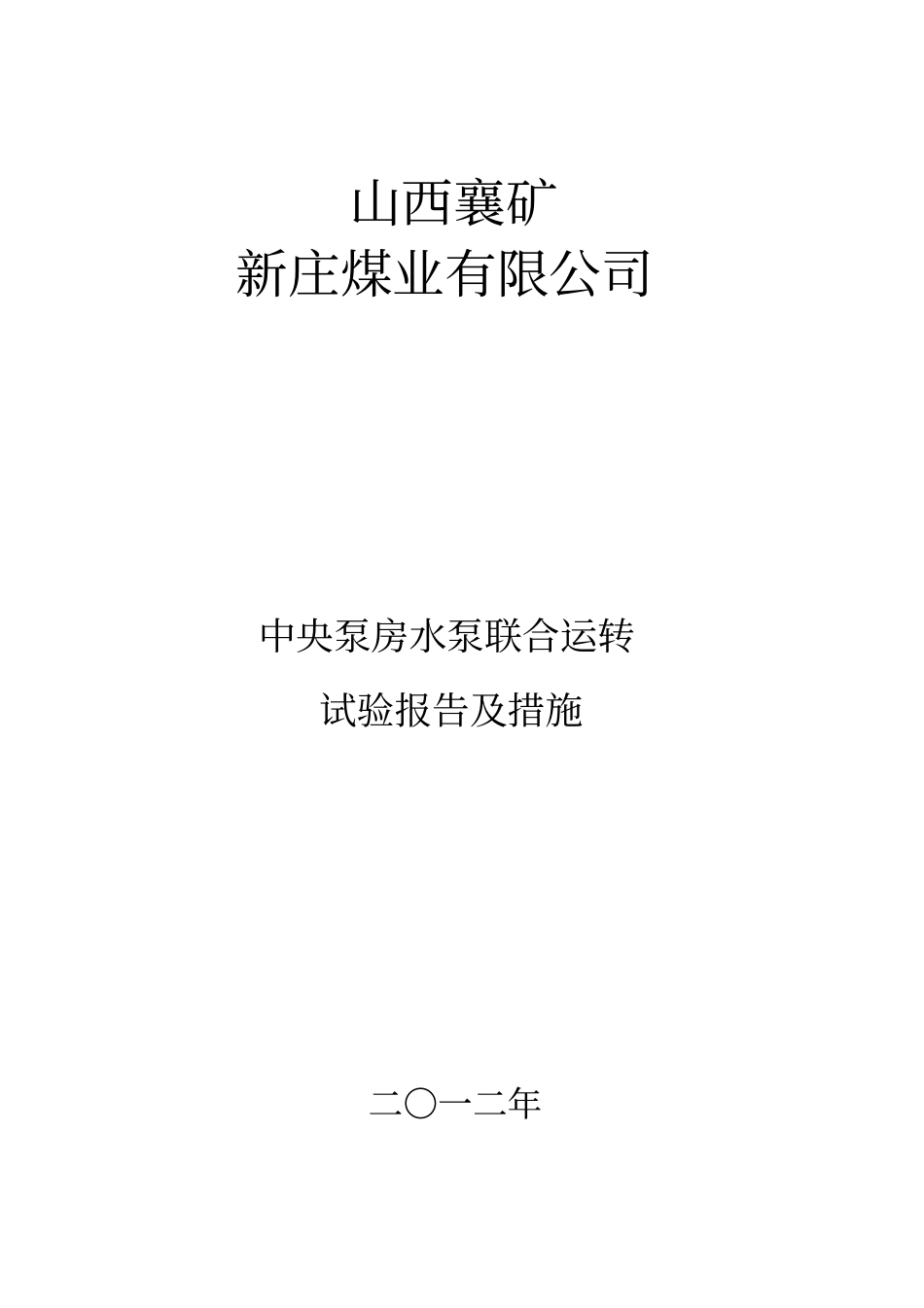

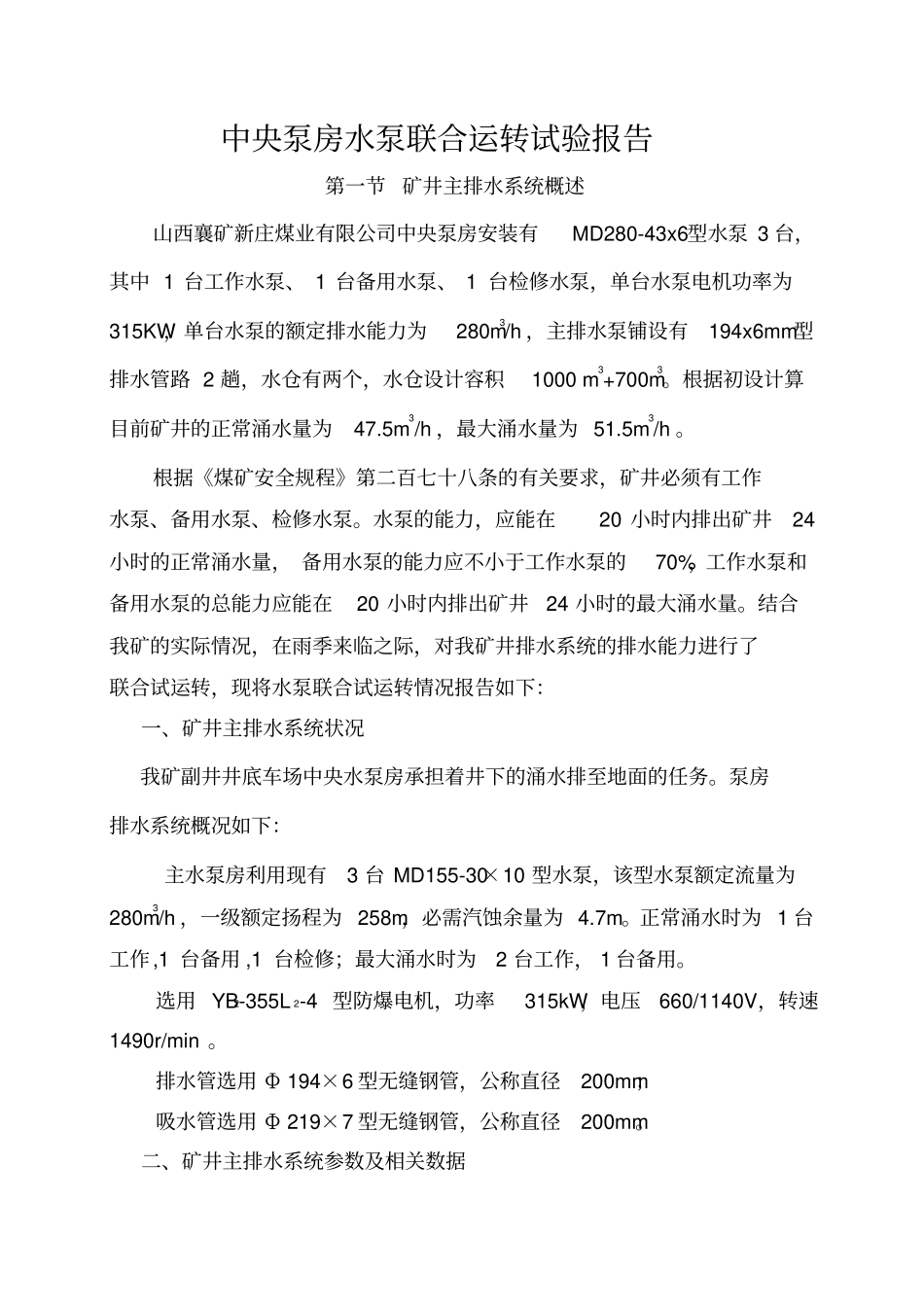

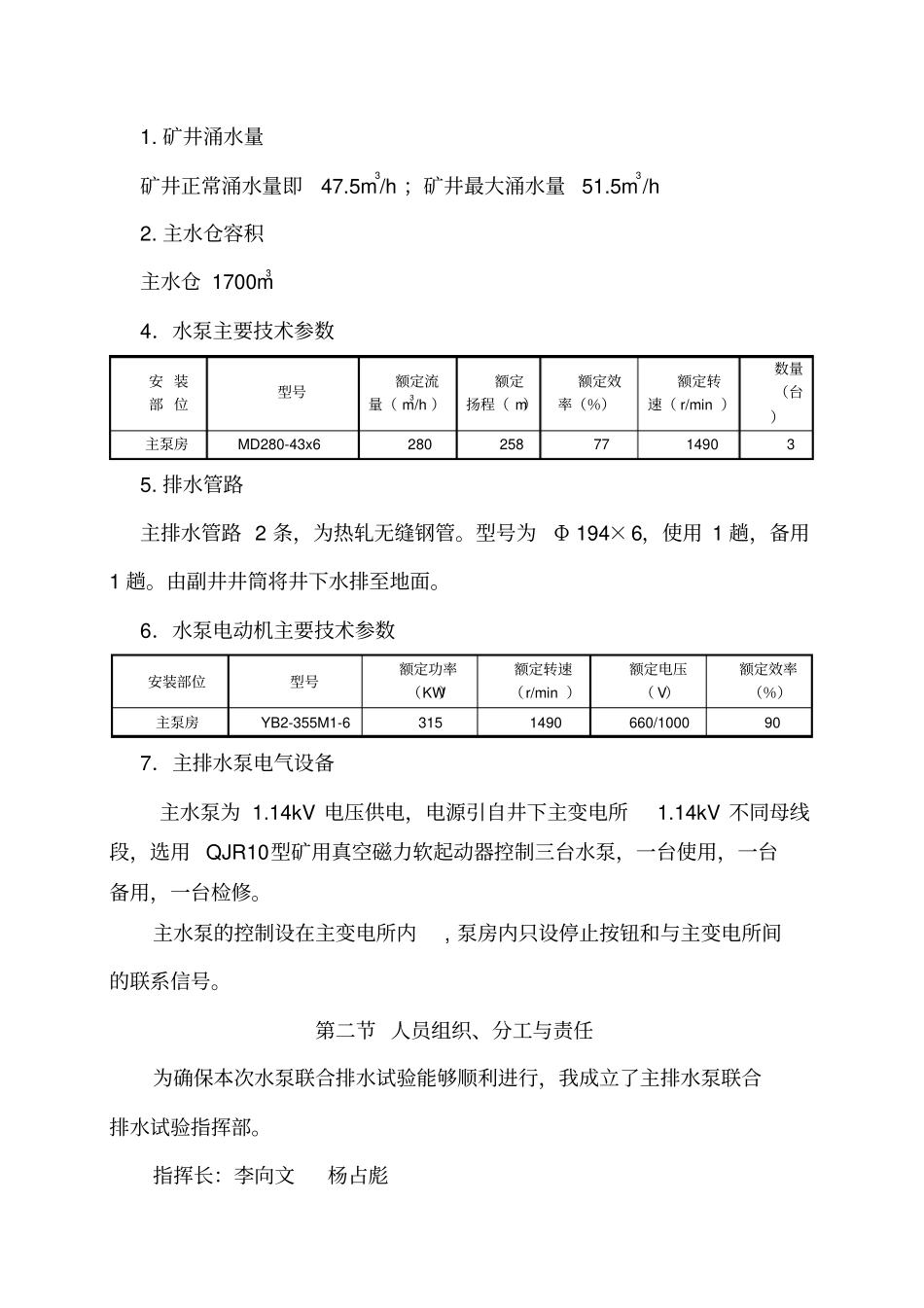

山西襄矿新庄煤业有限公司中央泵房水泵联合运转试验报告及措施二〇一二年中央泵房水泵联合运转试验报告第一节矿井主排水系统概述山西襄矿新庄煤业有限公司中央泵房安装有MD280-43x6型水泵3台，其中1台工作水泵、1台备用水泵、1台检修水泵，单台水泵电机功率为315KW，单台水泵的额定排水能力为280m3/h，主排水泵铺设有194x6mm型排水管路2趟，水仓有两个，水仓设计容积1000m3+700m3。根据初设计算目前矿井的正常涌水量为47.5m3/h，最大涌水量为51.5m3/h。根据《煤矿安全规程》第二百七十八条的有关要求，矿井必须有工作水泵、备用水泵、检修水泵。水泵的能力，应能在20小时内排出矿井24小时的正常涌水量，备用水泵的能力应不小于工作水泵的70%，工作水泵和备用水泵的总能力应能在20小时内排出矿井24小时的最大涌水量。结合我矿的实际情况，在雨季来临之际，对我矿井排水系统的排水能力进行了联合试运转，现将水泵联合试运转情况报告如下：一、矿井主排水系统状况我矿副井井底车场中央水泵房承担着井下的涌水排至地面的任务。泵房排水系统概况如下：主水泵房利用现有3台MD155-30×10型水泵，该型水泵额定流量为280m3/h，一级额定扬程为258m，必需汽蚀余量为4.7m。正常涌水时为1台工作,1台备用,1台检修；最大涌水时为2台工作，1台备用。选用YB2-355L2-4型防爆电机，功率315kW，电压660/1140V，转速1490r/min。排水管选用Φ194×6型无缝钢管，公称直径200mm；吸水管选用Φ219×7型无缝钢管，公称直径200mm。二、矿井主排水系统参数及相关数据1.矿井涌水量矿井正常涌水量即47.5m3/h；矿井最大涌水量51.5m3/h2.主水仓容积主水仓1700m34．水泵主要技术参数安装部位型号额定流量（m3/h）额定扬程（m）额定效率（％）额定转速（r/min）数量（台）主泵房MD280-43x628025877149035.排水管路主排水管路2条，为热轧无缝钢管。型号为Φ194×6，使用1趟，备用1趟。由副井井筒将井下水排至地面。6．水泵电动机主要技术参数安装部位型号额定功率（KW）额定转速（r/min）额定电压（V）额定效率（％）主泵房YB2-355M1-63151490660/1000907．主排水泵电气设备主水泵为1.14kV电压供电，电源引自井下主变电所1.14kV不同母线段，选用QJR10型矿用真空磁力软起动器控制三台水泵，一台使用，一台备用，一台检修。主水泵的控制设在主变电所内,泵房内只设停止按钮和与主变电所间的联系信号。第二节人员组织、分工与责任为确保本次水泵联合排水试验能够顺利进行，我成立了主排水泵联合排水试验指挥部。指挥长：李向文杨占彪副指挥长：赵建峰成员：赵双龙李卫兵孙晓华指挥部设在矿调度室，统一指挥试验工作。为确保试验安全顺利进行，同时成立了电气、机械、地面排水、测水、资料五个专业组，各专业组的责任如下：1、电气组由赵双龙任组长，负责井上下供电；2、机械组由李卫兵任组长，负责泵房的开停泵及管路检查维护等工作；3、地面排水组由孙晓华任组长，负责保证地面排水的疏导与畅通工作；4、测水组由朱国旺任组长，负责测定水量工作，并做好记录；5、资料组由郭伟负责，做好试验技术资料的记录收集、归档工作。第三节试验方法和步骤1、试验时间：2012年4月20日2、试验操作前分别做了如下准备工作：（1）各专业组组长对所分管工作的准备情况进行一次核对检查，试验前操作人员把所有水泵运行了一遍，证实了水泵的完好。（2）联合试验前水仓水位达到了最高位置，具备试验的条件。泵房依次起动各泵，使工作和备用水泵同时工作（3）各专业组人员、井上下操作维护人员、检测人员在规定时间内到位。开泵同时进行测试工作，并记录好各种数据。（4）重新检查、检验总控及分控高爆开关整定值，具体整定数值满足群泵试验，并向指挥部汇报。（5）完成测试工作，停泵。（6）恢复原运行方式3、试验步骤：一泵一管试验：（1#水泵,1#排水管路）10:00指挥长王矿长在矿调度室下达试验命令。井下主排水泵房记录员记录开泵前中央变电所二回路总控电流值及分控开关的电度数。地面测水组记录开泵前沉淀池水位距顶面的高度。10:02主排水水泵工开启1#水泵，待水泵运转正常后，开启1#排水管路，进行一泵一管试验。10:05电气维护人员对配...
