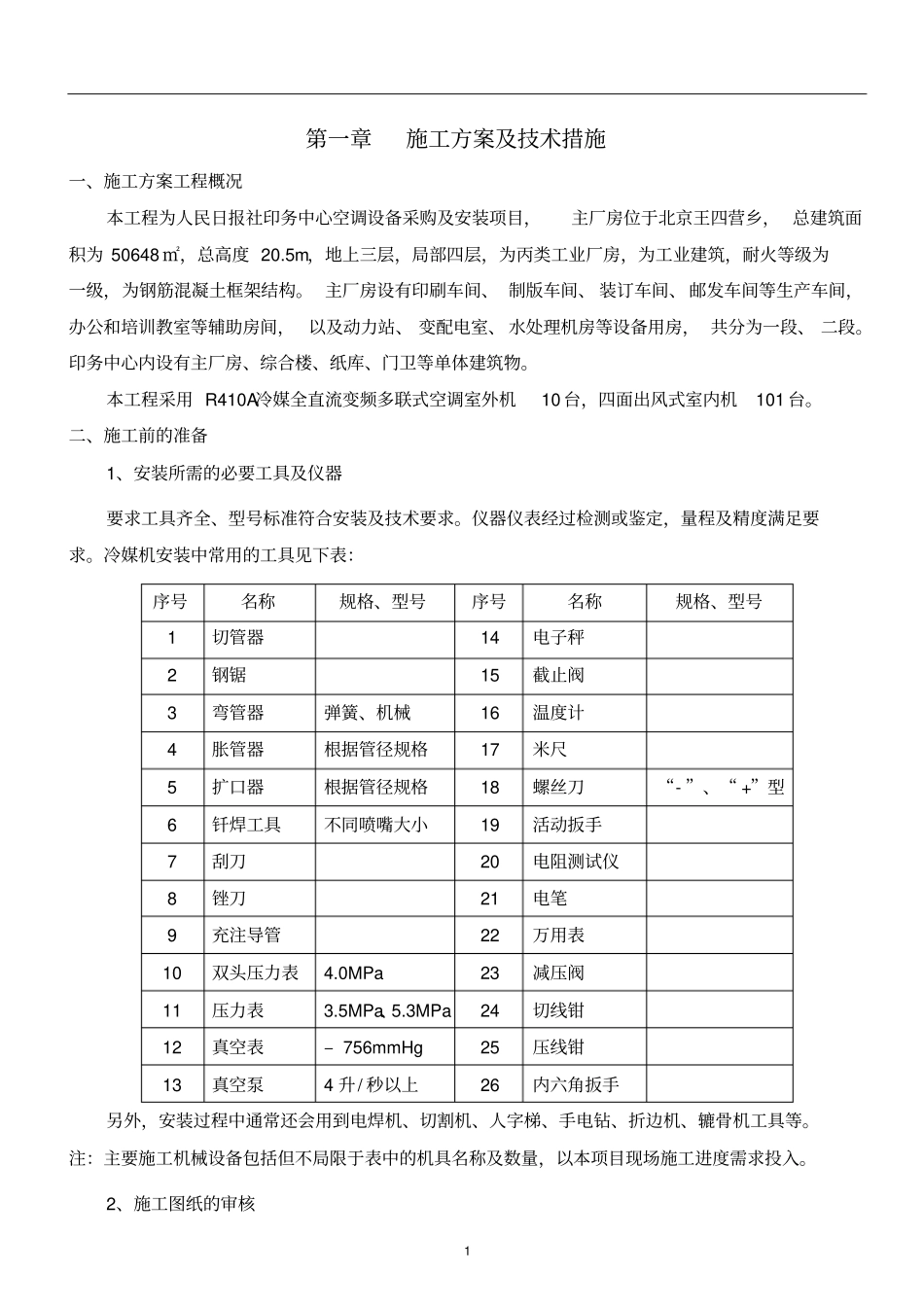

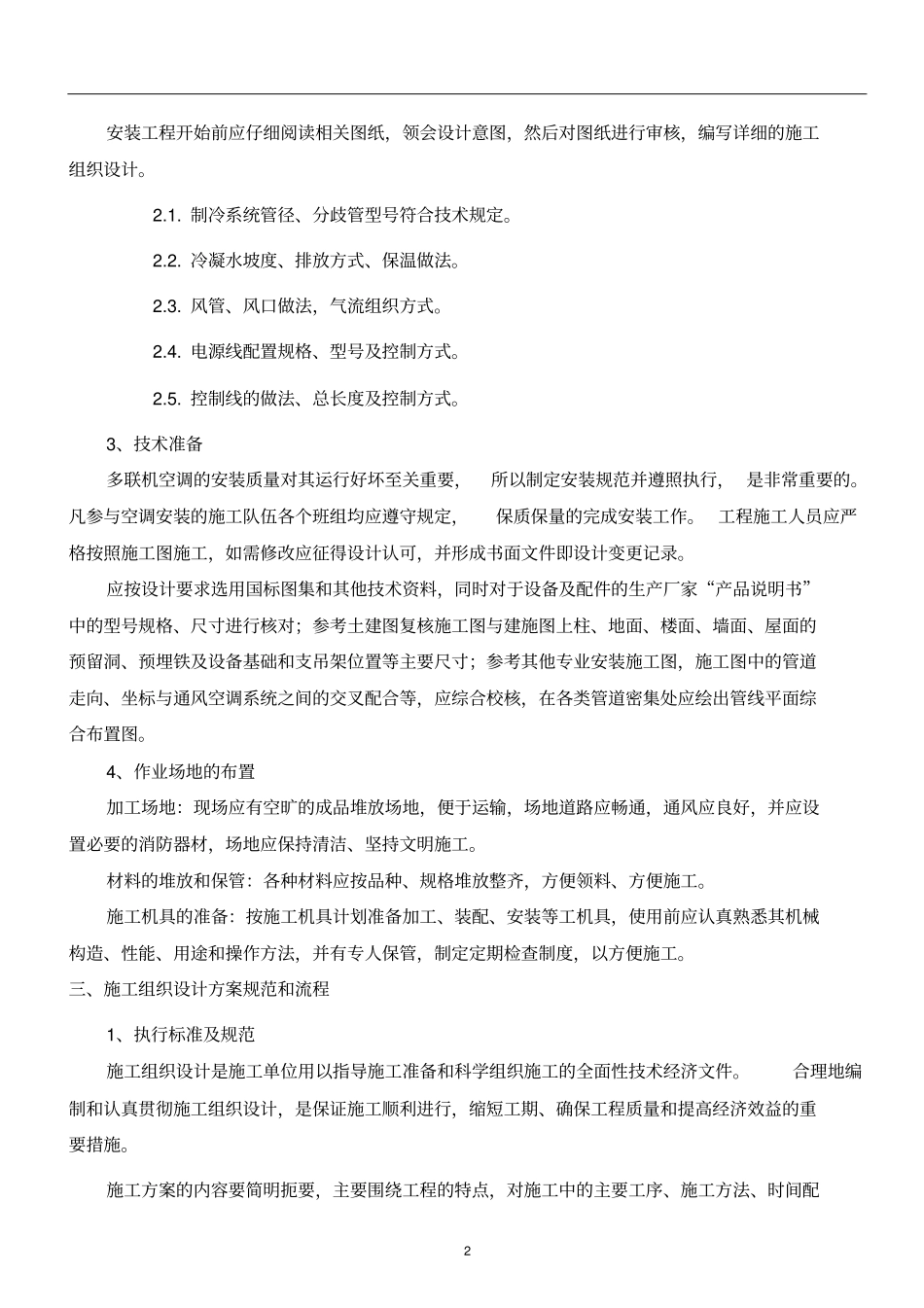

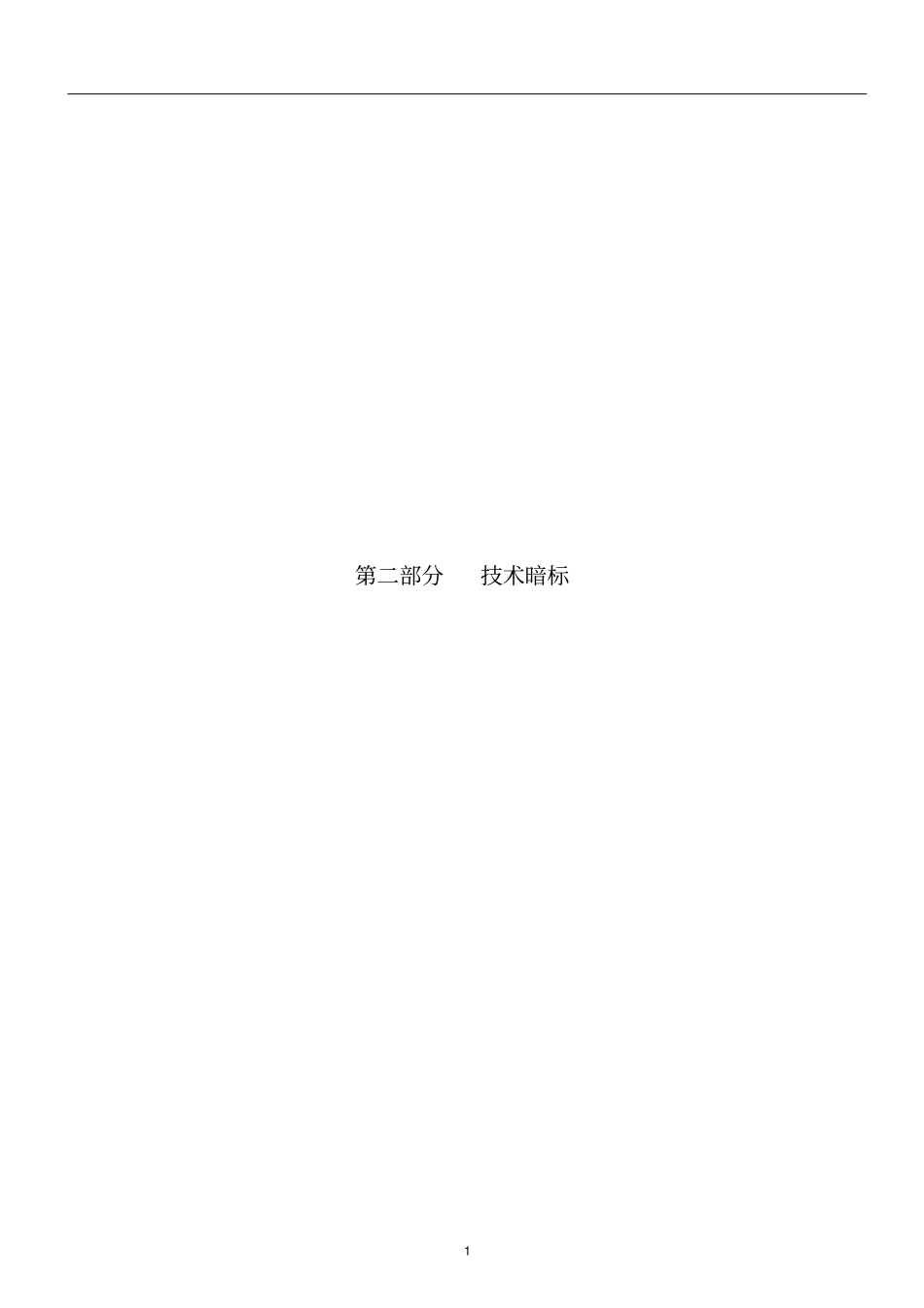

1第二部分技术暗标1第一章施工方案及技术措施一、施工方案工程概况本工程为人民日报社印务中心空调设备采购及安装项目，主厂房位于北京王四营乡，总建筑面积为50648㎡，总高度20.5m，地上三层，局部四层，为丙类工业厂房，为工业建筑，耐火等级为一级，为钢筋混凝土框架结构。主厂房设有印刷车间、制版车间、装订车间、邮发车间等生产车间，办公和培训教室等辅助房间，以及动力站、变配电室、水处理机房等设备用房，共分为一段、二段。印务中心内设有主厂房、综合楼、纸库、门卫等单体建筑物。本工程采用R410A冷媒全直流变频多联式空调室外机10台，四面出风式室内机101台。二、施工前的准备1、安装所需的必要工具及仪器要求工具齐全、型号标准符合安装及技术要求。仪器仪表经过检测或鉴定，量程及精度满足要求。冷媒机安装中常用的工具见下表：序号名称规格、型号序号名称规格、型号1切管器14电子秤2钢锯15截止阀3弯管器弹簧、机械16温度计4胀管器根据管径规格17米尺5扩口器根据管径规格18螺丝刀“-”、“+”型6钎焊工具不同喷嘴大小19活动扳手7刮刀20电阻测试仪8锉刀21电笔9充注导管22万用表10双头压力表4.0MPa23减压阀11压力表3.5MPa、5.3MPa24切线钳12真空表–756mmHg25压线钳13真空泵4升/秒以上26内六角扳手另外，安装过程中通常还会用到电焊机、切割机、人字梯、手电钻、折边机、辘骨机工具等。注：主要施工机械设备包括但不局限于表中的机具名称及数量，以本项目现场施工进度需求投入。2、施工图纸的审核2安装工程开始前应仔细阅读相关图纸，领会设计意图，然后对图纸进行审核，编写详细的施工组织设计。2.1.制冷系统管径、分歧管型号符合技术规定。2.2.冷凝水坡度、排放方式、保温做法。2.3.风管、风口做法，气流组织方式。2.4.电源线配置规格、型号及控制方式。2.5.控制线的做法、总长度及控制方式。3、技术准备多联机空调的安装质量对其运行好坏至关重要，所以制定安装规范并遵照执行，是非常重要的。凡参与空调安装的施工队伍各个班组均应遵守规定，保质保量的完成安装工作。工程施工人员应严格按照施工图施工，如需修改应征得设计认可，并形成书面文件即设计变更记录。应按设计要求选用国标图集和其他技术资料，同时对于设备及配件的生产厂家“产品说明书”中的型号规格、尺寸进行核对；参考土建图复核施工图与建施图上柱、地面、楼面、墙面、屋面的预留洞、预埋铁及设备基础和支吊架位置等主要尺寸；参考其他专业安装施工图，施工图中的管道走向、坐标与通风空调系统之间的交叉配合等，应综合校核，在各类管道密集处应绘出管线平面综合布置图。4、作业场地的布置加工场地：现场应有空旷的成品堆放场地，便于运输，场地道路应畅通，通风应良好，并应设置必要的消防器材，场地应保持清洁、坚持文明施工。材料的堆放和保管：各种材料应按品种、规格堆放整齐，方便领料、方便施工。施工机具的准备：按施工机具计划准备加工、装配、安装等工机具，使用前应认真熟悉其机械构造、性能、用途和操作方法，并有专人保管，制定定期检查制度，以方便施工。三、施工组织设计方案规范和流程1、执行标准及规范施工组织设计是施工单位用以指导施工准备和科学组织施工的全面性技术经济文件。合理地编制和认真贯彻施工组织设计，是保证施工顺利进行，缩短工期、确保工程质量和提高经济效益的重要措施。施工方案的内容要简明扼要，主要围绕工程的特点，对施工中的主要工序、施工方法、时间配3合和空间布置等进行合理安排，以保证施工作业正常进行。主要施工规范如下：《国家规范、标准及规定》；《北京市规范、标准及规定》；《设计单位在图纸内所述的特别要求及规定》；《招标文件技术要求》；《设备/材料供应商单位在产品说明内所述的特别要求及规定》；《民用建筑设计防火规范》；《空调制冷设备消声与隔振使用设计手册》；《空调调节设计手册》；《采暖通风与空气调节设计规范》GBJ19-87（2002版）；《通风与空调工程施工及验收规范》GB50243-2002；《采暖通风与空气调节设计手册》等；《公共建筑节能设计标准》GB50189-2005《建筑给水排水设计规范》GBJ15-88《民用建筑电气设计规范》...
