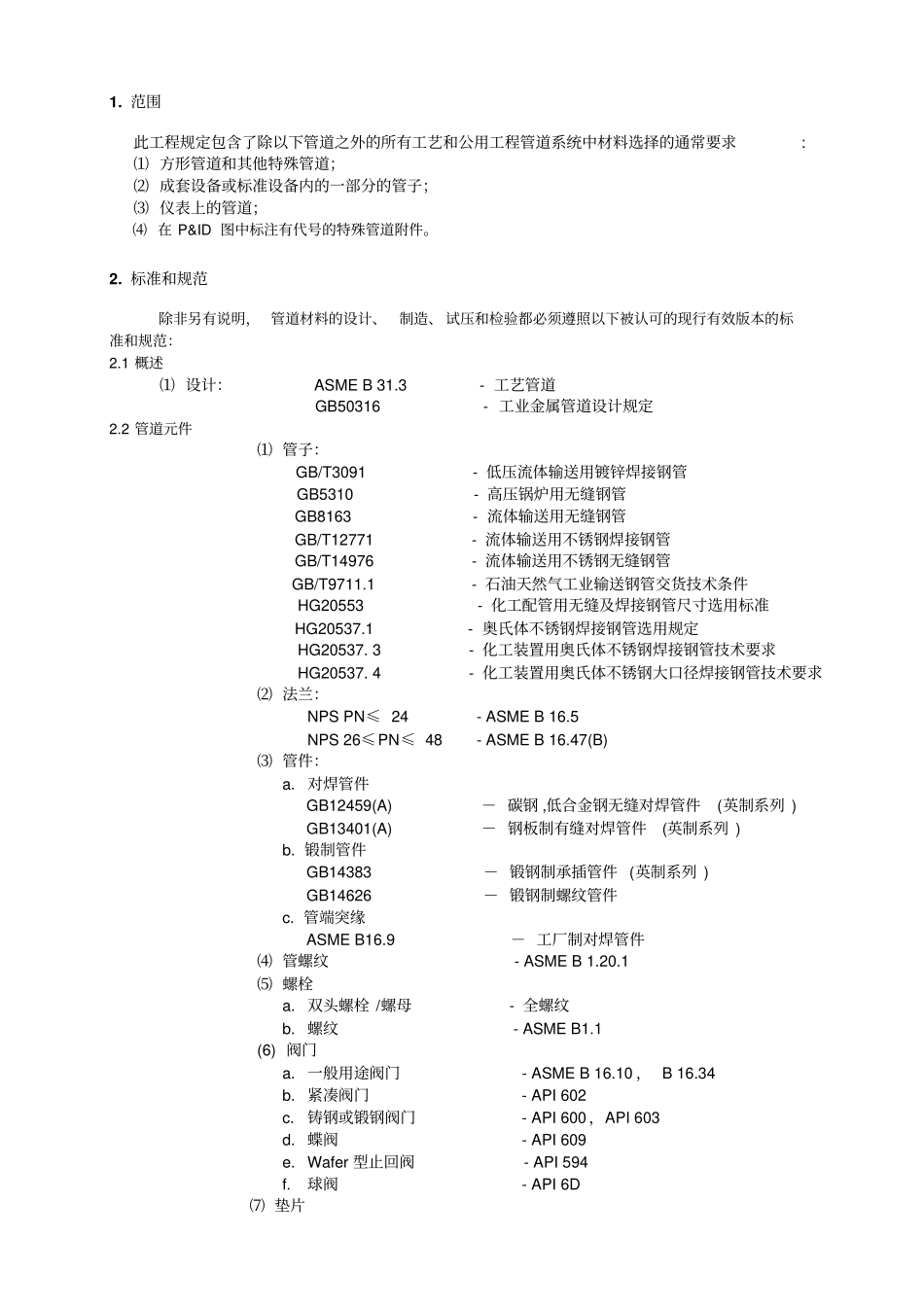

管道材料选用及等级规定目录1.范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.2.标准和规范⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.3.管道等级⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.4.缩写词⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5.管道等级索引⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6.管道材料等级⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1.范围此工程规定包含了除以下管道之外的所有工艺和公用工程管道系统中材料选择的通常要求:⑴方形管道和其他特殊管道；⑵成套设备或标准设备内的一部分的管子；⑶仪表上的管道；⑷在P&ID图中标注有代号的特殊管道附件。2.标准和规范除非另有说明，管道材料的设计、制造、试压和检验都必须遵照以下被认可的现行有效版本的标准和规范：2.1概述⑴设计：ASMEB31.3-工艺管道GB50316-工业金属管道设计规定2.2管道元件⑴管子：GB/T3091-低压流体输送用镀锌焊接钢管GB5310-高压锅炉用无缝钢管GB8163-流体输送用无缝钢管GB/T12771-流体输送用不锈钢焊接钢管GB/T14976-流体输送用不锈钢无缝钢管GB/T9711.1-石油天然气工业输送钢管交货技术条件HG20553-化工配管用无缝及焊接钢管尺寸选用标准HG20537.1-奥氏体不锈钢焊接钢管选用规定HG20537.3-化工装置用奥氏体不锈钢焊接钢管技术要求HG20537.4-化工装置用奥氏体不锈钢大口径焊接钢管技术要求⑵法兰：NPSPN≤24-ASMEB16.5NPS26≤PN≤48-ASMEB16.47(B)⑶管件：a.对焊管件GB12459(A)－碳钢,低合金钢无缝对焊管件(英制系列)GB13401(A)－钢板制有缝对焊管件(英制系列)b.锻制管件GB14383－锻钢制承插管件(英制系列)GB14626－锻钢制螺纹管件c.管端突缘ASMEB16.9－工厂制对焊管件⑷管螺纹-ASMEB1.20.1⑸螺栓a.双头螺栓/螺母-全螺纹b.螺纹-ASMEB1.1(6)阀门a.一般用途阀门-ASMEB16.10，B16.34b.紧凑阀门-API602c.铸钢或锻钢阀门-API600，API603d.蝶阀-API609e.Wafer型止回阀-API594f.球阀-API6D⑺垫片a.平垫片-ASMEB16.21b.缠绕垫-ASMEB16.20c.环形垫-ASMEB16.202.3检验和试验a.阀门检验和试验-API5983.管道等级3.1概述3.1.1管子3.1.1.1厚是依照管线在管线表中的设计条件按照GB50316来计算，并考虑腐蚀裕量、机加工裕量及负偏差。3.1.1.2管子的制造检验标准和尺寸标准如下：制造及检验标准尺寸标准无缝焊接碳钢管合金钢管GB8163GB5310GB/T13793GB9711.1HG20553镀锌钢管GB/T3091GB/T3091不锈钢管GB/T14976GB/T12771HG20537.4HG205533.1.2管件包括对焊管件和锻制管件：对焊管件包括：90o弯头，45o弯头，短半径弯头，三通，管帽，同心和偏心异径管。锻制管件包含以下承插和螺纹管件：90o弯头，45o弯头，三通，异径管，管帽，管接头，半管接头，异径管接头，丝堵。3.1.3分支连接的选择参见各等级分支表；3.1.4对焊的管件，法兰和阀门的端部壁厚应该与各自相连管子的壁厚相匹配。3.1.5管件标准的选用：承插管件标准：GB/T14383螺纹管件标准：GB/T14626无缝对焊管件标准：GB12459钢板制对焊管件标准：GB/T13401或GB12459/AA（AA表示参考）3.1.6螺纹连接形式，用于以下几种情形：-仪表连接-放空、排净的管帽-水压试验的试验丝堵-取样连接除了A2A、A1X两个等级，其他所有等级水压试验用的测试丝堵都应该在试验后实施密封焊接。3.1.7法兰连接面的粗糙度应满足以下条件：平垫片—————————普通光洁（125-500AARH）缠绕垫片————————光滑表面（125-250AARH）环形垫—————————不能超过63AARH3.1.8以下阀门应采用齿轮传动方式：压力等级闸阀截止阀球阀蝶阀CL.150≧16”≧10”≧8”≧8”CL.300≧12”≧8”≧6”≧6”CL.600≧10”≧6”≧6”≧6”3.2管道等级代号说明管道材料等级的代号包含了三个字母，如下：A1A第三单元第二单元第一单元⑴第一单元表示压力等级：A：CL150B：CL300D：CL600⑵第二单元区别相同压力等级、相同管道材料下的不同等级。⑶第三单元表示管道材质类别。A：ST.20B：12CrMoL：OOCr17Ni14Mo2K：OCr18Ni9X：Q235B(Galvanized)4....
