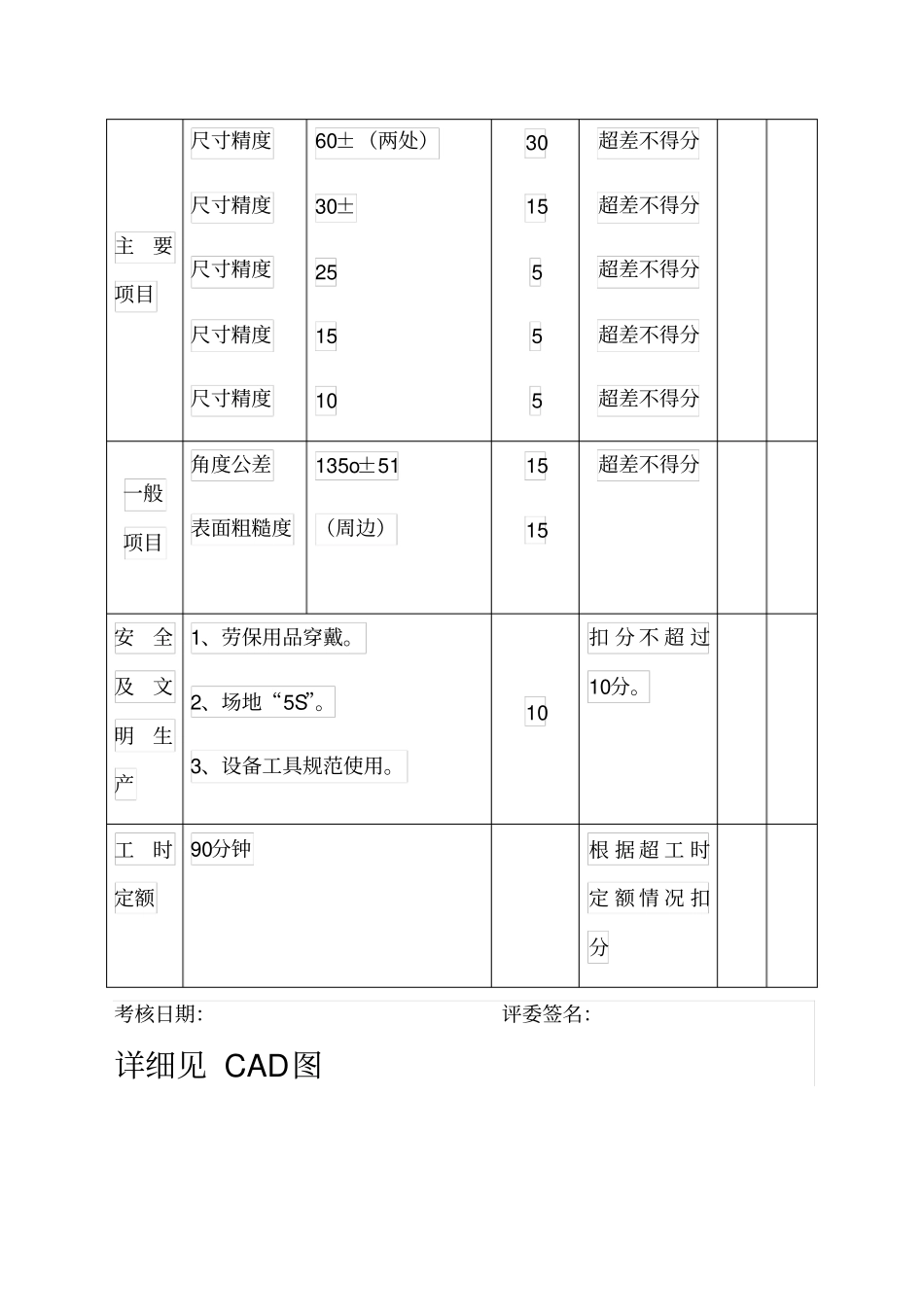

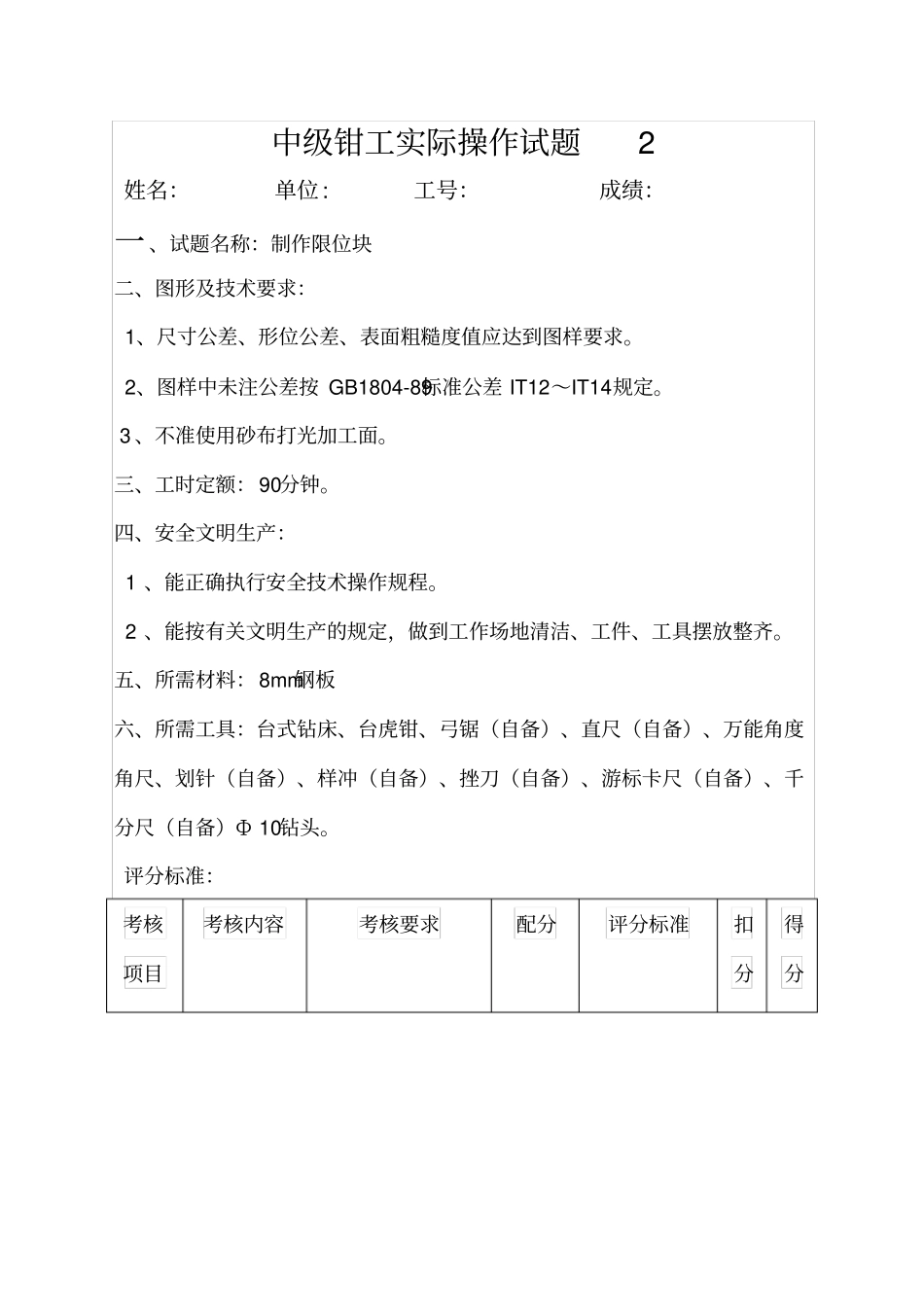

中级钳工实际操作试题2姓名：单位:工号：成绩：一、试题名称：制作限位块二、图形及技术要求：1、尺寸公差、形位公差、表面粗糙度值应达到图样要求。2、图样中未注公差按GB1804-89标准公差IT12～IT14规定。3、不准使用砂布打光加工面。三、工时定额：90分钟。四、安全文明生产：1、能正确执行安全技术操作规程。2、能按有关文明生产的规定，做到工作场地清洁、工件、工具摆放整齐。五、所需材料：8mm钢板六、所需工具：台式钻床、台虎钳、弓锯（自备）、直尺（自备）、万能角度角尺、划针（自备）、样冲（自备）、挫刀（自备）、游标卡尺（自备）、千分尺（自备）Ф10钻头。评分标准：考核项目考核内容考核要求配分评分标准扣分得分主要项目尺寸精度尺寸精度尺寸精度尺寸精度尺寸精度60±（两处）30±2515103015555超差不得分超差不得分超差不得分超差不得分超差不得分一般项目角度公差表面粗糙度135o±51（周边）1515超差不得分安全及文明生产1、劳保用品穿戴。2、场地“5S”。3、设备工具规范使用。10扣分不超过10分。工时定额90分钟根据超工时定额情况扣分考核日期：评委签名：详细见CAD图
