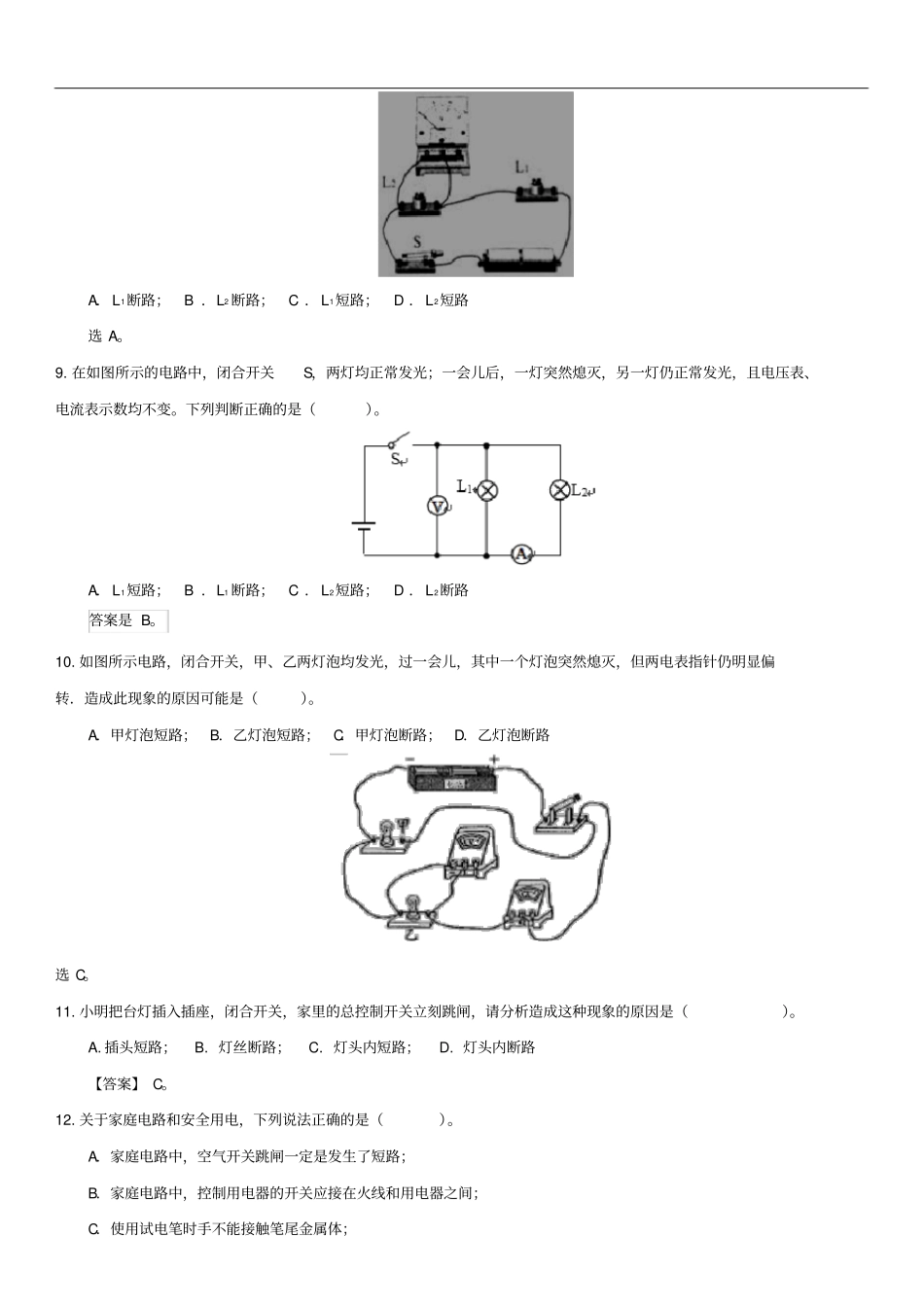

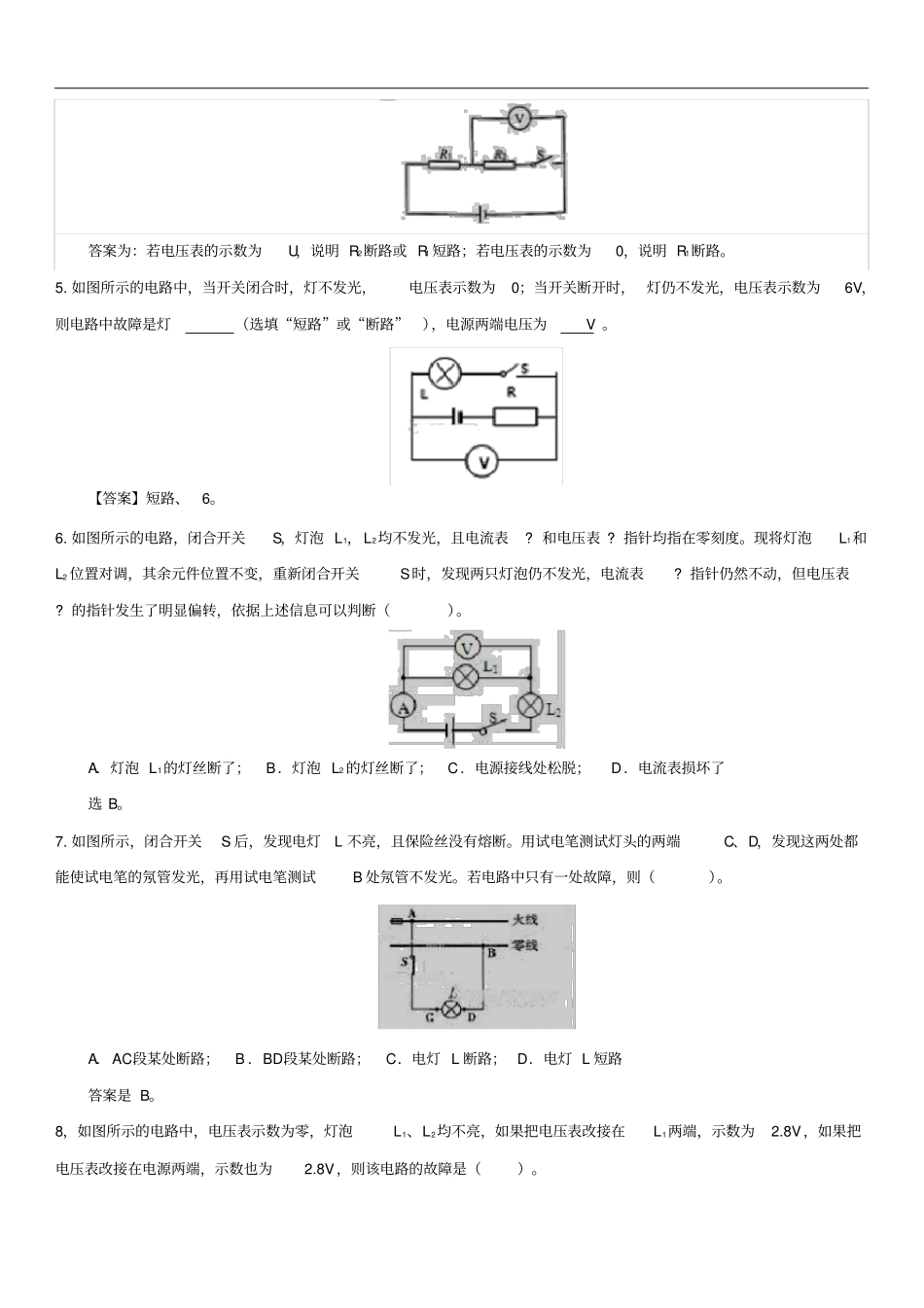

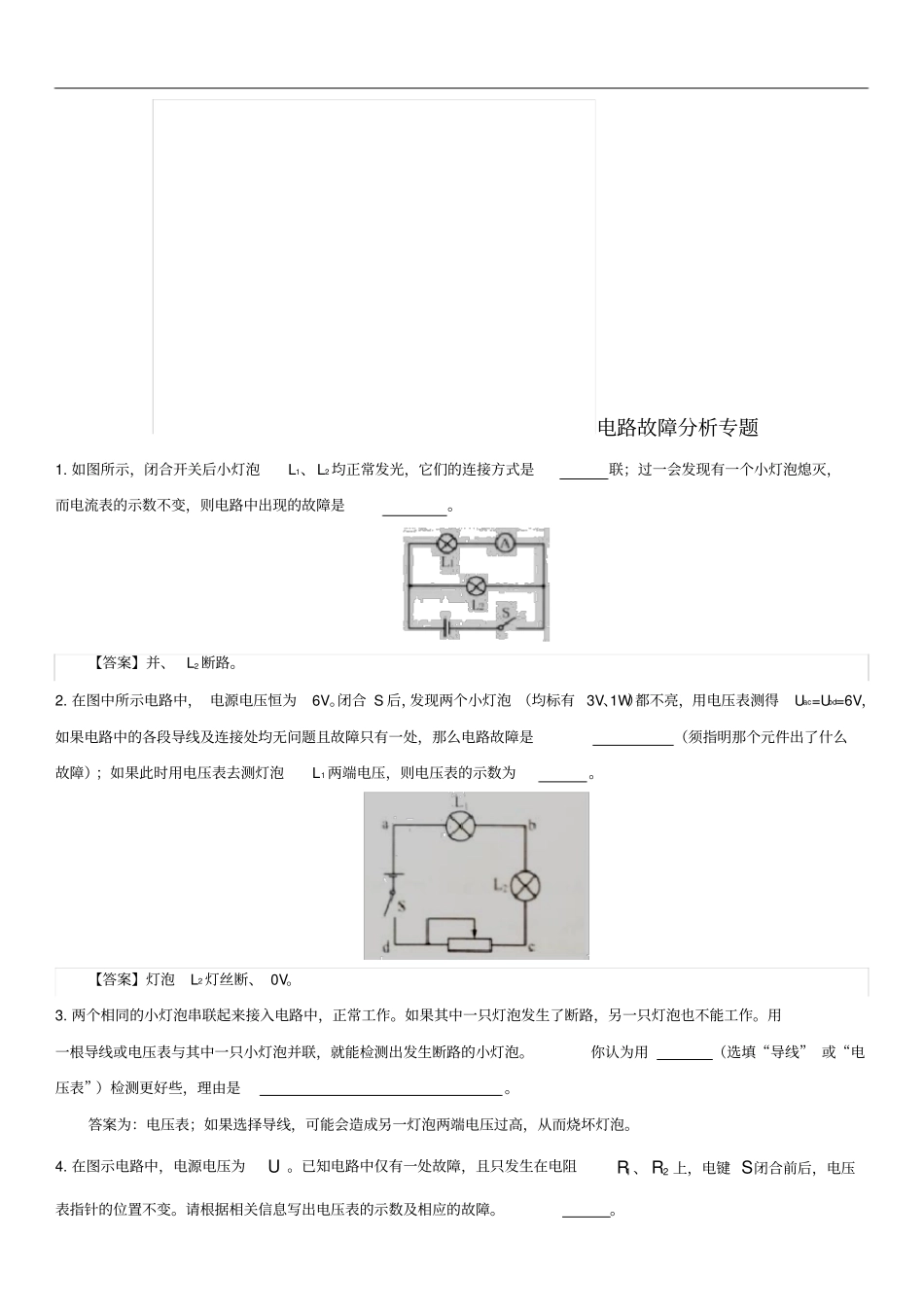

电路故障分析专题1.如图所示，闭合开关后小灯泡L1、L2均正常发光，它们的连接方式是联；过一会发现有一个小灯泡熄灭，而电流表的示数不变，则电路中出现的故障是。【答案】并、L2断路。2.在图中所示电路中，电源电压恒为6V。闭合S后，发现两个小灯泡（均标有3V、1W）都不亮，用电压表测得Uac=Ubd=6V，如果电路中的各段导线及连接处均无问题且故障只有一处，那么电路故障是（须指明那个元件出了什么故障）；如果此时用电压表去测灯泡L1两端电压，则电压表的示数为。【答案】灯泡L2灯丝断、0V。3.两个相同的小灯泡串联起来接入电路中，正常工作。如果其中一只灯泡发生了断路，另一只灯泡也不能工作。用一根导线或电压表与其中一只小灯泡并联，就能检测出发生断路的小灯泡。你认为用（选填“导线”或“电压表”）检测更好些，理由是。答案为：电压表；如果选择导线，可能会造成另一灯泡两端电压过高，从而烧坏灯泡。4.在图示电路中，电源电压为U。已知电路中仅有一处故障，且只发生在电阻1R、2R上，电键S闭合前后，电压表指针的位置不变。请根据相关信息写出电压表的示数及相应的故障。。答案为：若电压表的示数为U，说明R2断路或R1短路；若电压表的示数为0，说明R1断路。5.如图所示的电路中，当开关闭合时，灯不发光，电压表示数为0；当开关断开时，灯仍不发光，电压表示数为6V，则电路中故障是灯（选填“短路”或“断路”），电源两端电压为V。【答案】短路、6。6.如图所示的电路，闭合开关S，灯泡L1，L2均不发光，且电流表?和电压表?指针均指在零刻度。现将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表?指针仍然不动，但电压表?的指针发生了明显偏转，依据上述信息可以判断（）。A．灯泡L1的灯丝断了；B．灯泡L2的灯丝断了；C．电源接线处松脱；D．电流表损坏了选B。7.如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光。若电路中只有一处故障，则（）。A．AC段某处断路；B．BD段某处断路；C．电灯L断路；D．电灯L短路答案是B。8，如图所示的电路中，电压表示数为零，灯泡L1、L2均不亮，如果把电压表改接在L1两端，示数为2.8V，如果把电压表改接在电源两端，示数也为2.8V，则该电路的故障是（）。A．L1断路；B．L2断路；C．L1短路；D．L2短路选A。9.在如图所示的电路中，闭合开关S，两灯均正常发光；一会儿后，一灯突然熄灭，另一灯仍正常发光，且电压表、电流表示数均不变。下列判断正确的是（）。A．L1短路；B．L1断路；C．L2短路；D．L2断路答案是B。10.如图所示电路，闭合开关，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指针仍明显偏转．造成此现象的原因可能是（）。A．甲灯泡短路；B．乙灯泡短路；C．甲灯泡断路；D．乙灯泡断路选C。11.小明把台灯插入插座，闭合开关，家里的总控制开关立刻跳闸，请分析造成这种现象的原因是（）。A.插头短路；B.灯丝断路；C.灯头内短路；D.灯头内断路【答案】C。12.关于家庭电路和安全用电，下列说法正确的是（）。A．家庭电路中，空气开关跳闸一定是发生了短路；B．家庭电路中，控制用电器的开关应接在火线和用电器之间；C．使用试电笔时手不能接触笔尾金属体；D．发现有人触电后，应立即用手把他拉开答案是B。13.在如图所示的电路中，闭合开关S后，两灯都不亮，电压表有示数，电流表无示数，则该电路故障可能是（）。A．灯泡L1开路；B．灯泡L2开路；C．灯泡L2短路；D．电流表短路【答案】A。14.在测量“小灯泡的电阻”的实验中，有如下器材：电压表、电流表、开关、电压为3V的电源、标有“2.5V”的小灯泡、滑动变阻器及导线若干。（1）请用笔画线代替导线，把图中的实物电路连接完整；（导线不能交叉）（2）闭合开关前，滑动变阻器的滑片P应处于图中最端（填“左”或“右）；（3）连好电路后，闭合开关，发现灯泡不亮，电流表无示数，电压表示数接近电源电压，则此故障的原因可能是。A．小灯泡断路；B．小灯泡短路；C．滑动变阻器断路（4）排除故障后，按正确的操作...
