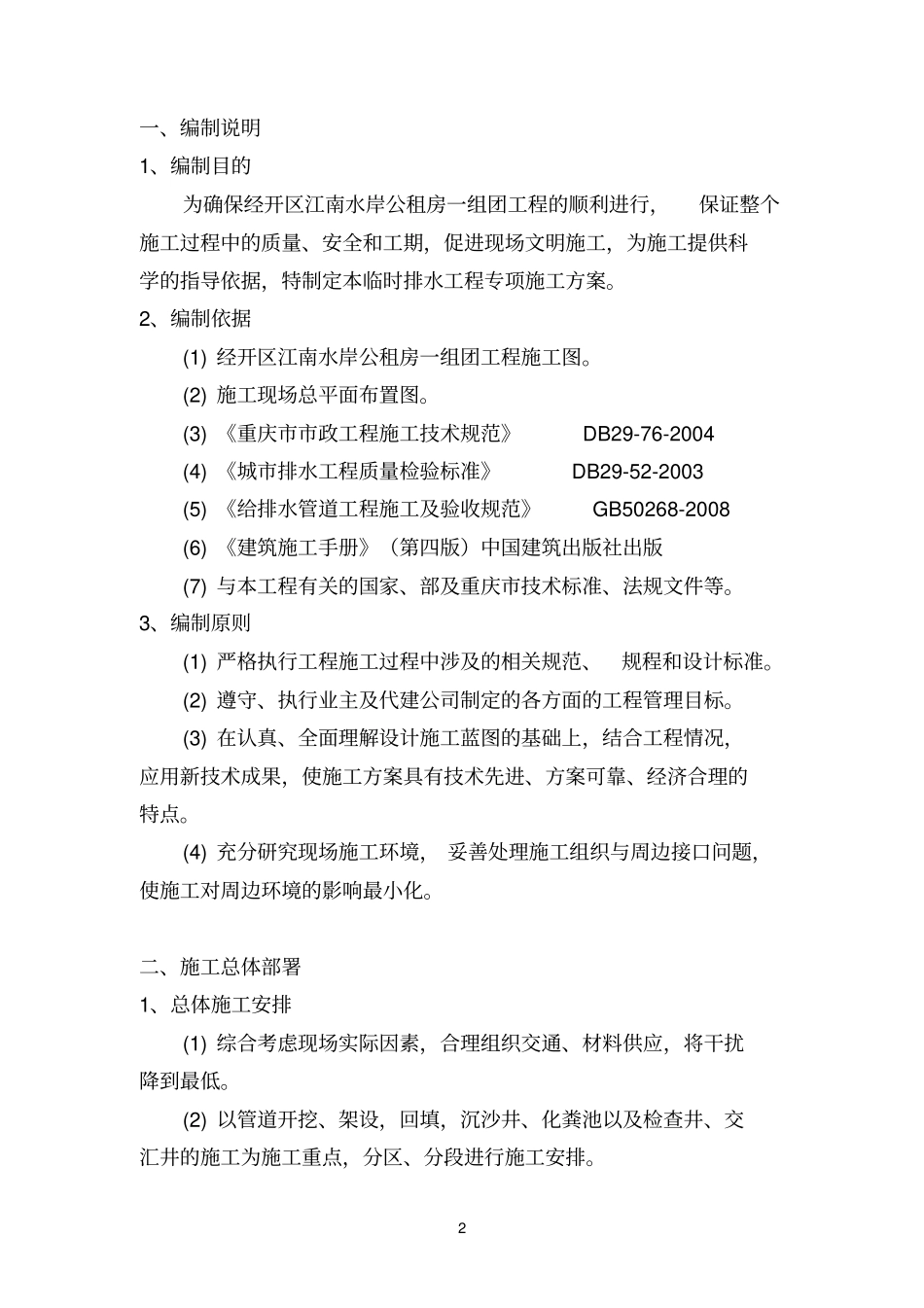

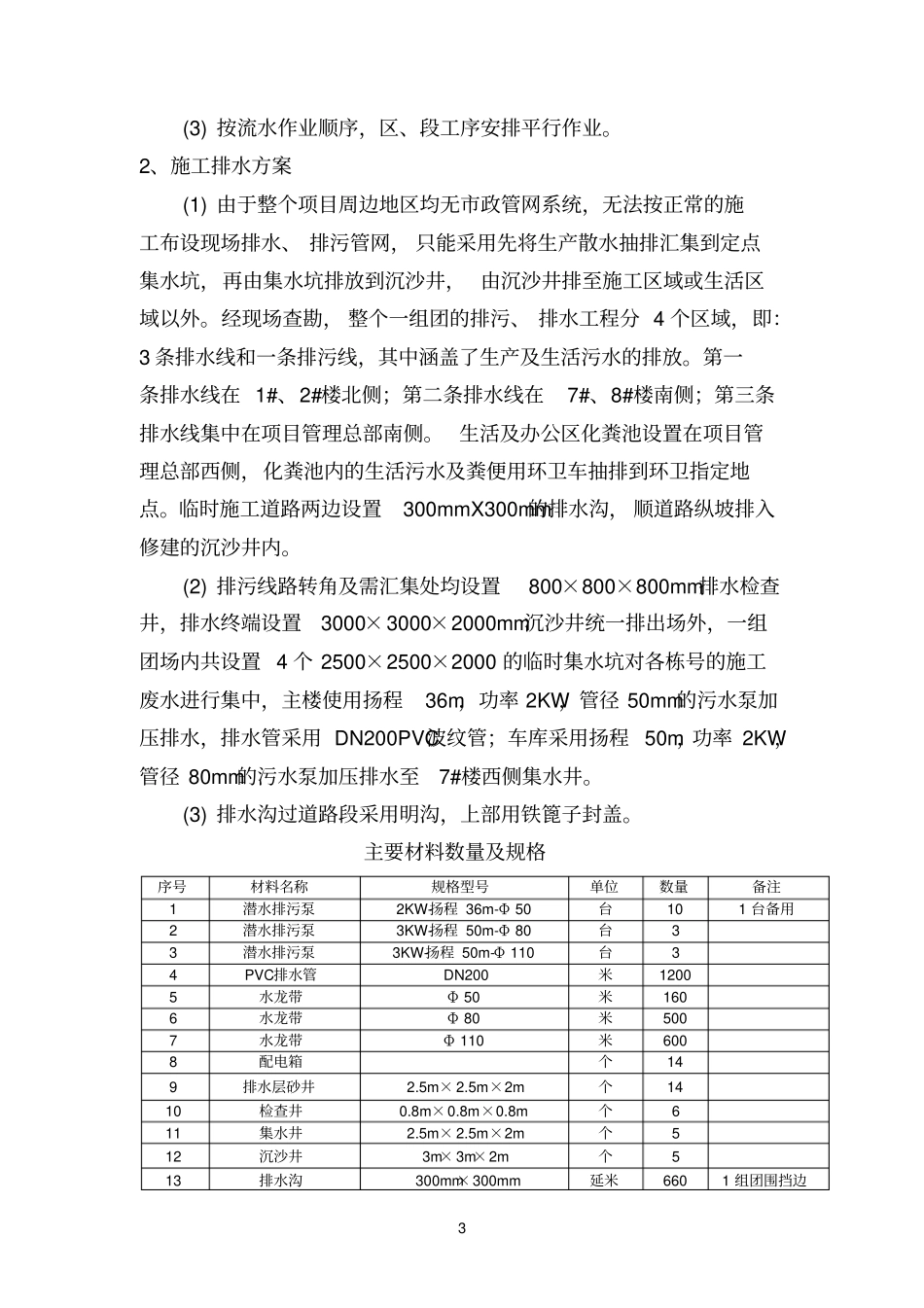

1目录一、编制说明1、编制目的2、编制依据3、编制原则二、施工总体部署1、总体施工安排2、施工排水方案三、施工工序及技术措施1、施工工序2、测量放线3、基础开挖4、管道基础施工5、管道铺设6、管道包边7、沟槽回填8、施工注意事项9、工程量统计四、质量保证措施五、施工现场安全、文明生产措施2一、编制说明1、编制目的为确保经开区江南水岸公租房一组团工程的顺利进行，保证整个施工过程中的质量、安全和工期，促进现场文明施工，为施工提供科学的指导依据，特制定本临时排水工程专项施工方案。2、编制依据(1)经开区江南水岸公租房一组团工程施工图。(2)施工现场总平面布置图。(3)《重庆市市政工程施工技术规范》DB29-76-2004(4)《城市排水工程质量检验标准》DB29-52-2003(5)《给排水管道工程施工及验收规范》GB50268-2008(6)《建筑施工手册》（第四版）中国建筑出版社出版(7)与本工程有关的国家、部及重庆市技术标准、法规文件等。3、编制原则(1)严格执行工程施工过程中涉及的相关规范、规程和设计标准。(2)遵守、执行业主及代建公司制定的各方面的工程管理目标。(3)在认真、全面理解设计施工蓝图的基础上，结合工程情况，应用新技术成果，使施工方案具有技术先进、方案可靠、经济合理的特点。(4)充分研究现场施工环境，妥善处理施工组织与周边接口问题，使施工对周边环境的影响最小化。二、施工总体部署1、总体施工安排(1)综合考虑现场实际因素，合理组织交通、材料供应，将干扰降到最低。(2)以管道开挖、架设，回填，沉沙井、化粪池以及检查井、交汇井的施工为施工重点，分区、分段进行施工安排。3(3)按流水作业顺序，区、段工序安排平行作业。2、施工排水方案(1)由于整个项目周边地区均无市政管网系统，无法按正常的施工布设现场排水、排污管网，只能采用先将生产散水抽排汇集到定点集水坑，再由集水坑排放到沉沙井，由沉沙井排至施工区域或生活区域以外。经现场查勘，整个一组团的排污、排水工程分4个区域，即：3条排水线和一条排污线，其中涵盖了生产及生活污水的排放。第一条排水线在1#、2#楼北侧；第二条排水线在7#、8#楼南侧；第三条排水线集中在项目管理总部南侧。生活及办公区化粪池设置在项目管理总部西侧，化粪池内的生活污水及粪便用环卫车抽排到环卫指定地点。临时施工道路两边设置300mmX300mm的排水沟，顺道路纵坡排入修建的沉沙井内。(2)排污线路转角及需汇集处均设置800×800×800mm排水检查井，排水终端设置3000×3000×2000mm沉沙井统一排出场外，一组团场内共设置4个2500×2500×2000的临时集水坑对各栋号的施工废水进行集中，主楼使用扬程36m，功率2KW，管径50mm的污水泵加压排水，排水管采用DN200PVC波纹管；车库采用扬程50m，功率2KW，管径80mm的污水泵加压排水至7#楼西侧集水井。(3)排水沟过道路段采用明沟，上部用铁篦子封盖。主要材料数量及规格序号材料名称规格型号单位数量备注1潜水排污泵2KW-扬程36m-Φ50台101台备用2潜水排污泵3KW-扬程50m-Φ80台33潜水排污泵3KW-扬程50m-Φ110台34PVC排水管DN200米12005水龙带Φ50米1606水龙带Φ80米5007水龙带Φ110米6008配电箱个149排水层砂井2.5m×2.5m×2m个1410检查井0.8m×0.8m×0.8m个611集水井2.5m×2.5m×2m个512沉沙井3m×3m×2m个513排水沟300mm×300mm延米6601组团围挡边414铁篦子600米2015化粪池4m×5.5m×3m座1(4)场内临时排水为明沟排水，排水沟顺围挡外边布置，排水沟尺寸为30cmX30cm，排水方向同道临时施工道路的下坡方向。各栋号基础施工有水钻泥水排出，采取在场内空位处挖五个2.5m×2.5m×2m的集水坑，将污水沉淀处理，表面清水重复使用，多余清水抽排至场外。(5)按现场实际水量，计划在沉沙井以外均采用φ500mm钢筋砼承插口圆管，管壁厚度8cm。因排水管要埋入地下，有承重要求，钢筋砼排水管采用Ⅱ级管材。管道下部设置C20砼垫层，承插口处进行抹带，两侧进行包边。三、施工工序及技术措施1、施工工序测量放线→基础开挖→管道基础→管道铺设→管道抹带→管道包边→沟槽回填2、测量放线(1)据建设单位提供的水准点和平面图，将标高引致现场，并定出桩位中心控制线，经闭合无误后，在施工区...
