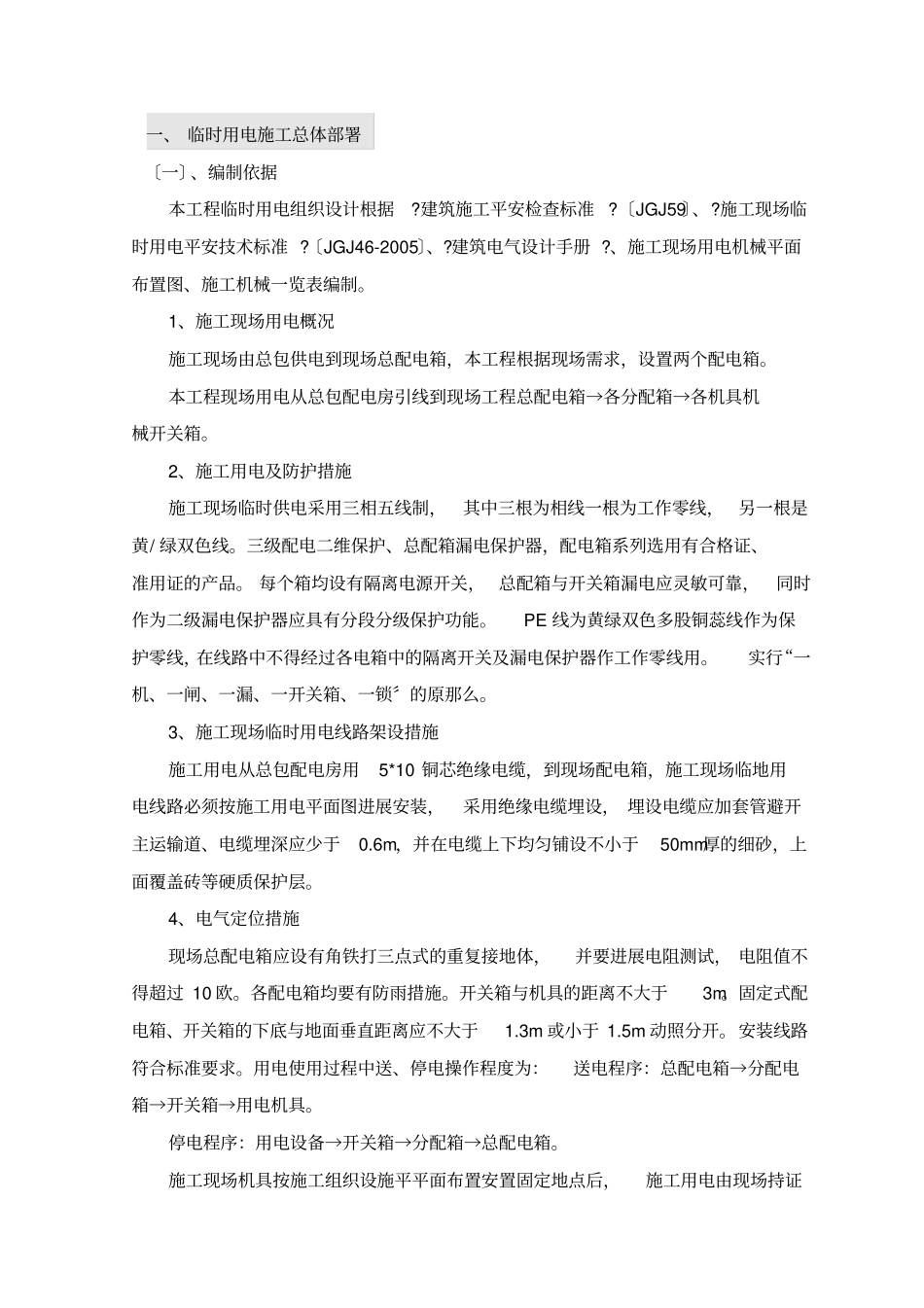

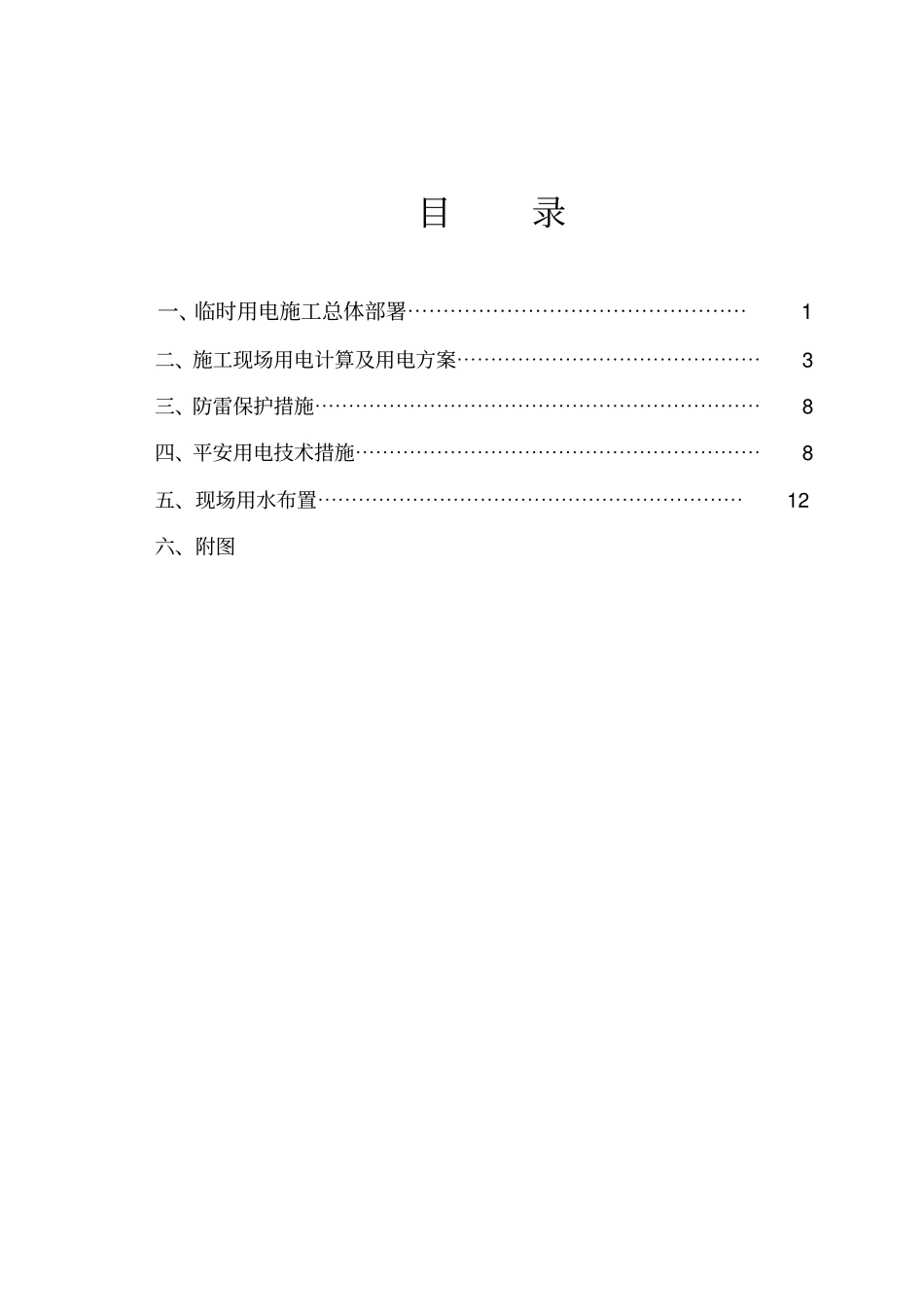

目录一、临时用电施工总体部署⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1二、施工现场用电计算及用电方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3三、防雷保护措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8四、平安用电技术措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8五、现场用水布置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12六、附图一、临时用电施工总体部署〔一〕、编制依据本工程临时用电组织设计根据?建筑施工平安检查标准?〔JGJ59〕、?施工现场临时用电平安技术标准?〔JGJ46-2005〕、?建筑电气设计手册?、施工现场用电机械平面布置图、施工机械一览表编制。1、施工现场用电概况施工现场由总包供电到现场总配电箱，本工程根据现场需求，设置两个配电箱。本工程现场用电从总包配电房引线到现场工程总配电箱→各分配箱→各机具机械开关箱。2、施工用电及防护措施施工现场临时供电采用三相五线制，其中三根为相线一根为工作零线，另一根是黄/绿双色线。三级配电二维保护、总配箱漏电保护器，配电箱系列选用有合格证、准用证的产品。每个箱均设有隔离电源开关，总配箱与开关箱漏电应灵敏可靠，同时作为二级漏电保护器应具有分段分级保护功能。PE线为黄绿双色多股铜蕊线作为保护零线，在线路中不得经过各电箱中的隔离开关及漏电保护器作工作零线用。实行“一机、一闸、一漏、一开关箱、一锁〞的原那么。3、施工现场临时用电线路架设措施施工用电从总包配电房用5*10铜芯绝缘电缆，到现场配电箱，施工现场临地用电线路必须按施工用电平面图进展安装，采用绝缘电缆埋设，埋设电缆应加套管避开主运输道、电缆埋深应少于0.6m，并在电缆上下均匀铺设不小于50mm厚的细砂，上面覆盖砖等硬质保护层。4、电气定位措施现场总配电箱应设有角铁打三点式的重复接地体，并要进展电阻测试，电阻值不得超过10欧。各配电箱均要有防雨措施。开关箱与机具的距离不大于3m。固定式配电箱、开关箱的下底与地面垂直距离应不大于1.3m或小于1.5m动照分开。安装线路符合标准要求。用电使用过程中送、停电操作程度为：送电程序：总配电箱→分配电箱→开关箱→用电机具。停电程序：用电设备→开关箱→分配箱→总配电箱。施工现场机具按施工组织设施平平面布置安置固定地点后，施工用电由现场持证上岗专业电工按标准设置到位。6、平安用电技术措施及电气防火措施〔一〕电器选择与接地要求：1、所用电器必须是国家鉴定质量可靠的定型规格产品，不管新旧电器必须完整，无损动作可靠，绝缘良好，严禁使用破损电器。2、配电箱内电器应与配电线路一一对应配合工作分路设置以确保专路专控。3、用电设备实行TN-S接零保护系统一机一闸和箱一保护，并做到电器额定值与设备额定容量相适应。4、总配电柜与开关箱设置的漏电保护器具其额定漏电动作电流和额定漏电动作时间应作合理配合使之具有级、分段保护功能。5、进入配电箱和开关箱电缆线作固定联接，整齐。6、专用保护零线〔PE〕必须通过接线端子反严密连接与工作接零分开。7、施工现场除甲方配电房接地外，还应在现场保护零线始、中、未各作一组重复接地线，重复接地不应少于三处，并满足接地电阻小于10Ω的要求。〔二〕防止漏电考前须知：1、要严格遵守平安用电标准和操作规程由专业电工负责维护完善，不得带电作业。2、各种运行的电气设备的金属外壳及所有配电系统电器的金属外壳，必须与专用保护零线〔PE〕成严密连接并不准经过容断丝〔各种〕。3、对各种电气设备，经常进展检查，漏电开关应进展定期检查。4、现场照明灯具必须用三芯电缆线接线，保护接零必须严密连接，在潮湿工作环境中施工，应采用36V以下电压的照明。5、电动机械电气照明设备撤除后，不应留有可能带电的线头，如必须保面，应将电源切断，并将裸露的电线端部包上绝缘布带。〔三〕电气防火措施：1、施工现场应有足够的消防灭火器和砂，水池并安置在相应的位置。2、各种配电箱应设设置在道路畅通便于操作的地方，周围制止堆放任何杂物、易燃、易爆物质。3、导线接头要严密结实，作好绝缘保护，防止相间相地短路而产生的电弧。二、施工现场用电计算及用电方案1、现场用电方案：拟投入本工程的主要施工...
