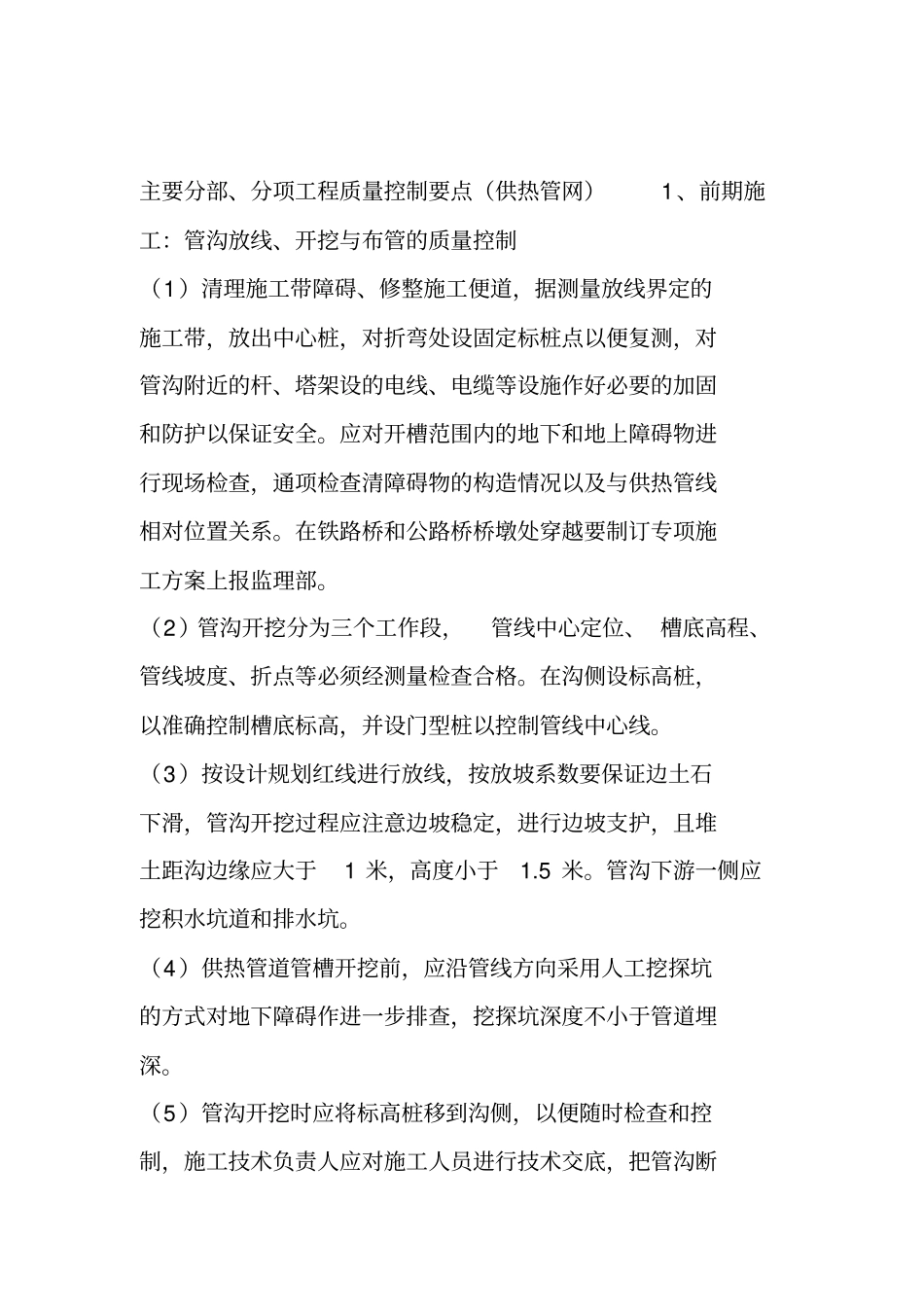

主要分部、分项工程质量控制要点（供热管网）1、前期施工：管沟放线、开挖与布管的质量控制（1）清理施工带障碍、修整施工便道，据测量放线界定的施工带，放出中心桩，对折弯处设固定标桩点以便复测，对管沟附近的杆、塔架设的电线、电缆等设施作好必要的加固和防护以保证安全。应对开槽范围内的地下和地上障碍物进行现场检查，通项检查清障碍物的构造情况以及与供热管线相对位置关系。在铁路桥和公路桥桥墩处穿越要制订专项施工方案上报监理部。（2）管沟开挖分为三个工作段，管线中心定位、槽底高程、管线坡度、折点等必须经测量检查合格。在沟侧设标高桩，以准确控制槽底标高，并设门型桩以控制管线中心线。（3）按设计规划红线进行放线，按放坡系数要保证边土石下滑，管沟开挖过程应注意边坡稳定，进行边坡支护，且堆土距沟边缘应大于1米，高度小于1.5米。管沟下游一侧应挖积水坑道和排水坑。（4）供热管道管槽开挖前，应沿管线方向采用人工挖探坑的方式对地下障碍作进一步排查，挖探坑深度不小于管道埋深。（5）管沟开挖时应将标高桩移到沟侧，以便随时检查和控制，施工技术负责人应对施工人员进行技术交底，把管沟断地下隐蔽工程分布情况及施工要求交待清楚，堆土位置、面，并指派专人管理监督检查。在管接头处，开挖操作宽度不小于1m，深度不小于350mm的工作坑。（6）材料检查，对照施工图检查施工用管材、管件，焊接材料等，其规格、型号应符合要求且具有生产厂家质量证明文件。（7）运输、布管按施工图规定的管材种类、规格型号、由工长绘制“管线布管图”，将所需的管材进行编号，运到施工带，按施工图规定顺序呈锯齿布放。（8）管沟沟槽检验，按下表标准验收：检验频率允许偏差检验方法项目序号）（mm范围(m)点数1120槽底高程±20水准仪挂中心线尺量20按规范12中心线每侧槽底宽度沟槽边坡3120按规范线坠、尺量（9）管沟回填前管道试压应达到《城市供热管网工程施工及验收规范》﹙CJ28-2004﹚验收合格标准，并应先检查和修补管道保温外层破损处的修补情况。（10）管道底部先夯实原土，管道底部、两侧及顶部均用筛过的细沙填实，沙粒1-4mm，沙层厚度相见供热管道管槽断面图。上部用挖掘土回填充实管沟，并分层夯实，压实系数不小于0.95（11）管道的运输应根据装卸机具的具体情况制定保护措的尼龙吊带，禁止使用钢H>150施，管道的吊装应使用宽丝缆绳吊装，防止管材保温层受到损伤。2、管道敷设的质量控制（1）一般规定:1)预制前仔细核对管道平面布置图，核对埋地管道规格及位置是否与图纸相符。2)管道敷设前，管沟验槽合格并清理完毕；管子、管件及阀门等已经按设计要求核对无误，内部已经清理干净，无杂物。3)管沟暂时不具备条件时或管子预组对时，可将管子沿管沟排布于沟壁两侧。成堆放置的管子要限制堆叠层数，并垫置平稳。4)管子在吊运及下沟时，应采取宽尼龙带或专用吊具等可靠的保护措施；5)稳管时，管子中心线必须对准管道轴线控制桩；稳好的管子必须检查其坐标、标高和坡度。管底应与管基紧密接触。6)管道接口处挖工作坑。7)管道敷设中断时，应将管口封闭。8)管子对口时，应垫置牢固，且不得用强力组对，避免焊接过程中产生变形。钢管对口间隙见下表：管壁mm）～35对口间隙（mm）厚度（1～1.59～5．2.5～1.59)管道连接不得用强力对口、加偏垫或多层垫等方法来消除接口端面的空隙、偏差、错口或不同心等缺陷。10)在管道焊缝上不得开孔，如必须开孔时，开孔处采取补强措施。11)法兰面应与管道中心线垂直，接口的两个法兰面应互相平行。12)连接法兰的螺栓，应为同材质、同规格，螺栓安装方向应一致。紧固螺栓应对称均匀，松紧适度。加垫圈时，每个螺母不超过一个；13)管道敷设后，在沟槽内不得有应力弯曲现象，并按要求进行直管段局部回填（焊口部位在压力试验合格后回填），以防止雨水引起管道漂浮。14)管道穿越井壁时，在有人进入进行操作的井室均做井底，井壁防水管道穿井壁处做外波纹管或柔性防水套管。15)管道安装允许偏差应符合下表的规定：钢管道安装允许偏差（mm）项目允许偏差轴线位置60埋地标高±地20埋0.3Le%100DN公称直径＞，且≤水平管平直度0.2Le%100DN...
