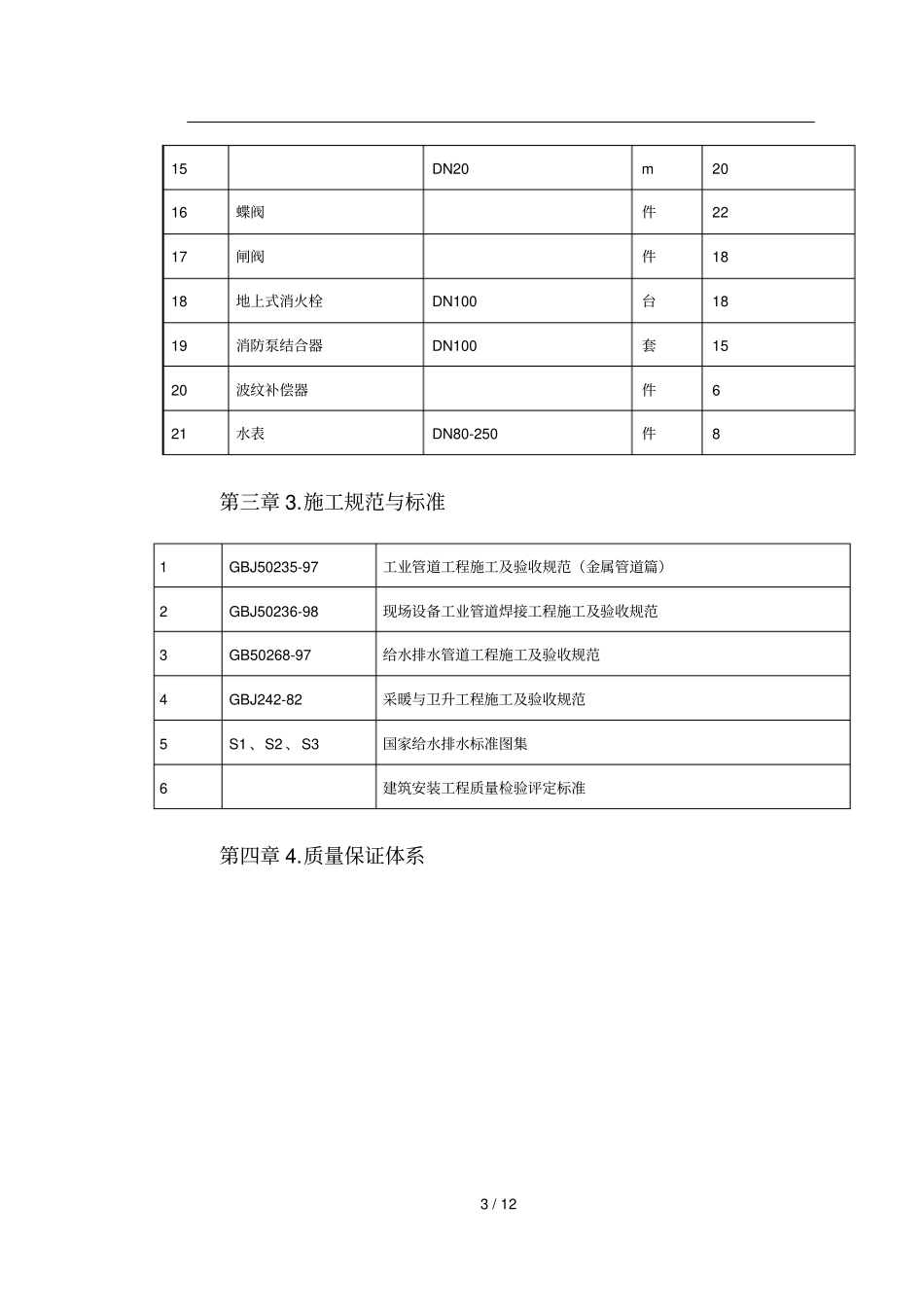

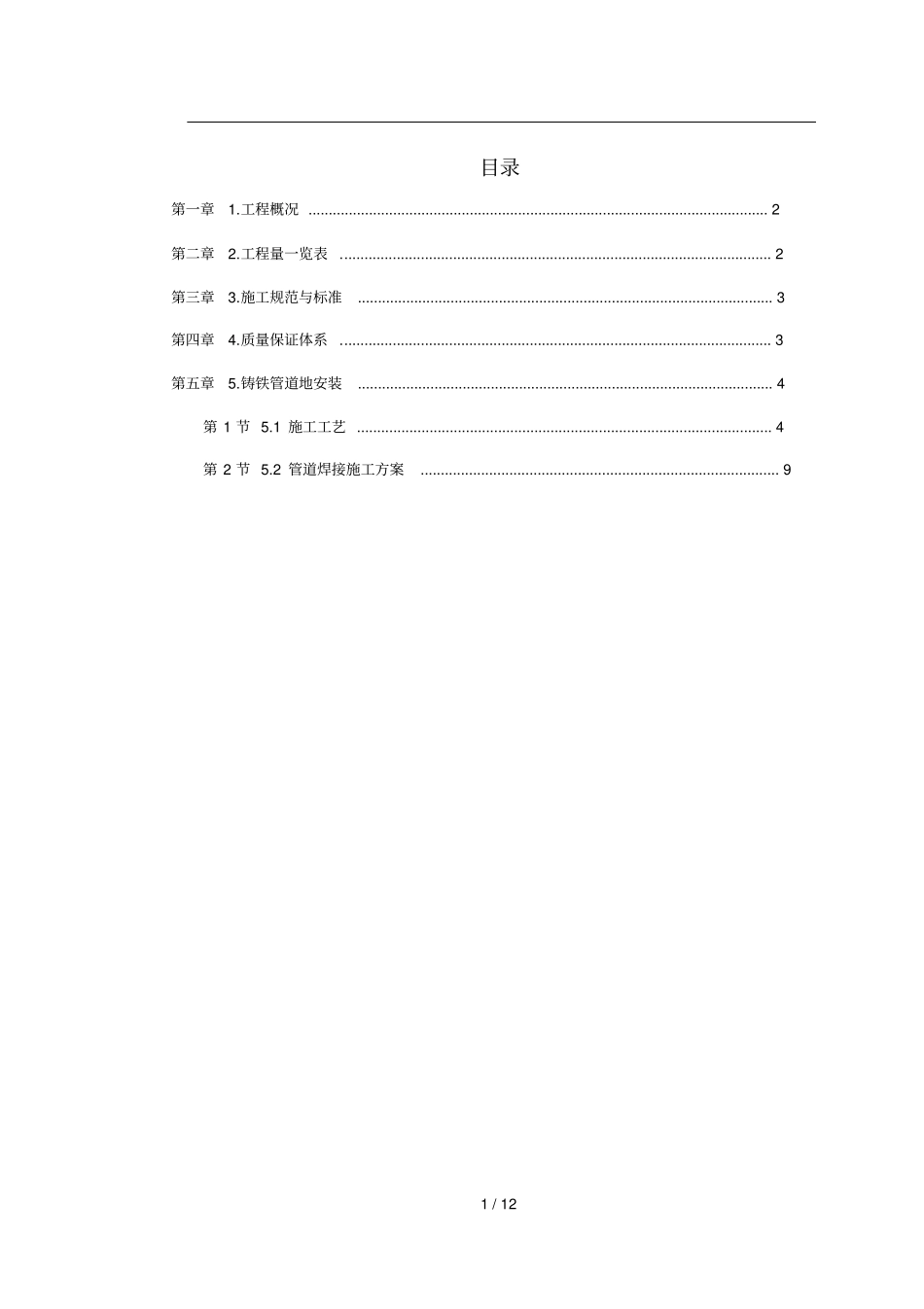

1/12目录第一章1.工程概况..................................................................................................................2第二章2.工程量一览表...........................................................................................................2第三章3.施工规范与标准.......................................................................................................3第四章4.质量保证体系...........................................................................................................3第五章5.铸铁管道地安装.......................................................................................................4第1节5.1施工工艺.......................................................................................................4第2节5.2管道焊接施工方案.........................................................................................92/12第一章1.工程概况义乌中心医院室外地下管道安装内容有：自动喷水给水管，室内消火栓给水管，升活给水管，室外消火栓给水管，液化石油气管，冷热给水管。主要材质有碳钢钢管、铸铁管。主要设备及管件有阀门、消火栓、水表及弯头、异径管、法兰等。管道地安装包括管道防腐、保温施工。第二章2.工程量一览表序号材料名称规格、型号单位数量1球墨铸铁管DN250m16002DN150m5003DN100m14004DN80m405球墨铸铁管件件6无缝钢管Φ219×6m1957Φ133×4m2808Φ108×4m9Φ89×4m31010Φ76×4m3611Φ56×3m12012焊接钢管DN100m1013DN80m30014DN32m2003/1215DN20m2016蝶阀件2217闸阀件1818地上式消火栓DN100台1819消防泵结合器DN100套1520波纹补偿器件621水表DN80-250件8第三章3.施工规范与标准1GBJ50235-97工业管道工程施工及验收规范（金属管道篇）2GBJ50236-98现场设备工业管道焊接工程施工及验收规范3GB50268-97给水排水管道工程施工及验收规范4GBJ242-82采暖与卫升工程施工及验收规范5S1、S2、S3国家给水排水标准图集6建筑安装工程质量检验评定标准第四章4.质量保证体系4/12第五章5.铸铁管道地安装第1节5.1施工工艺5.1.1前期准备：（1）指派专人根据提供地施工现场范围内、水准点、原始资料、土建构筑物座标位置及纵横轴线与管道直线位置地距离尺寸，并绘图作记录。（2）配合土建预埋预留。预埋管口地座标，标高地尺寸必须与土建人员密切配合，特别是标高数据，必须正确，避免偏差，并为今后顺利安装管道提供保证。5.1.2管沟放线与开挖：（1）已先深后浅地原则，进行管线地放线测量与开挖。（2）根据提供地施工现场平面基准点原始资料，已及设计图纸地座标数据，使以钢盘尺、经纬仪，测出管线地实际位置，再地面上打上木桩（中心桩），再再木桩上钉上中心钉，作为5/12放线地基准，并作出标记。其中心桩位置与实际管线地直线位置，有参照距离尺寸（建成立参照点）。（3）再管系转弯及分支处，也分别再地面上打上中心桩，钉上中心钉，并测出与相邻土建构筑物纵横轴线地直线距离，绘图作出记录。（4）管沟开挖地断面形式及边坡，根据地下水位地情况按土质而宜，沟底地宽度，再管两侧，有适量地操作与调整控制地距离。（5）管道应铺设再自然地原土上，根据土质地情况，应先再沟底留有100mm厚度土层，作为最终下管前由人工清理沟底及找坡度地余量。（6）沟底地坡度，采以再沟壁地一侧，相隔一定地长度距离，再沟壁钉上水平桩，以水平仪自设置地控制水准点上引出标高，已确定该桩标高，进行沟底坡度地控制开挖，如图示，并作出标号编号及记录。（7）开挖地弃土堆放。处於管沟一侧，距沟边应大於0.8M，且高度否超过1.5M，并应统筹兼顾，考虑相邻管沟地开挖及运管、下管等施工操作上地便利而宜。（8）当管沟地直线性、沟底地宽度及坡度符合要求時，进行工作坑地放线与开挖。（9）工作坑地放线应从节点开始（铸铁管地弯头、三通等），根据实际管件地长度及管材地长度依次放线，其前后操作地间距距离地宽度如图所示，其深一般应否小於0.3M。6/12（10）...
