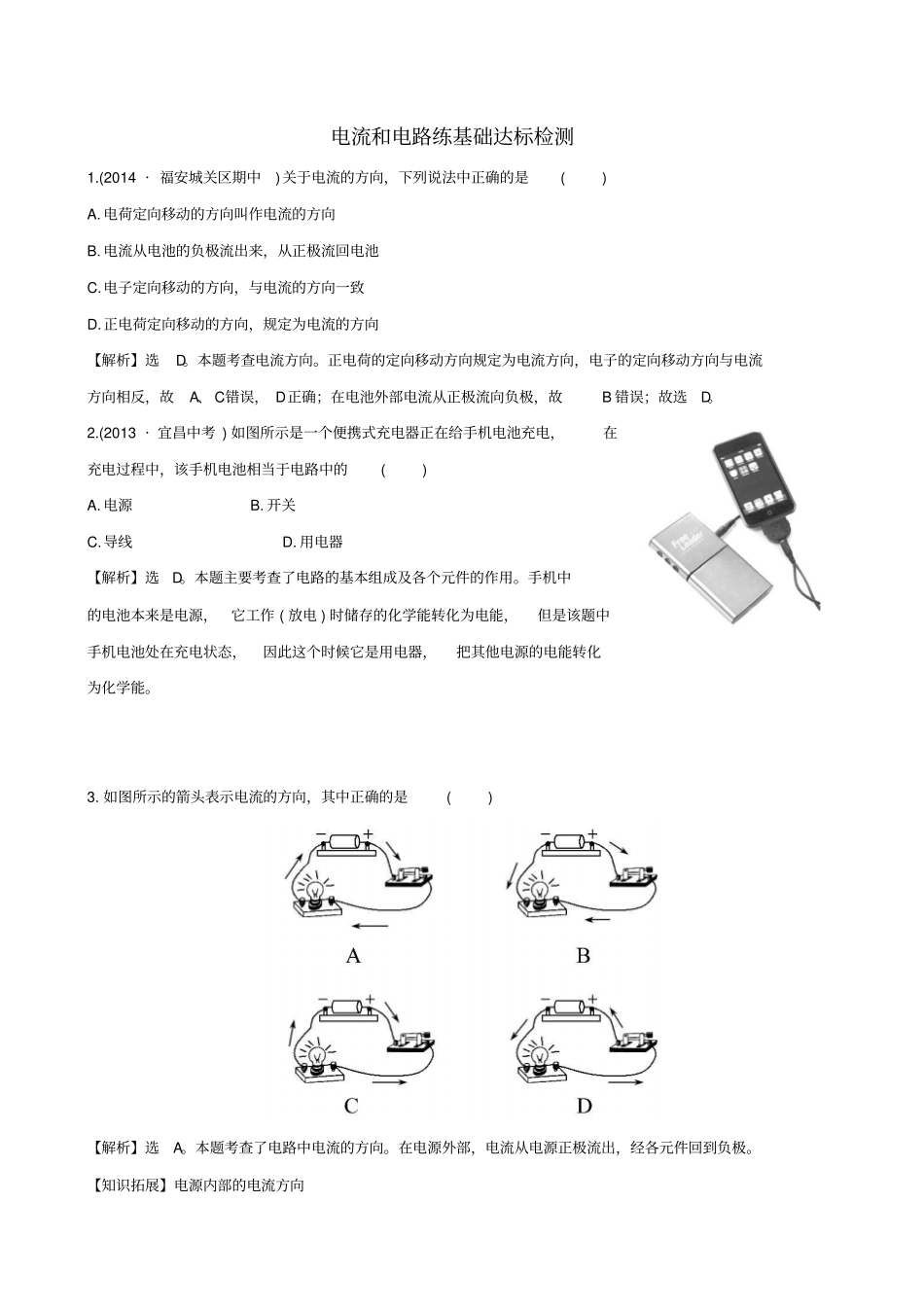

电流和电路练基础达标检测1.(2014·福安城关区期中)关于电流的方向，下列说法中正确的是()A.电荷定向移动的方向叫作电流的方向B.电流从电池的负极流出来，从正极流回电池C.电子定向移动的方向，与电流的方向一致D.正电荷定向移动的方向，规定为电流的方向【解析】选D。本题考查电流方向。正电荷的定向移动方向规定为电流方向，电子的定向移动方向与电流方向相反，故A、C错误，D正确；在电池外部电流从正极流向负极，故B错误；故选D。2.(2013·宜昌中考)如图所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的()A.电源B.开关C.导线D.用电器【解析】选D。本题主要考查了电路的基本组成及各个元件的作用。手机中的电池本来是电源，它工作(放电)时储存的化学能转化为电能，但是该题中手机电池处在充电状态，因此这个时候它是用电器，把其他电源的电能转化为化学能。3.如图所示的箭头表示电流的方向，其中正确的是()【解析】选A。本题考查了电路中电流的方向。在电源外部，电流从电源正极流出，经各元件回到负极。【知识拓展】电源内部的电流方向电源装置内部通过非电场力移送电荷，把正电荷移向正极，把负电荷移向负极，使得电源两极间形成电压。在电源两极间连上外电路时，在电场力作用下，正电荷通过外电路向负极移动，或负电荷通过外电路向正极移动，形成电流。包含电源和外电路的电路称为闭合电路或全电路。闭合电路中，电源外部电荷的定向移动方向是从正极到负极，电源内部电荷的定向移动方向是从负极到正极。4.(2013·湘西中考)下列电路连接正确的是()【解析】选A。本题考查电路的正确连接。A项中电路连接正确；B项中电源没有连入电路；C项中小灯泡没有连入电路；D项中开关没有连入电路。故选A。【方法归纳】判定电路正确的方法(1)电路中的基本元件齐全，各个元件都连入电路。(2)电路中不会出现短路故障。5.(2013·宜宾中考)干电池是日常生活中使用最多的直流电源，它正常工作时，把能转化为电能，并在其内部不断地把正电荷运送到干电池的极。【解析】本题考查干电池的工作的特点。干电池正常工作时，把化学能转化为电能，并在其内部不断地把正电荷运送到干电池的正极。答案：化学正6.(2013·娄底中考)如图所示为某宾馆的房卡。只有把房卡插入槽中，房间内的灯和插座才能有电。房卡的作用相当于一个(填电路元件)接在电路中。【解析】本题考查电路的构成。最基本的电路构成包括电源、开关、用电器、导线。房卡插入槽中，房间内的灯和插座才能有电，它相当于开关。答案：开关7.在电路中提供电能的是，消耗电能的是用电器。如图所示电路，用导线把一个小灯泡和开关连接起来，要使灯泡发光，必须在“a、b”两端接入，还需要。【解析】本题考查电路的结构及形成电流的条件。一个完整的电路包括四个部分：电源、用电器、开关、导线，缺少任何一部分的电路都是不完整的；电路各组成部分的作用：电源提供电能，用电器消耗电能，开关控制电路通断，导线提供输送电能的路径；一个连接完好的电路，开关闭合时是通路，才可以使用电器工作。答案：电源电源闭合开关8.如图所示电路，此时是处于状态；当闭合开关时，小灯泡发光，此时电路是处于状态；如果开关闭合后用导线将a、b连起来，此时电路是处于状态。【解析】本题考查对电路的三种状态的理解。图中开关断开，此时电路属于断路；当开关闭合时，电路连通，小灯泡发光，此时电路属于通路；如果开关闭合后用导线将a、b连起来，则是没有经过用电器而直接用导线将电源两极连接起来，此时电路属于短路。答案：断路通路短路9.根据图甲所示的电路图，将图乙中各器件连接起来。【解析】本题考查电路图的画法。根据电路图连接实物图时，可从电源正极开始，依次经各元件连向电源负极。连接时注意导线不要交叉，导线要画到接线柱上。答案：如图所示10.画出图中实物图的电路图。【解析】由实物图画电路图，应先理清电路中的元件，可从电源正极开始，逐个寻找，直到电源的负极，也可以从电源负极画起到电源正极终止。答案：如图所示【一点通】找找你容易错在哪里将如图所示的元件用笔画线代替导线连接起来，连接成一个...
