九年级物理全册15家庭电路能力培优新版北师大版VIP免费

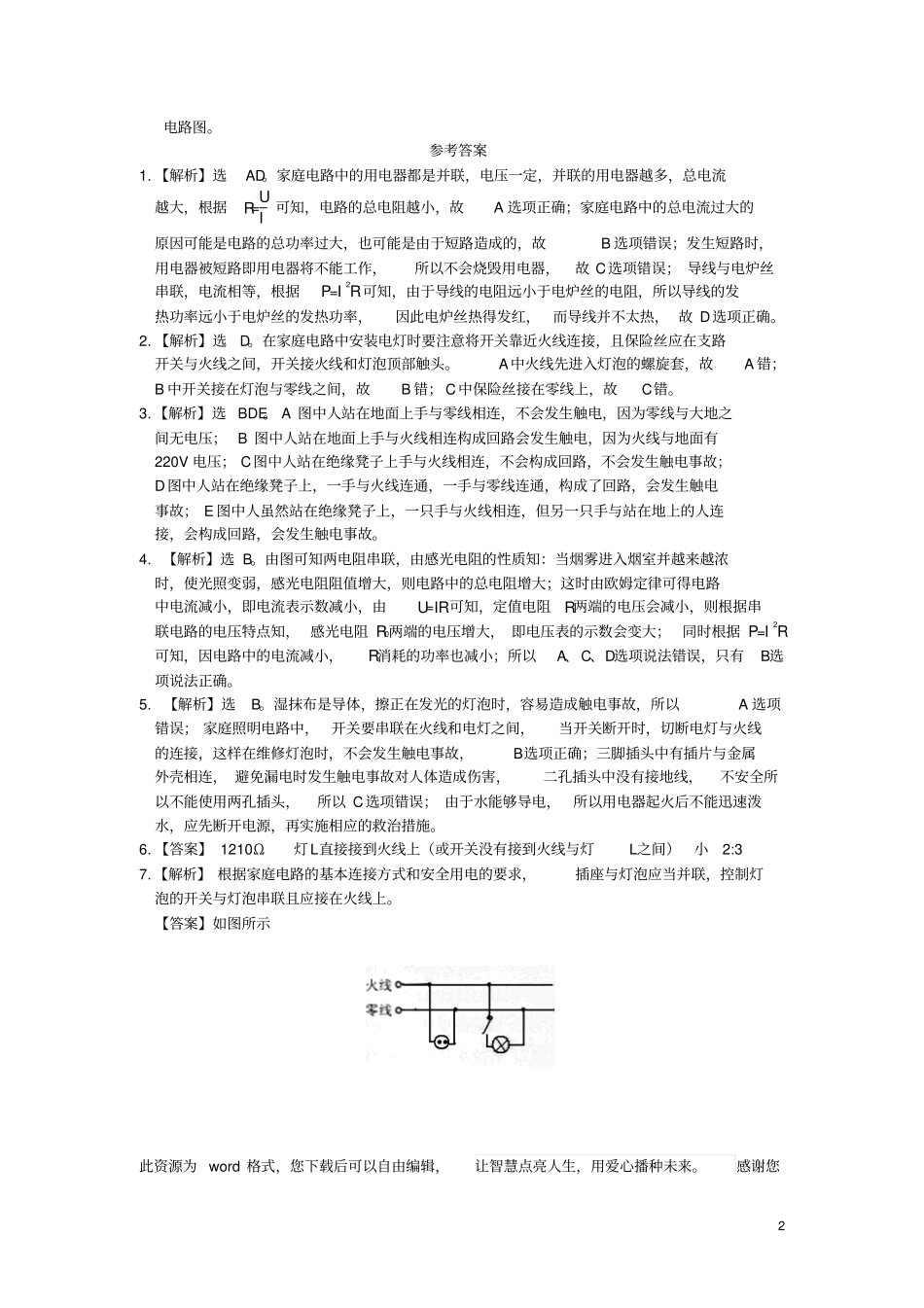

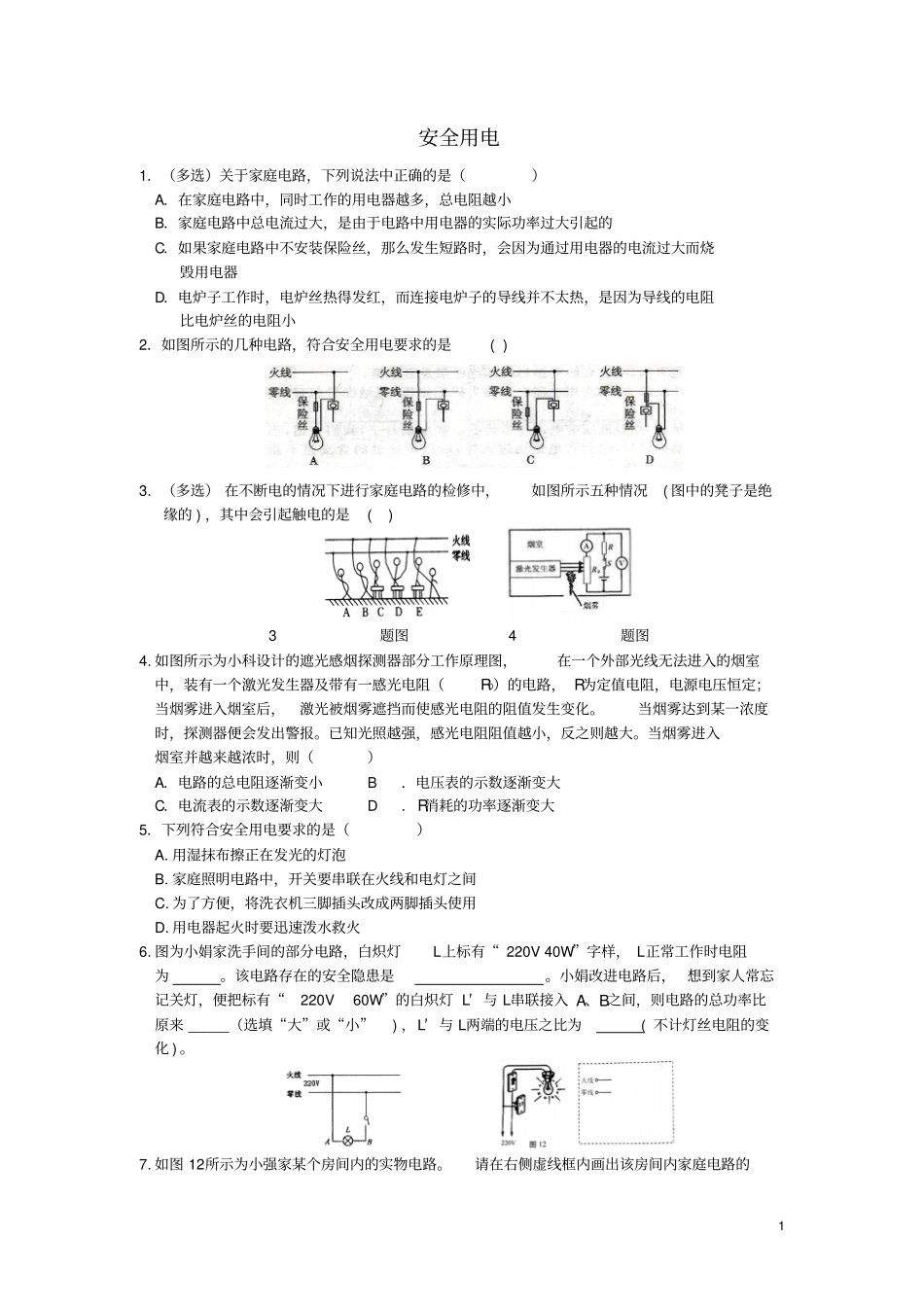

1安全用电1．（多选）关于家庭电路，下列说法中正确的是（）A．在家庭电路中，同时工作的用电器越多，总电阻越小B．家庭电路中总电流过大，是由于电路中用电器的实际功率过大引起的C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小2．如图所示的几种电路，符合安全用电要求的是()3.（多选）在不断电的情况下进行家庭电路的检修中，如图所示五种情况(图中的凳子是绝缘的)，其中会引起触电的是()3题图4题图4.如图所示为小科设计的遮光感烟探测器部分工作原理图，在一个外部光线无法进入的烟室中，装有一个激光发生器及带有一感光电阻（R0）的电路，R为定值电阻，电源电压恒定；当烟雾进入烟室后，激光被烟雾遮挡而使感光电阻的阻值发生变化。当烟雾达到某一浓度时，探测器便会发出警报。已知光照越强，感光电阻阻值越小，反之则越大。当烟雾进入烟室并越来越浓时，则（）A．电路的总电阻逐渐变小B．电压表的示数逐渐变大C．电流表的示数逐渐变大D．R消耗的功率逐渐变大5．下列符合安全用电要求的是（）A.用湿抹布擦正在发光的灯泡B.家庭照明电路中，开关要串联在火线和电灯之间C.为了方便，将洗衣机三脚插头改成两脚插头使用D.用电器起火时要迅速泼水救火6.图为小娟家洗手间的部分电路，白炽灯L上标有“220V40W”字样，L正常工作时电阻为。该电路存在的安全隐患是。小娟改进电路后，想到家人常忘记关灯，便把标有“220V60W”的白炽灯L′与L串联接入A、B之间，则电路的总功率比原来_____（选填“大”或“小”)，L′与L两端的电压之比为(不计灯丝电阻的变化)。7.如图12所示为小强家某个房间内的实物电路。请在右侧虚线框内画出该房间内家庭电路的2电路图。参考答案1.【解析】选AD。家庭电路中的用电器都是并联，电压一定，并联的用电器越多，总电流越大，根据R=UI可知，电路的总电阻越小，故A选项正确；家庭电路中的总电流过大的原因可能是电路的总功率过大，也可能是由于短路造成的，故B选项错误；发生短路时，用电器被短路即用电器将不能工作，所以不会烧毁用电器，故C选项错误；导线与电炉丝串联，电流相等，根据P=I2R可知，由于导线的电阻远小于电炉丝的电阻，所以导线的发热功率远小于电炉丝的发热功率，因此电炉丝热得发红，而导线并不太热，故D选项正确。2.【解析】选D。在家庭电路中安装电灯时要注意将开关靠近火线连接，且保险丝应在支路开关与火线之间，开关接火线和灯泡顶部触头。A中火线先进入灯泡的螺旋套，故A错；B中开关接在灯泡与零线之间，故B错；C中保险丝接在零线上，故C错。3.【解析】选BDE。A图中人站在地面上手与零线相连，不会发生触电，因为零线与大地之间无电压；B图中人站在地面上手与火线相连构成回路会发生触电，因为火线与地面有220V电压；C图中人站在绝缘凳子上手与火线相连，不会构成回路，不会发生触电事故；D图中人站在绝缘凳子上，一手与火线连通，一手与零线连通，构成了回路，会发生触电事故；E图中人虽然站在绝缘凳子上，一只手与火线相连，但另一只手与站在地上的人连接，会构成回路，会发生触电事故。4.【解析】选B。由图可知两电阻串联，由感光电阻的性质知：当烟雾进入烟室并越来越浓时，使光照变弱，感光电阻阻值增大，则电路中的总电阻增大；这时由欧姆定律可得电路中电流减小，即电流表示数减小，由U=IR可知，定值电阻R两端的电压会减小，则根据串联电路的电压特点知，感光电阻R0两端的电压增大，即电压表的示数会变大；同时根据P=I2R可知，因电路中的电流减小，R消耗的功率也减小；所以A、C、D选项说法错误，只有B选项说法正确。5.【解析】选B。湿抹布是导体，擦正在发光的灯泡时，容易造成触电事故，所以A选项错误；家庭照明电路中，开关要串联在火线和电灯之间，当开关断开时，切断电灯与火线的连接，这样在维修灯泡时，不会发生触电事故，B选项正确；三脚插头中有插片与金属外壳相连，避免漏电时发生触电事故对人体造成伤害，二孔插头中没有接地线，不安全所以不能使用两孔插头，所以C选项错...
