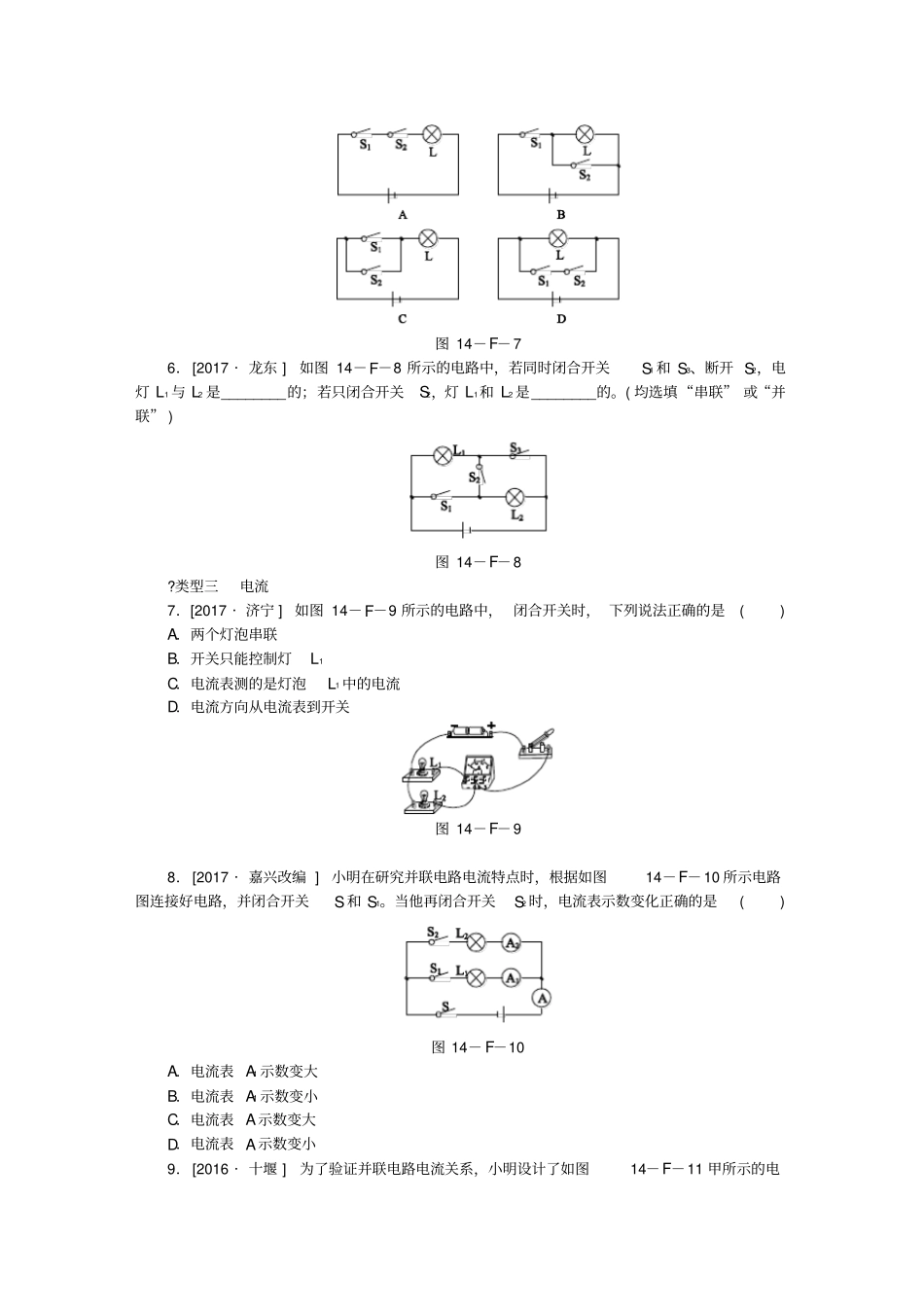

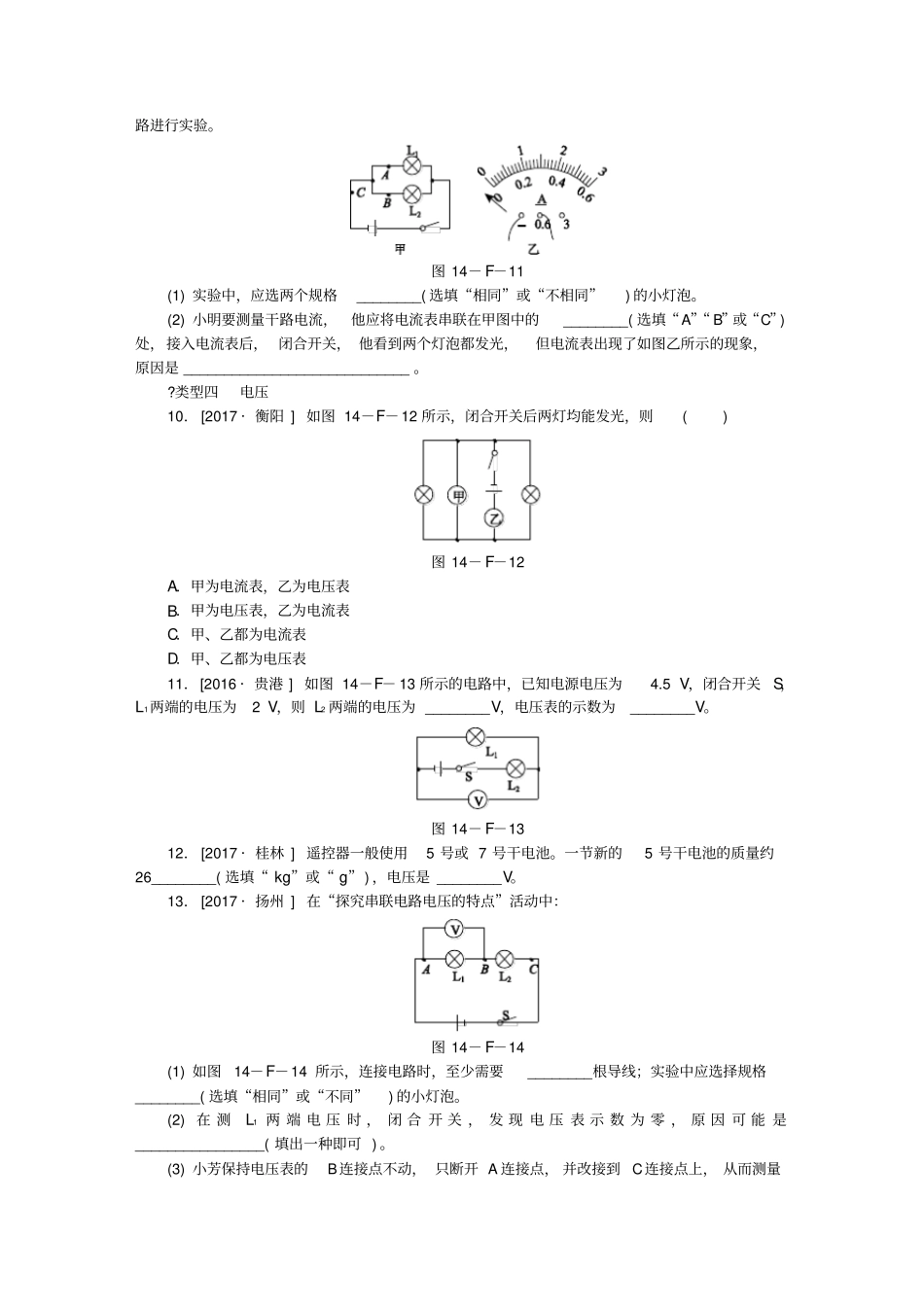

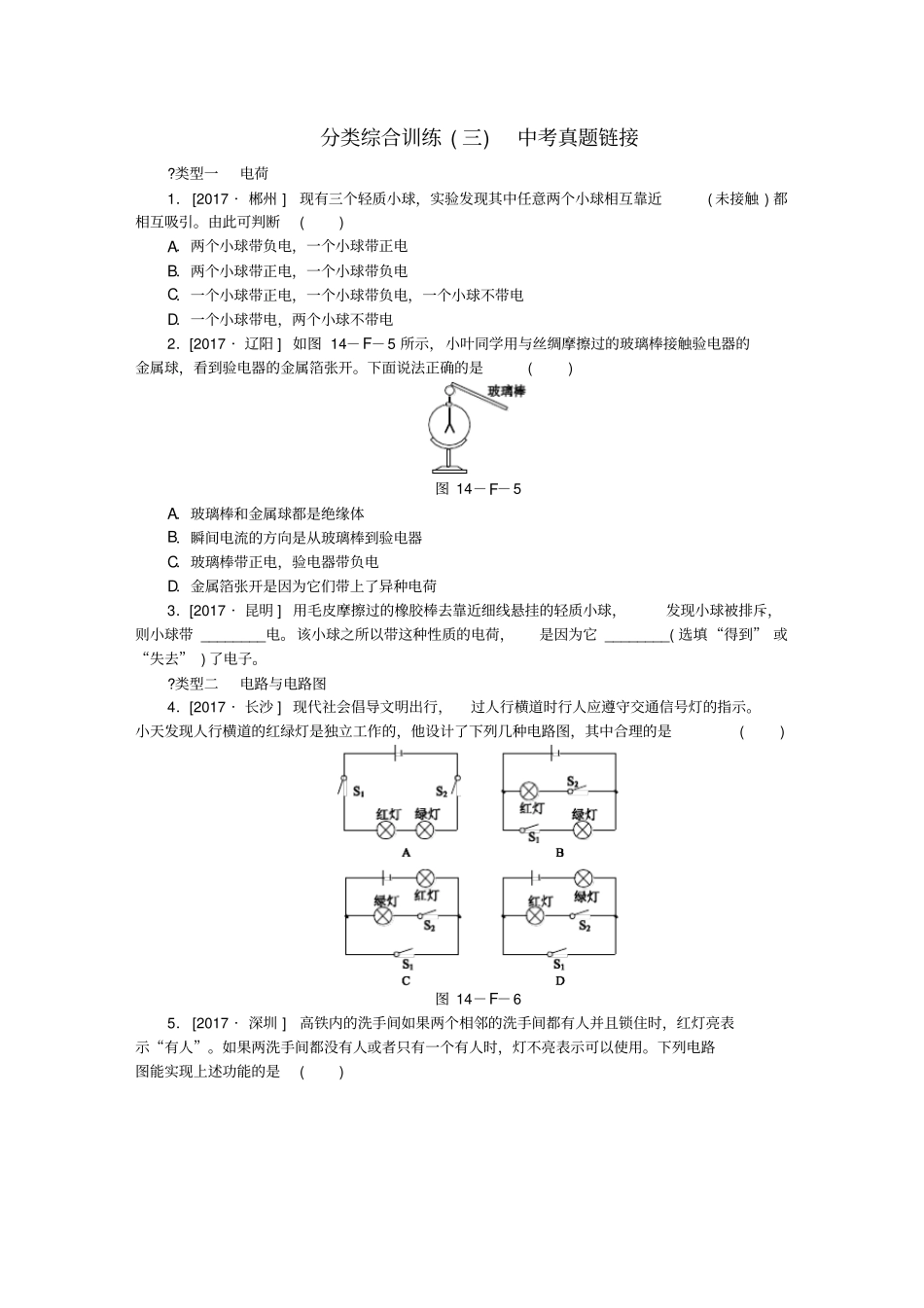

分类综合训练(三)中考真题链接?类型一电荷1．[2017·郴州]现有三个轻质小球，实验发现其中任意两个小球相互靠近(未接触)都相互吸引。由此可判断()A．两个小球带负电，一个小球带正电B．两个小球带正电，一个小球带负电C．一个小球带正电，一个小球带负电，一个小球不带电D．一个小球带电，两个小球不带电2．[2017·辽阳]如图14－F－5所示，小叶同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开。下面说法正确的是()图14－F－5A．玻璃棒和金属球都是绝缘体B．瞬间电流的方向是从玻璃棒到验电器C．玻璃棒带正电，验电器带负电D．金属箔张开是因为它们带上了异种电荷3．[2017·昆明]用毛皮摩擦过的橡胶棒去靠近细线悬挂的轻质小球，发现小球被排斥，则小球带________电。该小球之所以带这种性质的电荷，是因为它________(选填“得到”或“失去”)了电子。?类型二电路与电路图4．[2017·长沙]现代社会倡导文明出行，过人行横道时行人应遵守交通信号灯的指示。小天发现人行横道的红绿灯是独立工作的，他设计了下列几种电路图，其中合理的是()图14－F－65．[2017·深圳]高铁内的洗手间如果两个相邻的洗手间都有人并且锁住时，红灯亮表示“有人”。如果两洗手间都没有人或者只有一个有人时，灯不亮表示可以使用。下列电路图能实现上述功能的是()图14－F－76．[2017·龙东]如图14－F－8所示的电路中，若同时闭合开关S1和S3、断开S2，电灯L1与L2是________的；若只闭合开关S2，灯L1和L2是________的。(均选填“串联”或“并联”)图14－F－8?类型三电流7．[2017·济宁]如图14－F－9所示的电路中，闭合开关时，下列说法正确的是()A．两个灯泡串联B．开关只能控制灯L1C．电流表测的是灯泡L1中的电流D．电流方向从电流表到开关图14－F－98．[2017·嘉兴改编]小明在研究并联电路电流特点时，根据如图14－F－10所示电路图连接好电路，并闭合开关S和S1。当他再闭合开关S2时，电流表示数变化正确的是()图14－F－10A．电流表A1示数变大B．电流表A1示数变小C．电流表A示数变大D．电流表A示数变小9．[2016·十堰]为了验证并联电路电流关系，小明设计了如图14－F－11甲所示的电路进行实验。图14－F－11(1)实验中，应选两个规格________(选填“相同”或“不相同”)的小灯泡。(2)小明要测量干路电流，他应将电流表串联在甲图中的________(选填“A”“B”或“C”)处，接入电流表后，闭合开关，他看到两个灯泡都发光，但电流表出现了如图乙所示的现象，原因是____________________________。?类型四电压10．[2017·衡阳]如图14－F－12所示，闭合开关后两灯均能发光，则()图14－F－12A．甲为电流表，乙为电压表B．甲为电压表，乙为电流表C．甲、乙都为电流表D．甲、乙都为电压表11．[2016·贵港]如图14－F－13所示的电路中，已知电源电压为4.5V，闭合开关S，L1两端的电压为2V，则L2两端的电压为________V，电压表的示数为________V。图14－F－1312．[2017·桂林]遥控器一般使用5号或7号干电池。一节新的5号干电池的质量约26________(选填“kg”或“g”)，电压是________V。13．[2017·扬州]在“探究串联电路电压的特点”活动中：图14－F－14(1)如图14－F－14所示，连接电路时，至少需要________根导线；实验中应选择规格________(选填“相同”或“不同”)的小灯泡。(2)在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是________________(填出一种即可)。(3)小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，从而测量L2两端的电压。她能否测出L2两端电压？________，理由是________________________。(4)小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价：________________，改进方法是________________。UAB/VUBC/VUAC/V2.41.43.8详解详析1．C[解析]由题意可知，三个轻质小球任意两个小球相互靠近(未接触)都相互吸引。若两个小球带负电，一个小球带正电，或者两个小球带正电，一个小球带负电，则一定会出现带同种电荷的两个小球互相排斥，所以不可能是三个小球...
