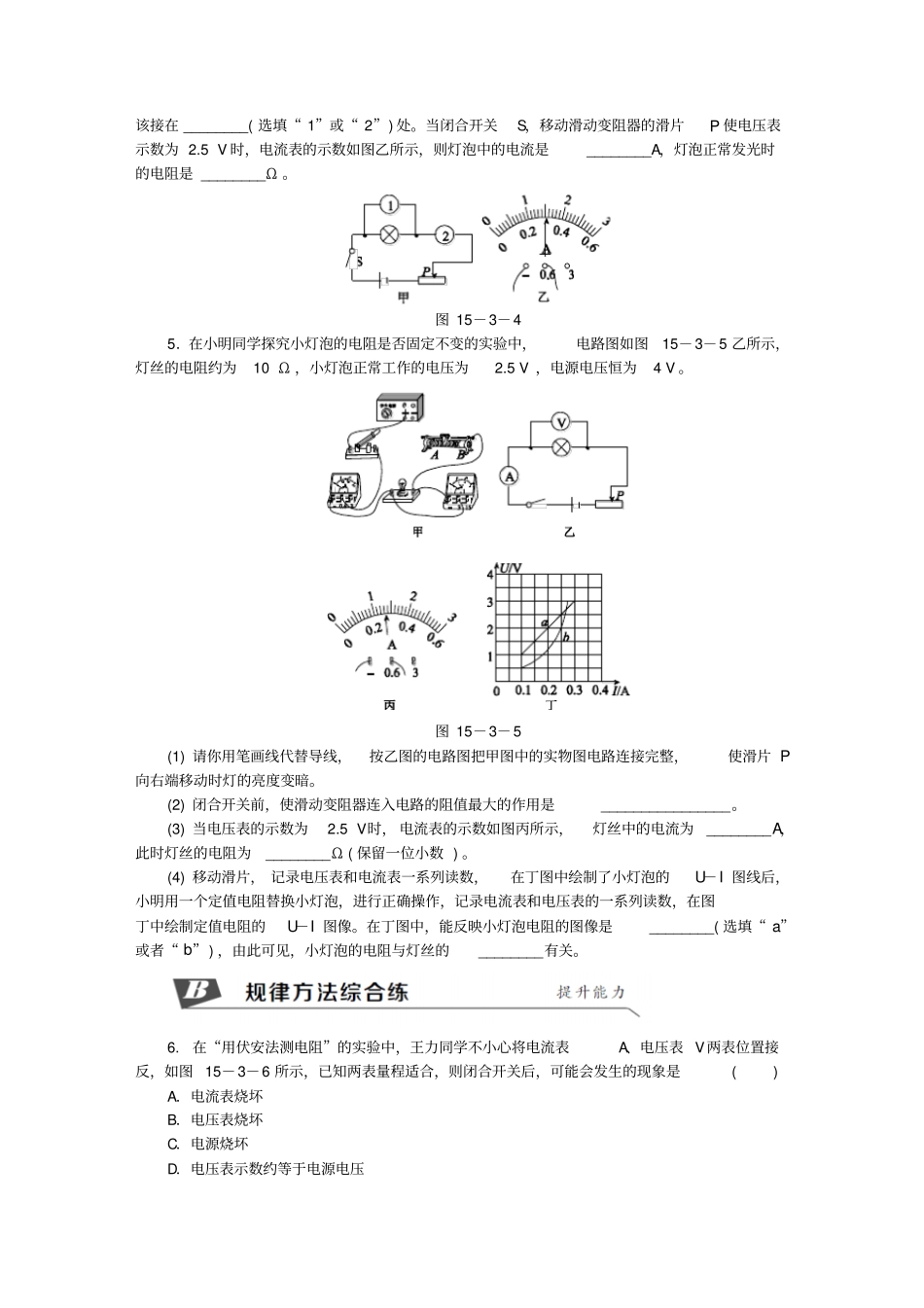

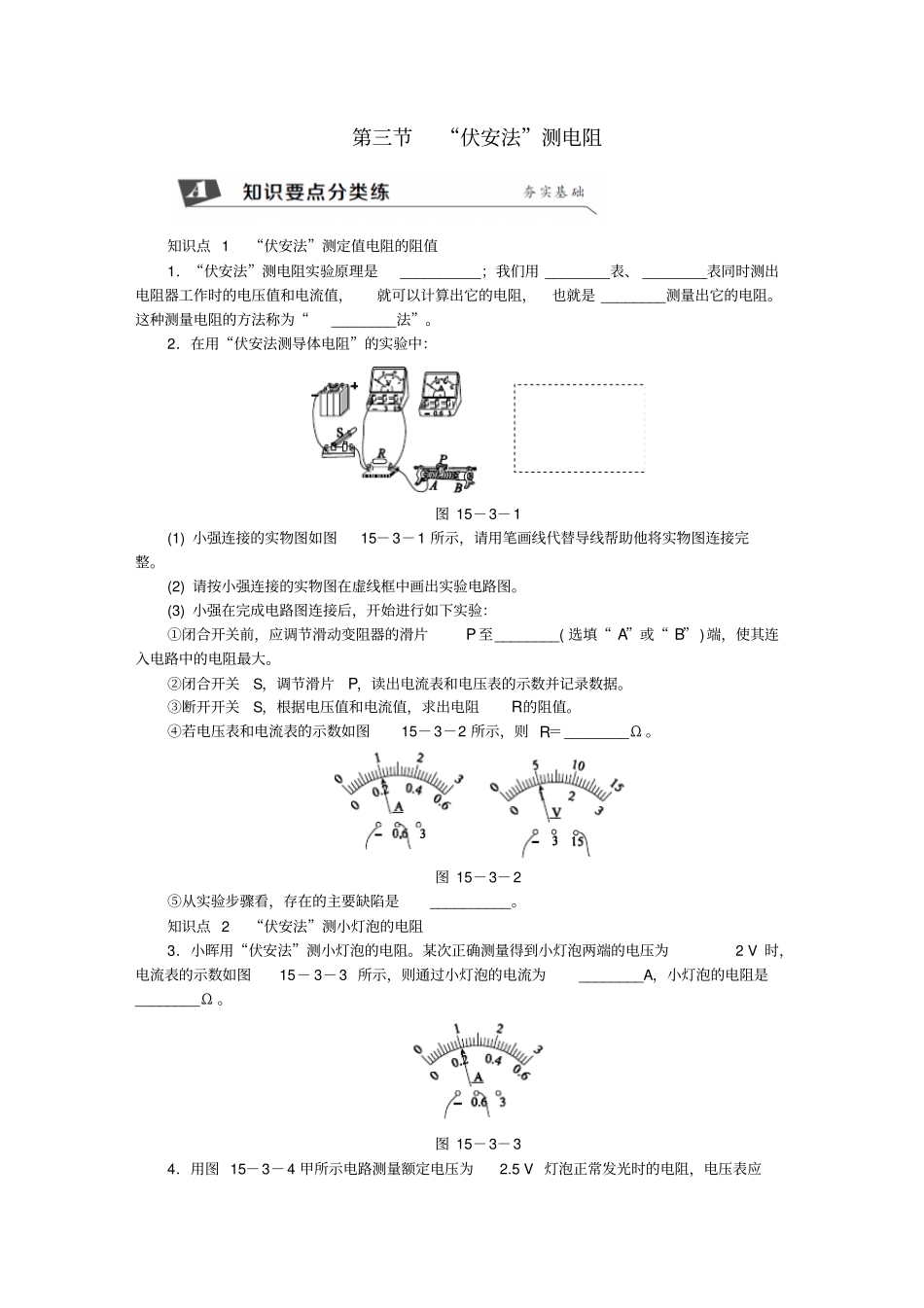

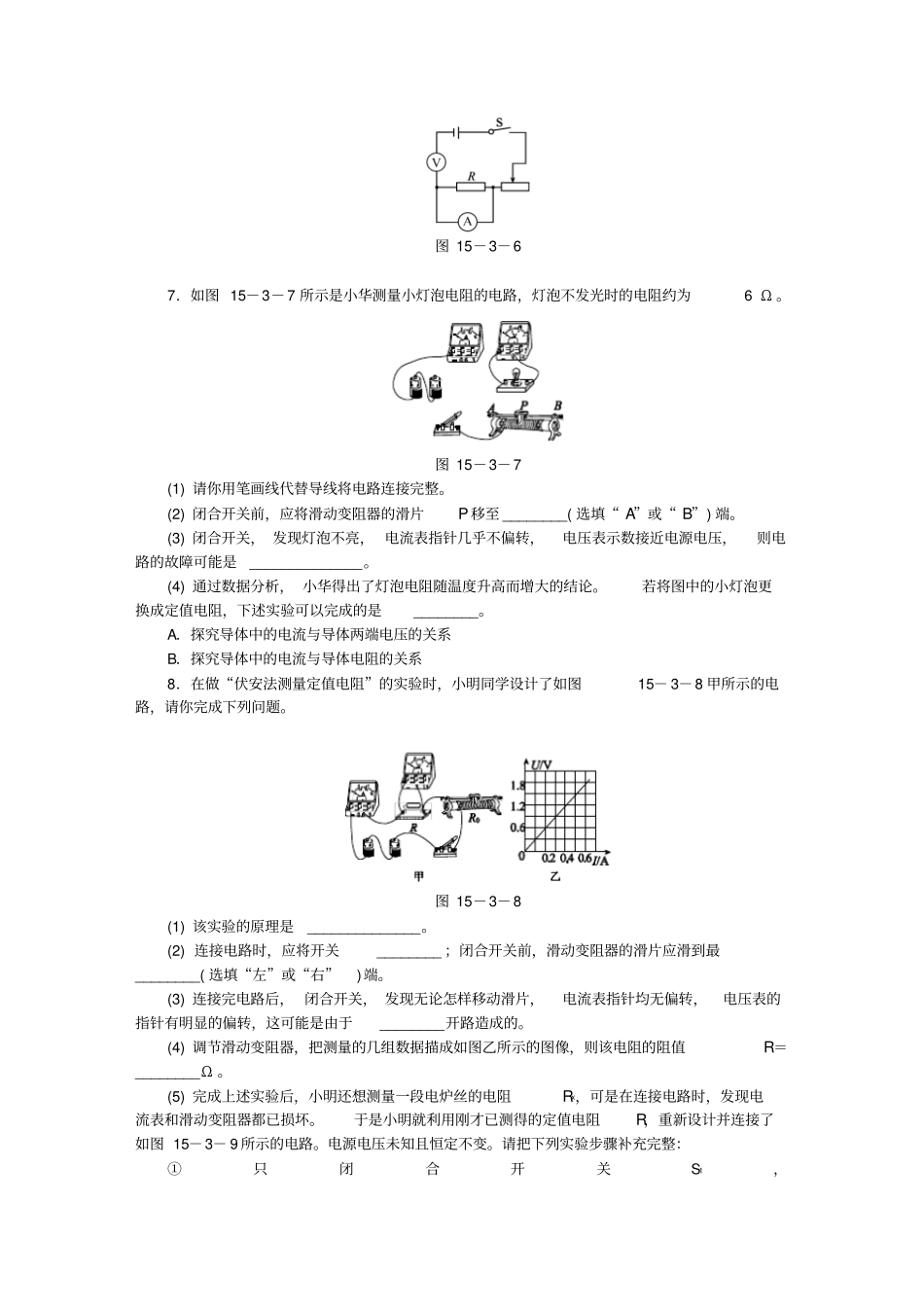

第三节“伏安法”测电阻知识点1“伏安法”测定值电阻的阻值1．“伏安法”测电阻实验原理是__________；我们用________表、________表同时测出电阻器工作时的电压值和电流值，就可以计算出它的电阻，也就是________测量出它的电阻。这种测量电阻的方法称为“________法”。2．在用“伏安法测导体电阻”的实验中：图15－3－1(1)小强连接的实物图如图15－3－1所示，请用笔画线代替导线帮助他将实物图连接完整。(2)请按小强连接的实物图在虚线框中画出实验电路图。(3)小强在完成电路图连接后，开始进行如下实验：①闭合开关前，应调节滑动变阻器的滑片P至________(选填“A”或“B”)端，使其连入电路中的电阻最大。②闭合开关S，调节滑片P，读出电流表和电压表的示数并记录数据。③断开开关S，根据电压值和电流值，求出电阻R的阻值。④若电压表和电流表的示数如图15－3－2所示，则R＝________Ω。图15－3－2⑤从实验步骤看，存在的主要缺陷是__________。知识点2“伏安法”测小灯泡的电阻3．小晖用“伏安法”测小灯泡的电阻。某次正确测量得到小灯泡两端的电压为2V时，电流表的示数如图15－3－3所示，则通过小灯泡的电流为________A，小灯泡的电阻是________Ω。图15－3－34．用图15－3－4甲所示电路测量额定电压为2.5V灯泡正常发光时的电阻，电压表应该接在________(选填“1”或“2”)处。当闭合开关S，移动滑动变阻器的滑片P使电压表示数为2.5V时，电流表的示数如图乙所示，则灯泡中的电流是________A，灯泡正常发光时的电阻是________Ω。图15－3－45．在小明同学探究小灯泡的电阻是否固定不变的实验中，电路图如图15－3－5乙所示，灯丝的电阻约为10Ω，小灯泡正常工作的电压为2.5V，电源电压恒为4V。图15－3－5(1)请你用笔画线代替导线，按乙图的电路图把甲图中的实物图电路连接完整，使滑片P向右端移动时灯的亮度变暗。(2)闭合开关前，使滑动变阻器连入电路的阻值最大的作用是________________。(3)当电压表的示数为2.5V时，电流表的示数如图丙所示，灯丝中的电流为________A，此时灯丝的电阻为________Ω(保留一位小数)。(4)移动滑片，记录电压表和电流表一系列读数，在丁图中绘制了小灯泡的U－I图线后，小明用一个定值电阻替换小灯泡，进行正确操作，记录电流表和电压表的一系列读数，在图丁中绘制定值电阻的U－I图像。在丁图中，能反映小灯泡电阻的图像是________(选填“a”或者“b”)，由此可见，小灯泡的电阻与灯丝的________有关。6.在“用伏安法测电阻”的实验中，王力同学不小心将电流表A、电压表V两表位置接反，如图15－3－6所示，已知两表量程适合，则闭合开关后，可能会发生的现象是()A．电流表烧坏B．电压表烧坏C．电源烧坏D．电压表示数约等于电源电压图15－3－67．如图15－3－7所示是小华测量小灯泡电阻的电路，灯泡不发光时的电阻约为6Ω。图15－3－7(1)请你用笔画线代替导线将电路连接完整。(2)闭合开关前，应将滑动变阻器的滑片P移至________(选填“A”或“B”)端。(3)闭合开关，发现灯泡不亮，电流表指针几乎不偏转，电压表示数接近电源电压，则电路的故障可能是______________。(4)通过数据分析，小华得出了灯泡电阻随温度升高而增大的结论。若将图中的小灯泡更换成定值电阻，下述实验可以完成的是________。A．探究导体中的电流与导体两端电压的关系B．探究导体中的电流与导体电阻的关系8．在做“伏安法测量定值电阻”的实验时，小明同学设计了如图15－3－8甲所示的电路，请你完成下列问题。图15－3－8(1)该实验的原理是______________。(2)连接电路时，应将开关________；闭合开关前，滑动变阻器的滑片应滑到最________(选填“左”或“右”)端。(3)连接完电路后，闭合开关，发现无论怎样移动滑片，电流表指针均无偏转，电压表的指针有明显的偏转，这可能是由于________开路造成的。(4)调节滑动变阻器，把测量的几组数据描成如图乙所示的图像，则该电阻的阻值R＝________Ω。(5)完成上述实验后，小明还想测量一段电炉丝的电阻Rx，可是在连接电路时，发现电流表和滑动变阻器都已损坏。于是小明就利用刚才已测得的定值电阻R，重新设计并连接了如图15－3－9所示...
