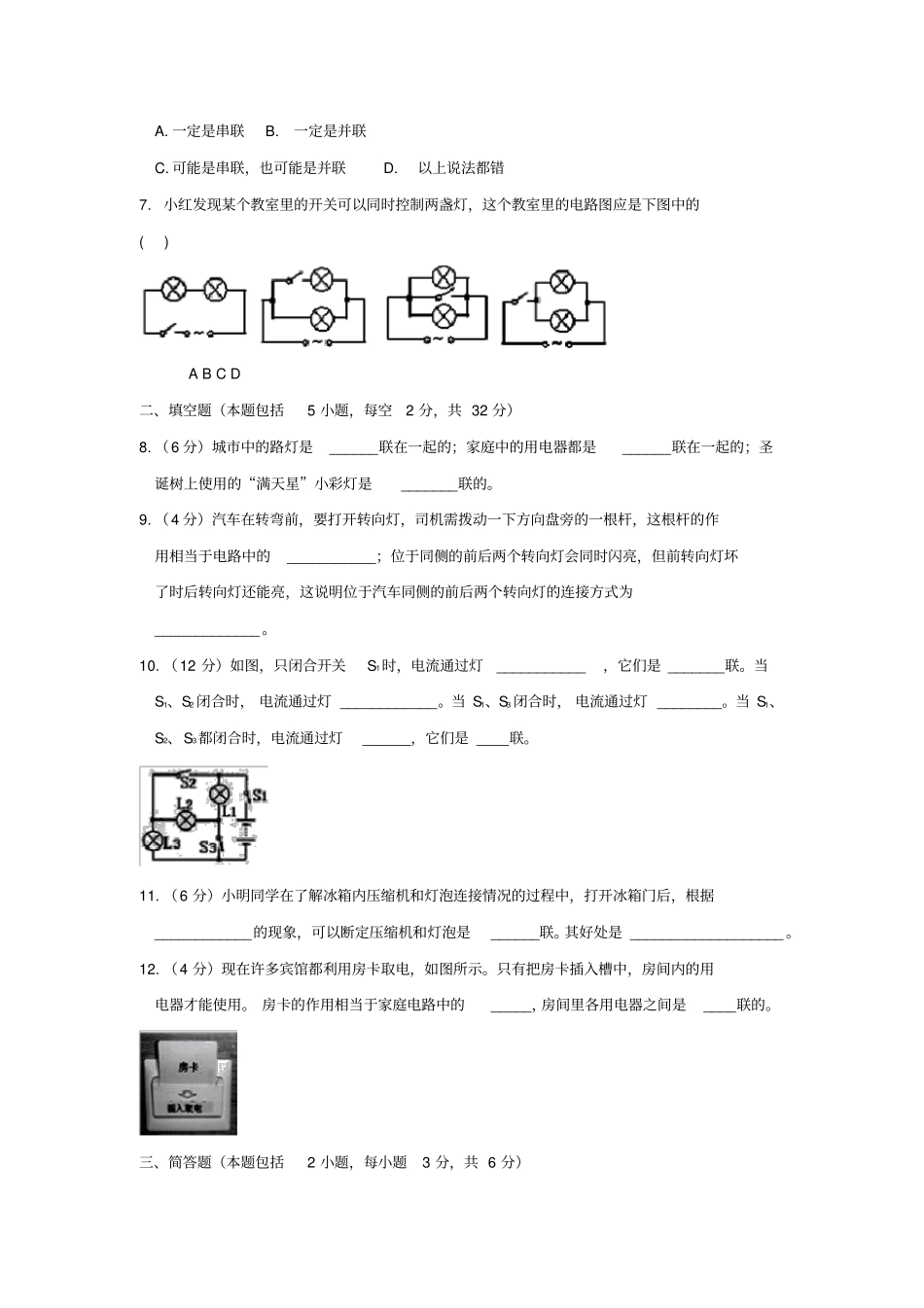

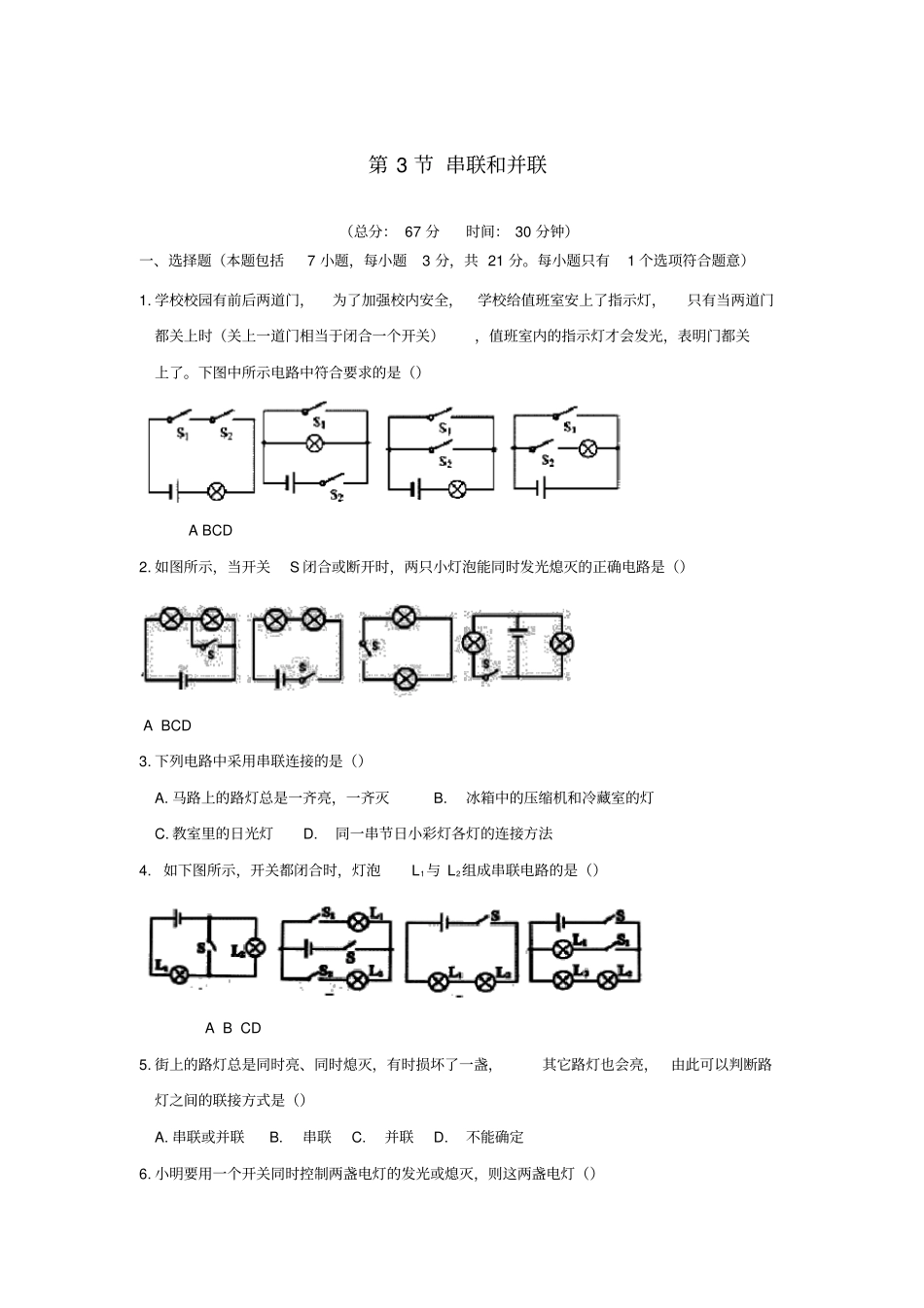

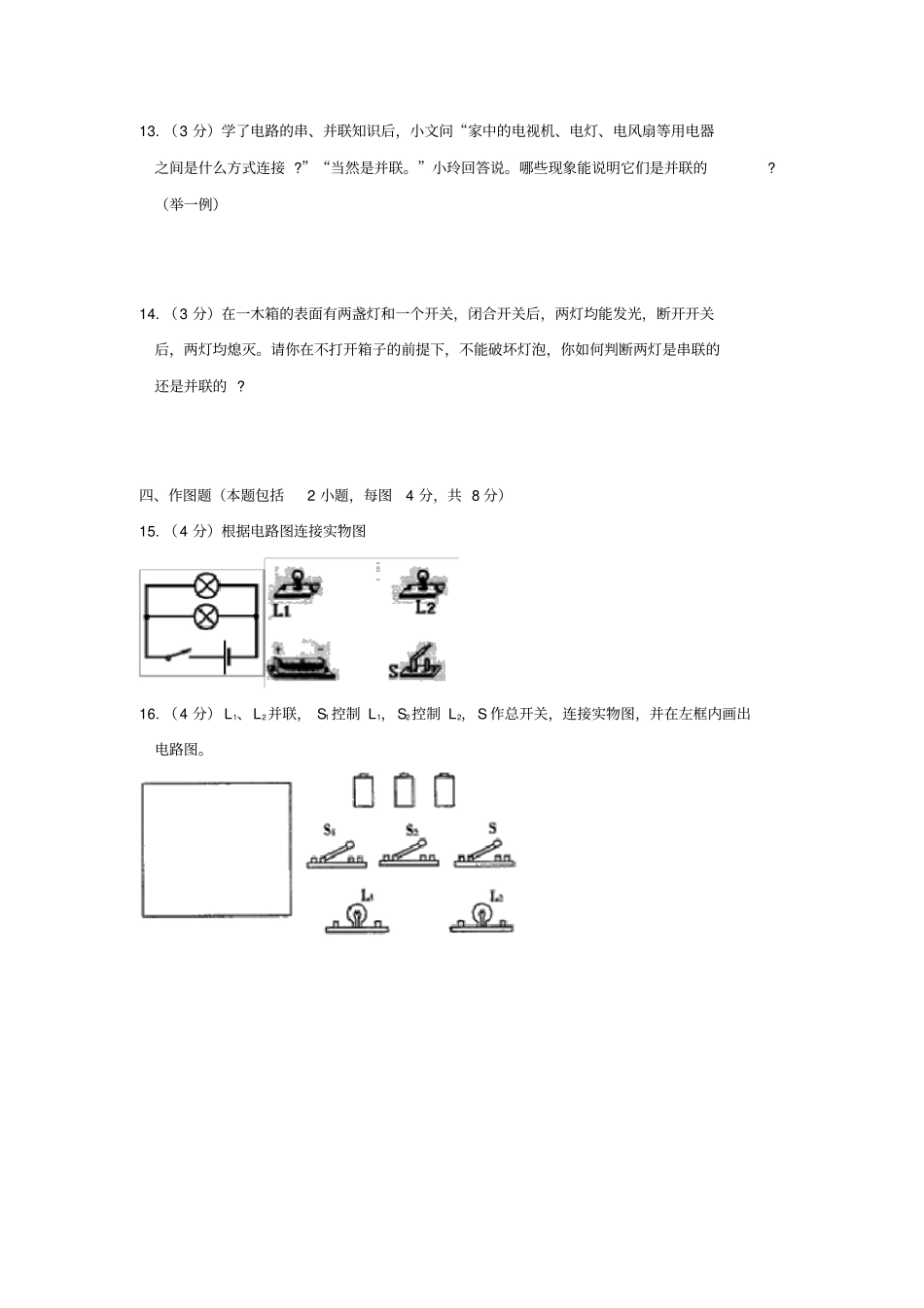

第3节串联和并联（总分：67分时间：30分钟）一、选择题（本题包括7小题，每小题3分，共21分。每小题只有1个选项符合题意）1.学校校园有前后两道门，为了加强校内安全，学校给值班室安上了指示灯，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了。下图中所示电路中符合要求的是（）ABCD2.如图所示，当开关S闭合或断开时，两只小灯泡能同时发光熄灭的正确电路是（）ABCD3.下列电路中采用串联连接的是（）A.马路上的路灯总是一齐亮，一齐灭B.冰箱中的压缩机和冷藏室的灯C.教室里的日光灯D.同一串节日小彩灯各灯的连接方法4.如下图所示，开关都闭合时，灯泡L1与L2组成串联电路的是（）ABCD5.街上的路灯总是同时亮、同时熄灭，有时损坏了一盏，其它路灯也会亮，由此可以判断路灯之间的联接方式是（）A.串联或并联B.串联C.并联D.不能确定6.小明要用一个开关同时控制两盏电灯的发光或熄灭，则这两盏电灯（）A.一定是串联B.一定是并联C.可能是串联，也可能是并联D.以上说法都错7.小红发现某个教室里的开关可以同时控制两盏灯，这个教室里的电路图应是下图中的()ABCD二、填空题（本题包括5小题，每空2分，共32分）8.（6分）城市中的路灯是______联在一起的；家庭中的用电器都是______联在一起的；圣诞树上使用的“满天星”小彩灯是_______联的。9.（4分）汽车在转弯前，要打开转向灯，司机需拨动一下方向盘旁的一根杆，这根杆的作用相当于电路中的___________；位于同侧的前后两个转向灯会同时闪亮，但前转向灯坏了时后转向灯还能亮，这说明位于汽车同侧的前后两个转向灯的连接方式为_____________。10.（12分）如图，只闭合开关S1时，电流通过灯___________，它们是_______联。当S1、S2闭合时，电流通过灯____________。当S1、S3闭合时，电流通过灯________。当S1、S2、S3都闭合时，电流通过灯______，它们是____联。11.（6分）小明同学在了解冰箱内压缩机和灯泡连接情况的过程中，打开冰箱门后，根据____________的现象，可以断定压缩机和灯泡是______联。其好处是___________________。12.（4分）现在许多宾馆都利用房卡取电，如图所示。只有把房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于家庭电路中的_____，房间里各用电器之间是____联的。三、简答题（本题包括2小题，每小题3分，共6分）13.（3分）学了电路的串、并联知识后，小文问“家中的电视机、电灯、电风扇等用电器之间是什么方式连接?”“当然是并联。”小玲回答说。哪些现象能说明它们是并联的?（举一例）14.（3分）在一木箱的表面有两盏灯和一个开关，闭合开关后，两灯均能发光，断开开关后，两灯均熄灭。请你在不打开箱子的前提下，不能破坏灯泡，你如何判断两灯是串联的还是并联的?四、作图题（本题包括2小题，每图4分，共8分）15.（4分）根据电路图连接实物图16.（4分）L1、L2并联，S1控制L1，S2控制L2，S作总开关，连接实物图，并在左框内画出电路图。第3节串联和并联参考答案一、选择题（本题包括7小题，每小题3分，共21分。每小题只有1个选项符合题意）1.A【解析】由图示可知，A图中只有两个开关同时闭合时灯才会亮，符合要求；B图两个开关都闭合时会短路电源，这是不允许的，不符合要求；C图中只要有一个开关闭合，灯泡也会发光，不符合要求；D图中开关S1闭合时会短路电源，不符合要求；故应选A。2.B3.D【解析】试题分析：家庭电路以及为了照明的电路都是并联电路，所以路灯、冰箱中的压缩机和冷藏室的灯都是并联电路；节日里装饰的小彩灯是串联连接．家庭电路和照明电路为并联电路，故ABC选项错误，小彩灯为串联电路，故D选项正确。4.C【解析】开关都闭合时，灯泡L2发生短路，所以选项A不正确．开关都闭合时，灯泡L1与L2组成并联电路，所以选项B不正确．开关都闭合时，灯泡L1与L2组成串联电路，所以选项C正确．开关都闭合时，灯泡L1与L2组成并联电路，所以选项D不正确．5.C【解析】街上的路灯虽然是同时亮，同时灭，但它们仍是并联的，开关是装在干路上的，故应选C。6.C【解析】当两个灯泡串联时，串联电路中的开关可以控制两个灯泡同时发光或熄灭；...
