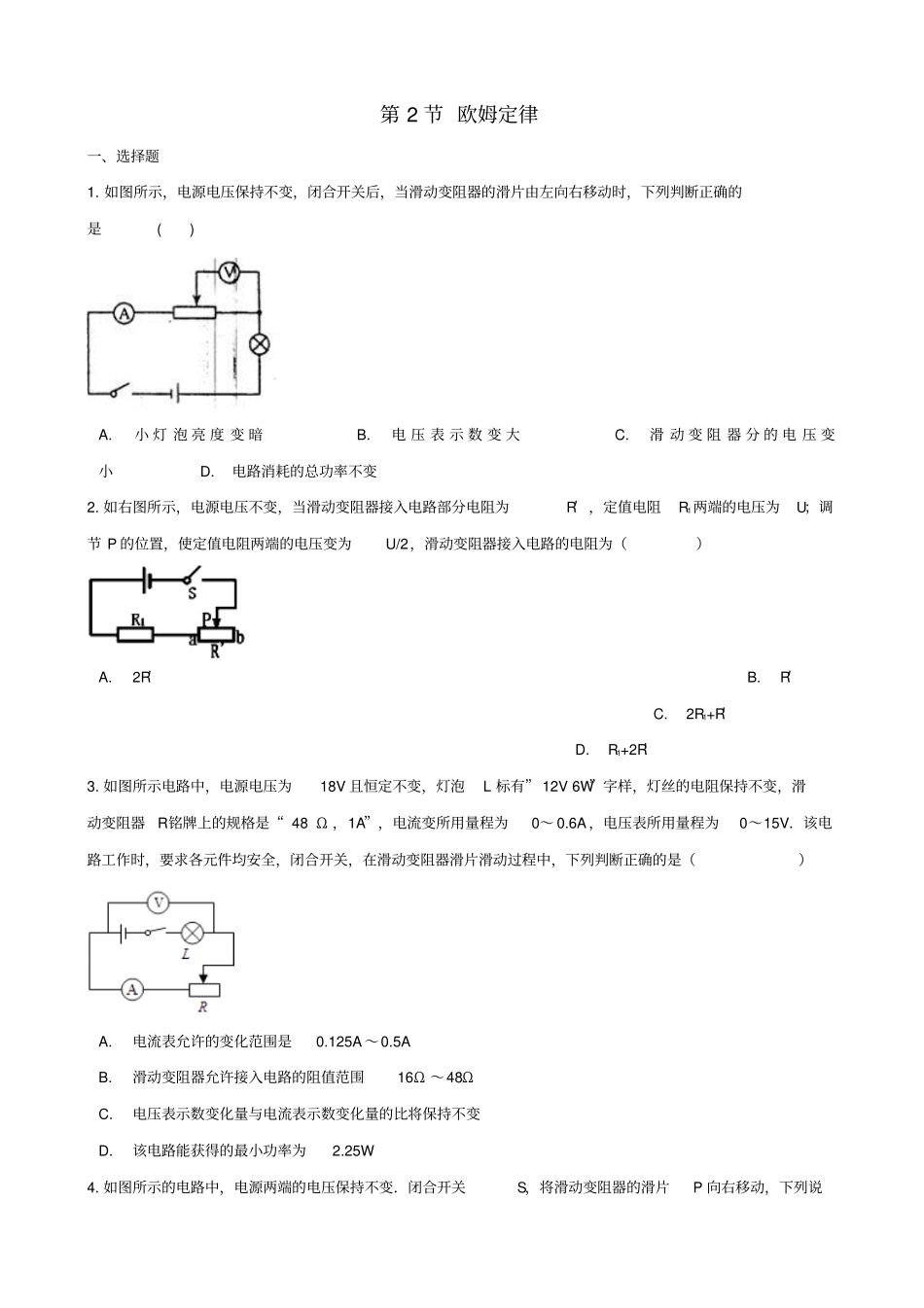

第2节欧姆定律一、选择题1.如图所示，电源电压保持不变，闭合开关后，当滑动变阻器的滑片由左向右移动时，下列判断正确的是()A.小灯泡亮度变暗B.电压表示数变大C.滑动变阻器分的电压变小D.电路消耗的总功率不变2.如右图所示，电源电压不变，当滑动变阻器接入电路部分电阻为R′，定值电阻R1两端的电压为U；调节P的位置，使定值电阻两端的电压变为U/2，滑动变阻器接入电路的电阻为（）A.2R′B.R′C.2R1+R′D.R1+2R′3.如图所示电路中，电源电压为18V且恒定不变，灯泡L标有”12V6W”字样，灯丝的电阻保持不变，滑动变阻器R铭牌上的规格是“48Ω，1A”，电流变所用量程为0～0.6A，电压表所用量程为0～15V．该电路工作时，要求各元件均安全，闭合开关，在滑动变阻器滑片滑动过程中，下列判断正确的是（）A.电流表允许的变化范围是0.125A～0.5AB.滑动变阻器允许接入电路的阻值范围16Ω～48ΩC.电压表示数变化量与电流表示数变化量的比将保持不变D.该电路能获得的最小功率为2.25W4.如图所示的电路中，电源两端的电压保持不变．闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是A.电流表A的示数变小，电压表V1的示数变大B.电流表A的示数变小，电压表V2的示数变大C.电压Vl与电压表V2的示数之和保持不变D.电压表V2与电流表A的示数之比保持不变5.如图所示电路，电源两端电压U保持不变。在甲、乙两处分别接入电压表。闭合开关S，测得U甲：U乙=1∶3；断开开关S，拆去电压表并在甲、乙两处分别接入电流表，此时I甲∶I乙为（）A.3∶1B.1∶1C.1∶3D.4∶36.如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右滑动时，则()A.通过灯L的电流变小，变阻器两端的电压变小B.通过灯L的电流变大，变阻器两端的电压变大C.灯L两端的电压变小，通过变阻器的电流变小D.灯L两端的电压变大，通过变阻器的电流变小7.如图所示电路中，电源电压保持不变。当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法正确的是（）A.电压表V1与电压表V2的示数之和保持不变B.电压表V1与电流表A的示数之比变大C.电流表A的示数变大，电压表V2的示数不变D.电流表A的示数变小，电压表V1的示数变小8.如图所示的电路，开关s闭合后，滑动变阻器滑片P向右滑动的过程中，有关电流表、电压表的读数以及灯泡亮度的变化，下列说法中正确的是（）A.电流表的读数变大，电压表的读数变小，灯泡变暗B.电流表的读数变小，电压表的读数变大，灯泡变亮C.电流表、电压表的读数都变小，灯泡变暗D.电流表、电压表的读教都变大，灯泡变亮9.如图所示电路，电源电压不变，当开关闭合，滑动变阻器滑片P向右移动时，下列判断不正确的是（）A.电流表A1的示数变小B.电流表A2的示数不变C.电压表示数变大D.灯泡亮度不变10.如图所示，已知电阻R1=10Ω，R2=5Ω，当开关闭合后，下列说法正确的是：（）A.R1与R2消耗的电功率之比为2:1B.通过R1与R2的电流之比为2:1C.R1与R2两端电压之比为1:2D.R1与R2相同时间内消耗的电能之比为1:2二、填空题11.1节新干电池电压________V；人体安全电压________V；当通过人体的电流接近30mA时就会有生命危险.据此可以推断，人体是________（填“导体”或“绝缘体”），人体电阻约________Ω.12.当某导体两端电压为6V时，通过该导体的电流为0.3A.现10s内有9库的电荷量通过该导体横截面，则此时通过该导体的电流为________A，该导体的两端电压为________V，该导体的电阻为________欧.13.如图所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变.闭合开关S后，当滑片P从a端移动到b端时，记录的电压表示数U与电流表示数I如下表所示，请根据表中的数据在图中描点作图.________滑动变阻器R2的最大阻值为________Ω.12345U/V00.511.52I/A0.60.50.40.30.214.如图电路中，灯泡的规格为“6V2W”，闭合开关，灯泡正常发光，当滑动变阻器的滑片向右滑动时，此时电压表的示数________，电流表的示数________（以上两空均选填“变大”、“变小”或“不变”），灯泡的亮度________（选填“变亮”、“变暗”或“不变”）．电源电压为________V．15.英国物理学家发现了一条重要的电学定律，通过一段导体的电流跟这段导体两...
