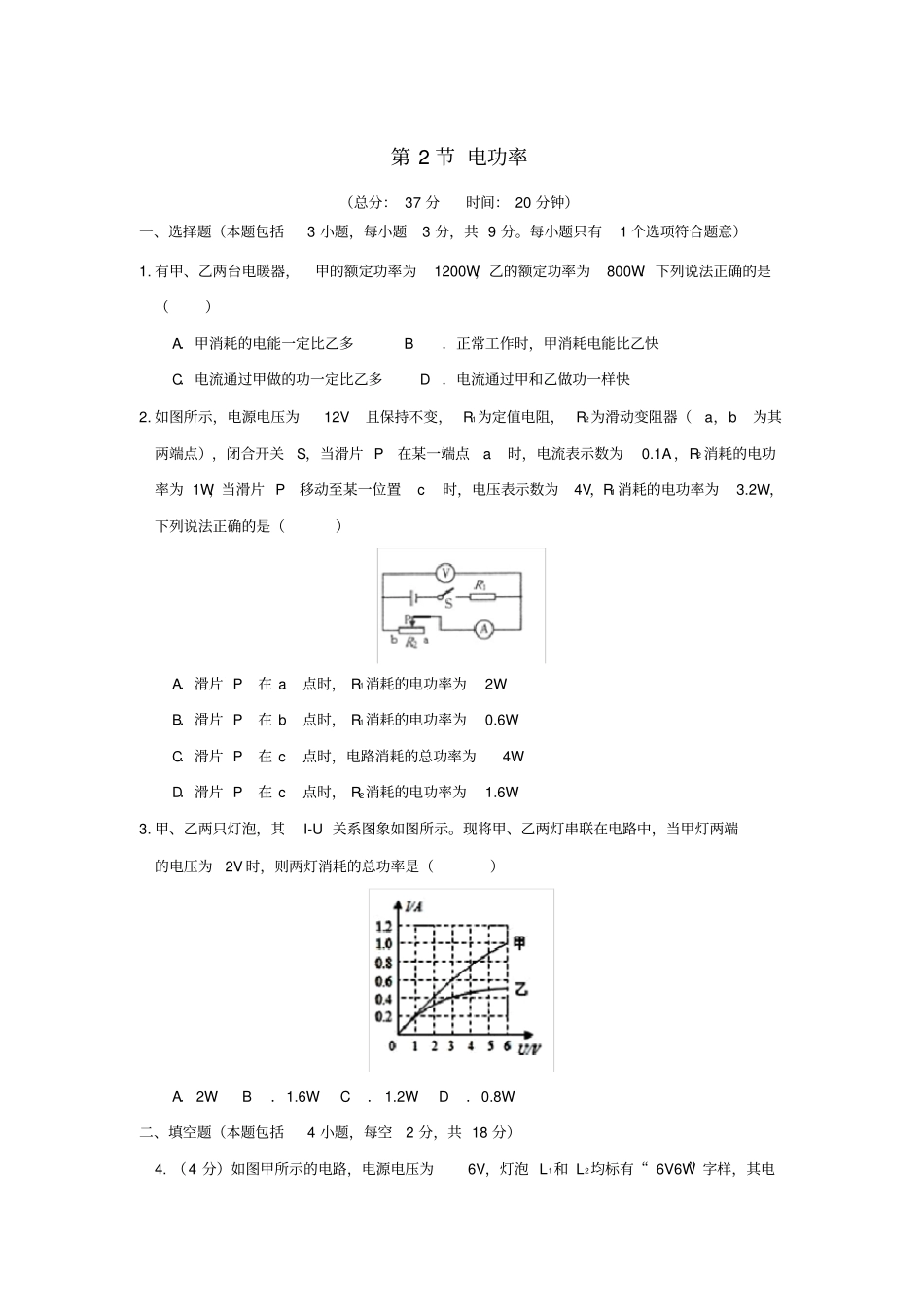

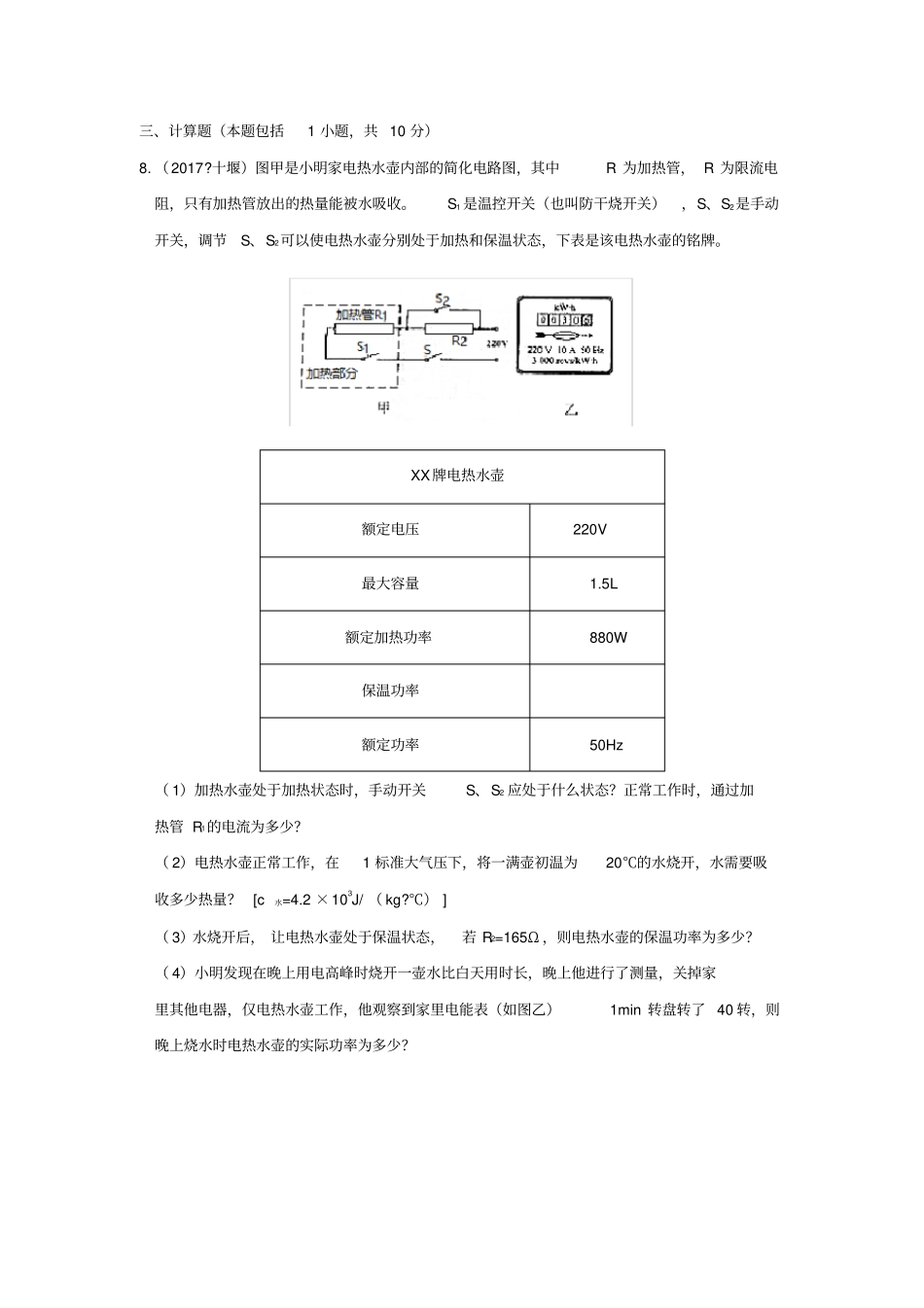

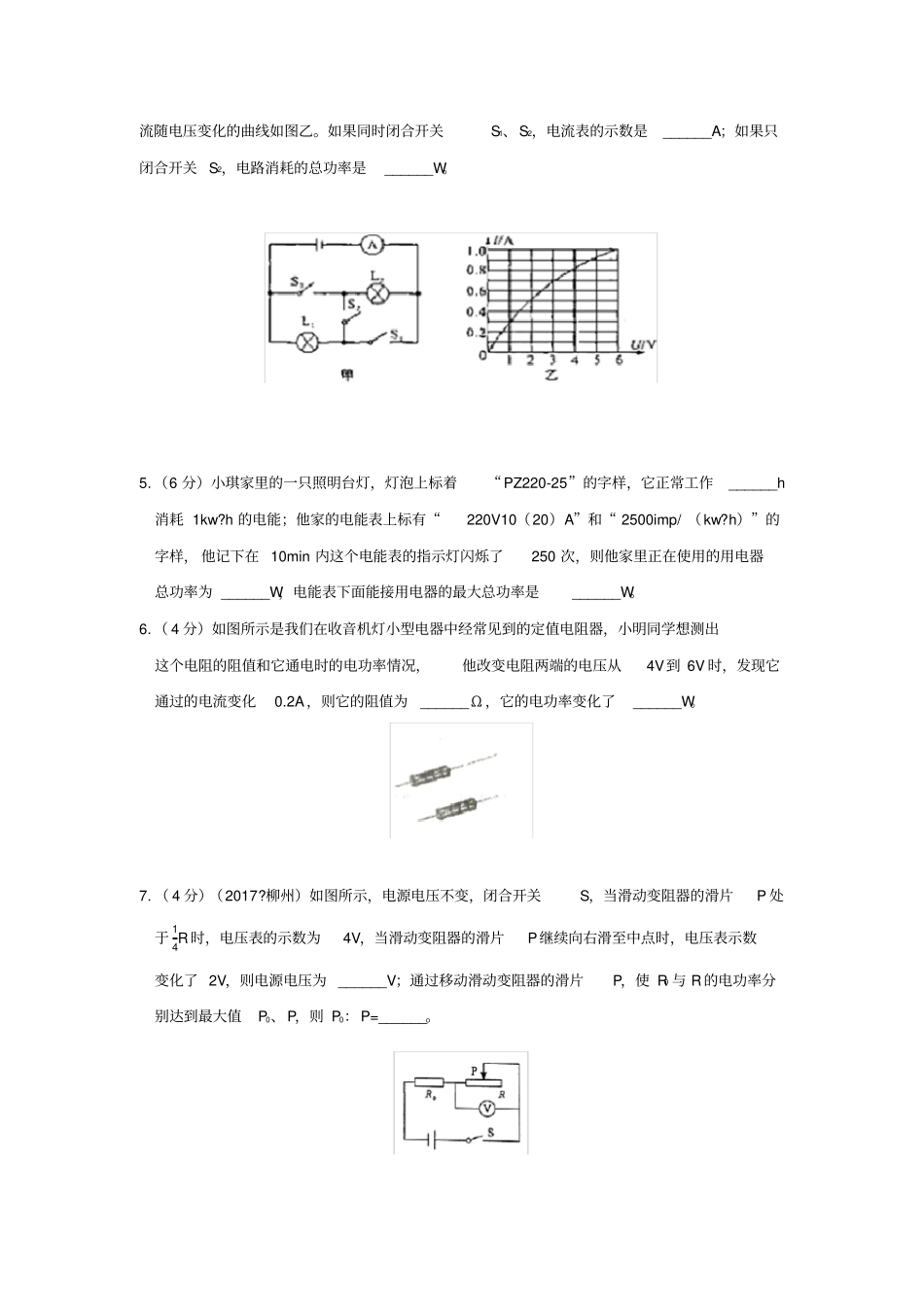

第2节电功率（总分：37分时间：20分钟）一、选择题（本题包括3小题，每小题3分，共9分。每小题只有1个选项符合题意）1.有甲、乙两台电暖器，甲的额定功率为1200W，乙的额定功率为800W．下列说法正确的是（）A．甲消耗的电能一定比乙多B．正常工作时，甲消耗电能比乙快C．电流通过甲做的功一定比乙多D．电流通过甲和乙做功一样快2.如图所示，电源电压为12V且保持不变，R1为定值电阻，R2为滑动变阻器（a，b为其两端点），闭合开关S，当滑片P在某一端点a时，电流表示数为0.1A，R2消耗的电功率为1W，当滑片P移动至某一位置c时，电压表示数为4V，R1消耗的电功率为3.2W，下列说法正确的是（）A．滑片P在a点时，R1消耗的电功率为2WB．滑片P在b点时，R1消耗的电功率为0.6WC．滑片P在c点时，电路消耗的总功率为4WD．滑片P在c点时，R2消耗的电功率为1.6W3.甲、乙两只灯泡，其I-U关系图象如图所示。现将甲、乙两灯串联在电路中，当甲灯两端的电压为2V时，则两灯消耗的总功率是（）A．2WB．1.6WC．1.2WD．0.8W二、填空题（本题包括4小题，每空2分，共18分）4.（4分）如图甲所示的电路，电源电压为6V，灯泡L1和L2均标有“6V6W”字样，其电流随电压变化的曲线如图乙。如果同时闭合开关S1、S2，电流表的示数是______A；如果只闭合开关S2，电路消耗的总功率是______W。5.（6分）小琪家里的一只照明台灯，灯泡上标着“PZ220-25”的字样，它正常工作______h消耗1kw?h的电能；他家的电能表上标有“220V10（20）A”和“2500imp/（kw?h）”的字样，他记下在10min内这个电能表的指示灯闪烁了250次，则他家里正在使用的用电器总功率为______W，电能表下面能接用电器的最大总功率是______W。6.（4分）如图所示是我们在收音机灯小型电器中经常见到的定值电阻器，小明同学想测出这个电阻的阻值和它通电时的电功率情况，他改变电阻两端的电压从4V到6V时，发现它通过的电流变化0.2A，则它的阻值为______Ω，它的电功率变化了______W。7.（4分）（2017?柳州）如图所示，电源电压不变，闭合开关S，当滑动变阻器的滑片P处于14R时，电压表的示数为4V，当滑动变阻器的滑片P继续向右滑至中点时，电压表示数变化了2V，则电源电压为______V；通过移动滑动变阻器的滑片P，使R0与R的电功率分别达到最大值P0、P，则P0：P=______。三、计算题（本题包括1小题，共10分）8.（2017?十堰）图甲是小明家电热水壶内部的简化电路图，其中R为加热管，R为限流电阻，只有加热管放出的热量能被水吸收。S1是温控开关（也叫防干烧开关），S、S2是手动开关，调节S、S2可以使电热水壶分别处于加热和保温状态，下表是该电热水壶的铭牌。XX牌电热水壶额定电压220V最大容量1.5L额定加热功率880W保温功率额定功率50Hz（1）加热水壶处于加热状态时，手动开关S、S2应处于什么状态？正常工作时，通过加热管R1的电流为多少？（2）电热水壶正常工作，在1标准大气压下，将一满壶初温为20℃的水烧开，水需要吸收多少热量？[c水=4.2×103J/（kg?℃）]（3）水烧开后，让电热水壶处于保温状态，若R2=165Ω，则电热水壶的保温功率为多少？（4）小明发现在晚上用电高峰时烧开一壶水比白天用时长，晚上他进行了测量，关掉家里其他电器，仅电热水壶工作，他观察到家里电能表（如图乙）1min转盘转了40转，则晚上烧水时电热水壶的实际功率为多少？第2节电功率参考答案一、选择题（本题包括3小题，每小题3分，共9分。每小题只有1个选项符合题意）1.B2.D3.A二、填空题（本题包括4小题，每空2分，共18分）4.（4分）14.25.（6分）4060044006.（4分）1027.（4分）124：1三、计算题（本题包括1小题，共10分）8.（10分）（1）闭合状态4A（2）5.04×105J（3）55W（4）800W
