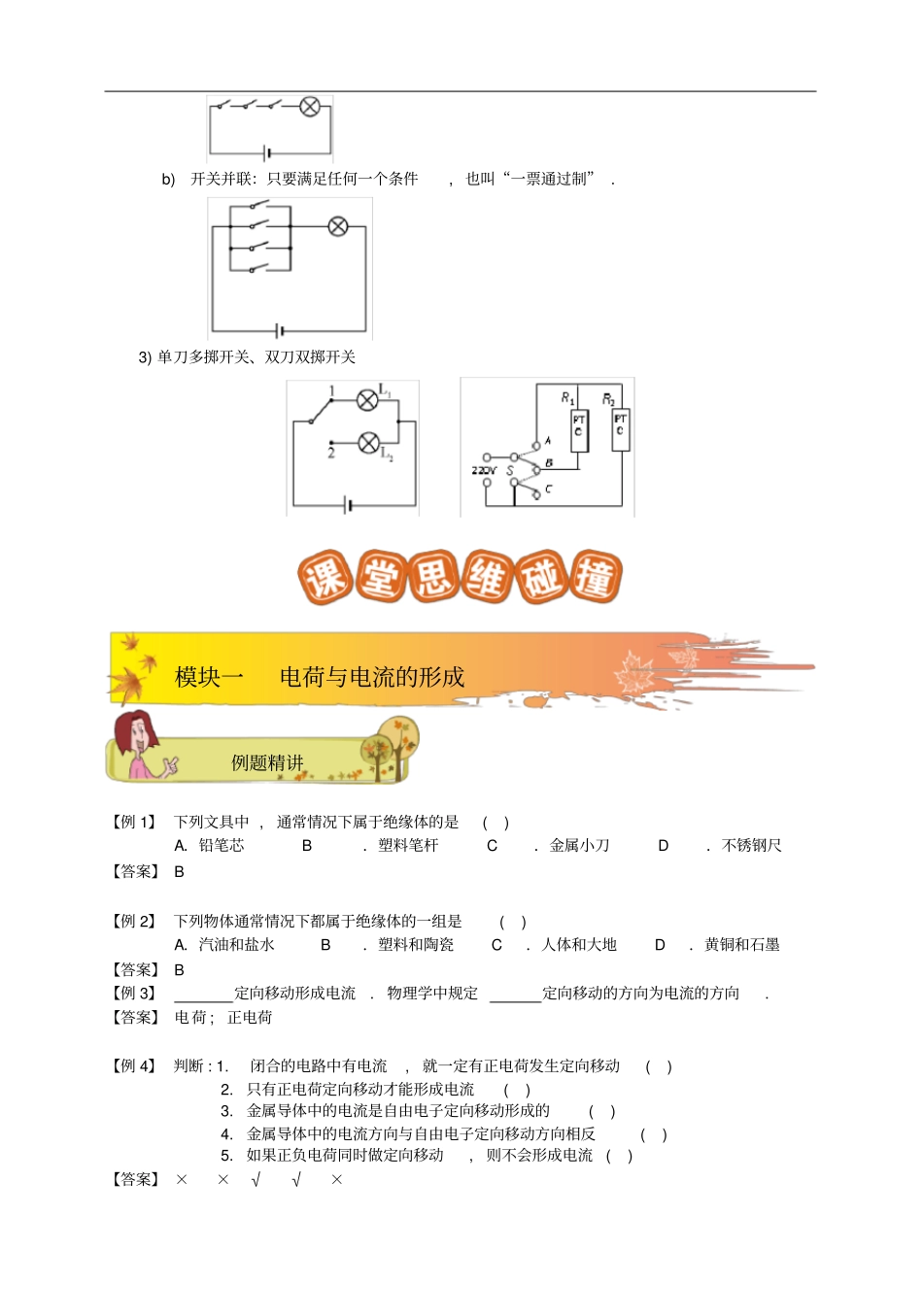

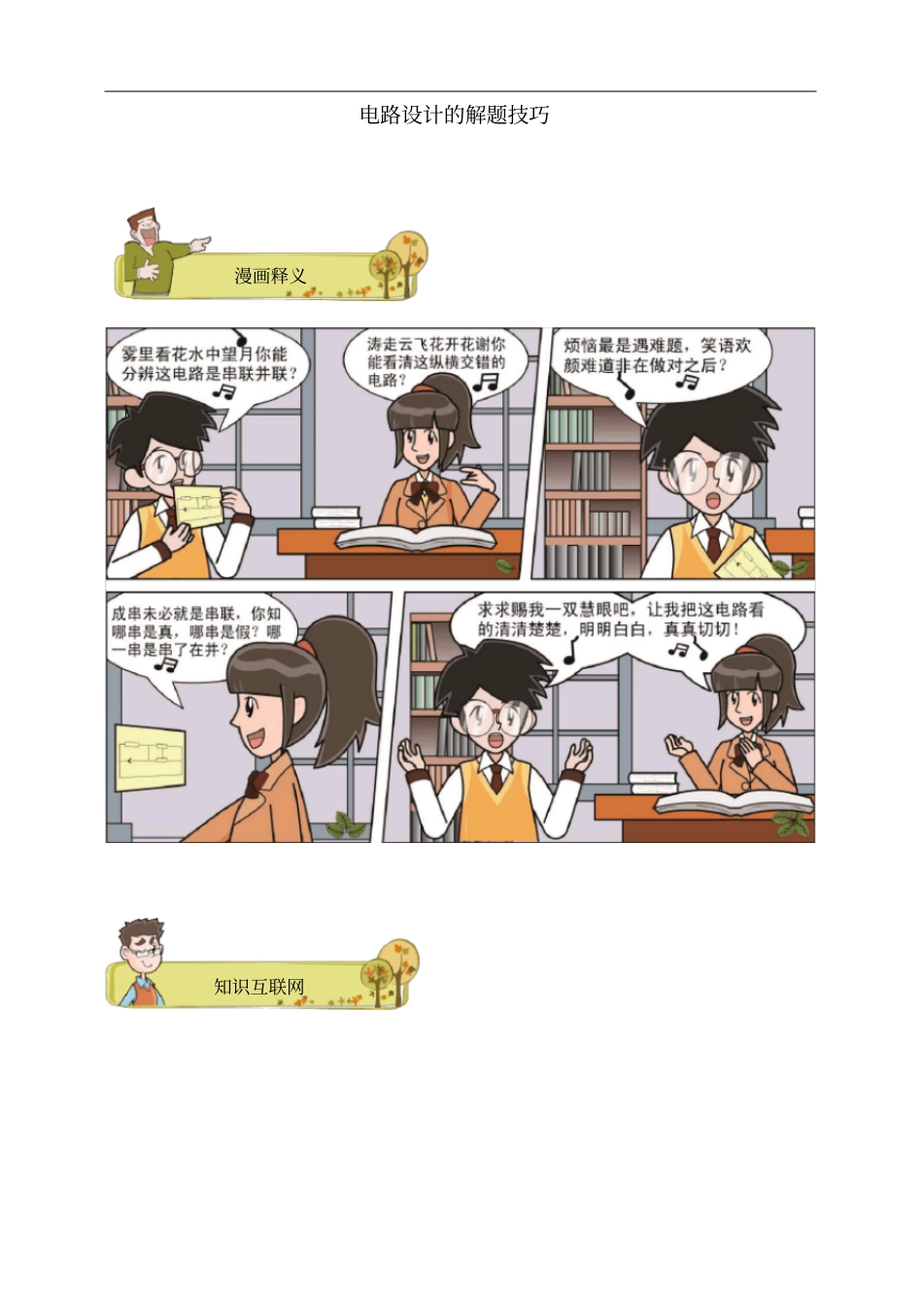

电路设计的解题技巧知识互联网漫画释义电路设计的解题技巧1.先排布用电器连接关系和位置1)单一用电器2)两个用电器要判断串联还是并联的关系,方法如下：a)串联：要求同时工作、同时不工作;而且一个不工作,另一个也不能工作.b)并联：两个用电器可以独立工作,互不影响.3)三个或者三个以上的用电器a)判断串联还是并联的关系,方法见上.b)判断用电器在支路上还是干路上：若此用电器不工作其他用电器都不能工作的话,这个用电器在干路上;若此用电器不工作的时候,其他用电器仍可以工作的,这个用电器在支路上.2.再排布开关的位置和连接关系1)判断支路开关还是干路开关a)若开关断开,干路、支路所有用电器都不工作了,说明是干路开关.b)若开关可以单独控制其中某一个用电器,对其他用电器没有影响,说明是支路开关.2)判断多个开关之间是串联还是并联a)开关串联：多条件同时满足(一个条件就是一个开关),也叫“一票否决制”.思路导航b)开关并联：只要满足任何一个条件,也叫“一票通过制”.3)单刀多掷开关、双刀双掷开关【例1】下列文具中,通常情况下属于绝缘体的是()A．铅笔芯B．塑料笔杆C．金属小刀D．不锈钢尺【答案】B【例2】下列物体通常情况下都属于绝缘体的一组是()A．汽油和盐水B．塑料和陶瓷C．人体和大地D．黄铜和石墨【答案】B【例3】定向移动形成电流.物理学中规定定向移动的方向为电流的方向.【答案】电荷;正电荷【例4】判断:1.闭合的电路中有电流,就一定有正电荷发生定向移动()2.只有正电荷定向移动才能形成电流()3.金属导体中的电流是自由电子定向移动形成的()4.金属导体中的电流方向与自由电子定向移动方向相反()5.如果正负电荷同时做定向移动,则不会形成电流()【答案】××√√×例题精讲模块一电荷与电流的形成【解析】金属导电靠带负电的自由电子;溶液导电靠正、负离子.【例5】电源是将能转化成能的装置;用电器是将能转化成能的装置.【答案】其他形式电;电其他形式【例6】如图甲为一实物电路连接图,如图乙是某同学所画出其对应的电路图,正确的是()【答案】C【例7】只改动一根导线,让两盏灯并联发光.【答案】例题精讲模块二电路识别L2L1SL1L2SL1L2SL1L2SSL1+-L2ABCD图甲图乙【例8】某品牌的微型电脑吸尘器有两个开关,开关S1控制照明灯L和电动机M,开关S2只控制电动机M.如图所示电路中,符合要求的是()【答案】B【例9】图甲所示为一台电压力锅,它结合了高压锅和电饭锅的优点,省时省电、安全性高.当电压力锅内部气压过大或温度过高时,发热器都会停止工作.图乙中S1为过压保护开关,S2为过热保护开关,压强过大时开关S1自动断开,温度过高时开关S2自动断开.图乙表示S1、S2和锅内发热器的连接情况,其中符合上述工作要求的是()例题精讲ABDCLS1S2MLMS1S2LMS1S2LMS1S2发热器S1S2220V发热器S1S2220V发热器S1220VS2S1220VS2发热器ABCD甲乙模块三电路设计【答案】A【例10】如图所示,有带风叶的小电动机一只,电热丝R一段,开关两只,插头一只,导线若干.利用这些器材可以连成一个有冷热两档风的电吹风电路.要求：只闭合S1时吹冷风,只闭合S2时既无风又不发热,同时闭合S1、S2时吹热风.(1)请你在虚线框内画出电路图;(2)请你按要求将图中的元件连接起来.【答案】【例11】(第21届全国应用物理知识竞赛初赛)为了节省电能,居民楼的楼道灯通常由两个开关共同控制.一个是利用光敏器件制成的“光控开关”,它的作用是光线暗时自动闭合,光线亮时自动断开;一个是利用声敏器件制成的“声控开关”,它的作用是有声音时自动闭合电路,两分钟后,若再无声音则自动断开.(1)请将图甲中的器材连成符合上述楼道灯要求的电路.(2)小明受楼道灯电路的启发,在爷爷的卧室里也安装了这样一个“聪明”的电路.晚上只要拍拍手,灯就亮了,过一会自动熄灭,给爷爷带来了方便.不过遇到晚上有雷雨,就麻烦了,雷声使灯不断被点亮,影响爷爷休息.还有爷爷睡觉前需要这盏灯一直被点亮.现在再给你两个开关S1、S2,在图乙中完成对这个“聪明”电路的改装.并分别说明在灯自动工作、晚上打雷需取消自动功能和需要灯一直被点亮时开关S1、S2的断开与闭合情况.【答案】(1)见左图.(2)见右图.需灯自动工作时,断开Sl,闭合S2.晚上打雷时断开S2需要灯一直被点亮时...
