九年级物理欧姆定律测验题VIP免费

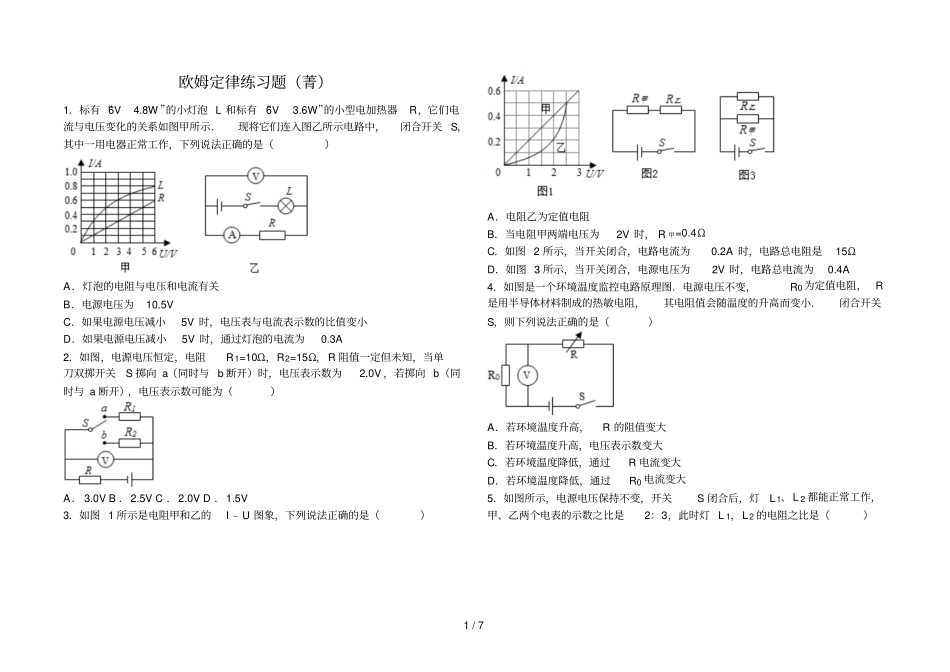

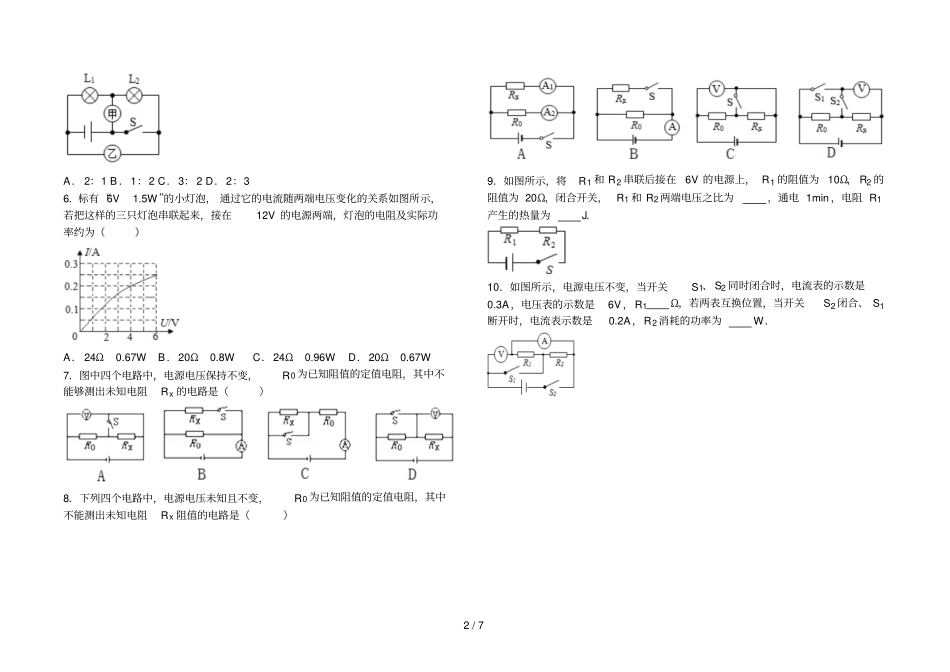

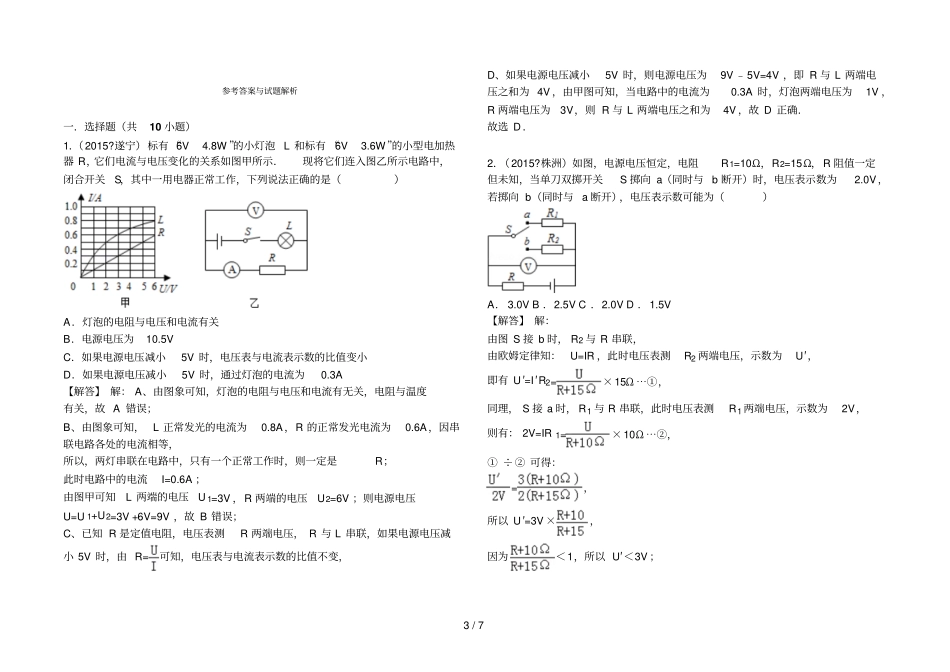

1/7欧姆定律练习题（菁）1．标有“6V4.8W”的小灯泡L和标有“6V3.6W”的小型电加热器R，它们电流与电压变化的关系如图甲所示．现将它们连入图乙所示电路中，闭合开关S，其中一用电器正常工作，下列说法正确的是（）A．灯泡的电阻与电压和电流有关B．电源电压为10.5VC．如果电源电压减小5V时，电压表与电流表示数的比值变小D．如果电源电压减小5V时，通过灯泡的电流为0.3A2．如图，电源电压恒定，电阻R1=10Ω，R2=15Ω，R阻值一定但未知，当单刀双掷开关S掷向a（同时与b断开）时，电压表示数为2.0V，若掷向b（同时与a断开），电压表示数可能为（）A．3.0VB．2.5VC．2.0VD．1.5V3．如图1所示是电阻甲和乙的I﹣U图象，下列说法正确的是（）A．电阻乙为定值电阻B．当电阻甲两端电压为2V时，R甲=0.4ΩC．如图2所示，当开关闭合，电路电流为0.2A时，电路总电阻是15ΩD．如图3所示，当开关闭合，电源电压为2V时，电路总电流为0.4A4．如图是一个环境温度监控电路原理图．电源电压不变，R0为定值电阻，R是用半导体材料制成的热敏电阻，其电阻值会随温度的升高而变小．闭合开关S，则下列说法正确的是（）A．若环境温度升高，R的阻值变大B．若环境温度升高，电压表示数变大C．若环境温度降低，通过R电流变大D．若环境温度降低，通过R0电流变大5．如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是2：3，此时灯L1，L2的电阻之比是（）2/7A．2：1B．1：2C．3：2D．2：36．标有“6V1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示，若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻及实际功率约为（）A．24Ω0.67WB．20Ω0.8WC．24Ω0.96WD．20Ω0.67W7．图中四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，其中不能够测出未知电阻Rx的电路是（）8．下列四个电路中，电源电压未知且不变，R0为已知阻值的定值电阻，其中不能测出未知电阻Rx阻值的电路是（）9．如图所示，将R1和R2串联后接在6V的电源上，R1的阻值为10Ω，R2的阻值为20Ω，闭合开关，R1和R2两端电压之比为，通电1min，电阻R1产生的热量为J．10．如图所示，电源电压不变，当开关S1、S2同时闭合时，电流表的示数是0.3A，电压表的示数是6V，R1Ω，若两表互换位置，当开关S2闭合、S1断开时，电流表示数是0.2A，R2消耗的功率为W．3/7参考答案与试题解析一．选择题（共10小题）1．（2015?遂宁）标有“6V4.8W”的小灯泡L和标有“6V3.6W”的小型电加热器R，它们电流与电压变化的关系如图甲所示．现将它们连入图乙所示电路中，闭合开关S，其中一用电器正常工作，下列说法正确的是（）A．灯泡的电阻与电压和电流有关B．电源电压为10.5VC．如果电源电压减小5V时，电压表与电流表示数的比值变小D．如果电源电压减小5V时，通过灯泡的电流为0.3A【解答】解：A、由图象可知，灯泡的电阻与电压和电流有无关，电阻与温度有关，故A错误；B、由图象可知，L正常发光的电流为0.8A，R的正常发光电流为0.6A，因串联电路各处的电流相等，所以，两灯串联在电路中，只有一个正常工作时，则一定是R；此时电路中的电流I=0.6A；由图甲可知L两端的电压U1=3V，R两端的电压U2=6V；则电源电压U=U1+U2=3V+6V=9V，故B错误；C、已知R是定值电阻，电压表测R两端电压，R与L串联，如果电源电压减小5V时，由R=可知，电压表与电流表示数的比值不变，D、如果电源电压减小5V时，则电源电压为9V﹣5V=4V，即R与L两端电压之和为4V，由甲图可知，当电路中的电流为0.3A时，灯泡两端电压为1V，R两端电压为3V，则R与L两端电压之和为4V，故D正确．故选D．2．（2015?株洲）如图，电源电压恒定，电阻R1=10Ω，R2=15Ω，R阻值一定但未知，当单刀双掷开关S掷向a（同时与b断开）时，电压表示数为2.0V，若掷向b（同时与a断开），电压表示数可能为（）A．3.0VB．2.5VC．2.0VD．1.5V【解答】解：由图S接b时，R2与R串联，由欧姆定律知：U=IR，此时电压表测R2两端电压，示数为U′，即有U′=I′R2=×15Ω⋯①，同理，S接a时，R1与R串联，此时电压表测R1两端电压，示数为2V，则有：2V=IR1=×10Ω⋯②，①÷②可得：=，所以U...
