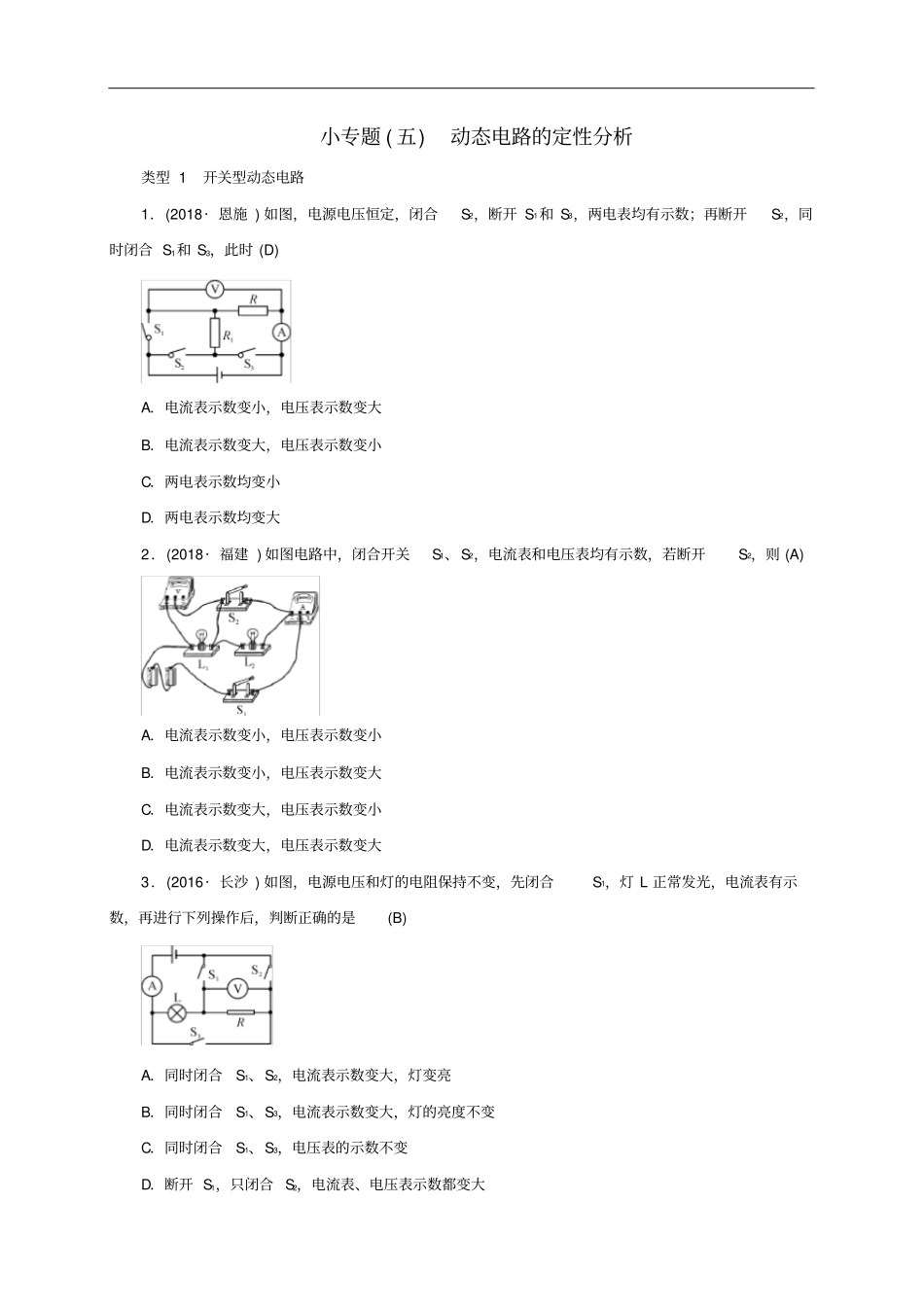

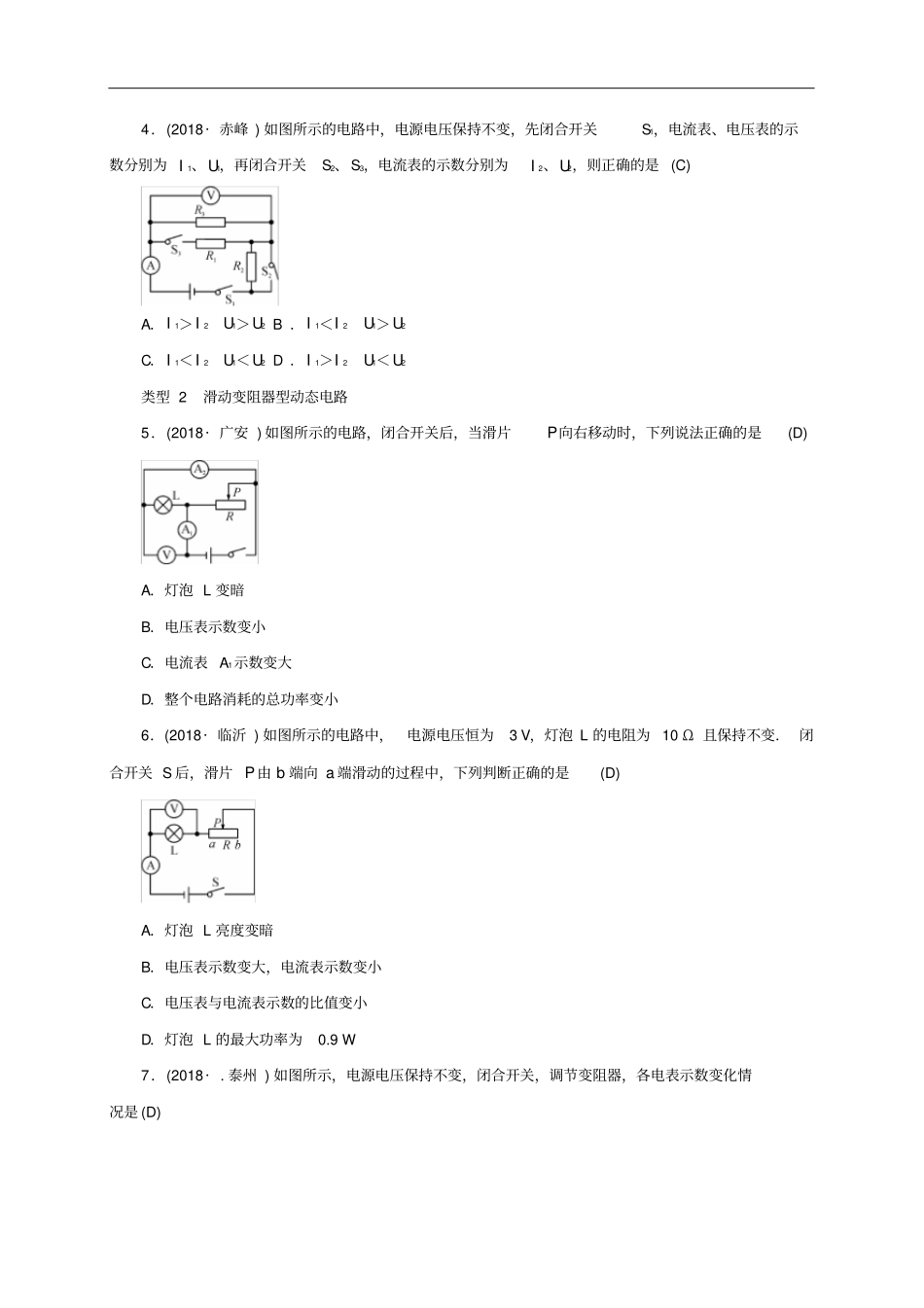

小专题(五)动态电路的定性分析类型1开关型动态电路1．(2018·恩施)如图，电源电压恒定，闭合S2，断开S1和S3，两电表均有示数；再断开S2，同时闭合S1和S3，此时(D)A．电流表示数变小，电压表示数变大B．电流表示数变大，电压表示数变小C．两电表示数均变小D．两电表示数均变大2．(2018·福建)如图电路中，闭合开关S1、S2，电流表和电压表均有示数，若断开S2，则(A)A．电流表示数变小，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表示数变大，电压表示数变小D．电流表示数变大，电压表示数变大3．(2016·长沙)如图，电源电压和灯的电阻保持不变，先闭合S1，灯L正常发光，电流表有示数，再进行下列操作后，判断正确的是(B)A．同时闭合S1、S2，电流表示数变大，灯变亮B．同时闭合S1、S3，电流表示数变大，灯的亮度不变C．同时闭合S1、S3，电压表的示数不变D．断开S1，只闭合S2，电流表、电压表示数都变大4．(2018·赤峰)如图所示的电路中，电源电压保持不变，先闭合开关S1，电流表、电压表的示数分别为I1、U1，再闭合开关S2、S3，电流表的示数分别为I2、U2，则正确的是(C)A．I1＞I2U1＞U2B．I1＜I2U1＞U2C．I1＜I2U1＜U2D．I1＞I2U1＜U2类型2滑动变阻器型动态电路5．(2018·广安)如图所示的电路，闭合开关后，当滑片P向右移动时，下列说法正确的是(D)A．灯泡L变暗B．电压表示数变小C．电流表A1示数变大D．整个电路消耗的总功率变小6．(2018·临沂)如图所示的电路中，电源电压恒为3V，灯泡L的电阻为10Ω且保持不变．闭合开关S后，滑片P由b端向a端滑动的过程中，下列判断正确的是(D)A．灯泡L亮度变暗B．电压表示数变大，电流表示数变小C．电压表与电流表示数的比值变小D．灯泡L的最大功率为0.9W7．(2018·.泰州)如图所示，电源电压保持不变，闭合开关，调节变阻器，各电表示数变化情况是(D)A．滑片向右移动，甲表示数变小，乙表示数变大B．滑片向左移动，甲表示数变大，乙表示数变大C．滑片向左移动，甲表示数变大，乙表示数变小D．滑片向右移动，甲表示数变小，乙表示数不变8．(2018·咸宁)如图所示的电路，电源电压保持不变，R为定值电阻．下列说法正确的是(C)A．开关闭合前，电压表和电流表均无示数B．开关闭合后，滑片P向右移动的过程中，电压表的示数变大C．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值不变D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的乘积变大9．(2018·东营)如图所示，电源电压不变，闭合开关，当滑动变阻器滑片向左移动时，下列判断正确的是(B)A．电压表示数与电流表A1示数的乘积变大B．电压表示数与电流表A2示数的乘积变大C．电压表示数与电流表A1示数的比值不变，电流表A2示数变小D．电压表示数与电流表A1示数的比值变大，电流表A2示数变大10．(2018·孝感)为了练习使用滑动变阻器，同时探究串联电路中电压、电流的规律，某实验小组设计了如图所示的电路．此电路中灯泡的电阻始终保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时(电表均在安全范围内)，则(C)A．电压表V1的示数变大B．电压表V1与V2的示数之和变小C．电流表A的示数变小D．若电压表V1突然短路，则小灯泡变亮类型3应用型动态电路11．(2018·聊城)如图，R为光敏电阻，其阻值随光照强度的增大而减小，R1是定值电阻．闭合开关，逐渐增大光敏电阻上的光照强度，电表示数变化情况是(D)A．电流表示数变小，电压表示数变大B．电流表示数变大，电压表示数变小C．电压表和电流表示数的比值将变小D．电流表和电压表示数均变大12．(2018·昆明五华区一模)小明在医院看到一种输液警报器，当管内药液流完时，电铃发声，报警器内部电路如图所示，其中R是一个随药液量减少而变小的电阻．当闭合开关，输液报警器工作时，下列分析正确的是(D)A．开始输液时，电流表示数最大B．输完药液时，电压表示数最小C．开始输液时，电铃不响的原因是电铃没有电流通过D．输完药液时，电铃响的原因是其两端电压最大13．(2018·北京)小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆...
