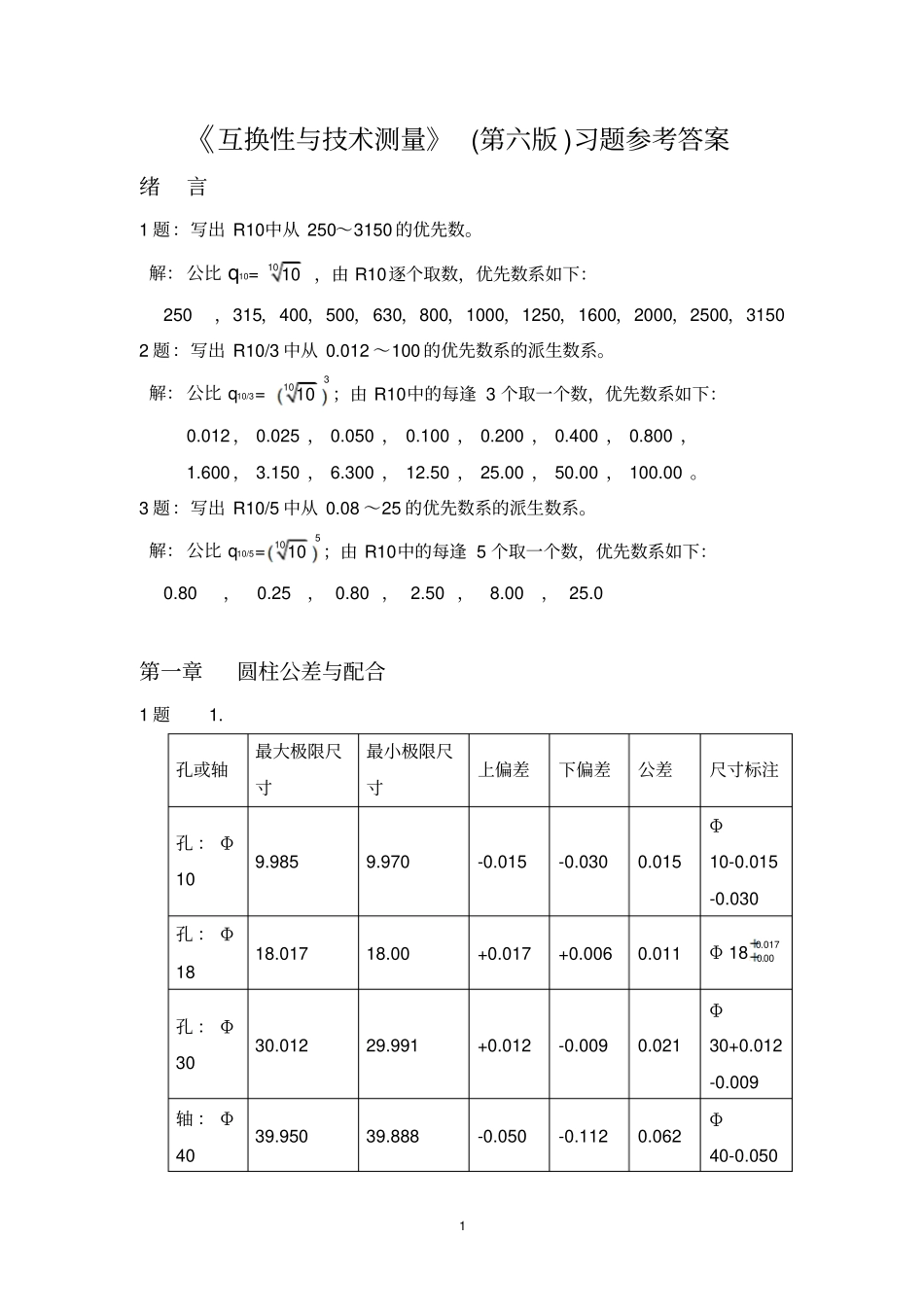

互换性与技术测量部分答案_廖念钊第六版剖析_第1页
1/8

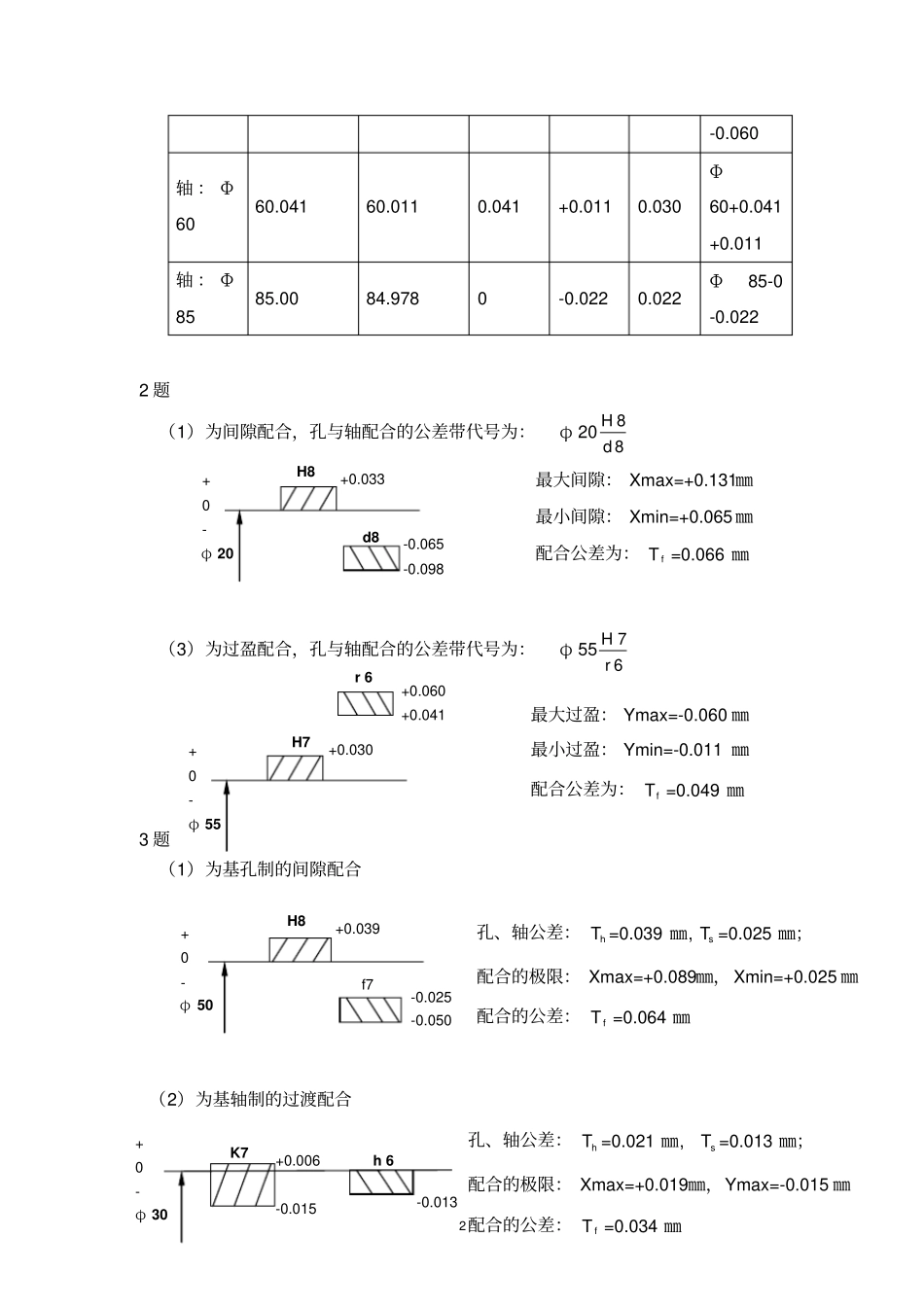

互换性与技术测量部分答案_廖念钊第六版剖析_第2页
2/8
互换性与技术测量部分答案_廖念钊第六版剖析_第3页
3/8
1《互换性与技术测量》(第六版)习题参考答案绪言1题:写出R10中从250~3150的优先数。解:公比q10=1010,由R10逐个取数,优先数系如下:250,315,400,500,630,800,1000,1250,1600,2000,2500,31502题:写出R10/3中从0.012~100的优先数系的派生数系。解:公比q10/3=31010;由R10中的每逢3个取一个数,优先数系如下:0.012,0.025,0.050,0.100,0.200,0.400,0.800,1.600,3.150,6.300,12.50,25.00,50.00,100.00。3题:写出R10/5中从0.08~25的优先数系的派生数系。解:公比q10/5=51010;由R10中的每逢5个取一个数,优先数系如下:0.80,0.25,0.80,2.50,8.00,25.0第一章圆柱公差与配合1题1.孔或轴最大极限尺寸最小极限尺寸上偏差下偏差公差尺寸标注孔:Φ109.9859.970-0.015-0.0300.015Φ10-0.015-0.030孔:Φ1818.01718.00+0.017+0.0060.011Φ18017.000.0孔:Φ3030.01229.991+0.012-0.0090.021Φ30+0.012-0.009轴:Φ4039.95039.888-0.050-0.1120.062Φ40-0.0502-0.060轴:Φ6060.04160.0110.041+0.0110.030Φ60+0.041+0.011轴:Φ8585.0084.9780-0.0220.022Φ85-0-0.0222题(1)为间隙配合,孔与轴配合的公差带代号为:φ2088dH(3)为过盈配合,孔与轴配合的公差带代号为:φ5567rH3题(1)为基孔制的间隙配合(2)为基轴制的过渡配合φ20+0-H8d8+0.033-0.065-0.098最大间隙:Xmax=+0.131㎜最小间隙:Xmin=+0.065㎜配合公差为:fT=0.066㎜r6φ55+0-H7+0.030+0.060+0.041最大过盈:Ymax=-0.060㎜最小过盈:Ymin=-0.011㎜配合公差为:fT=0.049㎜φ50+0-H8f7+0.039-0.025-0.050孔、轴公差:hT=0.039㎜,sT=0.025㎜;配合的极限:Xmax=+0.089㎜,Xmin=+0.025㎜配合的公差:fT=0.064㎜φ30+0-+0.006-0.015-0.013K7h6孔、轴公差:hT=0.021㎜,sT=0.013㎜;配合的极限:Xmax=+0.019㎜,Ymax=-0.015㎜配合的公差:fT=0.034㎜3(5)为基孔制的过盈配合4题(1)φ600.1740.10000.01996Dh(2)φ50018.0002.0025.0067kH(5)φ800.0910.12100.01976Uh5题(1)Ф2588fH或Ф2588hF(2)Ф4067uH或Ф4067hU(3)Ф6078kH或Ф4078hK6题孔与轴的线胀大系数之差:△6105.11/℃,降温-70℃导致的间隙减少量:△X=-0.040mm设计结果:①Ф5078eH(基孔制);②Ф5078fF(非基准制,Xmax和Xmin相同)。7题活塞(轴)的温升△t=130℃,气缸(孔)的温升△t=80℃。上述温升导致的间隙减小量为:666()9510(1210802210130)0.1805hhssXФttmmφ180+0-H7u6+0.040+0.235+0.210孔、轴公差:hT=0.040㎜,sT=0.025㎜;配合的极限:Ymax=-0.235㎜,Ymin=-0.17㎜配合的公差:fT=0.065㎜;minmaxX=+0.009+0.040=+0.049mmX=+0.075+0.040=+0.115mm20℃装配时应有的间隙量20℃装配时应有的间隙量minmaxX=+0.040+0.1805=+0.2205mmX=+0.097+0.1805=+0.2775mm4设计结果:适用的配合为基孔制间隙配合:0.03500.220.247956HФb第二章长度测量基础1题①29.875=1.005+1.37+7.5+20(4块)②48.98=1.48+7.5+40(3块)③40.79=1.29+9.5+30(3块)④10.56=1.06+9.5(2块)2题工件的实际尺寸:=19.998㎜2-3题算术平均值L=30.741mm无变值系统误差单次测量的标准偏差31.4610(㎜)因无i>3,故无粗大误差。算术平均值L的标准偏差0.000377L(㎜)极限误差lim30.00113LL(㎜)测量结果:Le=30.741±0.00113㎜(置信概率为99.73%)2-5题L=22.485(㎜)lim0.00052L(㎜)组合后的尺寸和极限误差:22.48500052.0(㎜)52-6题N的测量极限误差071.7limN(μm)2-8题方案一:112()/2LLdd,33.66liml(μm)方案二:212()/2LLdd,5.75liml(μm)方案三:12()/2LLL,1.46liml(μm)应选择:极限误差最小的方案三。2-9题①查表:安全裕度A=12μm,μ1=10μm=0.01mm;②选择:分度值为0.01外径千分尺,1u,=0.07mm<μ1;③确定:上验收极限=199.988㎜,下验收极限=199.897㎜第三章、形位与位置公差3-4题(a)错误;既没有标注基准,也没有标注理论正确尺寸;(b)错误;没有标注基准;(c)错误;基准为轮廓要素,不能与尺寸线对齐;(d)正确。3-5题63-6题3-10题(a)公差原则:最大实体要求理想边界尺寸:φ20㎜允许的垂直...
