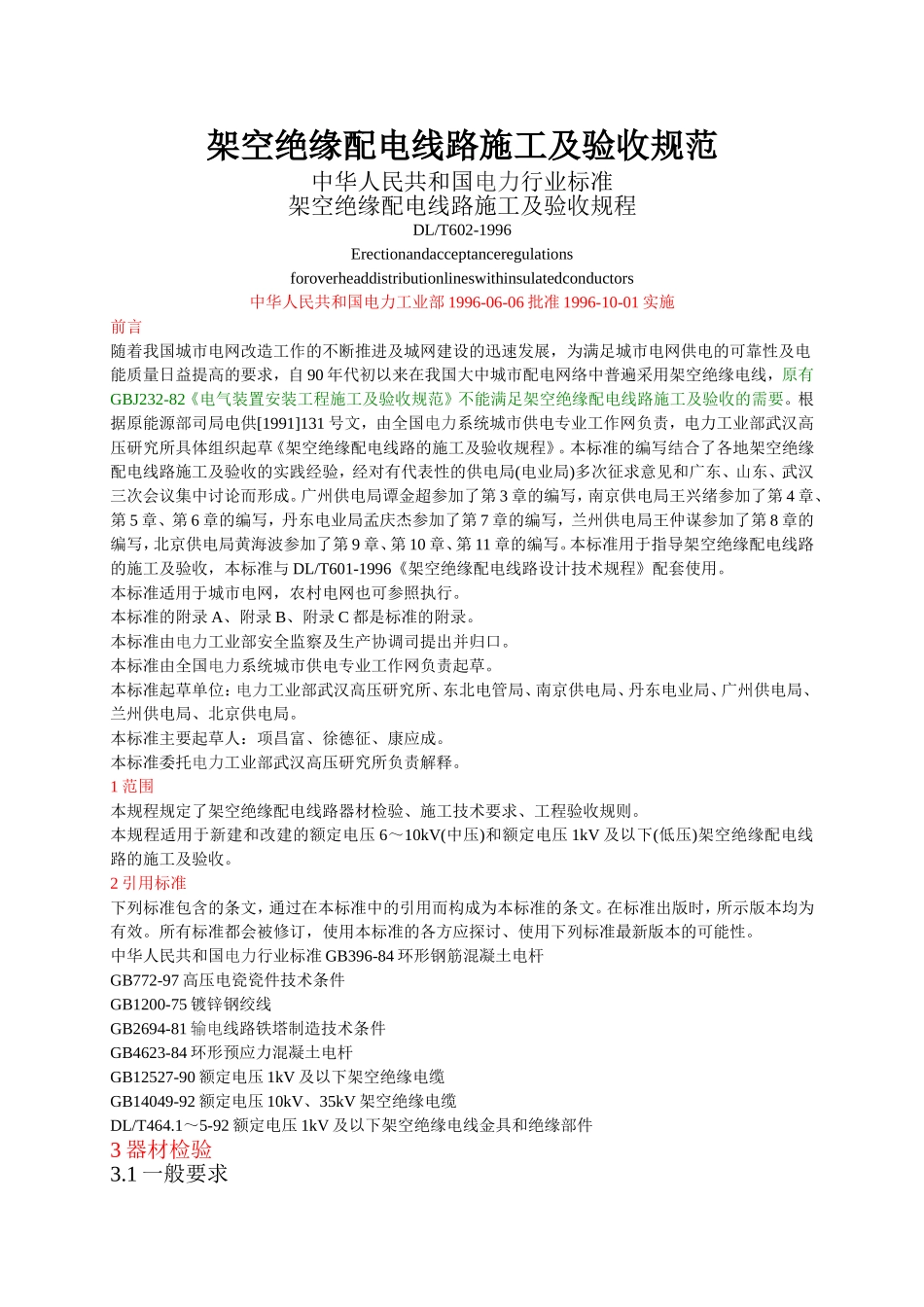

架空绝缘配电线路施工及验收规范中华人民共和国电力行业标准架空绝缘配电线路施工及验收规程DL/T602-1996Erectionandacceptanceregulationsforoverheaddistributionlineswithinsulatedconductors中华人民共和国电力工业部1996-06-06批准1996-10-01实施前言随着我国城市电网改造工作的不断推进及城网建设的迅速发展，为满足城市电网供电的可靠性及电能质量日益提高的要求，自90年代初以来在我国大中城市配电网络中普遍采用架空绝缘电线，原有GBJ232-82《电气装置安装工程施工及验收规范》不能满足架空绝缘配电线路施工及验收的需要。根据原能源部司局电供[1991]131号文，由全国电力系统城市供电专业工作网负责，电力工业部武汉高压研究所具体组织起草《架空绝缘配电线路的施工及验收规程》。本标准的编写结合了各地架空绝缘配电线路施工及验收的实践经验，经对有代表性的供电局(电业局)多次征求意见和广东、山东、武汉三次会议集中讨论而形成。广州供电局谭金超参加了第3章的编写，南京供电局王兴绪参加了第4章、第5章、第6章的编写，丹东电业局孟庆杰参加了第7章的编写，兰州供电局王仲谋参加了第8章的编写，北京供电局黄海波参加了第9章、第10章、第11章的编写。本标准用于指导架空绝缘配电线路的施工及验收，本标准与DL/T601-1996《架空绝缘配电线路设计技术规程》配套使用。本标准适用于城市电网，农村电网也可参照执行。本标准的附录A、附录B、附录C都是标准的附录。本标准由电力工业部安全监察及生产协调司提出并归口。本标准由全国电力系统城市供电专业工作网负责起草。本标准起草单位：电力工业部武汉高压研究所、东北电管局、南京供电局、丹东电业局、广州供电局、兰州供电局、北京供电局。本标准主要起草人：项昌富、徐德征、康应成。本标准委托电力工业部武汉高压研究所负责解释。1范围本规程规定了架空绝缘配电线路器材检验、施工技术要求、工程验收规则。本规程适用于新建和改建的额定电压6～10kV(中压)和额定电压1kV及以下(低压)架空绝缘配电线路的施工及验收。2引用标准下列标准包含的条文，通过在本标准中的引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性。中华人民共和国电力行业标准GB396-84环形钢筋混凝土电杆GB772-97高压电瓷瓷件技术条件GB1200-75镀锌钢绞线GB2694-81输电线路铁塔制造技术条件GB4623-84环形预应力混凝土电杆GB12527-90额定电压1kV及以下架空绝缘电缆GB14049-92额定电压10kV、35kV架空绝缘电缆DL/T464.1～5-92额定电压1kV及以下架空绝缘电线金具和绝缘部件3器材检验3.1一般要求3.1.1器材应符合现行国家标准，无国家标准时，应符合现行行业标准，无正式标准的新型器材，须经有关部门鉴定合格后方可采用。3.1.2器材须有出厂试验报告、产品合格证。3.1.3器材须进行下列检查，且符合：a)外观检查无损坏或变形；b)型号、规格正确；c)技术文件齐全。3.1.4发现器材有下列情况之一者，应重做试验：a)超过规定保管期限；b)损伤或变形；c)对产品质量有怀疑。3.2架空绝缘线(或称架空绝缘电缆)3.2.1中压架空绝缘线必须符合GB14049的规定。3.2.2低压架空绝缘线必须符合GB12527的规定。3.2.3安装导线前，应先进行外观检查，且符合下列要求：a)导体紧压，无腐蚀；b)绝缘线端部应有密封措施；c)绝缘层紧密挤包，表面平整圆滑，色泽均匀，无尖角、颗粒，无烧焦痕迹。3.3金具及绝缘部件3.3.1低压金具及绝缘部件应符合DL/T464.1～5的规定。3.3.2安装金具前，应进行外观检查，且符合下列要求：a)表面光洁，无裂纹、毛刺、飞边、砂眼、气泡等缺陷；b)线夹转动灵活，与导线接触的表面光洁，螺杆与螺母配合紧密适当；c)镀锌良好，无剥落、锈蚀。DL/T602-19963.3.3绝缘管、绝缘包带应表面平整，色泽均匀。3.3.4绝缘支架，绝缘护罩应色泽均匀，平整光滑，无裂纹，无毛刺、锐边，关合紧密。3.4绝缘子3.4.1绝缘子应符合GB772的规定。3.4.2安装绝缘子前应进行外观检查，且符合下列要求：a)瓷绝缘子与铁绝缘子结合紧密；b)铁绝缘子镀锌良好，螺杆与螺母配合紧密；c)瓷绝缘子轴光滑，...
