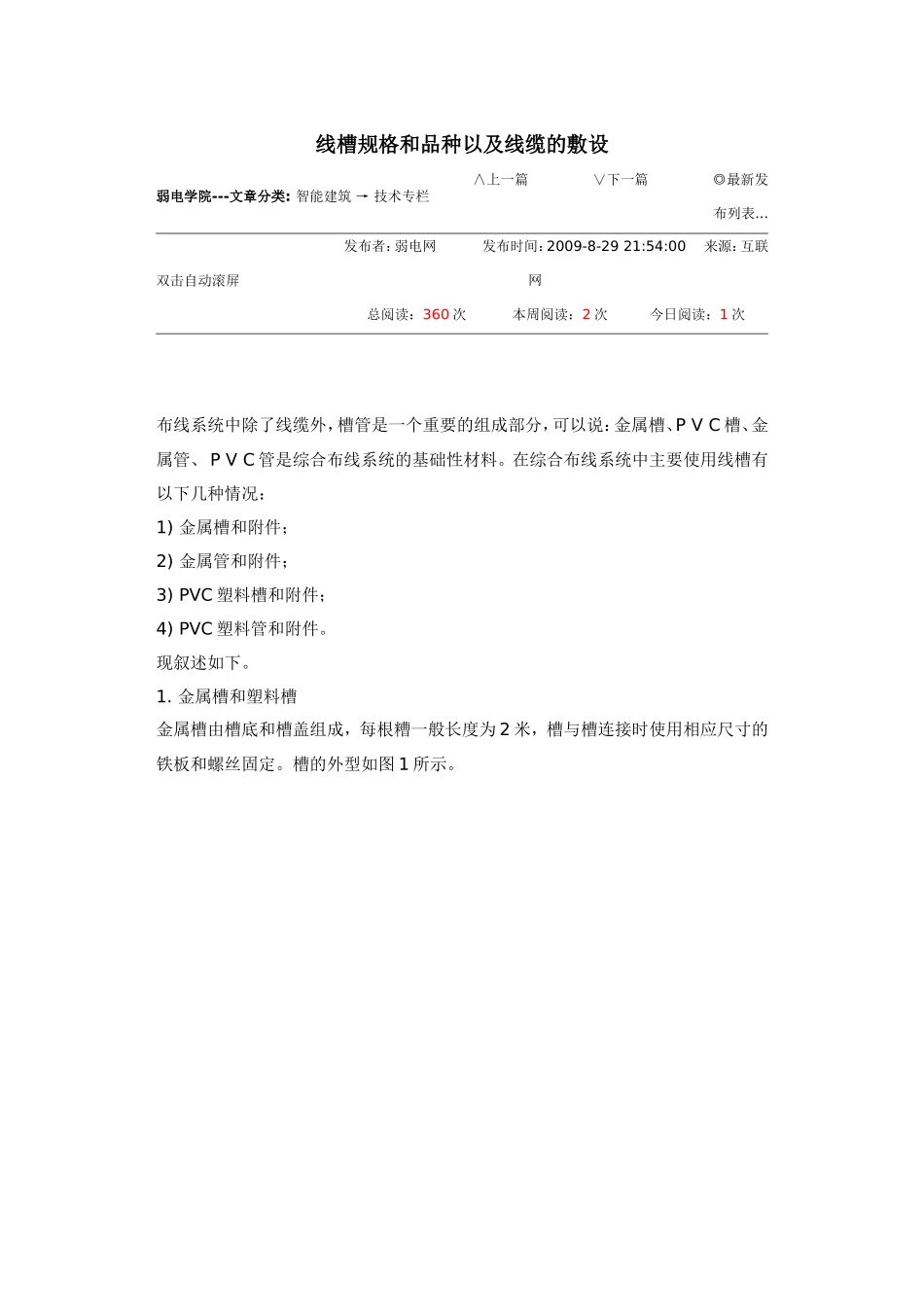

线槽规格和品种以及线缆的敷设VIP免费

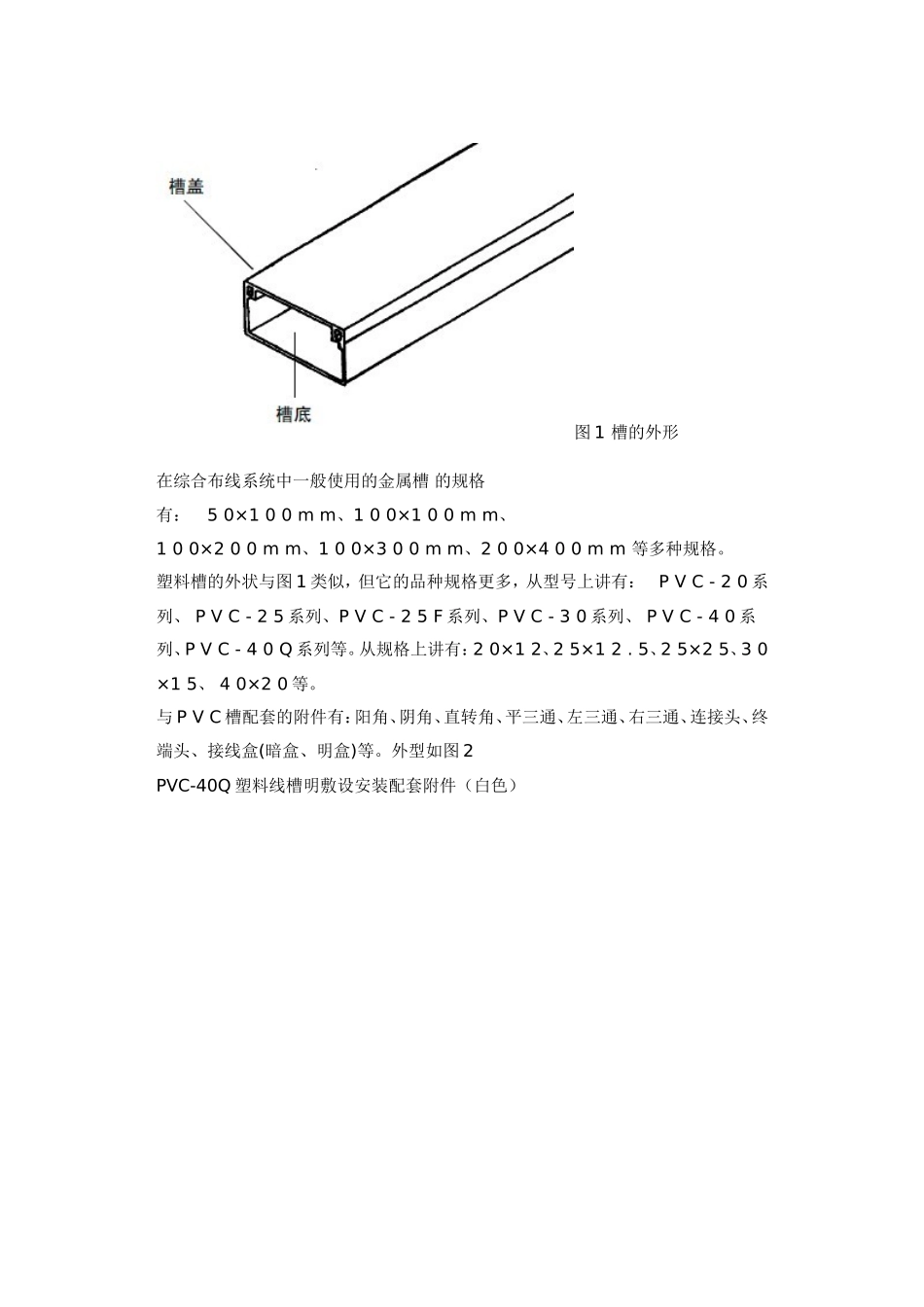

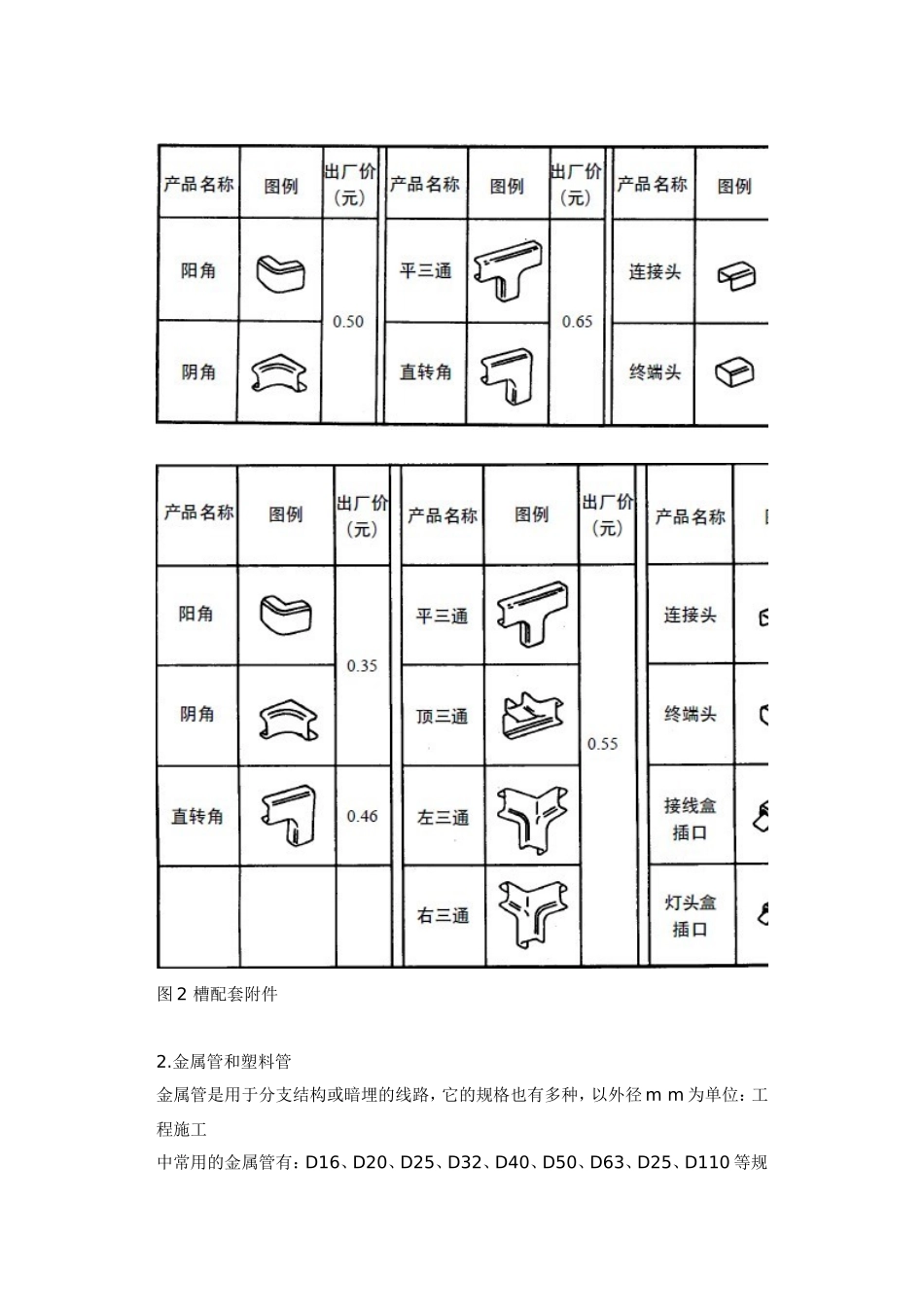

线槽规格和品种以及线缆的敷设弱电学院---文章分类:智能建筑→技术专栏∧上一篇∨下一篇◎最新发布列表...双击自动滚屏发布者：弱电网发布时间：2009-8-2921:54:00来源：互联网总阅读：360次本周阅读：2次今日阅读：1次布线系统中除了线缆外，槽管是一个重要的组成部分，可以说：金属槽、PVC槽、金属管、PVC管是综合布线系统的基础性材料。在综合布线系统中主要使用线槽有以下几种情况：1)金属槽和附件；2)金属管和附件；3)PVC塑料槽和附件；4)PVC塑料管和附件。现叙述如下。1.金属槽和塑料槽金属槽由槽底和槽盖组成，每根糟一般长度为2米，槽与槽连接时使用相应尺寸的铁板和螺丝固定。槽的外型如图1所示。图1槽的外形在综合布线系统中一般使用的金属槽的规格有：50×100mm、100×100mm、100×200mm、100×300mm、200×400mm等多种规格。塑料槽的外状与图1类似，但它的品种规格更多，从型号上讲有：PVC-20系列、PVC-25系列、PVC-25F系列、PVC-30系列、PVC-40系列、PVC-40Q系列等。从规格上讲有：20×12、25×12.5、25×25、30×15、40×20等。与PVC槽配套的附件有：阳角、阴角、直转角、平三通、左三通、右三通、连接头、终端头、接线盒(暗盒、明盒)等。外型如图2PVC-40Q塑料线槽明敷设安装配套附件（白色）图2槽配套附件2.金属管和塑料管金属管是用于分支结构或暗埋的线路，它的规格也有多种，以外径mm为单位：工程施工中常用的金属管有：D16、D20、D25、D32、D40、D50、D63、D25、D110等规格。在金属管内穿线比线槽布线难度更大一些，在选择金属管时要注意管径选择大一点，一般管内填充物占30％左右，以便于穿线。金属管还有一种是软管(俗称蛀皮管)，供弯曲的地方使用。塑料管产品分为2大类：即PE阻燃导管和PVE阻能导管。PE阻燃导管是一种塑制半硬导管，按外径有D16、D20、D25、D324种规格。外观为白色，具有强度高、耐腐蚀、挠性好、内壁光滑等优点，明、暗装穿线兼用，它还以盘为单位，每盘重为25公斤。PVC阻燃导管是以聚氯乙稀树脂为主要原料，加入适量的助剂，经加工设备挤压成型的刚性导管，小管径PVC阻燃导管可在常温下进行弯曲。便于用户使用，按外径有：D16、D20、D25、D32、D40、D45、D63、D25、D110等规格。与PVC管安装配套的附件有：接头、螺圈、弯头、弯管弹簧；一通接线合、二通接线合、三通接线合、四通接线合、开口管卡、专用截管器、PVC粗合剂等。3.桥架桥架是布线行业的一个术语，是建筑物内布线不可缺少的一个部分。桥架分为普通型桥架、重型桥架、槽式桥架。在普通桥架中还可分为普通型桥架，直边普通型桥架。在普通桥架中，有以下主要配件供组合：梯架、弯通、三通、四通、多节二通、凸弯通、凹弯通、调高板、端向联结板、调宽板、垂直转角联接件、联结板、小平转角联结板、隔离板等。在直通普通型桥架中有以下主要配件供组合：梯架、弯通、三通、四通、多节二通、凸弯通、凹弯通、盖板、弯通盖板、三通盖板、四通盖、凸弯通盖板、凹弯通盖板、花孔托盘、花孔弯通、花孔四通托盘、联结板垂直转角联接扳、小平转角联结板、端向联接板护扳、隔离板、调宽板、端头挡板等。重型桥架，槽式桥架在网络布线中很少使用，故不再叙述。4.槽、管的线缆敷设槽的线缆敷设一般有4种方法。1.采用电缆桥架或线槽和预埋纲管结合的方式1)电缆桥架宜高出地面2.2m以上，桥架顶部距顶棚或其他障碍物不应小于0.3m，桥架宽度不宜小于0.1m，桥架内横断面的填充率不应超过50％。2)在电缆桥架内缆线垂直敷设时，在缆线的上端应每间隔1.5m左右固定在桥架的支架上；水平敷设时，在缆线的首、尾、拐弯处每间隔2～3m处进行固定。3)电缆线槽宜高出地面2.2m。在吊顶内设置时，槽盖开启面应保持80mm的垂直净空，线槽截面利用率不应超过50％。4)水平布线时，布放在线槽内的缆线可以不绑扎，槽内缆线应顺直，尽量不交叉，缆线不应溢出线槽，在缆线进出线槽部位，拐弯处应绑扎固定。垂直线槽布放缆线应每间隔1.5m固定在缆线支架上。5)在水平、垂直桥架和垂直线槽中敷设线时，应对缆线进行绑扎。绑扎间距不宜大于1.5m，扣间距应均匀，松紧适度。预埋钢管如图4所示，它结合布放线槽的位置进行。图4...
